Designen mit Ada Auto Design

OpenSolar 3.0 führt ein völlig neues Werkzeug in Ihrem Solar-Werkzeugkasten ein: die Möglichkeit, mit Ada Auto Design schnell und standardisiert Solaranlagen zu entwerfen.

Sie haben dabei die volle Kontrolle darüber, welche Komponenten Ada in Ihren automatischen Designs verwendet – von Modulen und Wechselrichtern und Batteriesteuerungen bis hin zu Preisgestaltungen.
Alternativ können Sie Ada auch automatisch geeignete Komponenten vorschlagen lassen.

Erfahren Sie hier mehr darüber, wie Sie Komponentenempfehlungen von Ada nutzen können, und, wie Sie Ada per Chat oder Spracheingabe verwenden.

So verwenden Sie Auto Design – in 4 Schritten:

1. Design öffnen
2. Hochwertige 3D-Bilder auswählen oder Flächen einzeichnen
3. Auto-Design-Systeme hinzufügen
4. (Optional) Ergebnisse nach Bedarf anpassen

1. Design öffnen

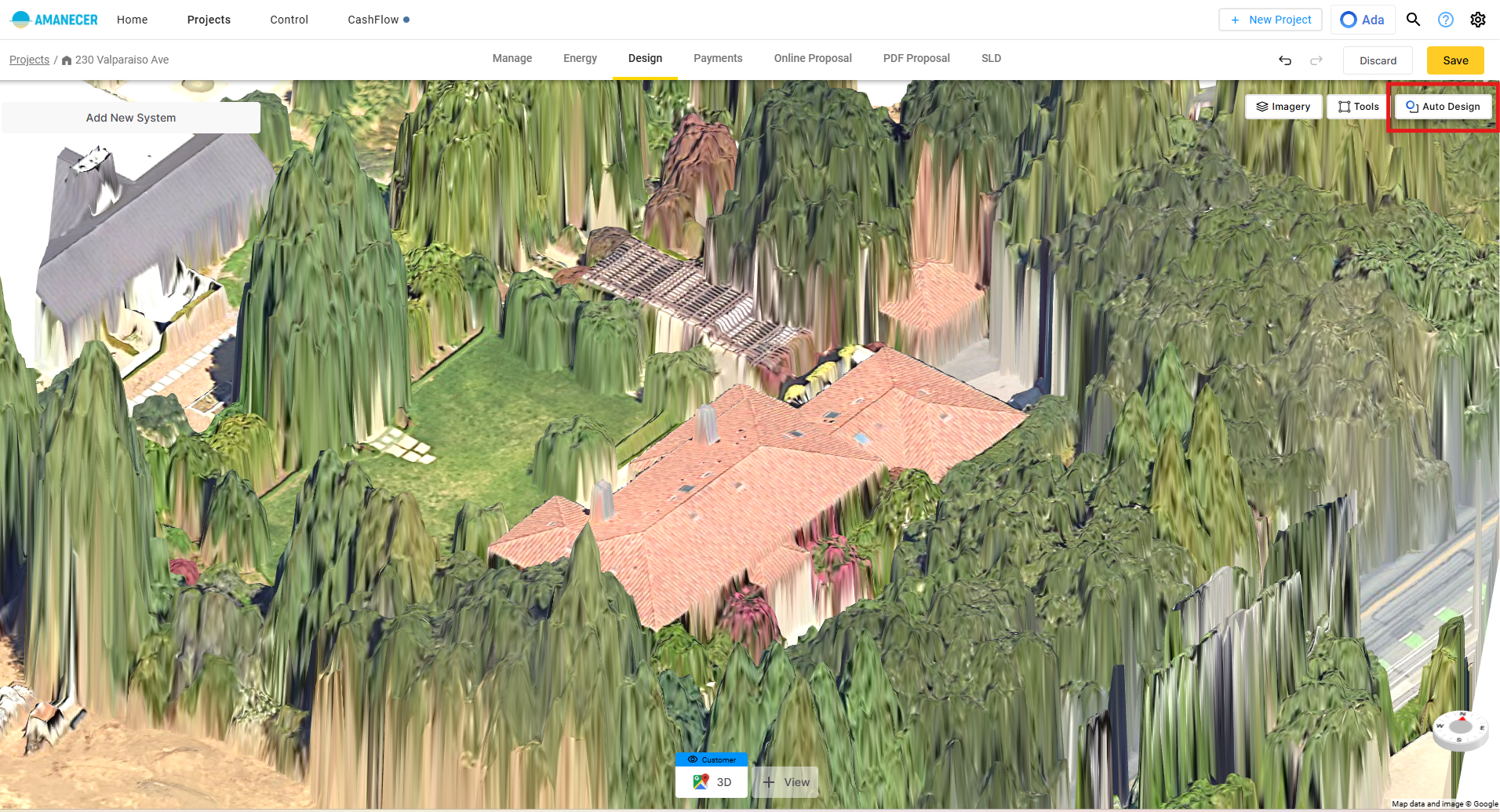

Sobald Sie im Projekt zur Registerkarte „Design“ navigieren, sehen Sie oben rechts einen neuen Button „Auto Design“.

2. Hochwertige 3D-Bilder auswählen oder Flächen einzeichnen

Ada Auto Design funktioniert sofort und automatisch nur mit hochwertigen 3D-Bildern.

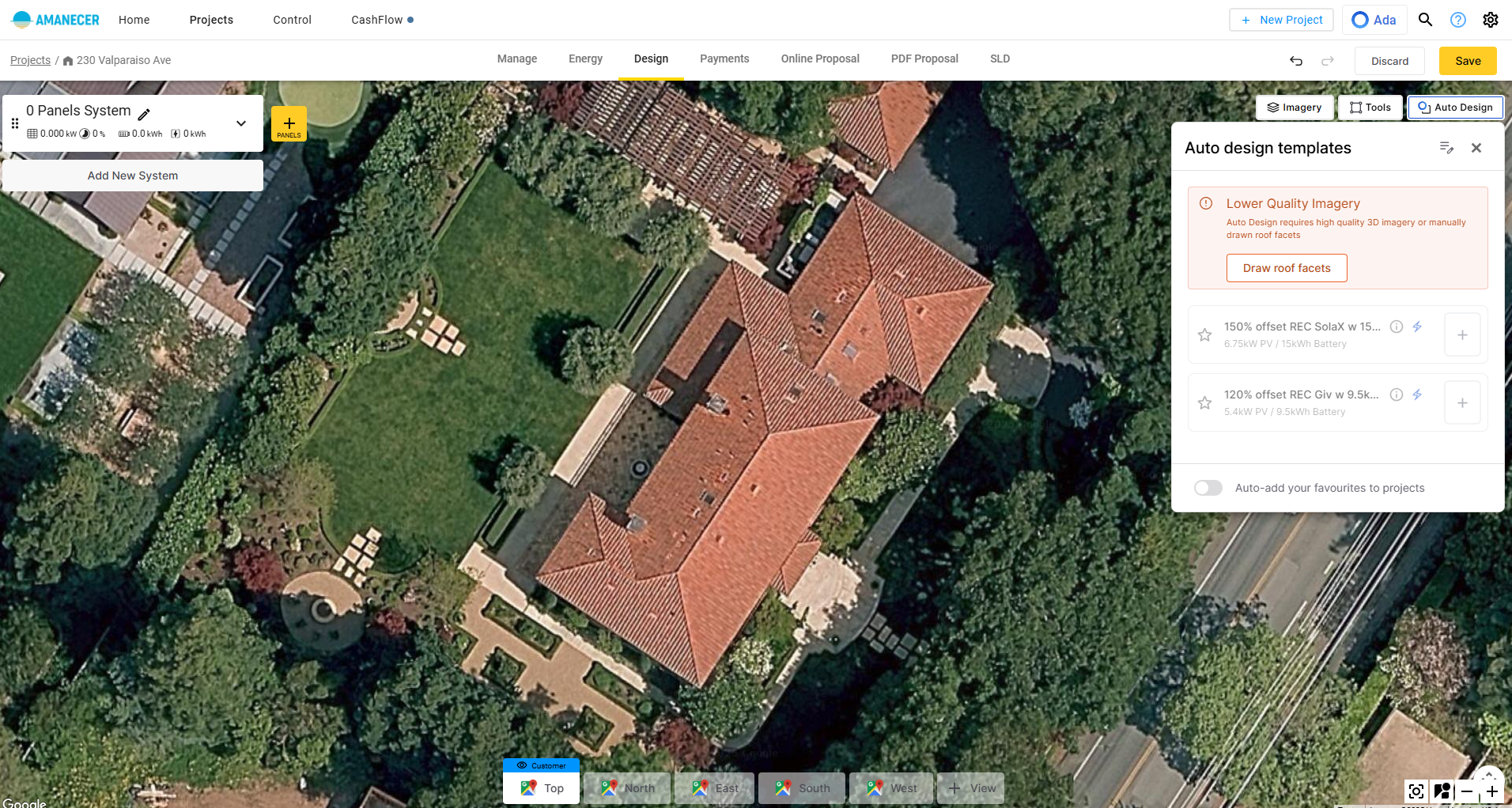

Wenn an Ihrem Standort nur 2D- oder minderwertige 3D-Bilder verfügbar sind, können Sie Ada trotzdem nutzen.
Dazu müssen Sie zunächst Ihre Dachflächen (Facets) manuell einzeichnen – genau so, wie Sie es bereits von OpenSolar kennen. Dabei können Sie entweder die Funktion „Schnelles Dach“ (Quick Roof) oder „Manuelles Dach“ (Manual Roof) verwenden.

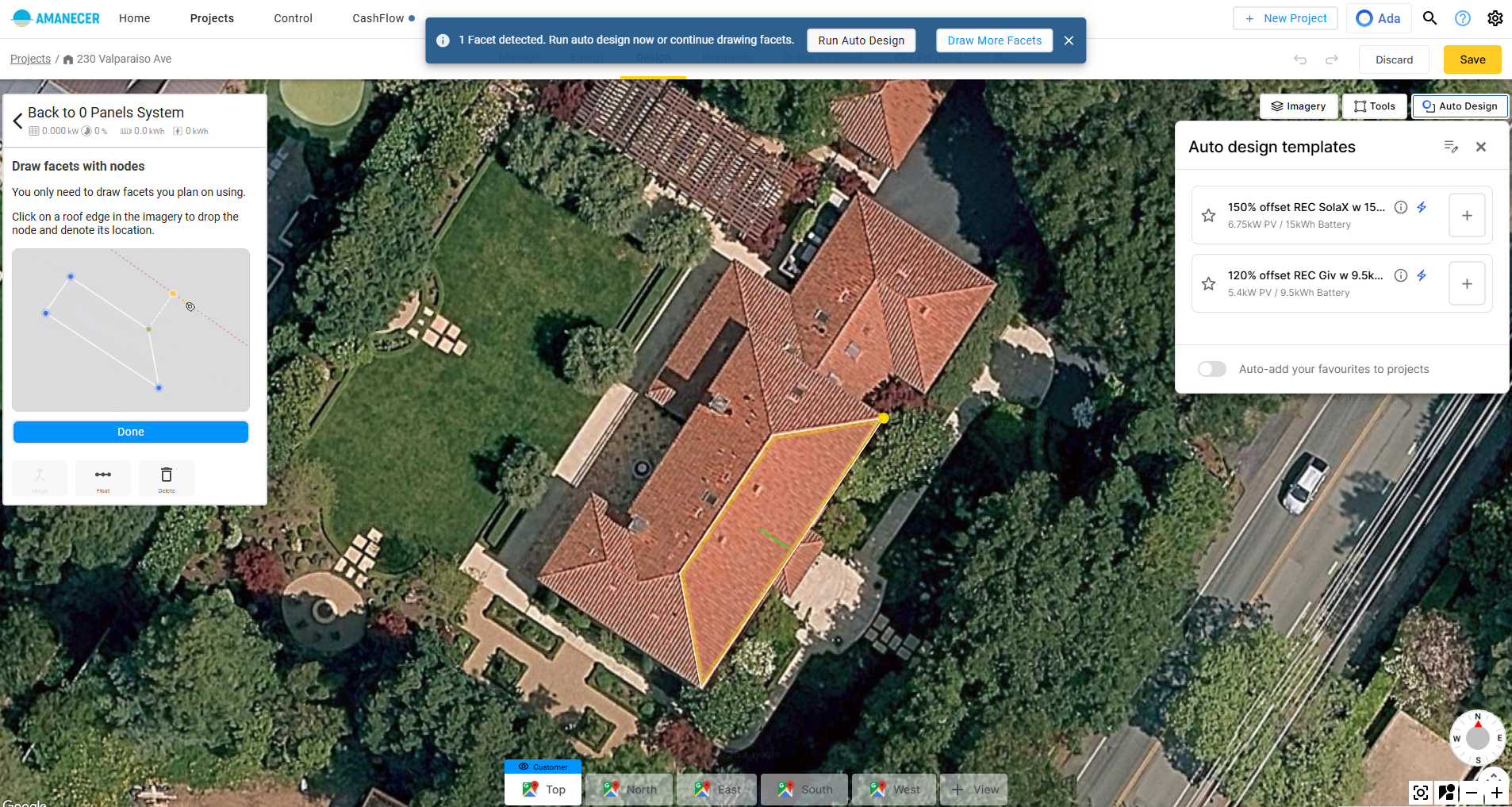

Um ein manuelles Dach zu erstellen, klicken Sie auf jede Dachfläche (Facet), die Sie einzeichnen möchten.
Wie gewohnt müssen Sie anschließend:

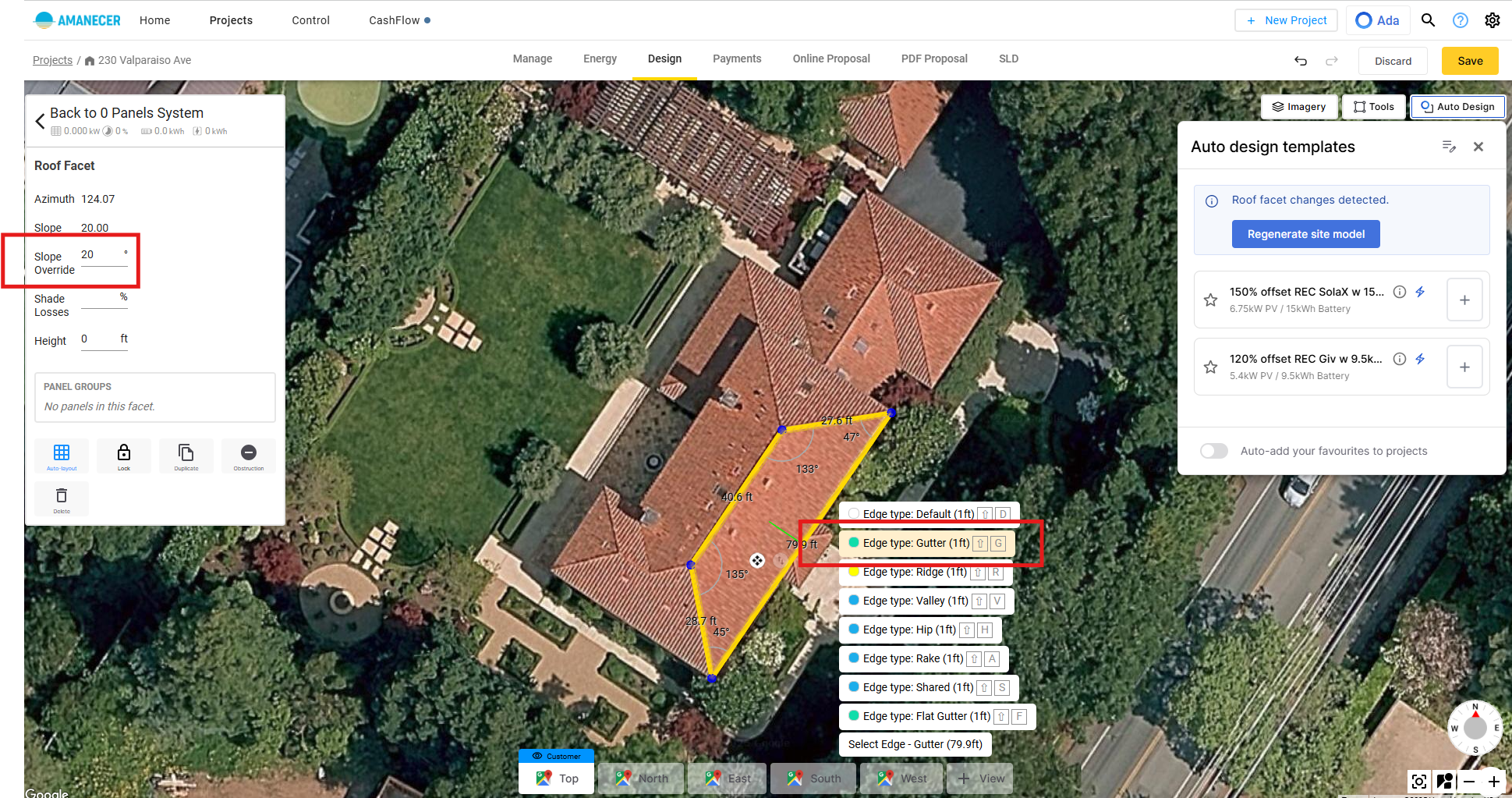

• die Dachneigung (Slope) im linken Menü einstellen

• die Dachrinne (Gutter) festlegen, indem Sie mit Rechtsklick auf die entsprechende Dachkante klicken

Nur so kann OpenSolar den Azimut und die Neigung korrekt berechnen, genau wie bei der herkömmlichen 2D-Planung.

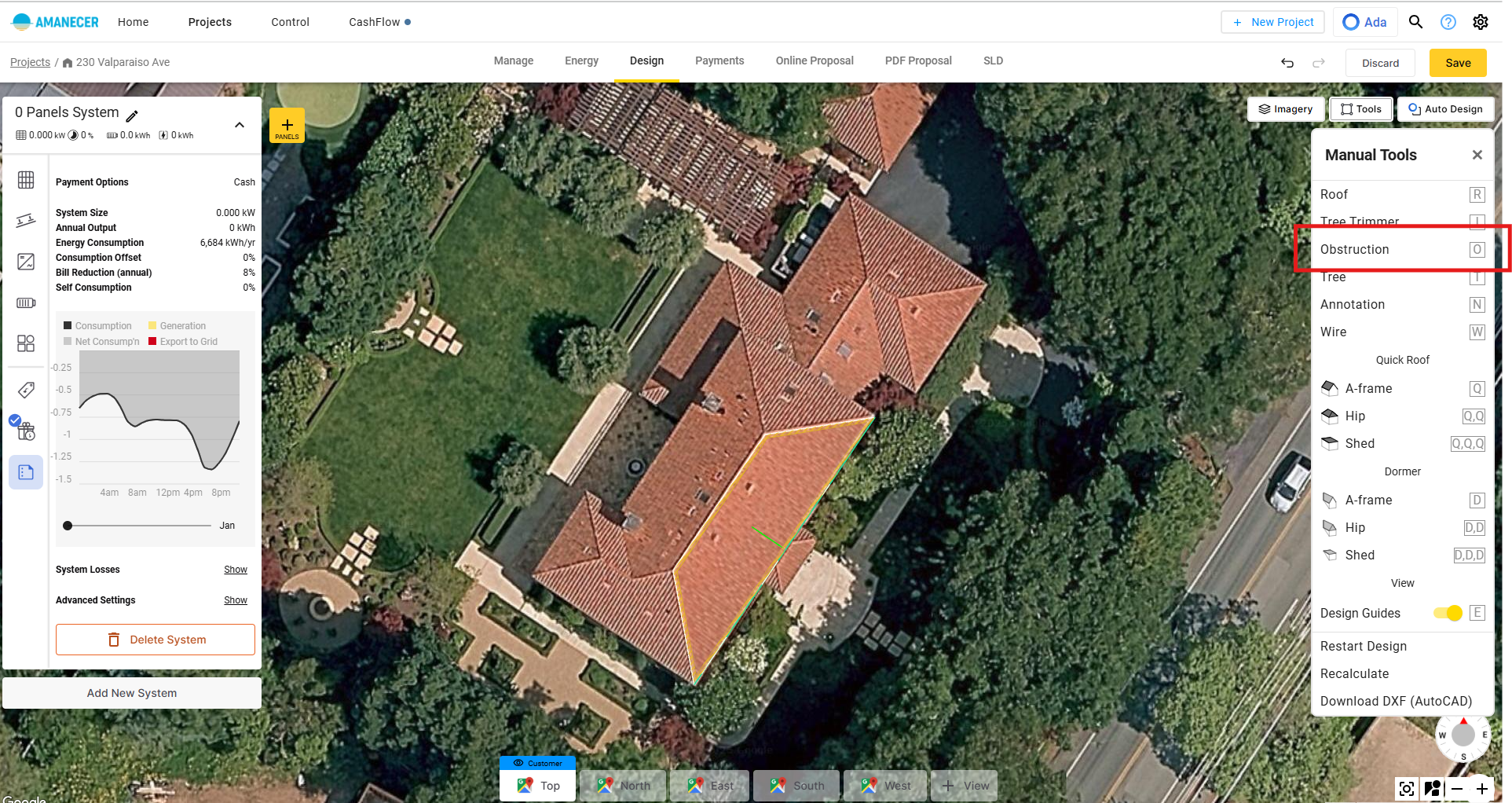

Wenn Sie Dachflächen (Facets) manuell einzeichnen, müssen Sie auch alle Hindernisse (Obstructions) in die Szene einfügen.
Die automatische Erkennung von Hindernissen durch Ada ist derzeit nur in 3D verfügbar.

3. Auto-Design-Systeme hinzufügen

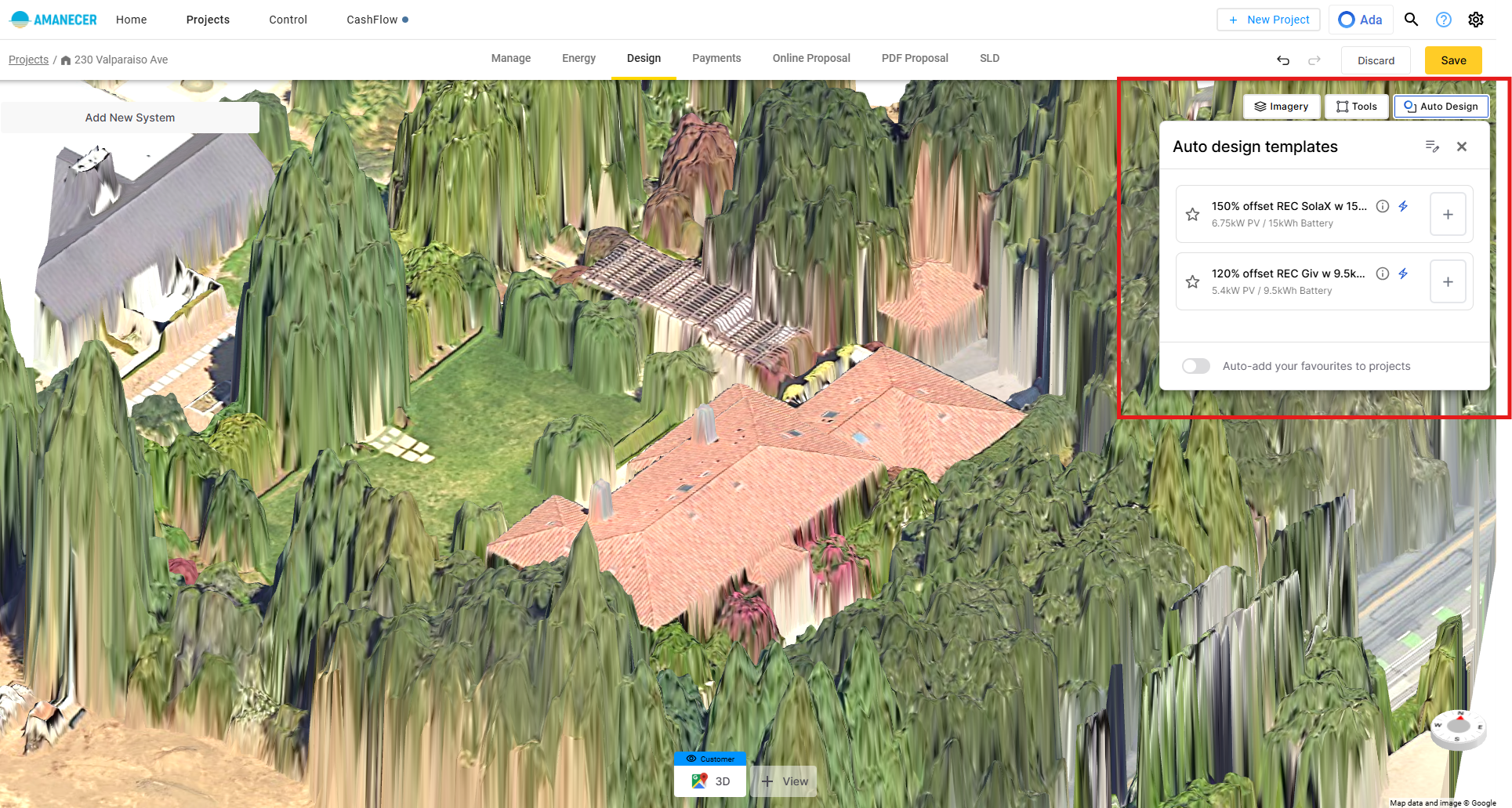

Sobald Sie entweder 3D-Bilder ausgewählt oder Dachflächen (Facets) gezeichnet haben, klicken Sie einfach auf „+“, um Auto Designs zu Ihrem Projekt hinzuzufügen.
Ada erstellt daraufhin neue Systeme, die entweder der von Ihnen erstellten Auto-Design-Vorlage entsprechen oder von Ada für Sie empfohlen wurden.

Diese Vorlagen können Sie vollständig unter Kontrolle → Design und Hardware anpassen.
Hier erfahren Sie, wie Sie diese Vorlagen ändern können.

4. (Optional) Passen Sie die Systeme nach Bedarf an

Befinden sich einige Module an einer ungünstigen Stelle oder sind schwer zu installieren? Kein Problem – passen Sie die Vorlage einfach so an, wie Sie es auch bei einer manuellen Planung tun würden.

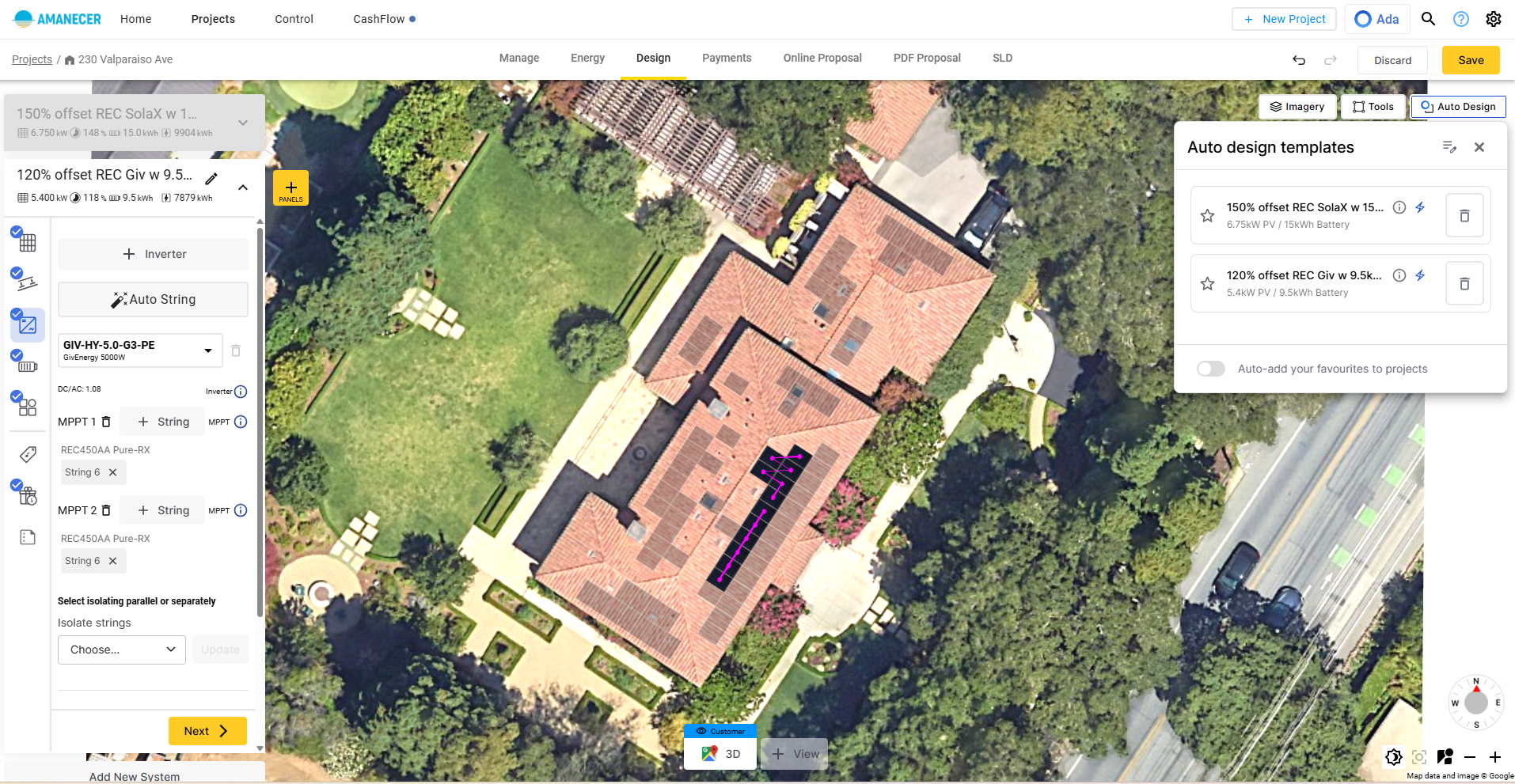

Sobald Sie ein Auto Design hinzugefügt haben, verhalten sich alle Systeme wie ein normales, manuell erstelltes OpenSolar-Design und können ganz wie gewohnt bearbeitet werden.

Ada Auto Design fügt außerdem „baubare Module“ auf weiteren verfügbaren Dachflächen hinzu, die zwar nicht zwingend für die im Template vorgesehene Systemgröße benötigt werden, aber genutzt werden können.
Auf diesen Flächen können Sie bei Bedarf wie gewohnt weitere Module hinzufügen.
