Hinzufügen verschiedener Batterietypen zu Ihrem Projekt

Zusammenfassung:

OpenSolar unterstützt jetzt das Hinzufügen und Modellieren mehrerer Batterietypen innerhalb eines einzigen Projekts, wodurch Sie fortgeschrittenere und realistischere Batteriekonfigurationen simulieren können. Diese Funktion ist ideal für Szenarien, in denen ein System Batterien unterschiedlicher Marken, Größen oder Leistungsmerkmale enthält.

Hinweis: Alle zu einem Design hinzugefügten Batterien werden als Teil desselben Systems modelliert. Wenn Sie sie separat simulieren müssen (z. B. für verschiedene Angebote oder Eigentümer), erstellen Sie stattdessen mehrere Angebote oder Systeme.

So fügen Sie mehrere Batterietypen hinzu

Um verschiedene Batteriemodelle in einem System einzubeziehen:

1. Navigieren Sie zum Design-Tab Ihres Projekts.

2. Öffnen Sie den Bereich Batterie.

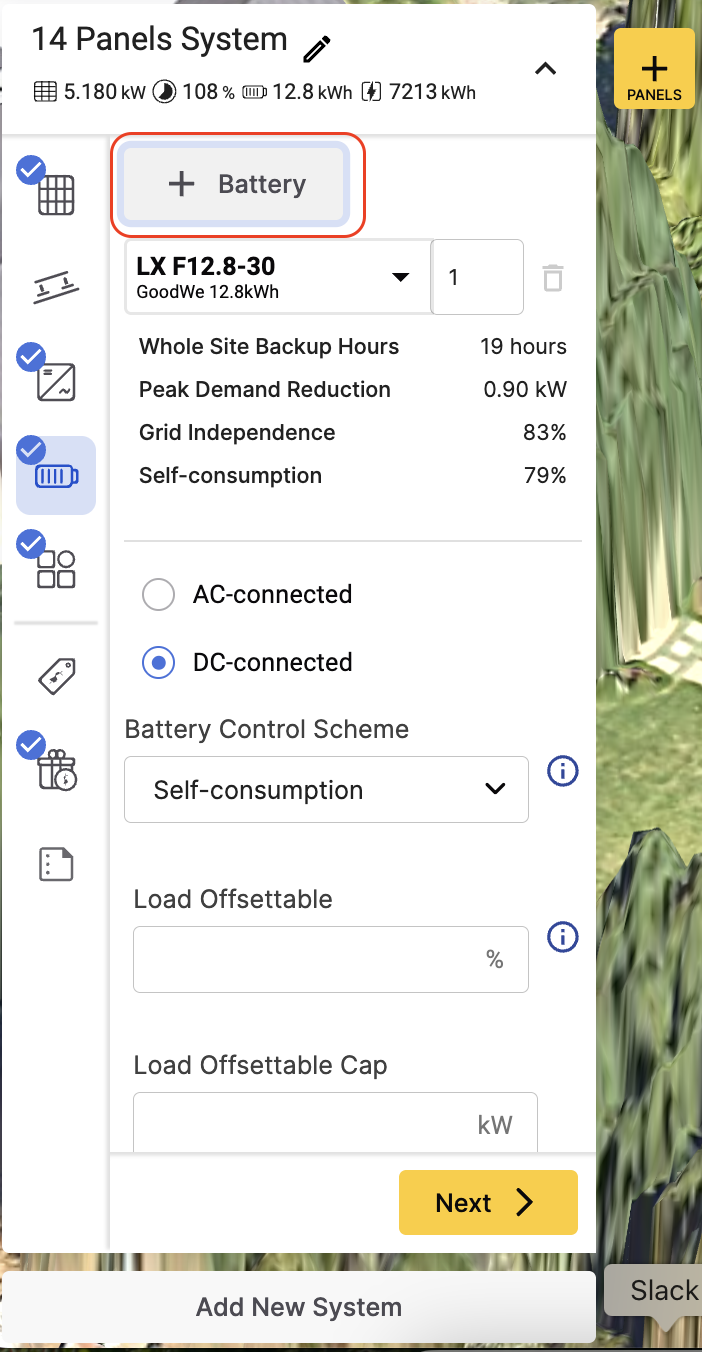

3. Klicken Sie auf das Symbol + Batterie.

4. Wählen Sie im aufklappenden Panel das erste Batteriemodell aus, das Sie hinzufügen möchten.

5. Wiederholen Sie den Vorgang, um weitere Batteriemodelle zum selben System hinzuzufügen.

Es gibt keine Begrenzung, wie viele verschiedene Batterietypen Sie in einem Design einfügen können, und alle werden zusammen modelliert.

Wie mehrere Batterien die Energie-Berechnungen beeinflussen

Wenn mehrere Batterietypen in einem Projekt enthalten sind, aggregiert OpenSolar deren Leistungskennzahlen und berechnet ein einheitliches Systemprofil. So funktioniert die Modellierung:

Aggregierte Kennzahlen

• Gesamtenergie
  Beinhaltet:

  • kWh Lade-Kapazität

  • Optimale und degradierte Energiekapazität

• Leistungskennzahlen

  • Spitzenleistung

  • Kontinuierliche Maximalleistung

• Garantie-Kapazität

  • Angenommen 1 Zyklus pro Tag, berechnet pro System

Gewichtete Durchschnittsparameter

OpenSolar verwendet einen kapazitätsgewichteten Durchschnitt, um Leistungsparameter über Batterietypen hinweg darzustellen, wie z. B.:

• Batterie-Alterungsfaktor

• Entladetiefenfaktor (DoD)

• Effizienz (Gesamt und Einweg)

• Kapazität am Lebensende

• Verfügbare Kapazitäten (Standard und degradierte)

Dieser Ansatz stellt sicher, dass der Beitrag jeder Batterie genau im systemweiten Leistungsprofil widergespiegelt wird.

Hinweis für Installateure: Die Batteriespannung beeinflusst die Simulation nicht. Es ist akzeptabel, Batterien mit unterschiedlichen Spannungen im selben Design einzubeziehen. Beachten Sie jedoch die praktischen Auswirkungen bei der Installation.

Hinter den Kulissen: Detaillierte Berechnungsmethodik

Sobald Batteriespezifikationen hinzugefügt wurden, führt OpenSolar stündliche Simulationen durch, um das Systemverhalten zu schätzen, einschließlich Lade-/Entladezyklen, Kapazitätsdegradation und nutzbarem Durchsatz.

4 Wichtige Eingabebereiche

1. Batteriespezifikationen

   • Lade-/Entladeraten

   • Degradationskurve

   • Rundreiseeffizienz

   • Konfiguriert unter Steuerung > Design & Hardware > Batterien

2. Batteriesteuerungsschema

   • Lade-/Entladestrategie

   • Reservierte Kapazität für Spitzenlast

   • Netzexportlogik

   • Eigene Schemata können erstellt werden

3. Verbindungstyp

   • AC-gekoppelt vs. DC-gekoppelt

   • Beeinflusst PV-Überdimensionierung und Systemkonfiguration

4. Last-Offset-Einstellungen

   • Definiert, wie viel der Last der Anlage durch die Batterie ausgeglichen werden darf

Modellierte Ausgaben

Basierend auf den oben genannten Eingaben simuliert OpenSolar:

• Nutzbare Kapazität
  Angepasst an die Entladetiefenbegrenzungen (DoD)

• Lade- & Entladeverhalten
  Begrenzt durch Batteriespezifikationen; überschüssiger Solarstrom wird exportiert, wenn die Batterie voll ist

• Effizienzverluste
  Berechnet anhand der Rundreiseeffizienzwerte

• Degradationsverfolgung
  Der Lebensdurchsatz verringert die nutzbare Kapazität im Laufe der Zeit

• Entladezeitpunkt
  Folgt dem ausgewählten Steuerungsschema (z. B. Lastfolge standardmäßig)
