Design in 3D

Anleitung

Dieser Artikel zeigt Ihnen Schritt für Schritt, wie Sie ein Solarprojekt im 3D-Modus von OpenSolar gestalten.
Er behandelt die Auswahl des Designmodus und der Bildquelle, das Hinzufügen und Konfigurieren von Hardware (Module, Wechselrichter, Batterien), die Preisgestaltung, Förderungen, Ansichten sowie Zahlungsoptionen.

Designmodus auswählen

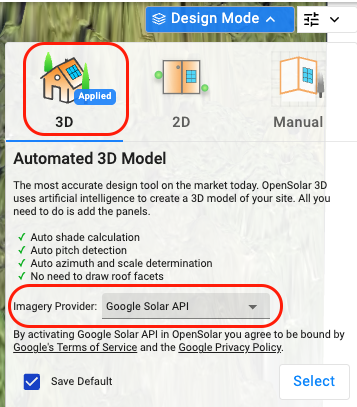

1. Öffnen Sie oben rechts im Designfenster das Dropdown Designmodus.

2. Wählen Sie 3D aus den Optionen (3D, 2D, Manuell).

3. Wählen Sie Ihren Bildanbieter.

4. Klicken Sie auf Auswählen, um in den 3D-Modus zu wechseln.

Hardware hinzufügen

Alle Hardware-Komponenten finden Sie im linken Menü, geordnet nach Tabs.

Module hinzufügen

1. Öffnen Sie den Panel-Tab.

2. Wählen Sie Ihr bevorzugtes Modul aus dem Dropdown oder suchen Sie per Name/Code.

3. Klicken Sie auf +Module – ein Modul-Symbol hängt nun an Ihrem Cursor.

4. Klicken und ziehen Sie, um Modulreihen auf dem Dach zu platzieren.

   • Erneut auf +Module klicken, um weitere Modulreihen zu erstellen.

Nach der Platzierung:

• Klicken Sie eine Modulreihe an → es wird gelb markiert und die Einstellungen öffnen sich.

• Tragen Sie dort ein:

  • Montageart: Aufdach, Einfache Neigung, Doppelte Neigung

  • Ausrichtung: automatisch anhand der Platzierung

  • Dachneigung: automatisch anhand der Platzierung

  • Relative Neigung: erscheint bei Schrägaufständerung (Neigungswinkel der Unterkonstruktion)

  • Modulausrichtung: Hoch- oder Querformat

  • Abstand zum Dach: Bodenfreiheit zwischen Dach und Modul

  • Verschattung: Im 3D-Modus automatisch berechnet (keine manuelle Eingabe nötig)

Wechselrichter hinzufügen

1. Gehen Sie zum Wechselrichter-Tab.

2. Klicken Sie auf +Wechselrichter.

3. Wählen Sie den passenden Wechselrichter über Dropdown oder Suche.

Stringing des Wechselrichters:

• Nach Auswahl → + String klicken, um Strings zuzuweisen.

• MPPTs hinzufügen und Strings ziehen, indem Sie die Panels markieren und verbinden.

Batterie hinzufügen

1. Öffnen Sie den Batterie-Tab.

2. Klicken Sie auf + Batterie.

3. Wählen Sie Ihr gewünschtes Modell per Dropdown oder Suche.

Konfiguration:

• Anschlussart: AC oder DC

• Batteriesteuerung: Vordefinierte Optionen nutzen oder eigenes Schema erstellen

Falls ein benötigtes Bauteil nicht vorhanden ist: Ticket mit Spezifikationen an den Support senden.

Preisgestaltung konfigurieren

1. Wechseln Sie zum Preis-Tab.

2. Wählen Sie Ihr Preisschema.

3. Falls Sie mit Aufschlag/Marge arbeiten: Wählen Sie ein Kostenschema.

4. Feld Non-Solar Amount Included: Für Beträge, die nicht für ITC gelten (z. B. Dacharbeiten).

5. Um Kosten oder Rabatte hinzuzufügen:

   • + Zuschlag/Rabatt klicken

   • Vorgefertigte Option wählen oder manuell hinzufügen

Preisübersicht:

• Kosten: Interne Installationskosten

• Preis: Kundenseitiger Endpreis

Hinweis: Preis- und Kostenschemata müssen vorab in Kontrolle > Pricing & Payment erstellt sein.

Förderungen hinzufügen

1. Gehen Sie zum Incentives-Tab.

2. Standardmäßig angewendete Förderungen erscheinen automatisch.

3. Zum Anpassen: Standard-Förderungen überschreiben wählen und neue Optionen auswählen.

Ansichten für den Kunden erstellen

• Im 3D-Modus wird automatisch eine 3D-Ansicht für den Kunden generiert.

• Weitere Ansichten hinzufügen: Unten auf + Ansicht klicken.

Wenn Module in verschiedenen Ansichten verrutschen:

1. Ausrichten klicken.

2. Ansicht/ Karte so verschieben, dass die Module an der richtigen Stelle liegen.

3. Ausrichten erneut klicken, um den Ausrichtungsmodus zu beenden.

4. Jene Ansichten, die der Kunde sehen soll über die "Kunden anzeigen"-Funktion ein-bzw. ausschalten.

Nicht vergessen: Am Ende auf Design speichern klicken.

Tipp: Die Kundenansichten können auch im "Angebotstag" anstatt in "Design" hinzugefügt werden.

Zahlungsoptionen hinzufügen

1. Wechseln Sie zum Zahlungen-Tab.

2. Standard-Zahlungsoptionen werden automatisch geladen.

3. Mit + Zahlungsoption hinzufügen weitere Optionen ergänzen.

4. Über das ⋮-Menü (oben rechts jeder Option) können Optionen entfernt werden.
