So entwerfen Sie Ost-West-Systemausrichtungen (Dual Tilt)

Zusammenfassung

Die Dual-Tilt-(Ost-West-)Designfunktion von OpenSolar ermöglicht es Solarexperten, die tägliche Energieproduktion zu maximieren, indem sowohl Morgen- als auch Nachmittagssonne optimal genutzt wird. Diese Konfiguration eignet sich ideal für Flachdächer und platzbeschränkte Standorte wie städtische Gebäude oder bodenmontierte Systeme, bei denen herkömmliche Süd- oder Nordausrichtungen nicht realisierbar sind.

Mit einer Ost-West-Konfiguration können Sie:

• die Modul-Dichte erhöhen

• eine gleichmäßigere Ertragskurve erreichen

• begrenzte horizontale Flächen optimal nutzen

Diese Anleitung zeigt Ihnen, wie Sie in OpenSolar ein Dual-Tilt-System konfigurieren – mithilfe anpassbarer Einstellungen zur Optimierung von Layout, Abständen und Verschattungsanalysen.

Warum ein Dual-Tilt-Design wählen?

Im Gegensatz zu herkömmlichen Systemen mit nur einer Ausrichtung bieten Ost-West-(Dual-Tilt-)Konfigurationen folgende Vorteile:

• gleichmäßige Energieverteilung über den gesamten Tag

• geringere Neigungswinkel, wodurch Reihenverschattung reduziert wird

• dichtere Modulplatzierung auf flachen Flächen, was den Systemertrag pro Quadratmeter erhöht

So konfigurieren Sie ein Dual-Tilt-System in OpenSolar

Befolgen Sie diese Schritte, um ein Dual-Tilt-Design zu erstellen:

Auf die Design-Seite zugreifen

Öffnen Sie das gewünschte Projekt und wechseln Sie zum Design-Tab.

Module hinzufügen

• Wählen Sie das passende Modul aus Ihrer Hardwarebibliothek aus.

• Klicken Sie auf die „+“-Schaltfläche, um Module auf der ausgewählten Fläche zu platzieren.

Montagemodus ändern

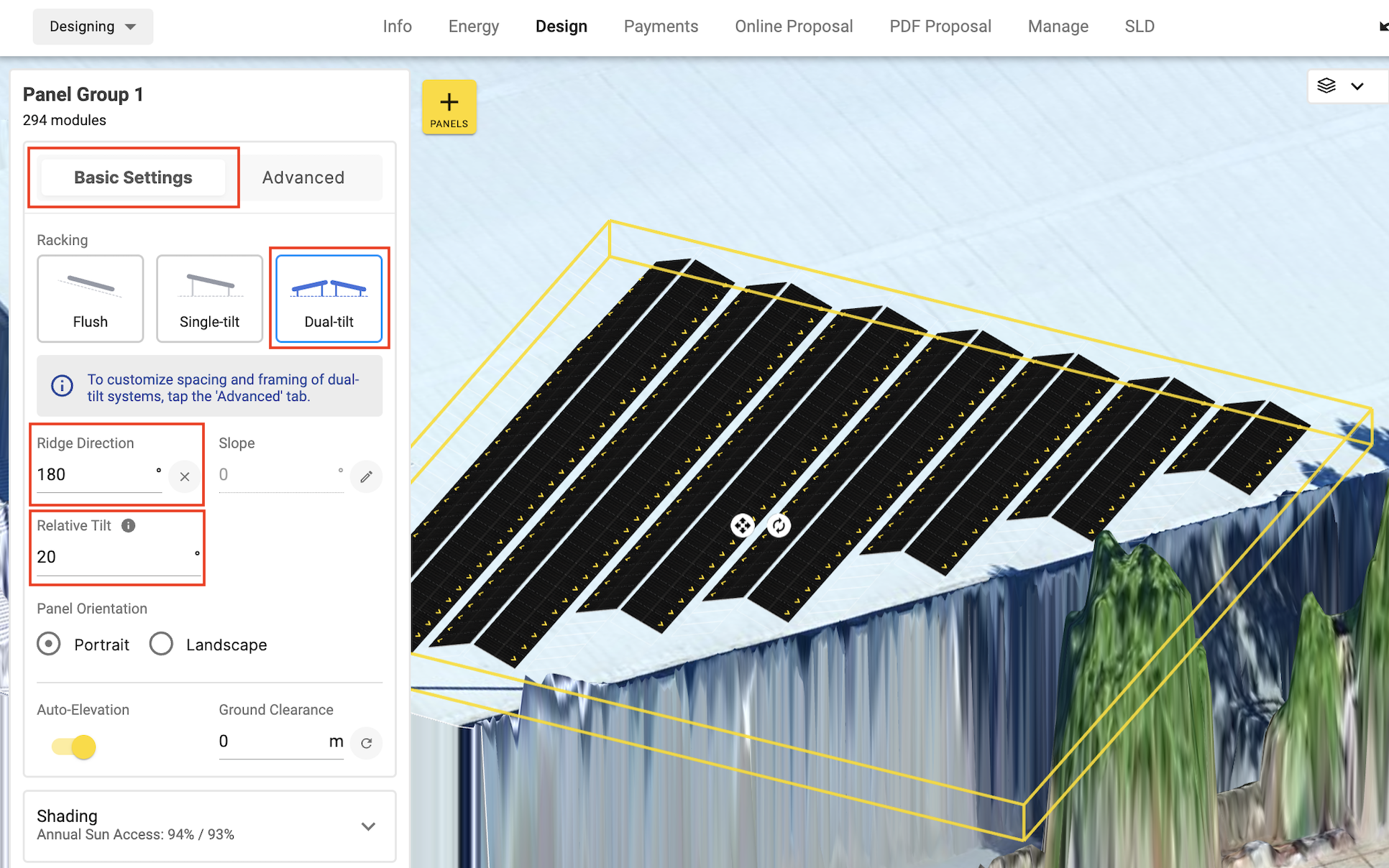

Im linken Einstellungsmenü ändern Sie den Racking Mode von:

Flush ➝ Dual-Tilt

Firstausrichtung festlegen

Geben Sie die Ridge Direction ein, um die Modul-Ausrichtung zu definieren:

• Für die typische Ost-West-Ausrichtung: 180°

Neigung anpassen

Ändern Sie die Relative Tilt, um den Neigungswinkel festzulegen, mit dem jede Seite des Arrays zur Sonne ausgerichtet ist.

Erweiterte Einstellungen für Dual-Tilt

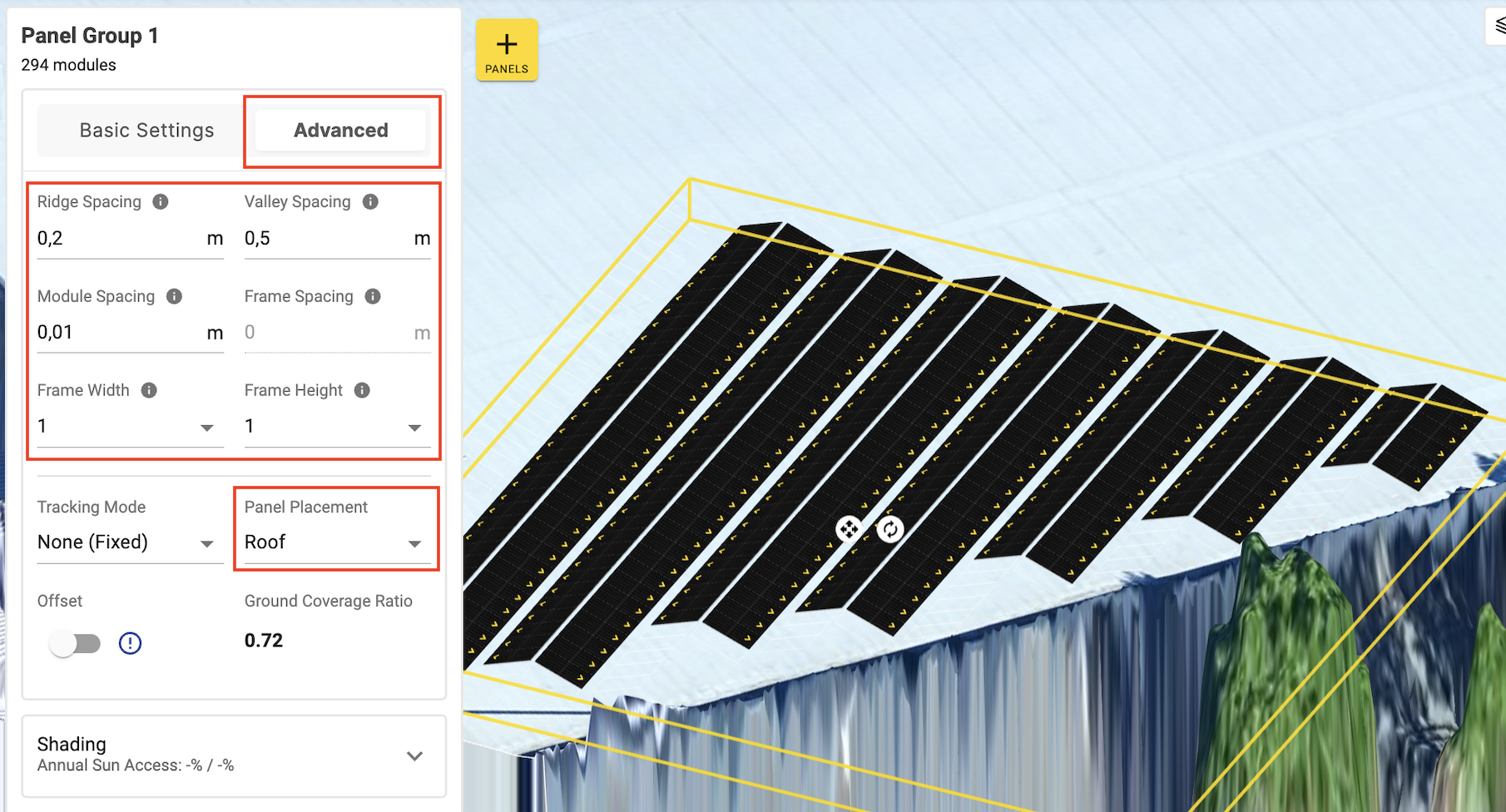

Im Tab Advanced Settings können Sie das Layout weiter verfeinern:

Nach Eingabe der Werte passen Sie die Anzahl der Module an, um die verfügbare Fläche möglichst effizient zu nutzen.

Verschattungsanalyse

Wechseln Sie in den Shading-Tab der Moduleinstellungen.

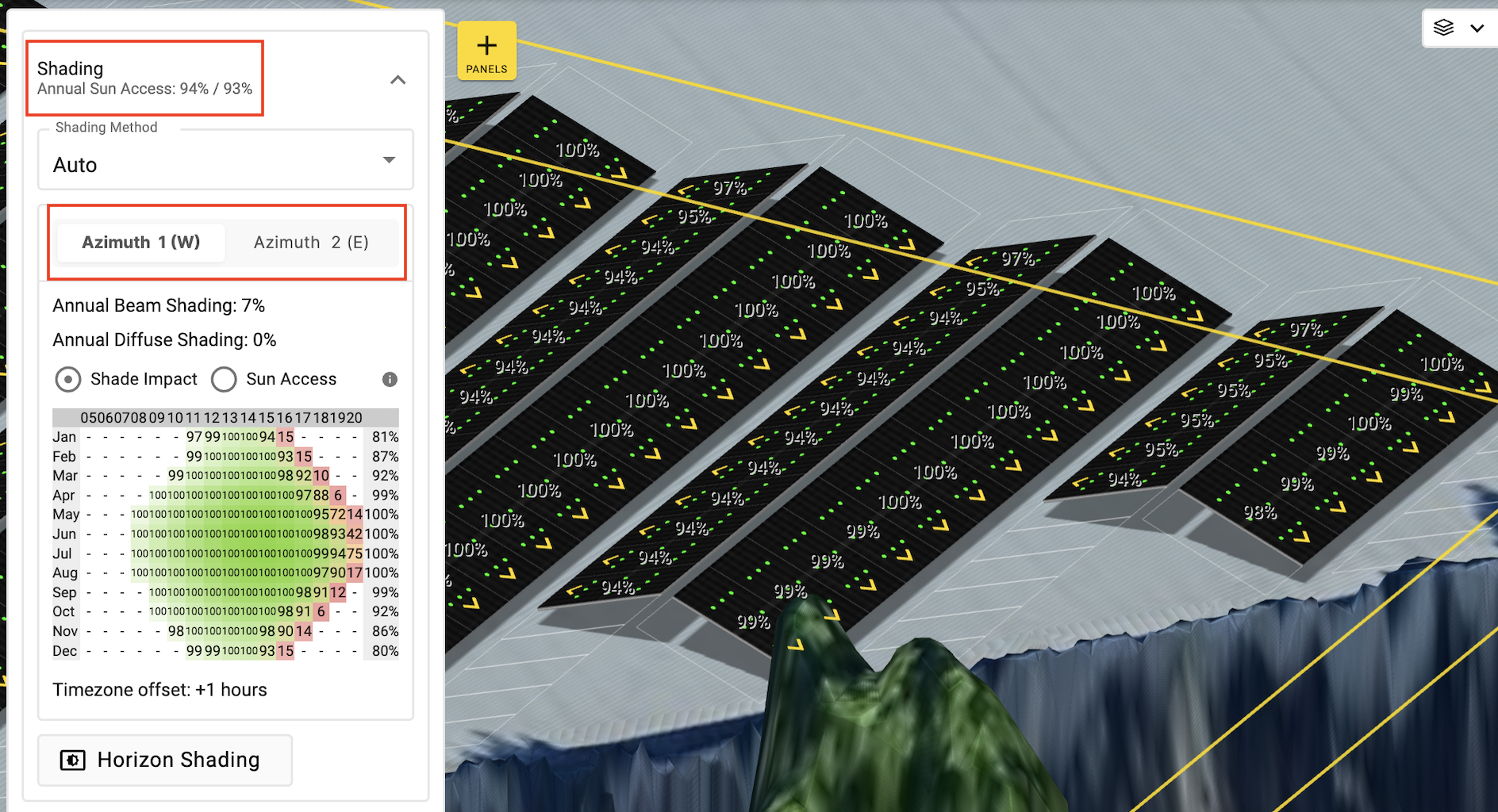

OpenSolar zeigt die Verschattungsleistung pro Ausrichtung:

• Azimuth 1 (Ostseitig)

• Azimuth 2 (Westseitig)

Nutzen Sie diese Ansicht, um:

• die solare Einstrahlung beider Neigungsseiten zu vergleichen

• mögliche Hindernisse oder Selbstverschattung zu erkennen

• Neigungswinkel und Abstände entsprechend zu optimieren

Beispielkonfiguration

In der OpenSolar-Oberfläche werden u. a. folgende Bereiche visualisiert:

Basic Settings Menu

• Festlegen von Neigung, Azimut und Montagemodus.

Advanced Settings Menu

• Anpassung von Abständen, Dimensionen und Rahmenparametern.

Verschattungs-Tab

• Anzeige der Verschattungswerte pro Ausrichtung sowie Optimierungsmöglichkeiten.

Abschließende Tipps

• Ost-West-Systeme funktionieren am besten auf Flachdächern oder offenen Freiflächen.

• Achten Sie auf ausreichendes Valley Spacing für Zugänglichkeit und reduzierte Verschattung.

• Nutzen Sie die Verschattungsanalyse, um die Produktion zwischen Ost- und Westseite auszugleichen.

• Berücksichtigen Sie regionale Sonnenverlaufsdaten bei Azimut- und Neigungseinstellungen.

Video-Anleitung:
