Interpretation der 3D-Beschattungsanalyse

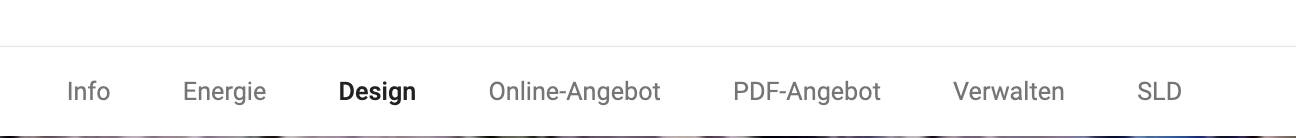

Dieser Artikel bezieht sich auf die Registerkarte Projektbereich > Design-Registerkarte der App.

OpenSolar erstellt einen detaillierten Beschattungsbericht basierend auf den verfügbaren 3D-Daten in der Design-Registerkarte des Projekts. Dieser Beschattungsbericht ist nur verfügbar, sofern Entwürfe im 3D-Modus samt aktiviertem SAM erstellt wurden. In diesem Artikel erfahren Sie, wie SAM für Solardesigns aktiviert wird.

Dieser Beschattungsbericht wird auf Basis von Paneelgruppen erstellt, d. h. jede Paneelgruppe verfügt über ihre eigenen Beschattungsberechnungen.

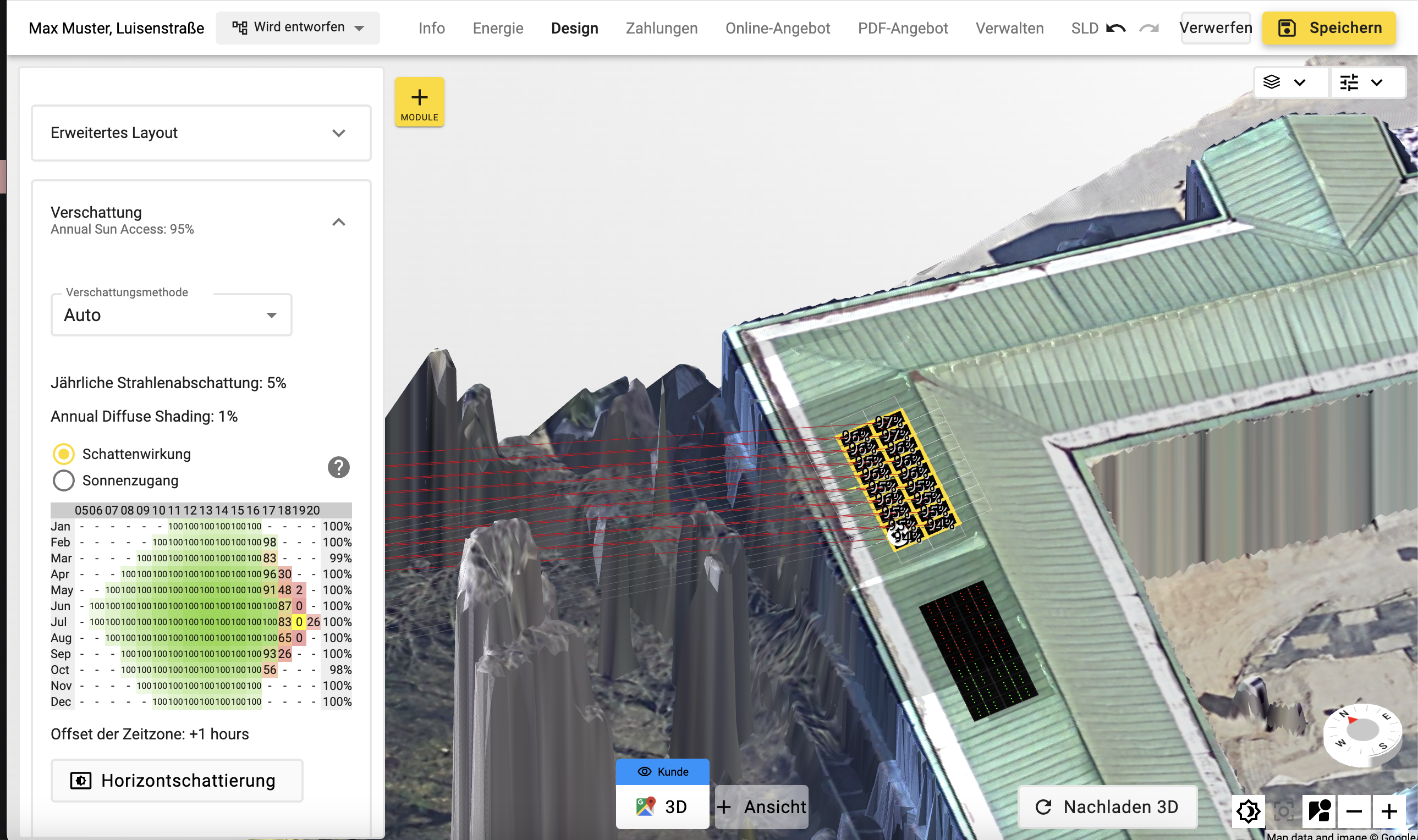

Um die Beschattungsanalyse anzuzeigen, wählen Sie ein Paneelarray so aus, dass es gelb hervorgehoben wird, gehen Sie dann zur linken Symbolleiste und klicken Sie auf das Dropdown-Menü.

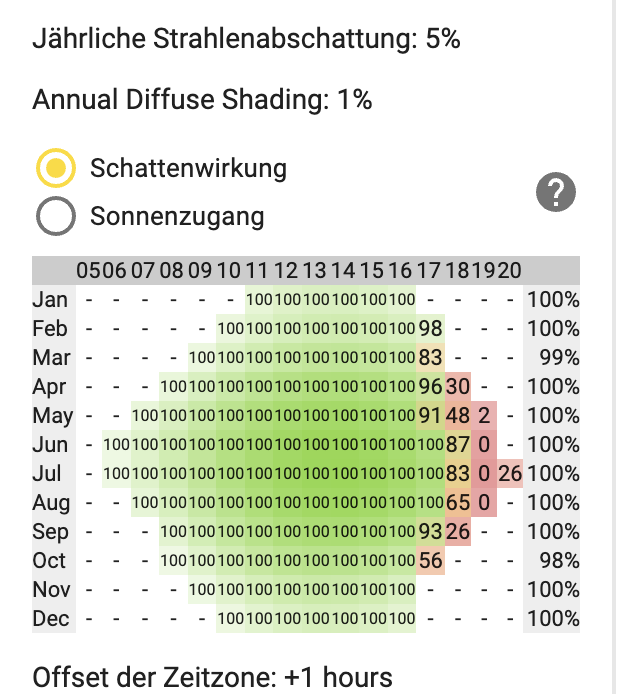

Die Beschattungsanalyse liefert einen jährlichen Sonneneinstrahlungswert (87 % im obigen Beispiel), monatliche Durchschnittswerte (in der rechten Spalte in Grau) und Stundenwerte für jeden Monat des Jahres. Die gelbe 100 in obenstehendem Beschattungsbericht zeigt an, dass diese Stunde ausgewählt wurde und die Strahlverfolgung für diese bestimmte Stunde auf dem Paneelarray im Abschnitt Design angezeigt werden kann. In diesem Beispiel wären die Strahlen alle grün, da in dieser Stunde eine vollständige Sonneneinstrahlung der Fall ist.

Diese Zahlen bilden die Menge der Sonneneinstrahlung ab, die die Gruppe während der Tageslichtstunden erhält.

100 = Vollständige Sonneneinstrahlung

0 = Keine Sonneneinstrahlung

Die Strahlverfolgung wird unten dargestellt. In diesem Beispiel wurde eine schattigere Tageszeit gewählt. Wie Sie sehen wird die Beschattung in der Paneelgruppe selbst in Form verschiedener farbiger Punkte/Strahlen auf den Paneelen angezeigt. Siehe unten:

Hier wurde eine noch schattigere Tageszeit gewählt (45%) und die Auswirkungen auf jede Paneel-Unterreihe werden als Farbcode dargestellt. Rot zeigt eine direkte Beschattung an. Gelb zeigt Beeinträchtigungen durch Schatten an, jedoch keine direkte Beschattung. Grün weist auf volle Sonneneinstrahlung hin.

Pro Paneel gibt es 6 Punkte und deren Farbe zeigt an, ob die Solarzelle direkt beschattet wird oder sich die Beschattung einer anderen Zelle derselben Unterreihe auf diese auswirkt. Ein roter Punkt zeigt an, dass die Solarzelle direkt beschattet wird und keine Leistung erbringt; ein orangefarbener Punkt zeigt an, dass sie nicht direkt beschattet wird, aber ebenfalls keine Leistung erbringt, da sich die beschattete Solarzelle unmittelbar auf sie auswirkt. Ein grüner Punkt zeigt an, dass die Solarzelle weder beschattet noch durch die Beschattung von Solarzellen derselben Unterreihe beeinträchtigt wird.

Der Beschattungsbericht ist ein großartiges Hilfsmittel, um die Leistung jedes einzelnen Paneelarrays zu maximieren, indem die Beschattung des Systems entsprechend minimiert wird.
