Welche unterschiedlichen Kantentypen stehen zur Verfügung?

Das Definieren von Kanten ist wichtig und ermöglicht es der Software, die jährliche kWh-Leistung Ihres Systems auf der Grundlage des Dachlayouts genau zu berechnen.

Expertentipp: Bevor Sie Paneele zu Ihrem Design hinzufügen, sollten Sie zunächst alle Kanten des Daches zeichnen und festlegen. Bitte lesen Sie den Artikel zum Thema „Das Zeichnen des Dachs und das Festlegen der Kanten“

Dachrinnen

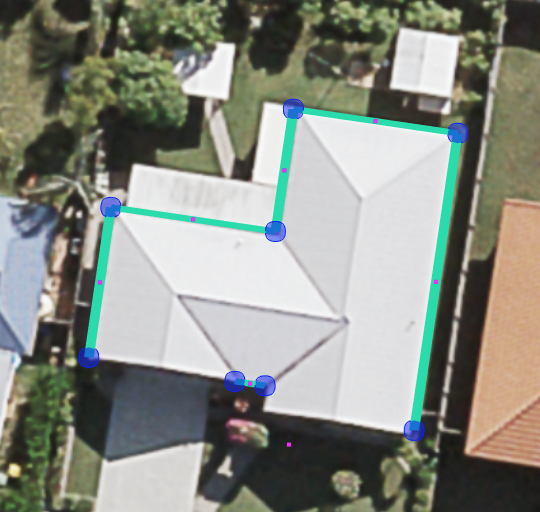

Die im Bild unten als grüne Linien dargestellten Dachrinnen bilden die Außenkanten des Daches und verlaufen parallel zum Boden. Sie bilden in der Regel den untersten Teil des Daches.

Hinweis: Auf der Dachfläche platzierte Paneele zeigen automatisch zu diesen Linien hin.

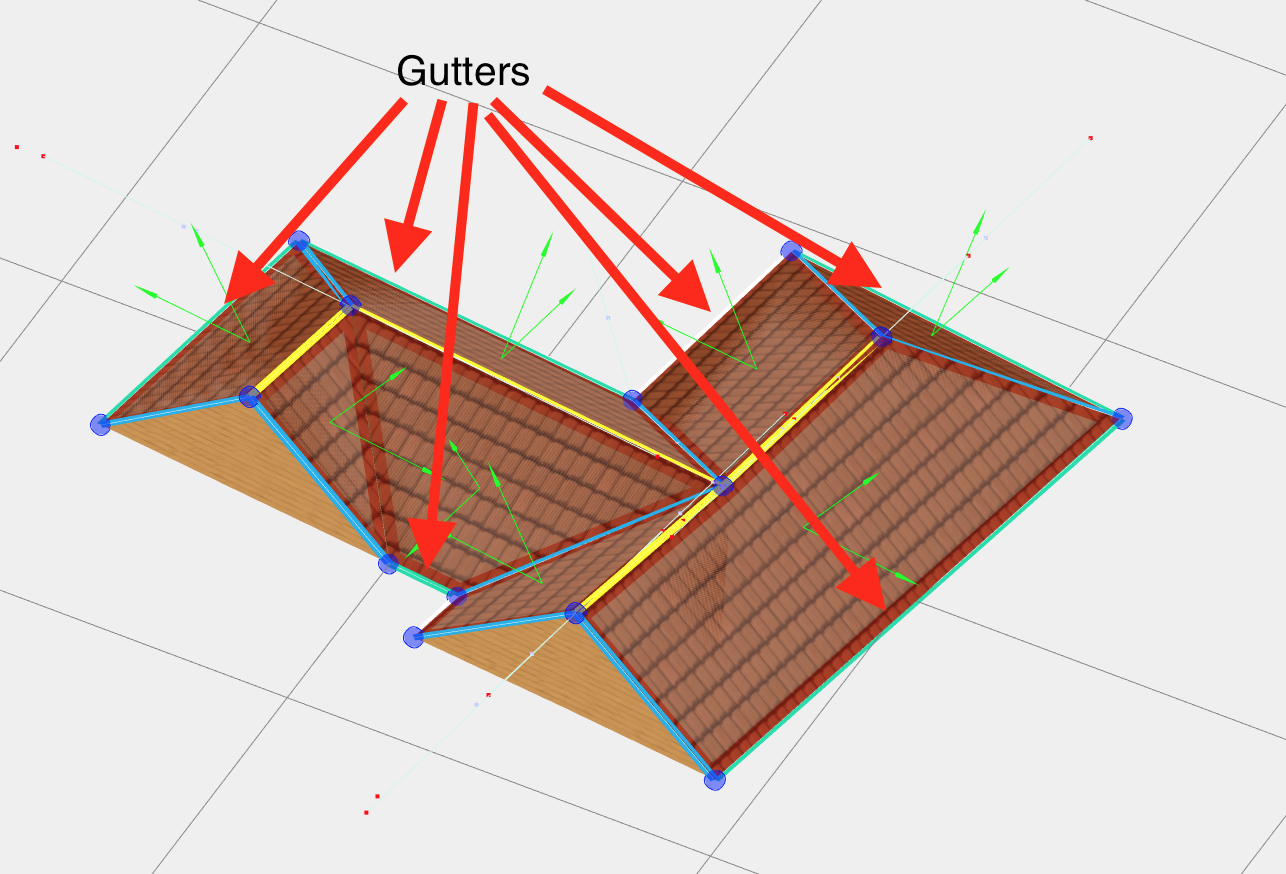

Dieses 3D-Diagramm zeigt die als Dachrinnen bezeichneten Dachkanten.

Dachfirste

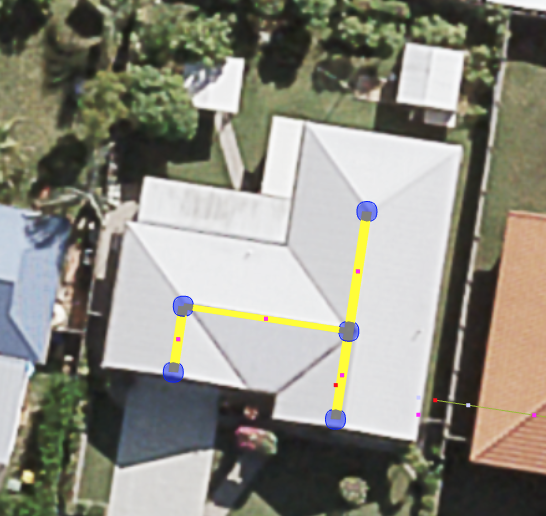

Die im Bild unten als gelbe Linien dargestellten Dachfirste verlaufen grundsätzlich parallel zum Boden und verbinden mehrere geneigte Flächen konvex miteinander. Sie bilden für gewöhnlich den höchste Teil des Daches.

Hinweis: Auf der Dachfläche platzierte Paneele weisen automatisch von diesen Linien weg.

Dieses 3D-Diagramm zeigt die als Dachfirste bezeichneten Dachkanten.

Dachkehlen

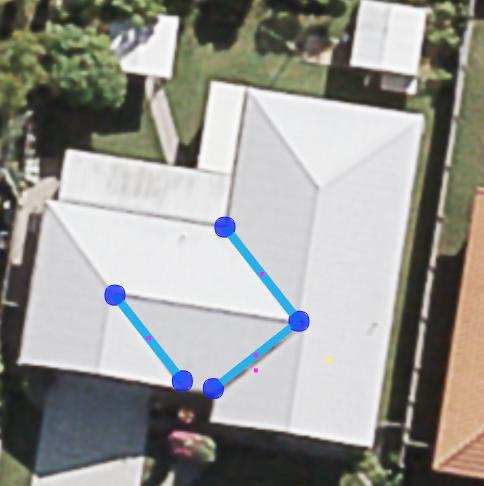

Die im Bild unten als blaue Linien dargestellten Dachkehlen sind im Allgemeinen schräg (und nicht parallel zum Boden) verlaufende Linien, die entstehen, wenn zwei schräge Flächen konkav aufeinandertreffen.

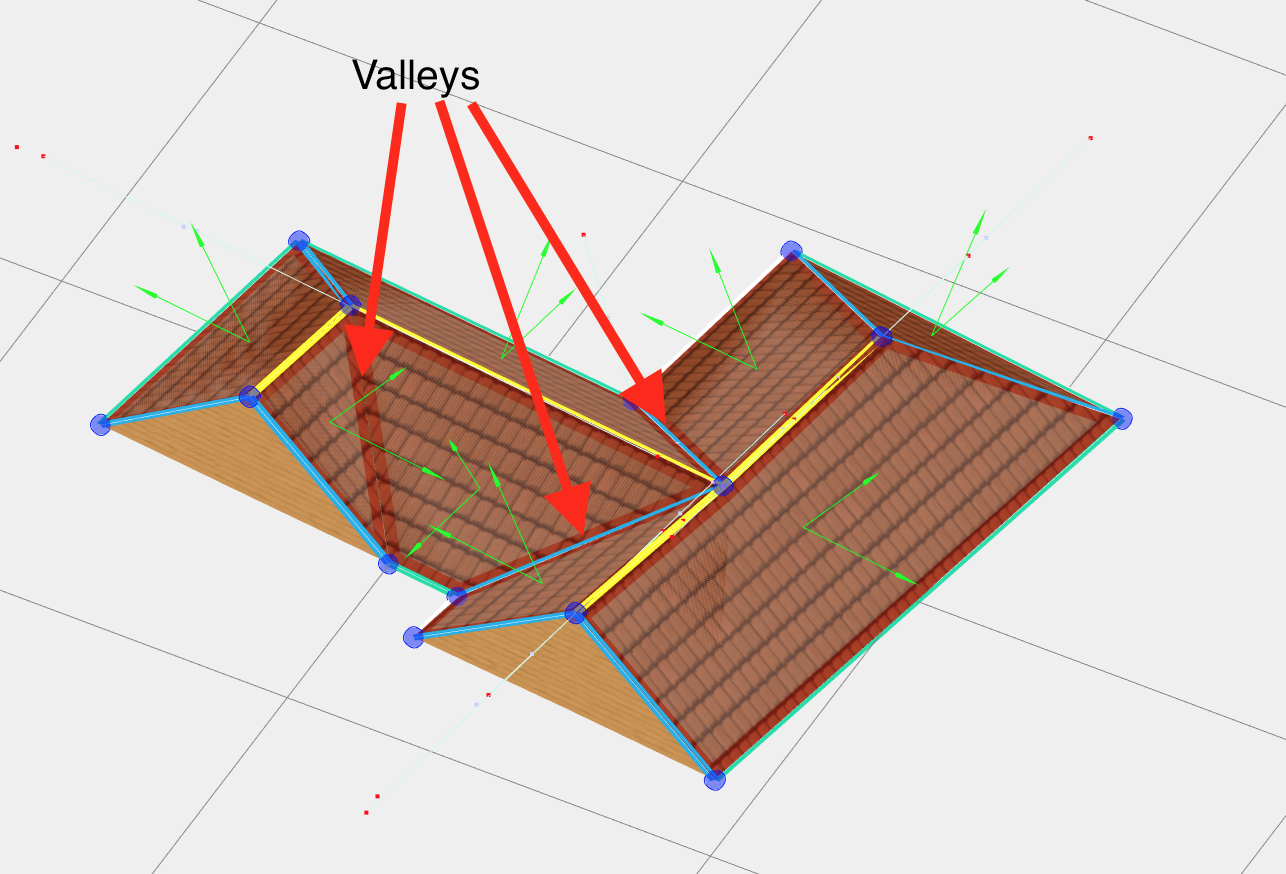

Dieses 3D-Diagramm zeigt die als Dachkehlen bezeichneten Dachkanten.

Neigungen

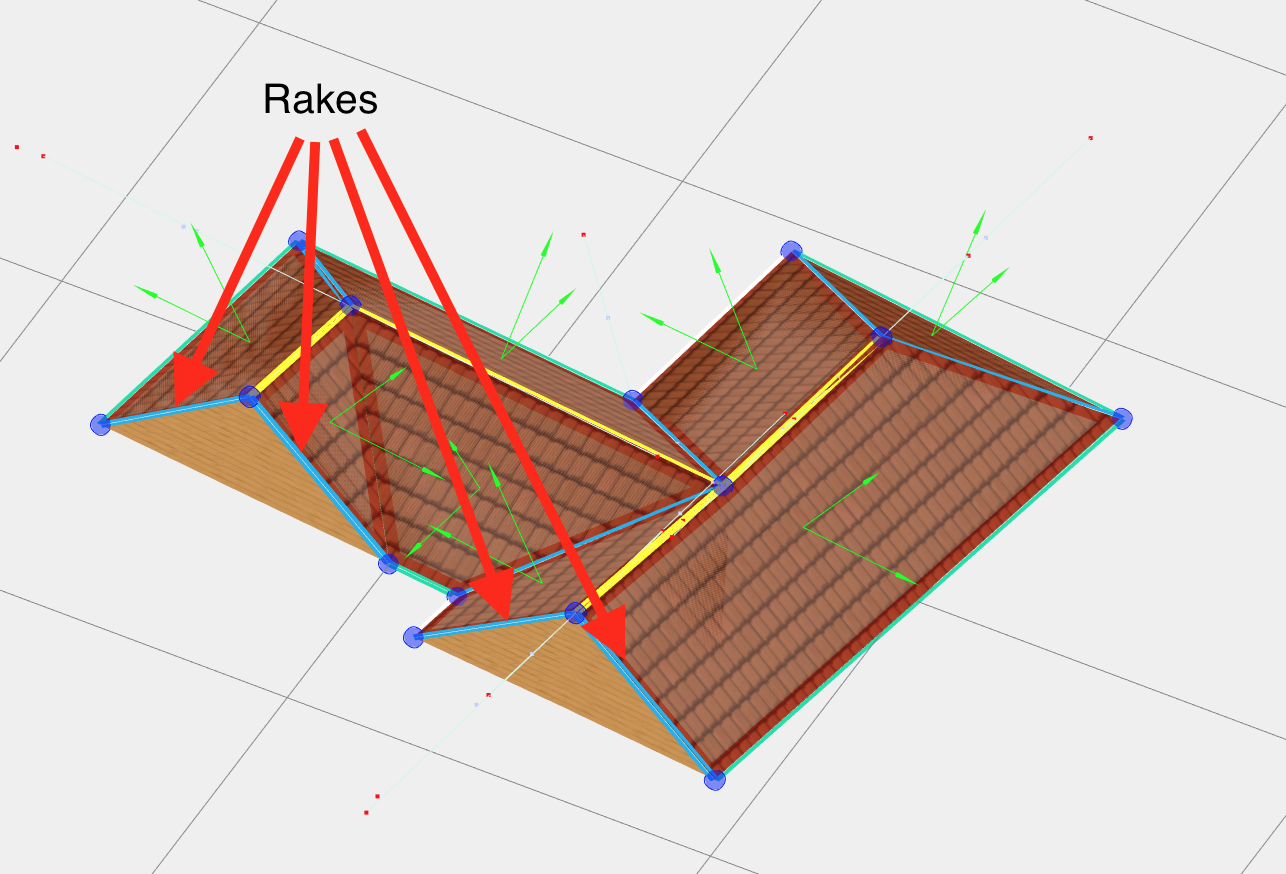

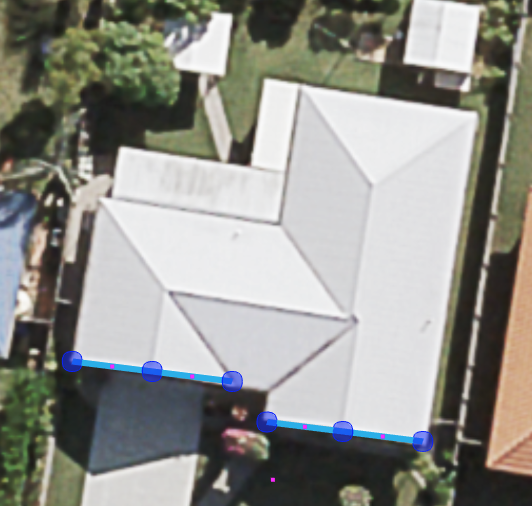

Die im Bild unten als blaue Linien dargestellten Neigungen sind Kanten der Dachumfassung, die nicht flach (und nicht parallel zum Boden) verlaufen. Sie liegen in der Regel paarweise vor und dort aneinander, wo ein First bis zur Umfassung heranreicht.

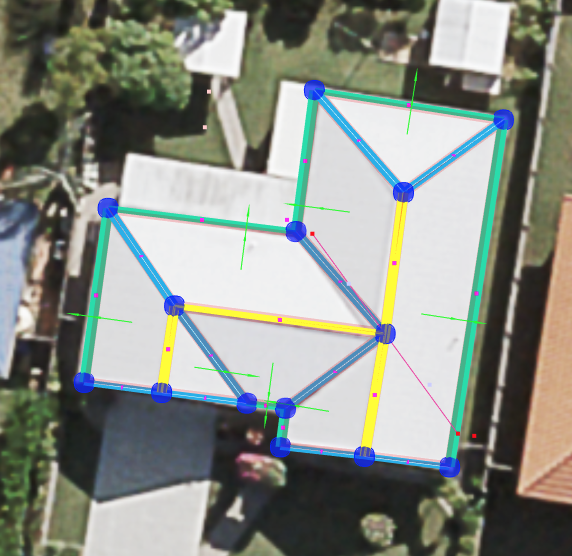

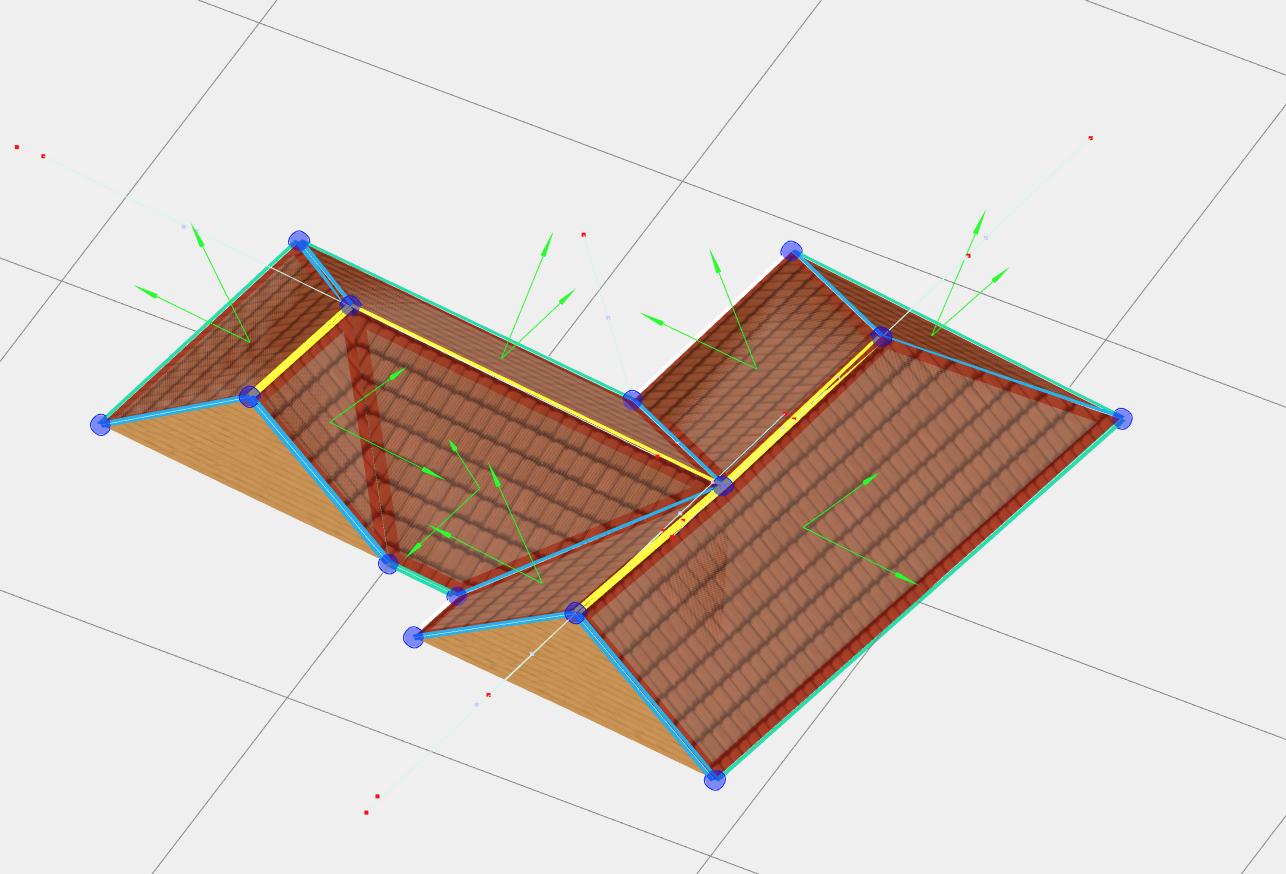

Die untenstehenden Diagramme zeigen alle in diesem Artikel hervorgehobenen Dachkanten.
