Diseño con Ada Auto Design

OpenSolar 3.0 introduce una nueva herramienta en su conjunto solar: la posibilidad de crear diseños rápidos y estandarizados con Ada Auto Design.

Usted puede controlar completamente qué utilizará Ada en sus Auto Designs – desde los tipos de paneles e inversores, hasta los componentes BoS, esquemas de control de baterías y precios – o bien dejar que Ada le recomiende los componentes. Aprenda más sobre cómo modificar plantillas aquí, y sobre cómo usar Ada Chat y Voice aquí.

Para usar Auto Design hay 4 pasos:

Abrir un diseño

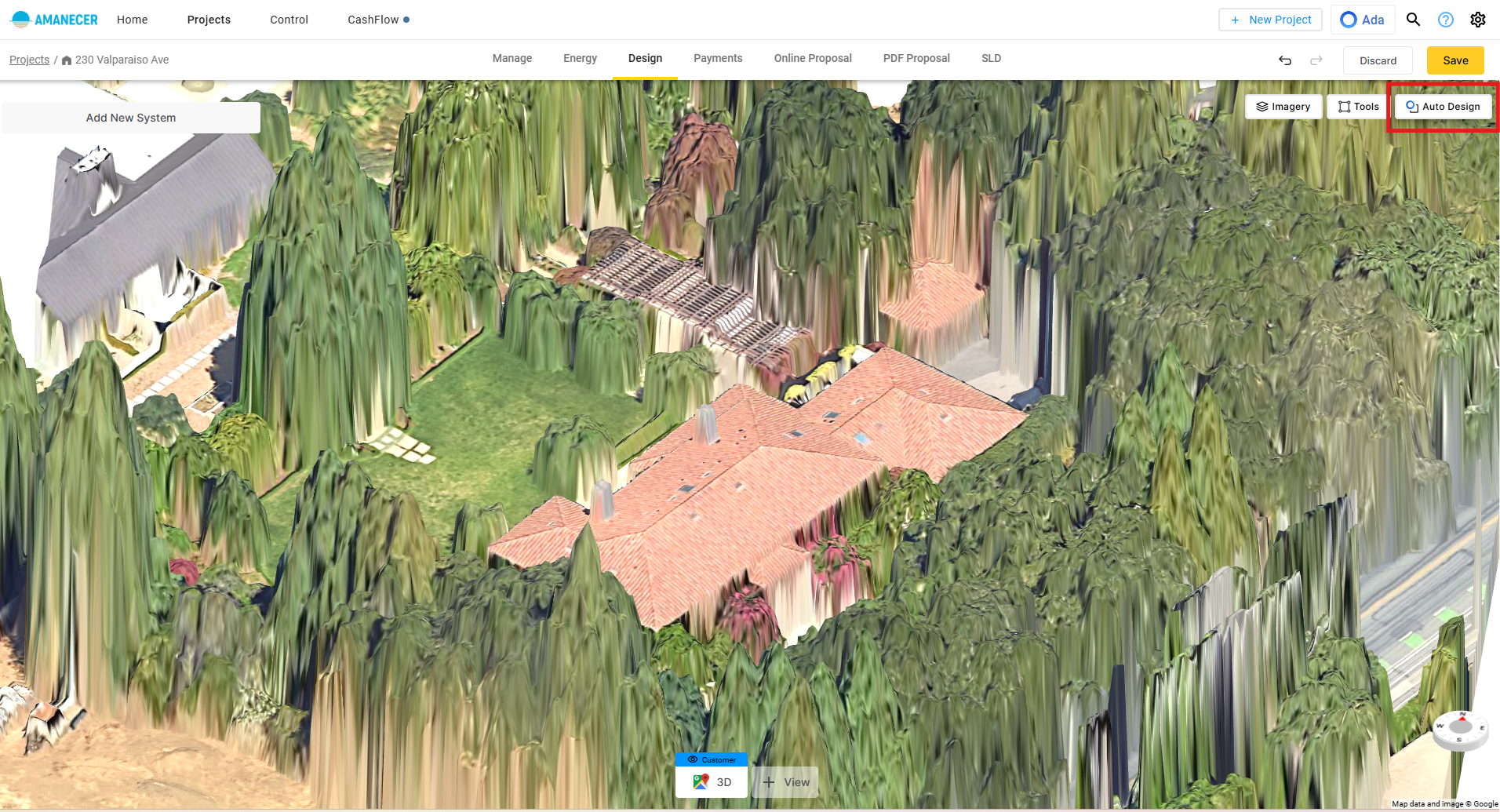

Una vez que navegue a la pestaña Diseño de un proyecto, verá un nuevo botón Auto Design en la esquina superior derecha. Abra esta nueva opción.

Elegir imágenes 3D de alta calidad o dibujar facetas

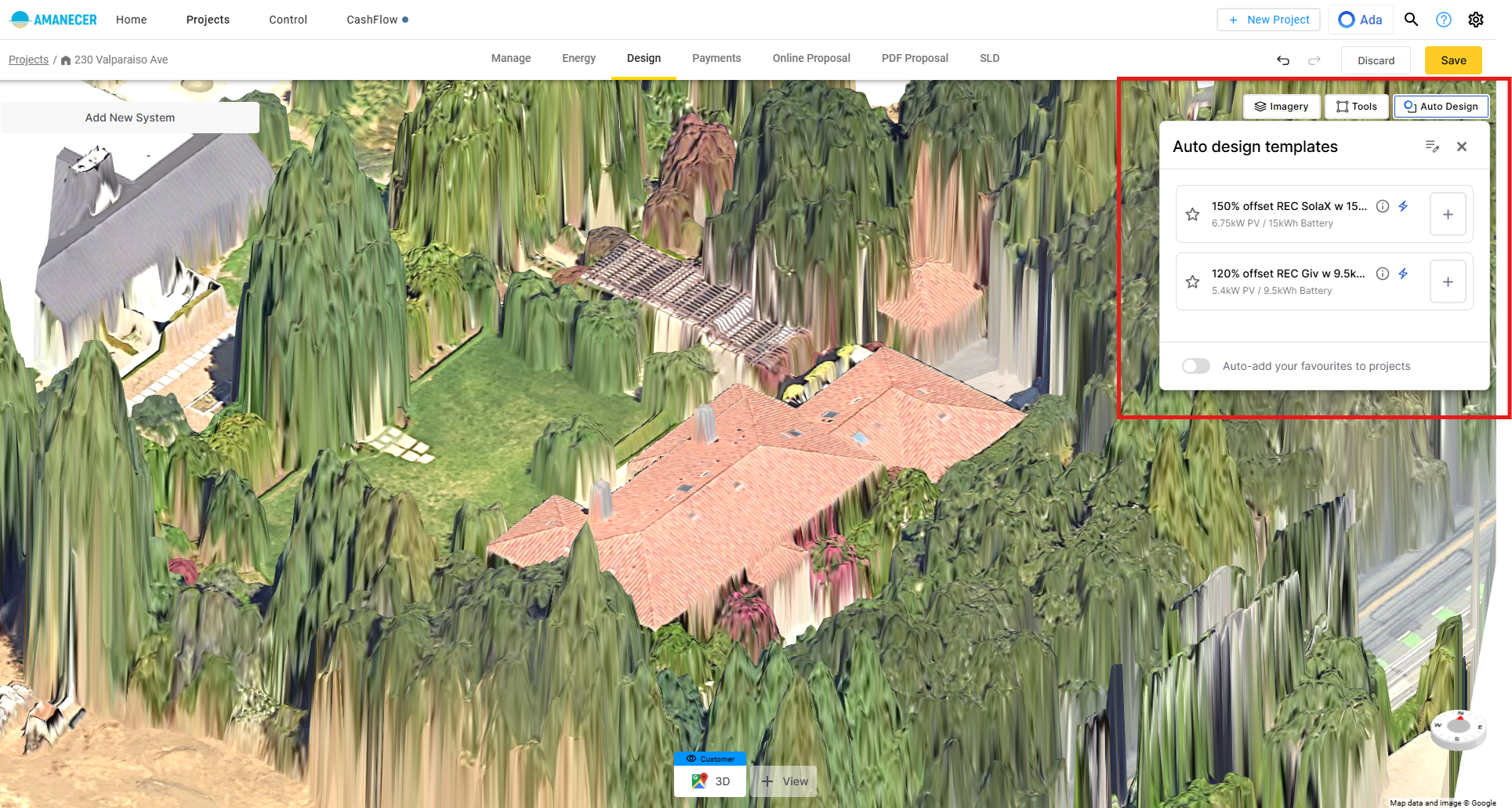

Ada Auto Design solo funciona de inmediato con imágenes 3D de alta calidad. Elija Google Solar API 3D o Nearmap 3D para usar Ada automáticamente.

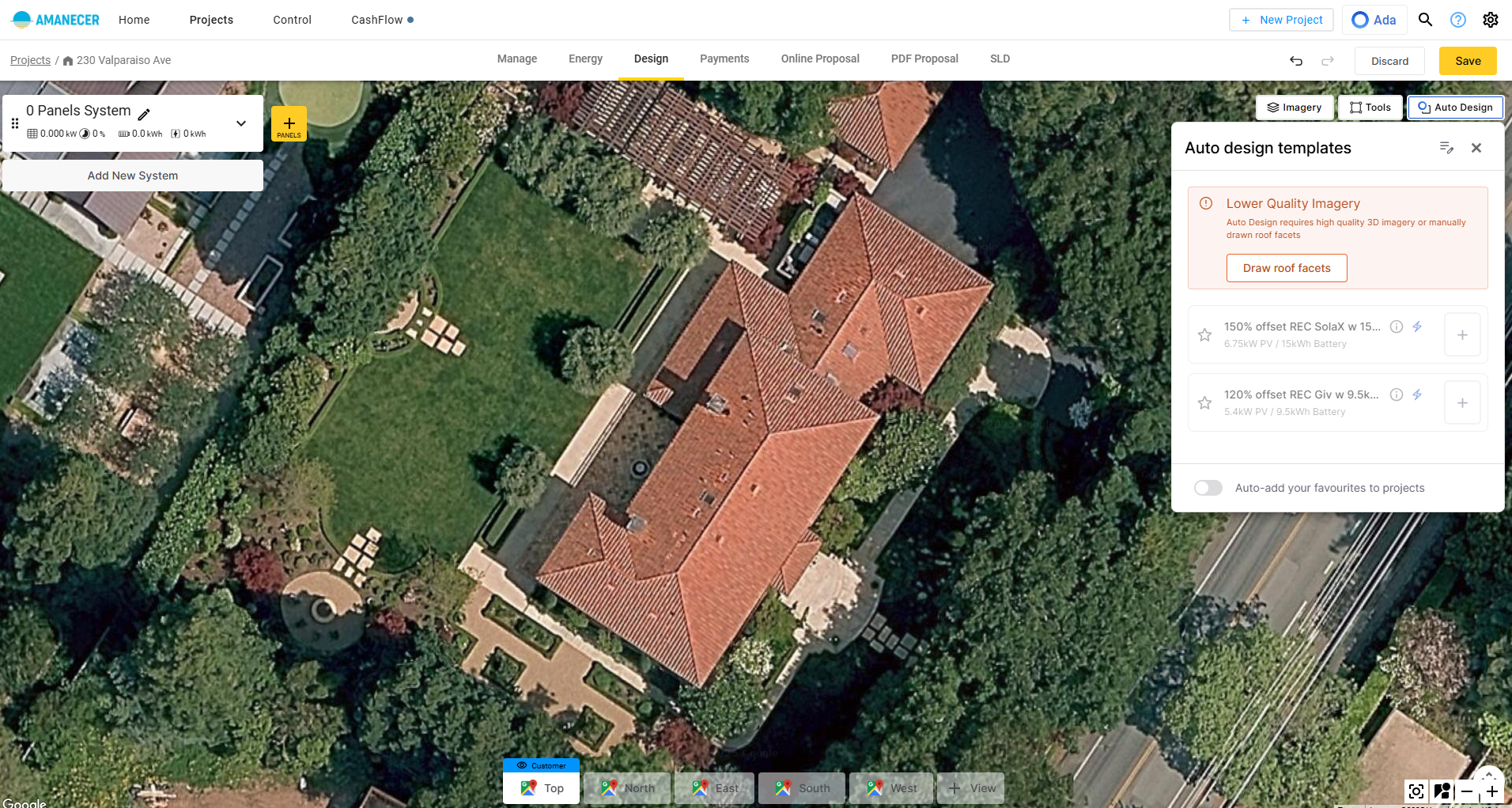

Si su ubicación solo tiene 2D o 3D de baja calidad, aún puede usar Ada dibujando las facetas, como normalmente se hace en OpenSolar (techo rápido o techo manual).

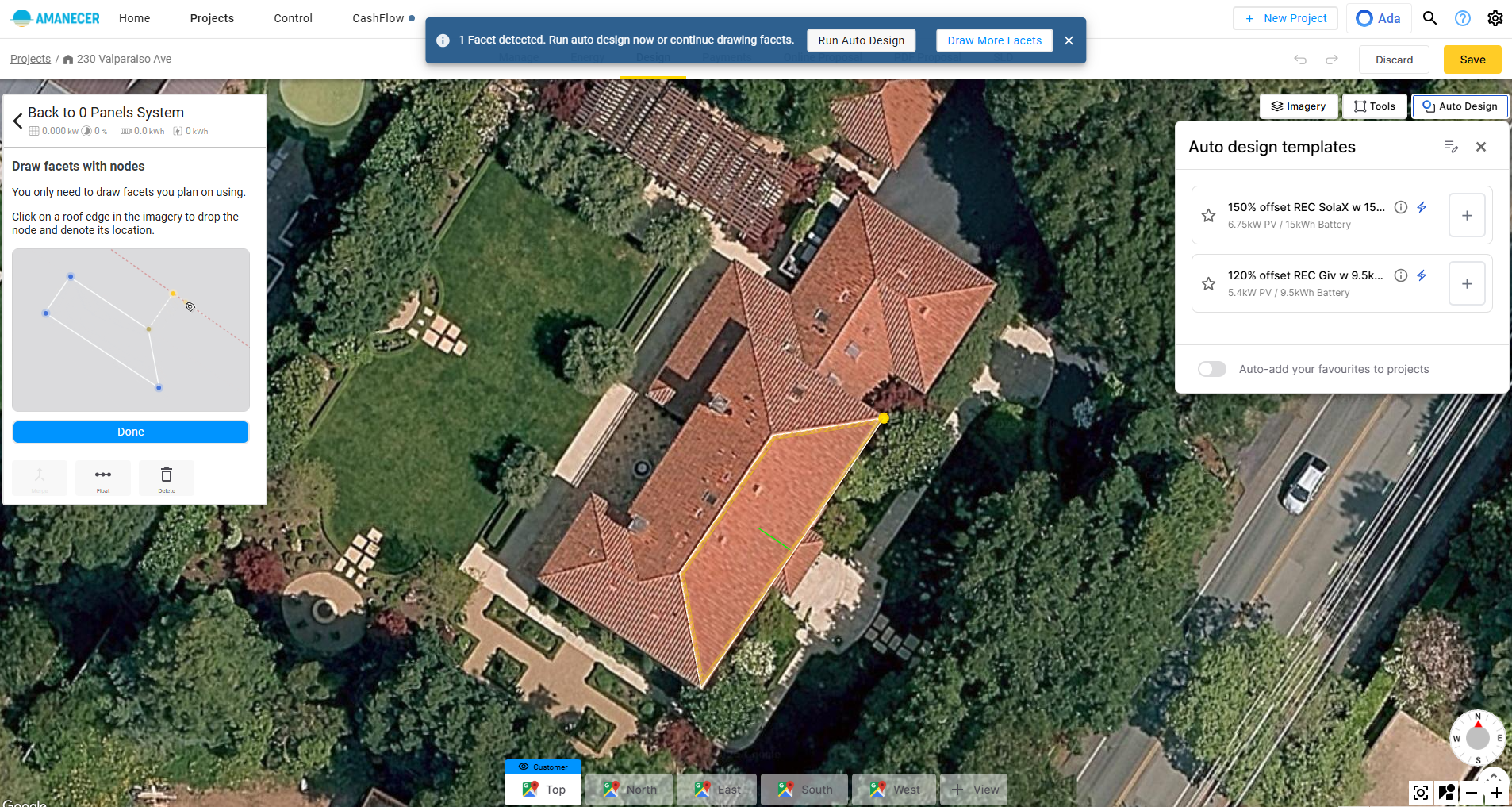

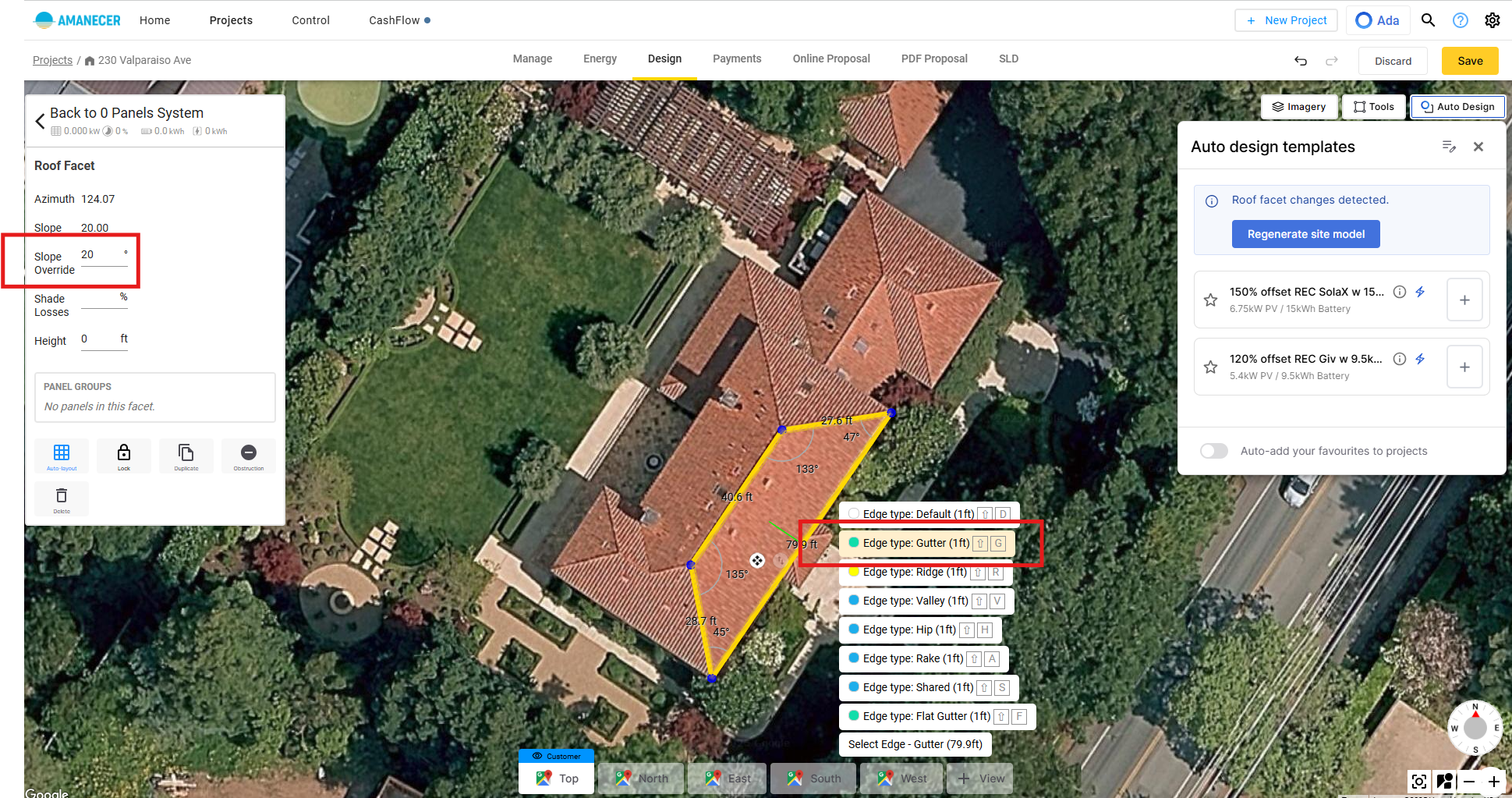

Para un techo manual, haga clic en cada faceta que desee dibujar. No olvide configurar la pendiente en el menú izquierdo e identificar la canaleta haciendo clic derecho en el borde correcto, para que OpenSolar pueda calcular con precisión el acimut y la pendiente, igual que en un diseño 2D.

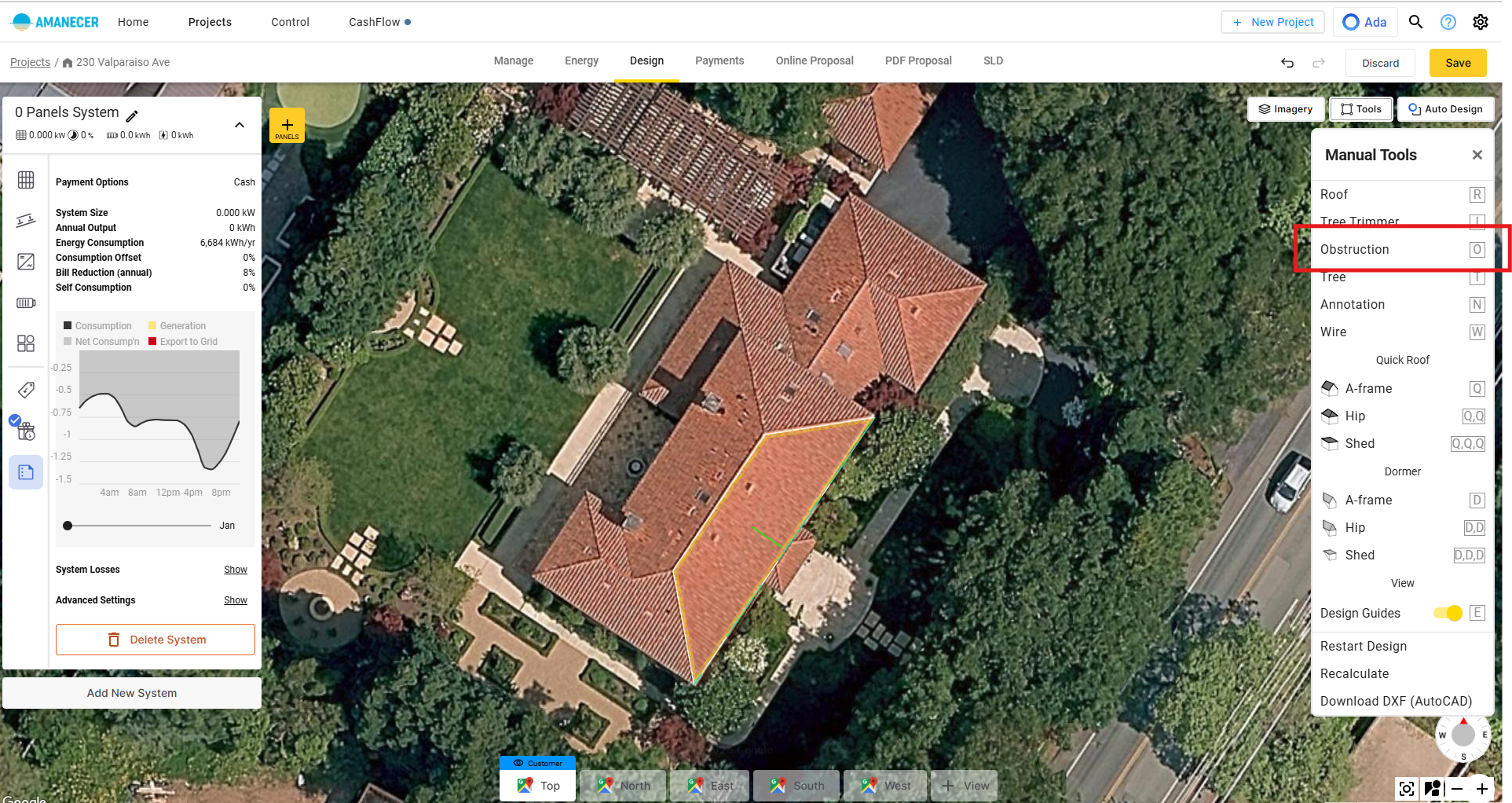

Si dibuja facetas, también deberá agregar las obstrucciones de la escena. La detección automática de obstrucciones de Ada solo está disponible en 3D actualmente.

Agregar sistemas Auto Design

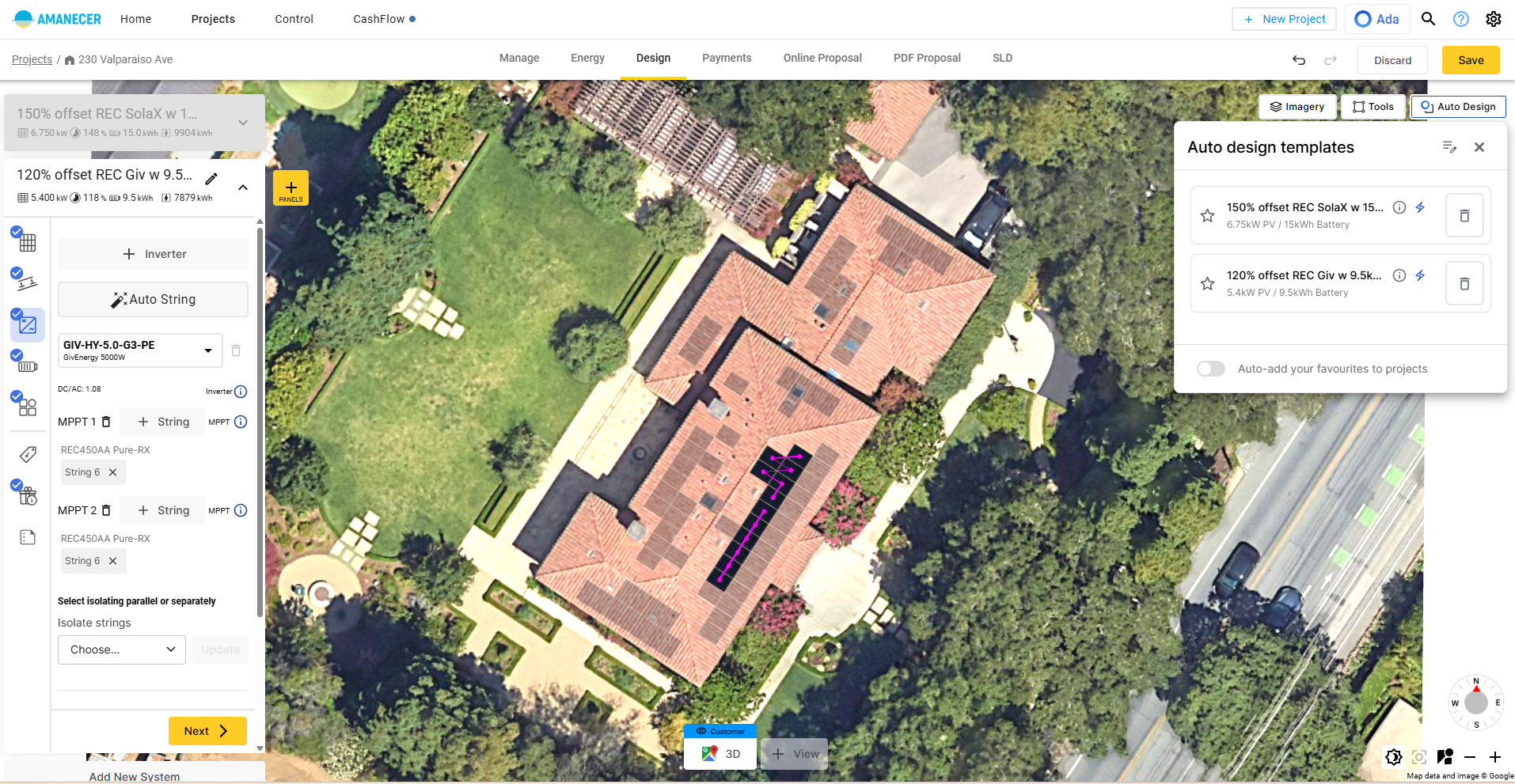

Una vez que haya elegido 3D o dibujado facetas, simplemente presione “+” para añadir Auto Designs a su proyecto. Ada creará sistemas que coincidan con la plantilla de Auto Design que usted configuró o que Ada recomendó.
Estas plantillas pueden personalizarse completamente en Control → Diseño y Hardware.

Opcional – modificar los resultados

¿Algunos paneles en un lugar incorrecto o difíciles de instalar? No hay problema, modifique la plantilla como lo haría en un diseño manual.
Una vez añadido un Auto Design, todos los sistemas funcionarán como un diseño manual normal y se podrán modificar de la misma manera.

Nota: Ada Auto Design también añadirá “paneles construibles” en otras facetas disponibles, aunque no sean necesarias, según el tamaño de la plantilla.
