Cómo diseñar sobre un sistema existente (Retrofit)

Resumen:

Cuando un cliente ya tiene un sistema solar y desea añadir nuevos equipos (p. ej., más paneles o una batería), OpenSolar permite modelar ampliaciones y actualizaciones con precisión y facilidad. Esta guía te muestra cómo crear el sistema existente, diseñar las ampliaciones y garantizar que la propuesta refleje únicamente los nuevos componentes.

Paso 1: Marcar el proyecto como ampliación/retrofit

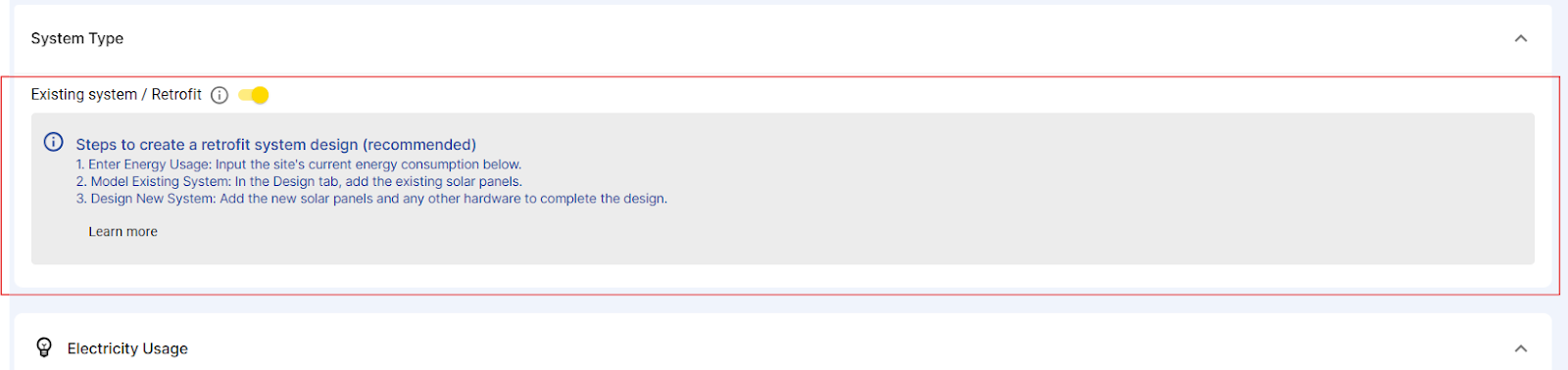

Una vez creado el proyecto, dirígete a la pestaña Energía. Desde allí, activa los ajustes de retrofit activando el interruptor „Sistema existente/Retrofit“.

Nota: También se puede hacer en la pestaña Diseño, con el mismo interruptor.

Paso 2: Introducir la producción del sistema

Para modelar con precisión tu proyecto de retrofit, primero debes introducir información sobre el sistema existente. Tienes tres opciones:

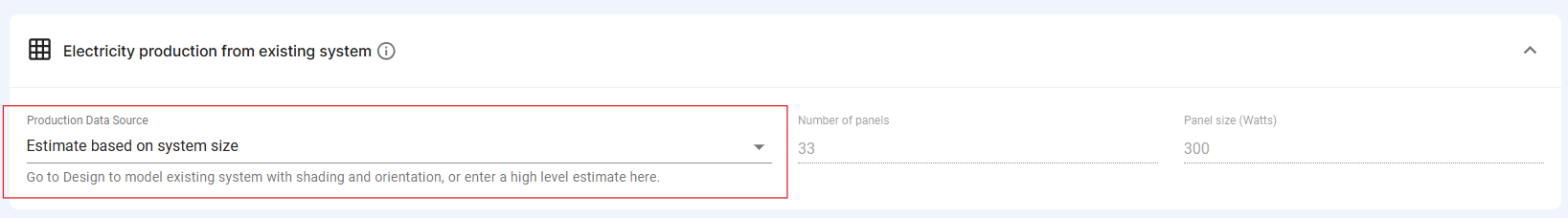

• Estimación según tamaño del sistema (predeterminado): OpenSolar construirá un sistema virtual y calculará su producción anual.

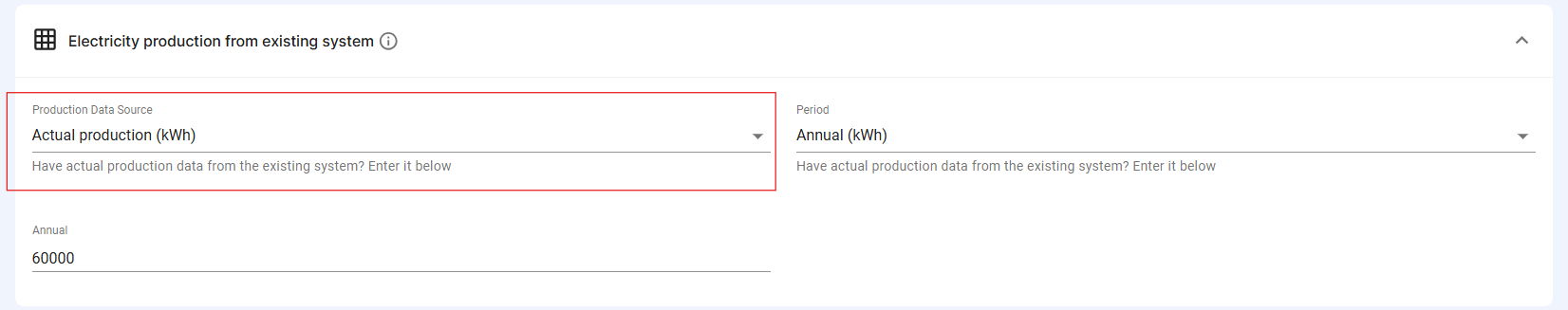

• Generación real (kWh): Selecciona esta opción si dispones de datos históricos de una aplicación de monitoreo o fuente similar. Se te pedirá ingresar valores y seleccionar una frecuencia.

Después de elegir una opción, continúa en la pestaña Diseño. Los siguientes pasos varían según lo seleccionado.

Si elegiste estimación según tamaño:

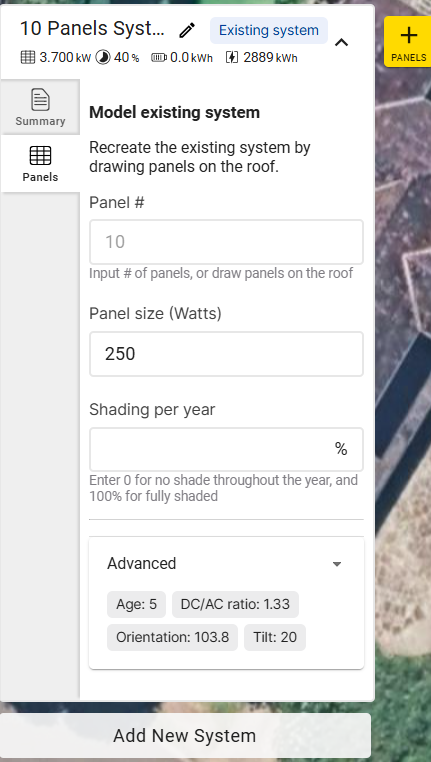

Deberás modelar el sistema existente dibujando los paneles en el techo y confirmando detalles clave como tamaño, antigüedad e inclinación.

Si elegiste generación real (kWh):

El sistema existente se representará con los datos de producción introducidos en la pestaña Energía. Puedes comenzar a añadir los nuevos sistemas de inmediato.

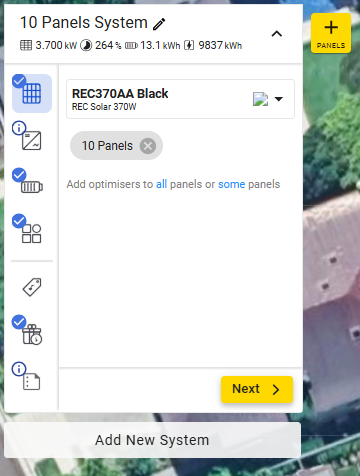

Paso 3: Añadir el nuevo sistema

Construye uno o más sistemas que quieras ofrecer a tu cliente, tal como lo harías normalmente en OpenSolar.

OpenSolar calculará la producción combinada total, pero solo tendrá en cuenta el nuevo sistema para costes, precios e incentivos.

Paso 4: Finalizar la propuesta

Para finalizar tu propuesta, dirígete a la pestaña Propuesta Online.

La propuesta se adaptará automáticamente a una plantilla de retrofit y será muy similar a una propuesta estándar de OpenSolar. La diferencia clave es que mostrará la producción combinada de los sistemas antiguo y nuevo.

Características principales de una propuesta de retrofit:

• Detalles del sistema existente: Incluye información sobre el tamaño del sistema y cálculos de producción (generación anual y autoconsumo).

• Precios & componentes: Solo el nuevo sistema se utiliza para calcular el precio total y la lista de componentes.

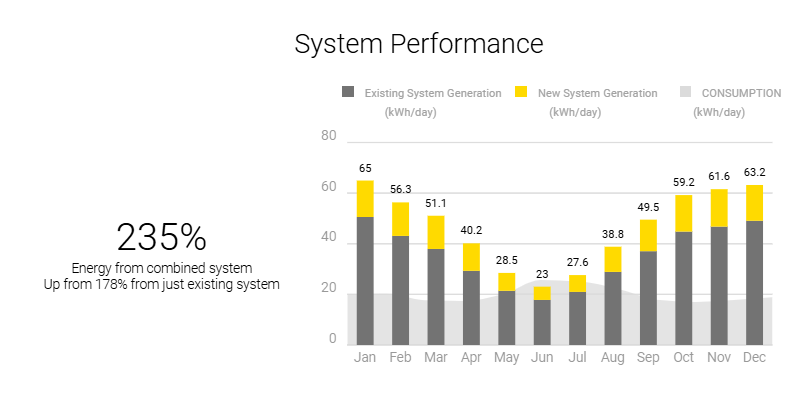

• Visualización de producción combinada: Si el nuevo sistema añade paneles, la propuesta mostrará la producción solar combinada de ambos sistemas.

Avanzado: Modelar el sistema completo

Si elegiste la opción de estimación pero deseas más control, puedes modelar el sistema completo. Esto es útil en ampliaciones complejas, donde necesitas añadir componentes específicos o verificar compatibilidad eléctrica (p. ej., añadir una batería de acoplamiento en corriente continua a un inversor híbrido).

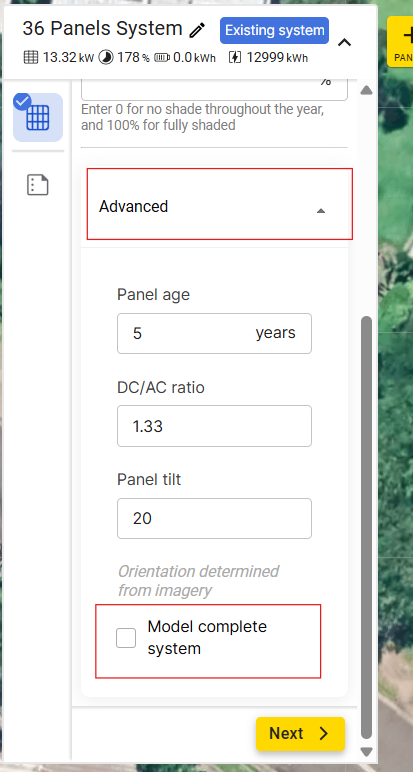

Para ello, ve a la pestaña Paneles, haz clic en Avanzado y selecciona „Modelar sistema completo“.

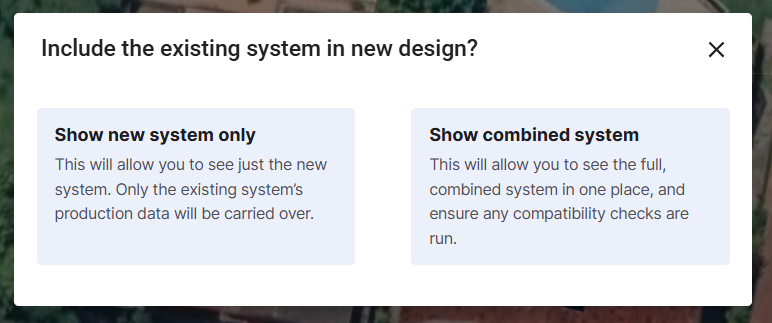

Al añadir el nuevo sistema, podrás elegir:

• Mostrar solo el nuevo sistema: El diseño comenzará vacío y añadirás únicamente los nuevos componentes.

• Mostrar sistema combinado: Incluirá todos los componentes existentes, útil para modificar hardware o comprobar compatibilidad.

Nota: La propuesta final solo mostrará y calculará los nuevos componentes. No obstante, los cálculos de producción (generación anual, autoconsumo) se basarán en la producción combinada de ambos sistemas.
