Añadir diferentes tipos de baterías a su proyecto

Resumen:

OpenSolar ahora admite añadir y modelar múltiples tipos de baterías dentro de un solo proyecto, lo que le permite simular configuraciones de baterías más avanzadas y realistas. Esta función es ideal para escenarios donde un sistema incluye baterías de diferentes marcas, tamaños o características de rendimiento.

Nota: Todas las baterías añadidas a un único diseño se modelan como parte del mismo sistema. Si necesita simularlas por separado (por ejemplo, para diferentes propuestas o propietarios), cree múltiples propuestas o sistemas en su lugar.

Cómo añadir múltiples tipos de baterías

Para incluir diferentes modelos de baterías en un sistema:

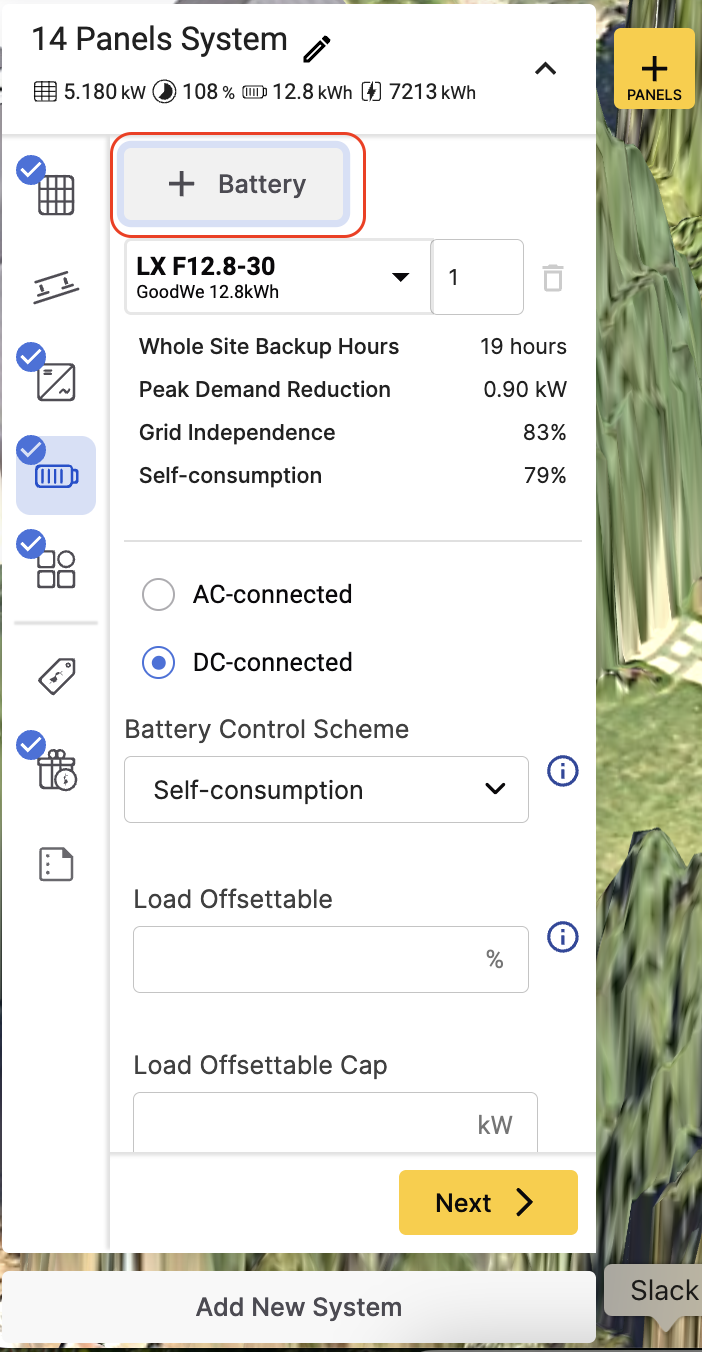

1. Navegue a la pestaña Diseño de su proyecto.

2. Abra la sección Batería.

3. Haga clic en el icono + Batería.

4. En el panel emergente, seleccione el primer modelo de batería que desea incluir.

5. Repita el proceso para añadir modelos adicionales de baterías al mismo sistema.

No hay límite en la cantidad de tipos de baterías diferentes que puede incluir en un diseño, y todas se modelarán juntas.

Cómo múltiples baterías afectan los cálculos de energía

Cuando se incluyen múltiples tipos de baterías en un proyecto, OpenSolar agrega sus métricas de rendimiento y calcula un perfil unificado del sistema. Así es como funciona el modelado:

Métricas agregadas

• Energía total
  Incluye:

  • Capacidad de carga en kWh

  • Capacidad óptima y degradada de energía

• Métricas de potencia

  • Potencia máxima pico

  • Potencia máxima continua

• Capacidad de garantía

  • Asumida a 1 ciclo por día, calculada por sistema

Parámetros promedio ponderados

OpenSolar utiliza un promedio ponderado por capacidad para representar parámetros de rendimiento entre tipos de baterías, tales como:

• Factor de envejecimiento de la batería

• Factor de profundidad de descarga (DoD)

• Eficiencia (total y unidireccional)

• Capacidad al final de la vida útil

• Capacidades utilizables (estándar y degradada)

Este enfoque asegura que la contribución de cada batería se refleje con precisión en el rendimiento a nivel del sistema.

Nota para instaladores: El voltaje de la batería no afecta la simulación. Es aceptable incluir baterías con diferentes voltajes en el mismo diseño. Sin embargo, tenga en cuenta las implicaciones de instalación en el mundo real.

Detrás de escena: metodología detallada de cálculo

Una vez que se añaden las especificaciones de la batería, OpenSolar realiza simulaciones horarias para estimar el comportamiento del sistema, incluyendo ciclos de carga/descarga, degradación de la capacidad y rendimiento utilizable.

4 áreas clave de entrada

1. Especificaciones de la batería

   • Tasas de carga/descarga

   • Curva de degradación

   • Eficiencia de ida y vuelta

   • Configurado en Control > Diseño y Hardware > Baterías

2. Esquema de control de la batería

   • Estrategia de carga/descarga

   • Capacidad reservada para uso pico

   • Lógica de exportación a la red

   • Se pueden crear esquemas personalizados

3. Tipo de conexión

   • Acoplado a CA vs. acoplado a CC

   • Influye en el sobredimensionamiento del PV y la configuración del sistema

4. Configuraciones de compensación de carga

   • Define cuánto de la carga del sitio puede compensar la batería

Salidas modeladas

Basado en las entradas anteriores, OpenSolar simula:

• Capacidad utilizable
  Ajustada por los límites de profundidad de descarga (DoD)

• Comportamiento de carga y descarga
  Limitado por las especificaciones de la batería; el exceso de energía solar se exporta si la batería está llena

• Pérdidas de eficiencia
  Calculadas usando valores de eficiencia de ida y vuelta

• Seguimiento de degradación
  El rendimiento a lo largo de la vida reduce la capacidad utilizable con el tiempo

• Temporización de descarga
  Sigue el esquema de control seleccionado (por ejemplo, seguimiento de carga por defecto)
