Cómo diseñar en 3D

Resumen:

Este artículo te guía a través del proceso de diseño de un proyecto solar en modo 3D dentro de OpenSolar. Cubre la selección del modo de diseño e imágenes, la adición y configuración del hardware (paneles, inversores, baterías), la configuración de precios e incentivos, la gestión de vistas y la adición de opciones de pago.

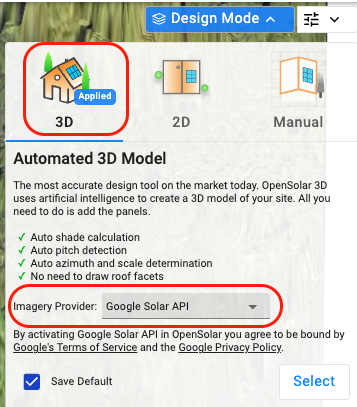

Selección del modo de diseño:

Para comenzar:

• En la esquina superior derecha de la ventana de diseño, expande el menú desplegable Modo de Diseño.

• Elige 3D entre las opciones disponibles (3D, 2D, Manual).

• Selecciona tu proveedor de imágenes.

• Haz clic en Seleccionar para confirmar y cambiar al modo 3D.

Añadiendo tu hardware:

Todos los componentes de hardware se acceden a través del menú lateral izquierdo, organizados en pestañas:

Añadiendo tu panel:

Haz clic en la pestaña Panel.

Usa el menú desplegable de paneles para seleccionar tu panel preferido. Usa la barra de búsqueda para localizar componentes por nombre o código.

Haz clic en + Panel. Un icono de panel se adjuntará a tu cursor.

Haz clic y arrastra para dibujar conjuntos de paneles en el techo. Haz clic nuevamente en el botón + Panel para crear conjuntos adicionales.

Después de la colocación:

• Haz clic en un conjunto específico para abrir su panel de configuración (el conjunto se resaltará en amarillo).

• Introduce los siguientes detalles:

  • Estructura: Montaje enrasado, inclinación simple o inclinación doble.

  • Azimut: Esto ya estará completado según la colocación del panel.

  • Pendiente: Este dato ya estará agregado según la colocación del panel. Es el ángulo del techo (no de la estructura).

  • Inclinación Relativa: Aparece con las opciones de estructura inclinada; es el ángulo de inclinación de la estructura.

  • Orientación: Vertical u horizontal.

  • Altura desde el suelo: Distancia desde el techo hasta la parte inferior del panel.

  • Sombreado: Expande la sección Sombreado para revisar la información de sombreado. El sombreado se proporciona automáticamente en 3D y no requiere entrada manual como en el modo 2D o manual.

Añadiendo un inversor:

• Ve a la pestaña Inversor.

• Haz clic en + Inversor.

• Usa el menú desplegable y la barra de búsqueda para seleccionar tu inversor.

Configuración de cadenas para el inversor:

Después de seleccionar el inversor, haz clic en + Cadena para comenzar a asignar cadenas.

Añade MPPTs y asigna cadenas seleccionando una cadena y arrastrando sobre los paneles para conectarlos.

Añadiendo una batería:

• Navega a la pestaña Batería.

• Haz clic en + Batería.

• Usa el menú desplegable y la barra de búsqueda para seleccionar tu batería.

Una vez añadida, configura:

• Tipo de conexión: AC o DC.

• Esquema de control de batería: Hay opciones predefinidas disponibles, o puedes crear tu propio esquema.

• Inversor de batería - Si la batería tiene un inversor AC, en lugar de un inversor híbrido, selecciónalo aquí. Esta opción solo aparece cuando la batería está configurada para conexión AC.

• Opción de fin de vida útil de la batería: Selecciona qué sucede con la batería una vez que alcanza el fin de su vida útil. Las siguientes opciones están disponibles:

  • Retirar - Esto significa que la batería será retirada del hogar y ya no contribuirá a los ahorros.

  • Reemplazar - Esto significa que el propietario reemplazará la batería para asegurar que continúe recibiendo ahorros.

  • Extender más allá de la garantía - La batería no expirará con la garantía sino que se extenderá.

• Accesorios para la batería - Selecciona cualquier otro accesorio para la batería

• Precio de la batería en la propuesta - Si el precio de la batería ya está incluido en el precio que has establecido, por favor selecciona este botón y añade el precio. La propuesta mostrará tu precio total actual que fue establecido en la pestaña de precios y una línea para mostrar el precio de la batería. Ten en cuenta que el precio ingresado aquí no se suma al precio establecido en la pestaña de precios.

Nota: Si no ves el componente que necesitas, envía un ticket con las especificaciones y el equipo lo añadirá.

Configuración de precios:

Abre la pestaña Precios.

Selecciona tu Esquema de Precios del menú desplegable.

Si usas cálculo de margen o recargo, selecciona un Esquema de Costos de:

Usa el campo Monto No Solar Incluido para ingresar montos (por ejemplo, techado) que no deben contar para el ITC.

Para añadir costos o descuentos:

• Haz clic en + Recargo/Descuento.

• Elige entre recargos preconfigurados o crea uno manualmente.

Al final de la sección, se mostrará un desglose:

• Costo: Costo de instalación para tu empresa.

• Precio: Precio del sistema para el cliente.

Nota: El esquema de precios y el esquema de costos deben ser creados en la sección control > Precios y Pagos para que aparezcan en el diseño

Añadiendo incentivos:

Haz clic en la pestaña Incentivos.

Se mostrarán los incentivos predeterminados aplicados automáticamente.

Para modificar, haz clic en Anular Incentivos Predeterminados y elige entre las opciones disponibles.

Añadiendo vistas para el cliente:

El modo 3D genera automáticamente la vista 3D para tu cliente. Para añadir más:

Desplázate hasta el final y haz clic en + Vista.

Si las posiciones de los paneles cambian entre vistas:

• Haz clic en el botón Alinear.

• Mueve los paneles atenuados a su lugar.

• Haz clic en Alinear nuevamente para confirmar los cambios.

Recuerda guardar el diseño una vez completado.

Añadiendo opciones de pago:

Navega a la pestaña Pagos.

Cualquier opción de pago predeterminada ya estará añadida.

Haz clic en + Añadir opción de pago para incluir opciones adicionales.

Usa el icono de elipsis (⋮) en la parte superior derecha de cualquier opción de pago para eliminarla.
