Hoe ontwerp je op een bestaand systeem (Retrofit)

Samenvatting:

Wanneer een klant al een zonne-energiesysteem heeft en nieuw materiaal wil toevoegen (bijv. extra panelen of een batterij), stelt OpenSolar u in staat om retrofits en upgrades nauwkeurig en eenvoudig te modelleren. Deze handleiding leidt u door het aanmaken van het bestaande systeem, het ontwerpen van de upgrades en ervoor zorgen dat het voorstel alleen de nieuwe componenten weergeeft.

Stap 1: Markeer het project als een retrofit

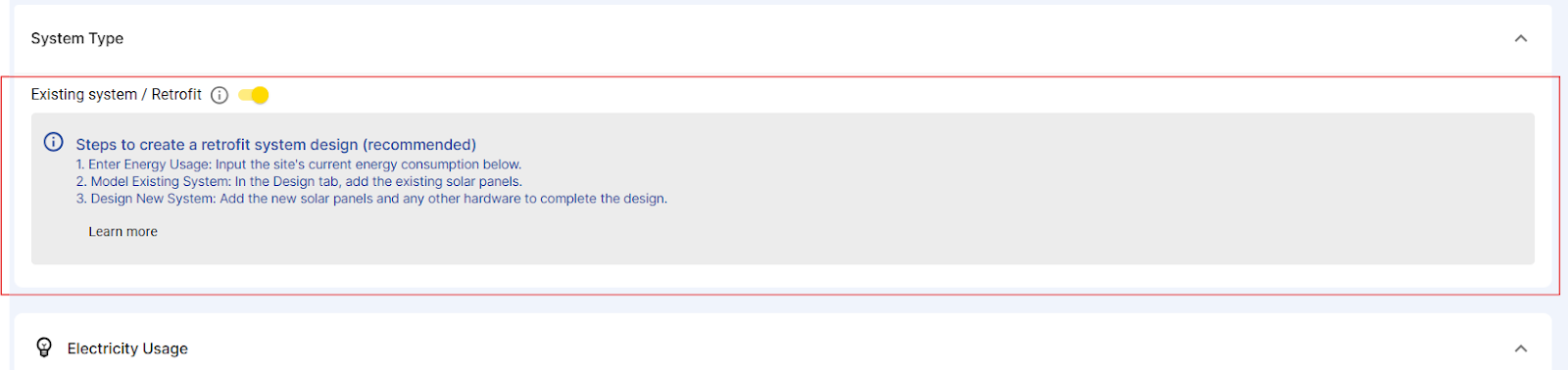

Nadat u een project hebt aangemaakt, gaat u naar het tabblad Energie. Activeer daar de retrofit-instellingen door de schakelaar Bestaand systeem/Retrofit aan te zetten.

Opmerking: dit kan ook in het tabblad Ontwerp worden gedaan.

Stap 2: Voer de systeemproductie in

Om uw retrofitproject nauwkeurig te modelleren, moet u eerst informatie over het bestaande systeem invoeren. U hebt drie opties:

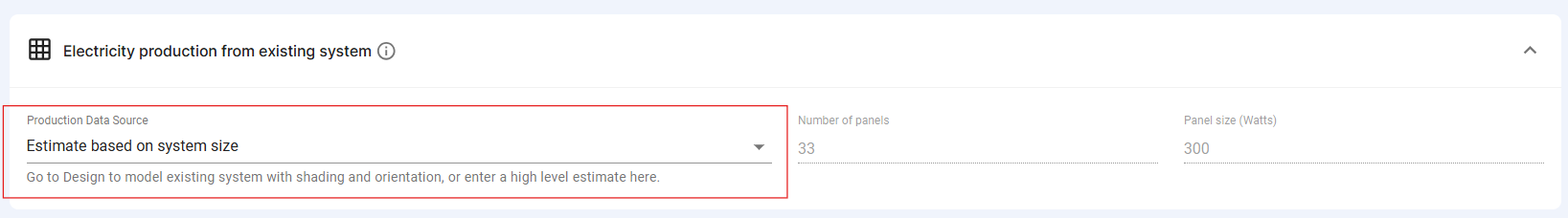

• Schatting op basis van systeemgrootte (standaard): OpenSolar bouwt een virtueel systeem en berekent de jaarlijkse opbrengst.

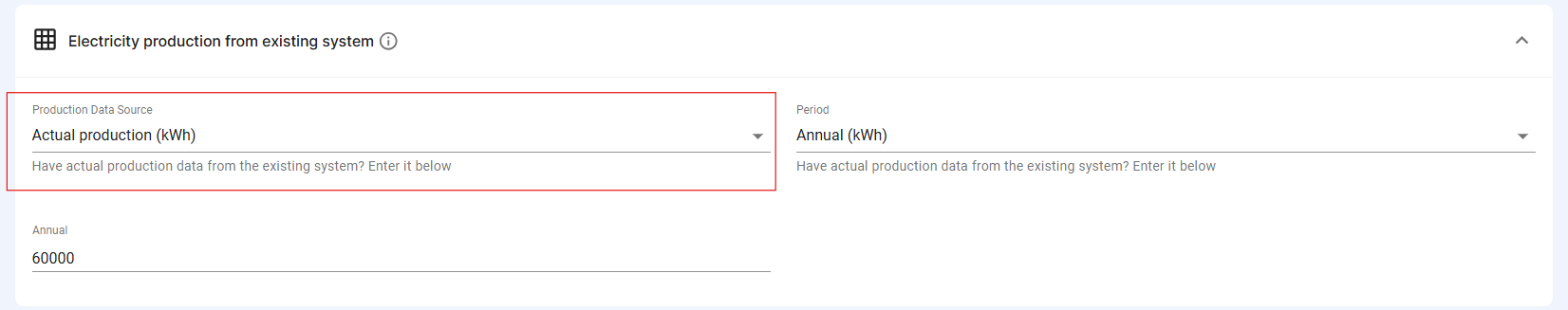

• Werkelijke opbrengst (kWh): Kies dit als u historische productiedata hebt van een monitoringsapp of een vergelijkbare bron. U wordt gevraagd waarden en frequentie in te voeren.

Ga vervolgens naar het tabblad Ontwerp. De vervolgstappen variëren afhankelijk van uw keuze.

Bij schatting op basis van systeemgrootte:

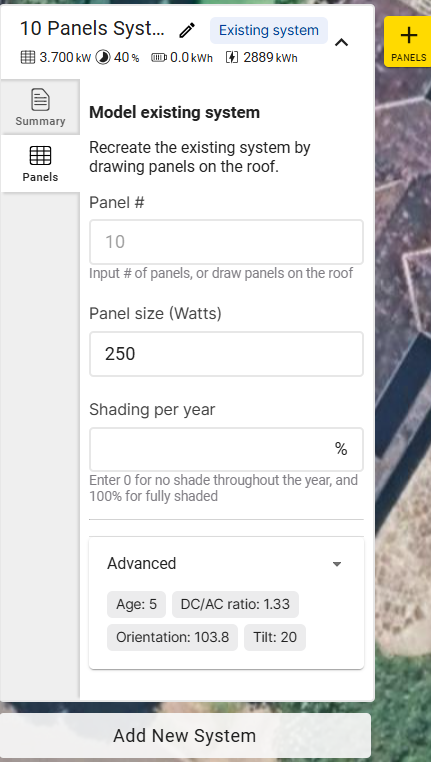

modelleer het bestaande systeem door panelen te tekenen en details te bevestigen (paneelgrootte, leeftijd, helling).

Bij werkelijke opbrengst (kWh):

het bestaande systeem wordt weergegeven door de ingevoerde data in Energie. U kunt direct nieuwe systemen toevoegen.

Stap 3: Voeg uw nieuwe systeem/s toe

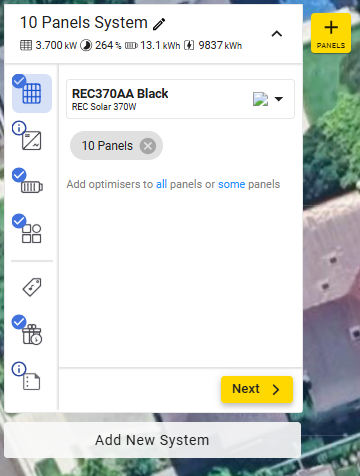

Bouw een of meer nieuwe systemen zoals u gewend bent in OpenSolar.
OpenSolar berekent de totale gecombineerde productie, maar gebruikt alleen het nieuwe systeem voor kosten, prijzen en incentives.

Stap 4: Rond het voorstel af

Ga naar het tabblad Online voorstel.
Het voorstel past zich automatisch aan een retrofit-sjabloon aan en lijkt sterk op een standaardvoorstel.

Belangrijkste kenmerken van een retrofitvoorstel:

• Details bestaand systeem: grootte en productie (jaarlijkse opbrengst, eigen verbruik).

• Prijzen & componenten: alleen het nieuwe systeem telt mee voor kosten en componenten.

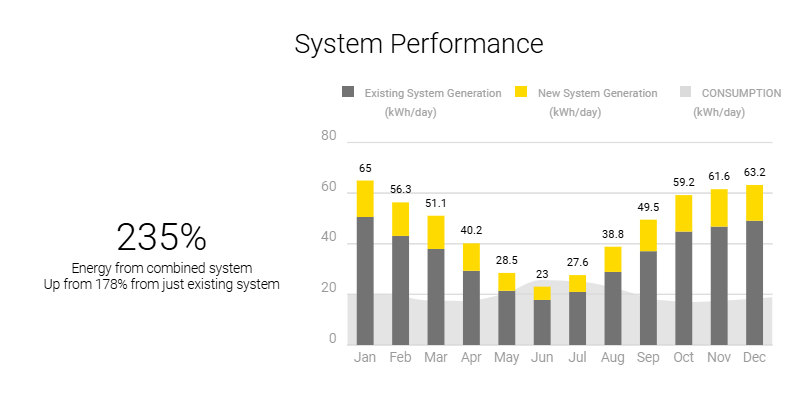

• Weergave gecombineerde productie: toont de totale productie van beide systemen voor een volledig beeld.

Geavanceerd: Volledig systeem modelleren

Als u voor een schatting hebt gekozen maar meer controle wilt, kunt u het volledige systeem modelleren. Dit is nuttig bij complexe retrofits (bijv. een DC-gekoppelde batterij toevoegen aan een hybride omvormer).

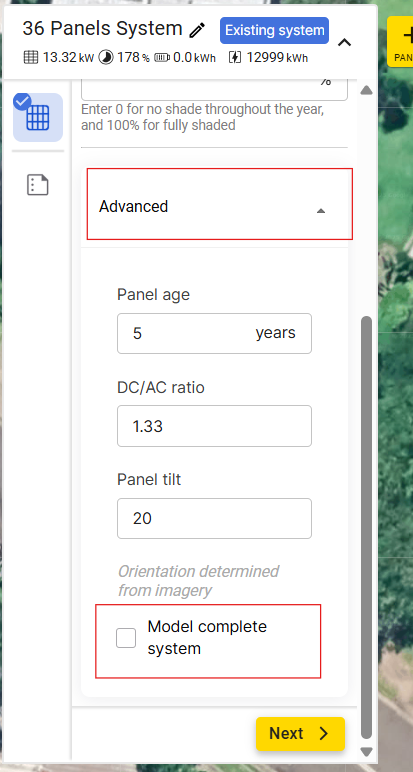

Ga naar het tabblad Panelen → Geavanceerd → Volledig systeem modelleren.

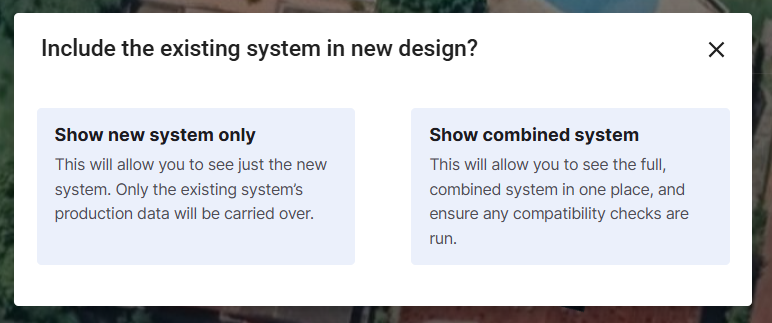

Bij het toevoegen van een nieuw systeem hebt u de keuze:

• Alleen nieuw systeem tonen: ontwerp start leeg.

• Gecombineerd systeem tonen: ontwerp bevat ook bestaande componenten, handig voor compatibiliteit.

Opmerking: het voorstel toont en berekent alleen de nieuwe componenten, maar productiegegevens zijn gebaseerd op de gecombineerde output.
