Verschillende soorten batterijen toevoegen aan uw project

Samenvatting:

OpenSolar ondersteunt nu het toevoegen en modelleren van meerdere soorten batterijen binnen één project, waardoor u geavanceerdere en realistischere batterijconfiguraties kunt simuleren. Deze functie is ideaal voor scenario's waarbij een systeem batterijen van verschillende merken, maten of prestatiekenmerken bevat.

Opmerking: Alle batterijen die aan één ontwerp worden toegevoegd, worden gemodelleerd als onderdeel van hetzelfde systeem. Als u ze afzonderlijk wilt simuleren (bijvoorbeeld voor verschillende voorstellen of eigenaren), maak dan in plaats daarvan meerdere voorstellen of systemen aan.

Hoe meerdere batterijtypes toe te voegen

Om verschillende batterijmodellen in één systeem op te nemen:

1. Ga naar het tabblad Ontwerp van uw project.

2. Open de sectie Batterij.

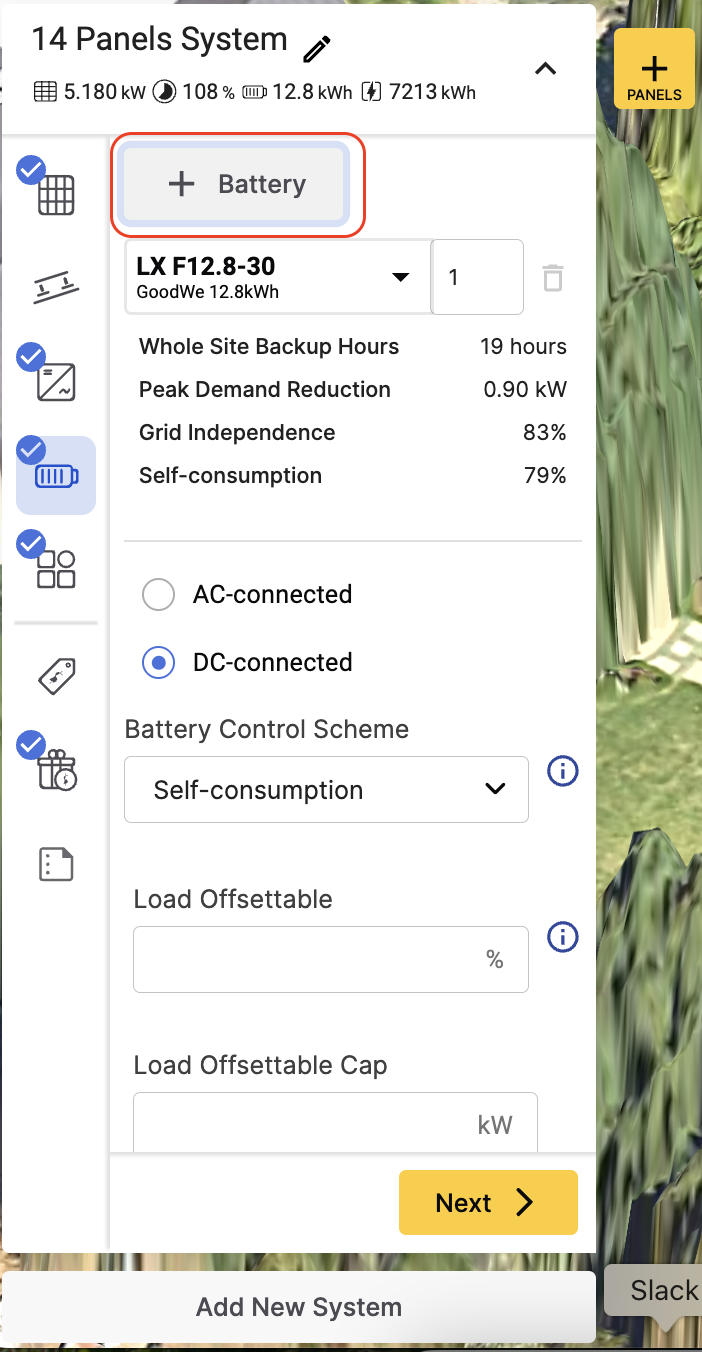

3. Klik op het pictogram + Batterij.

4. Selecteer in het uitklappaneel het eerste batterijmodel dat u wilt toevoegen.

5. Herhaal het proces om extra batterijmodellen aan hetzelfde systeem toe te voegen.

Er is geen limiet aan hoeveel verschillende batterijtypes u in een ontwerp kunt opnemen, en ze worden allemaal samen gemodelleerd.

Hoe meerdere batterijen de energieberekeningen beïnvloeden

Wanneer meerdere batterijtypes in een project worden opgenomen, aggregeert OpenSolar hun prestatiegegevens en berekent het een uniform systeemprofiel. Zo werkt het modelleren:

Geaggregeerde statistieken

• Totale energie
  Omvat:

  • kWh laadcapaciteit

  • Optimale en gedegradeerde energiecapaciteit

• Vermogensstatistieken

  • Piekvermogen

  • Continu maximaal vermogen

• Garantiecapaciteit

  • Uitgegaan van 1 cyclus per dag, berekend per systeem

Gewogen gemiddelde parameters

OpenSolar gebruikt een capaciteitsgewogen gemiddelde om prestatieparameters over batterijtypes weer te geven, zoals:

• Batterij verouderingsfactor

• Diepte van ontlading (DoD) factor

• Efficiëntie (totaal en eenrichtings)

• Einde levensduur capaciteit

• Gebruikbare capaciteiten (standaard en gedegradeerd)

Deze aanpak zorgt ervoor dat de bijdrage van elke batterij nauwkeurig wordt weerspiegeld in de systeemprestaties.

Installateursopmerking: Batterij spanning beïnvloedt de simulatie niet. Het is acceptabel om batterijen met verschillende spanningen in hetzelfde ontwerp op te nemen. Wees echter bewust van de praktische installatie-implicaties.

Achter de schermen: Gedetailleerde berekeningsmethodologie

Zodra batterij specificaties zijn toegevoegd, voert OpenSolar uurlijkse simulaties uit om het systeemgedrag te schatten, inclusief laad-/ontlaadcycli, capaciteitsdegradatie en bruikbare doorvoer.

4 belangrijke invoergebieden

1. Batterijspecificaties

   • Laad-/ontlaadsnelheden

   • Degradatiecurve

   • Rondreis efficiëntie

   • Geconfigureerd in Control > Ontwerp & Hardware > Batterijen

2. Batterij besturingsschema

   • Laad-/ontlaadstrategie

   • Gereseveerde capaciteit voor piekgebruik

   • Logica voor netexport

   • Aangepaste schema's kunnen worden gemaakt

3. Type aansluiting

   • AC-gekoppeld versus DC-gekoppeld

   • Beïnvloedt PV-oversizing en systeemconfiguratie

4. Instellingen voor belastingcompensatie

   • Bepaalt hoeveel van de sitebelasting de batterij mag compenseren

Gemodelleerde outputs

Op basis van bovenstaande invoer simuleert OpenSolar:

• Gebruikbare capaciteit
  Aangepast aan de limieten van de diepte van ontlading (DoD)

• Laad- en ontlaadgedrag
  Beperkt door batterijspecificaties; overtollige zonne-energie wordt geëxporteerd als de batterij vol is

• Efficiëntieverliezen
  Berekenen met behulp van rondreis efficiëntiewaarden

• Degradatietracking
  Levensduur doorvoer vermindert de bruikbare capaciteit in de tijd

• Ontlaadtiming
  Volgt het geselecteerde besturingsschema (bijvoorbeeld standaard belastingvolgend)
