Hoe te ontwerpen in 3D

Samenvatting:

Dit artikel begeleidt u door het proces van het ontwerpen van een zonne-energieproject in 3D-modus binnen OpenSolar. Het behandelt het selecteren van de ontwerpmodus en beeldmateriaal, het toevoegen en configureren van hardware (panelen, omvormers, batterijen), het instellen van prijzen en stimulansen, het beheren van weergaven en het toevoegen van betaalopties.

Ontwerpmodus selecteren:

Om te beginnen:

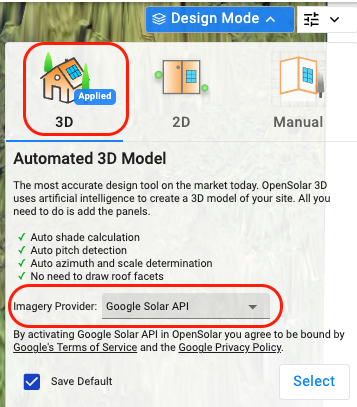

• Vouw in de rechterbovenhoek van het ontwerpvenster de dropdown Ontwerpmodus uit.

• Kies 3D uit de beschikbare opties (3D, 2D, Handmatig).

• Selecteer uw beeldmateriaalprovider.

• Klik op Selecteren om te bevestigen en over te schakelen naar de 3D-modus.

Uw hardware toevoegen:

Alle hardwarecomponenten zijn toegankelijk via het linkermenu, georganiseerd in tabbladen:

Uw paneel toevoegen:

Klik op het tabblad Paneel.

Gebruik de paneeldropdown om uw voorkeurspaneel te selecteren. Gebruik de zoekbalk om componenten te vinden op naam of code.

Klik op + Paneel. Een paneelicoon zal aan uw cursor worden gekoppeld.

Klik en sleep om paneelarrays op het dak te tekenen. Klik opnieuw op de + Paneel-knop om extra arrays te maken.

Na plaatsing:

• Klik op een specifieke array om het instellingenpaneel te openen (de array wordt geel gemarkeerd).

• Voer de volgende gegevens in:

  • Montage: Vlakmontage, enkele helling of dubbele helling.

  • Azimut: Dit wordt al voor u ingevuld op basis van de paneelplaatsing.

  • Hellingshoek: Deze gegevens zijn al toegevoegd op basis van de paneelplaatsing. Dit is de hoek van het dak (niet van de montage).

  • Relatieve helling: Verschijnt bij hellingsmontageopties; dit is de hellingshoek van de montage.

  • Oriëntatie: Staand of liggend.

  • Grondspeling: Afstand van het dak tot de onderkant van het paneel.

  • Schaduw: Vouw de sectie Schaduw uit om schaduwgegevens te bekijken. De schaduw wordt automatisch gegeven in 3D en vereist geen handmatige invoer zoals in 2D of handmatige modus.

Een omvormer toevoegen:

• Ga naar het tabblad Omvormer.

• Klik op + Omvormer.

• Gebruik de dropdown en zoekbalk om uw omvormer te selecteren.

De omvormer bedraden:

Na het selecteren van de omvormer, klik op + String om te beginnen met het toewijzen van strings.

Voeg MPPT's toe en wijs strings toe door een string te selecteren en over panelen te slepen om ze te verbinden.

Een batterij toevoegen:

• Navigeer naar het tabblad Batterij.

• Klik op + Batterij.

• Gebruik de dropdown en zoekbalk om uw batterij te selecteren.

Eenmaal toegevoegd, configureer:

• Aansluitingstype: AC of DC.

• Batterijcontroleschema: Vooraf gedefinieerde opties zijn beschikbaar, of u kunt uw eigen schema maken.

• Batterijomvormer - Als de batterij een AC-omvormer heeft, in plaats van een hybride omvormer, selecteer deze hier. Deze optie wordt alleen weergegeven wanneer de batterij is ingesteld op AC-verbinding.

• Optie batterij einde levensduur: Selecteer wat er met de batterij gebeurt zodra deze het einde van zijn levensduur bereikt. De volgende opties zijn beschikbaar:

  • Verwijderen - Dit betekent dat de batterij uit de woning wordt verwijderd en niet langer bijdraagt aan de besparingen.

  • Vervangen - Dit betekent dat de huiseigenaar de batterij zal vervangen om te zorgen dat de besparingen blijven doorgaan.

  • Verlenging na garantie - De batterij verloopt niet aan het einde van de garantie maar wordt verlengd.

• Batterijaccessoires - Selecteer eventuele andere accessoires voor de batterij

• Batterijprijs in voorstel - Als de prijs van de batterij al is opgenomen in de prijs die u hebt ingesteld, selecteer dan deze knop en voeg de prijs toe. Het voorstel toont uw huidige totaalprijs die is ingesteld in het prijstabblad en een regel om de prijs van de batterij te tonen. Houd er rekening mee dat de hier ingevoerde prijs niet bovenop de prijs in het prijstabblad wordt opgeteld.

Opmerking: Als u het benodigde component niet ziet, stuur dan een ticket met de specificaties en het team zal het toevoegen.

Prijsconfiguratie:

Open het tabblad Prijzen.

Selecteer uw Prijsschema uit de dropdown.

Als u markup of marge berekening gebruikt, selecteer dan een Kostenmodel uit:

Gebruik het veld Niet-Zonnebedrag inbegrepen om bedragen in te voeren (bijv. dakbedekking) die niet meegeteld moeten worden voor ITC.

Om kosten of kortingen toe te voegen:

• Klik op + Toeslag/Korting.

• Kies uit vooraf geconfigureerde toeslagen of maak er handmatig een aan.

Onderaan de sectie wordt een uitsplitsing weergegeven:

• Kosten: Installatiekosten voor uw bedrijf.

• Prijs: Klantgerichte systeemprijs.

Opmerking: Prijsschema en kostenmodel moeten worden aangemaakt in de sectie controle > Prijzen en Betalingen om in het ontwerp te verschijnen

Stimulansen toevoegen:

Klik op het tabblad Stimulansen.

Eventuele standaard automatisch toegepaste stimulansen worden weergegeven.

Om te wijzigen, klik op Standaardstimulansen negeren en kies uit beschikbare opties.

Weergaven toevoegen voor de klant:

De 3D-modus genereert automatisch de 3D weergave voor uw klant. Om meer toe te voegen:

Scroll naar beneden en klik op + Weergave.

Als paneelposities verschuiven tussen weergaven:

• Klik op de knop Uitlijnen.

• Verplaats de grijs gemaakte panelen naar de juiste plaats.

• Klik opnieuw op Uitlijnen om de wijzigingen te bevestigen.

Vergeet niet op te slaan als het ontwerp klaar is.

Betaalopties toevoegen:

Navigeer naar het tabblad Betalingen.

Eventuele standaard betaalopties zijn al toegevoegd.

Klik op + Betaaloptie toevoegen om extra opties toe te voegen.

Gebruik het ellipsis (⋮) icoon rechtsboven bij een betaaloptie om deze te verwijderen.
