Meerdere paneeltypes toevoegen aan hetzelfde systeem

Hoe meerdere paneeltypes aan uw ontwerp toe te voegen:

Volg de onderstaande stappen om te beginnen met het gebruik van meerdere paneeltypes in één systeem:

Voeg uw eerste paneelarray toe:

• Selecteer uw + Paneel knop en teken uw array uit.

Opmerking: Standaard wordt het paneeltype toegepast dat uw standaardmodule is (ingesteld in uw Ontwerpinstellingen).

• U kunt het geselecteerde paneel zien binnen het Paneel-tabblad in het menu aan de linkerkant.

Voeg een tweede paneelarray toe:

• Klik opnieuw op de + Panelen knop om een nieuwe array aan uw ontwerp toe te voegen.

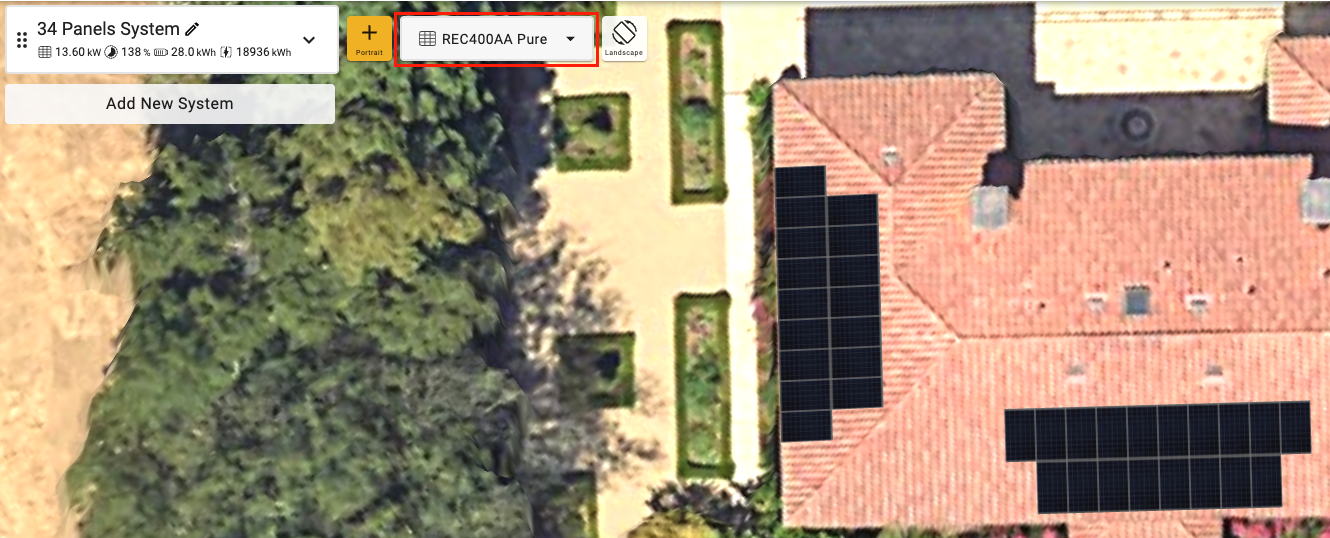

• Gebruik de paneel-dropdown naast de + Paneel knop om een ander paneel voor de array te kiezen.

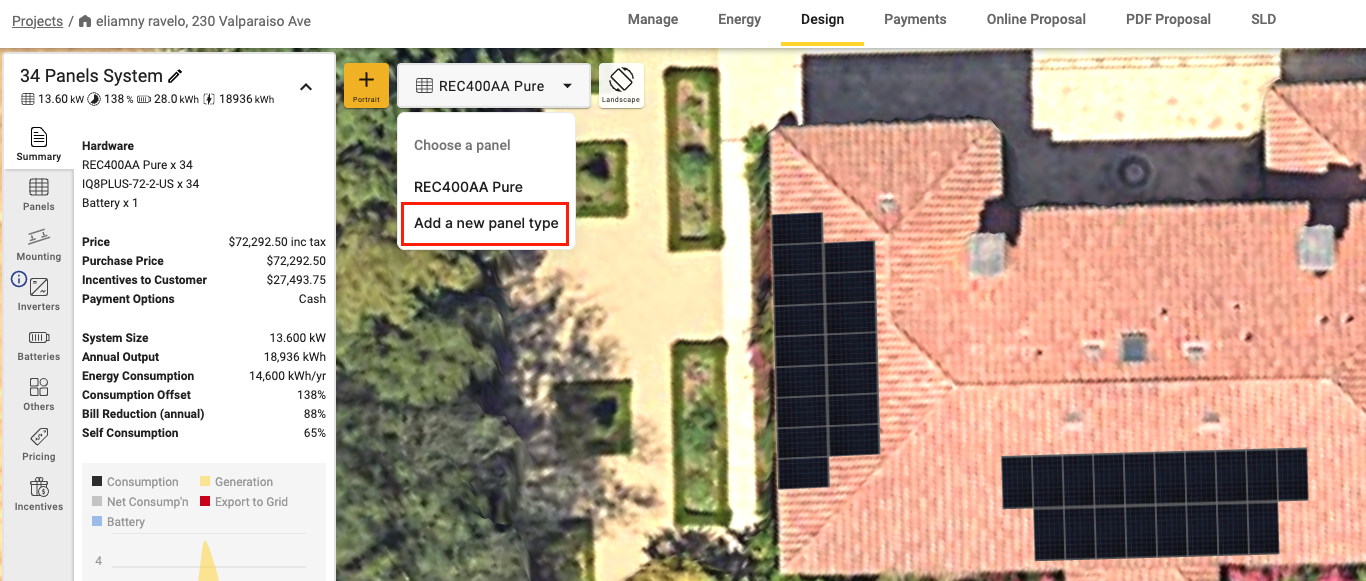

• Selecteer "Voeg een nieuw paneeltype toe"

• Gebruik de pop-up om een nieuw paneel te vinden en te selecteren
• Teken uw array uit met het nieuwe paneeltype.

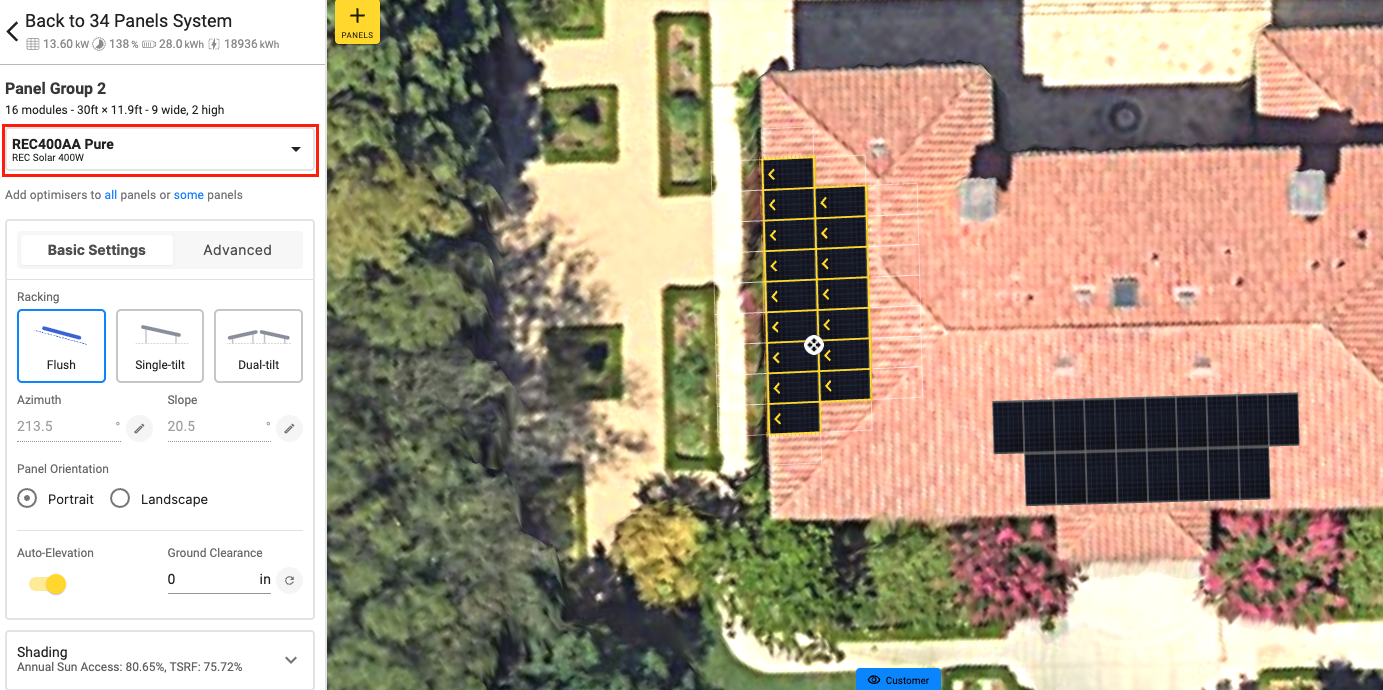

Het paneeltype wijzigen binnen het paneelarray-menu:

Als optionele stap, of als u het paneel voor de array in de toekomst wilt wijzigen, kunt u dit doen via het menu voor de array.

Om dit te doen:

• Selecteer de array waarvoor u een ander paneeltype wilt toepassen
• Klik op de dropdown voor het paneeltype

• Kies in de pop-up het nieuwe paneel dat u aan die array wilt toewijzen.

Ga verder met uw ontwerp zoals gewoonlijk
Zodra de arrays zijn geconfigureerd, kunt u doorgaan met het systeemontwerp en het genereren van voorstellen zoals normaal. Alle andere ontwerptools—zoals optimalisatie, elektrische stringing, schaduwanalyse en voorstelaanpassing—blijven volledig ondersteund.

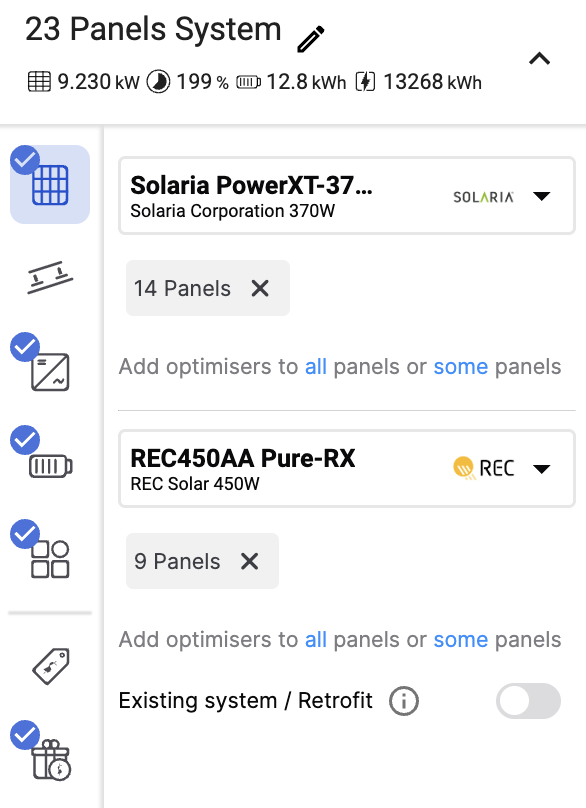

Het paneeltabblad toont alle toegevoegde panelen en de arrays waaraan ze zijn toegevoegd:

Volgende stappen

Wilt u leren hoe u individuele panelen of arrays kunt optimaliseren voor maximale prestaties? Zie onze how-to gids.
