Hoe grondmontage- of vaste kantelsystemen te ontwerpen

Samenvatting

Dit artikel legt uit hoe u een vast kantelsysteem ontwerpt in OpenSolar—of het nu gaat om een grondgemonteerde opstelling of een installatie op een plat dak. Met het tabblad Projecten > Ontwerp kunt u panelen nauwkeurig plaatsen, een specifieke kantelhoek toepassen en belangrijke ontwerpparameters aanpassen zoals azimut, afstand en oriëntatie. Met deze methode kunt u snel vaste kantelsystemen creëren met behulp van SolarTouch en geavanceerde lay-outbesturingen in de zijbalk.

Waar te vinden

U kunt deze functionaliteit bereiken binnen:
Project > Ontwerp tabblad in de OpenSolar-app.

Hoe een vast kantelsysteem te ontwerpen

Volg deze stappen om een vast kantelveld te plaatsen:

• Klik op de knop + Paneel om te beginnen.

• Klik, houd vast en sleep uw muis over de kaart om:

  • De eerste rij panelen te plaatsen

  • De azimut in te stellen (oriëntatiehoek)

• Laat de muis los wanneer de rij de gewenste lengte en oriëntatie heeft.

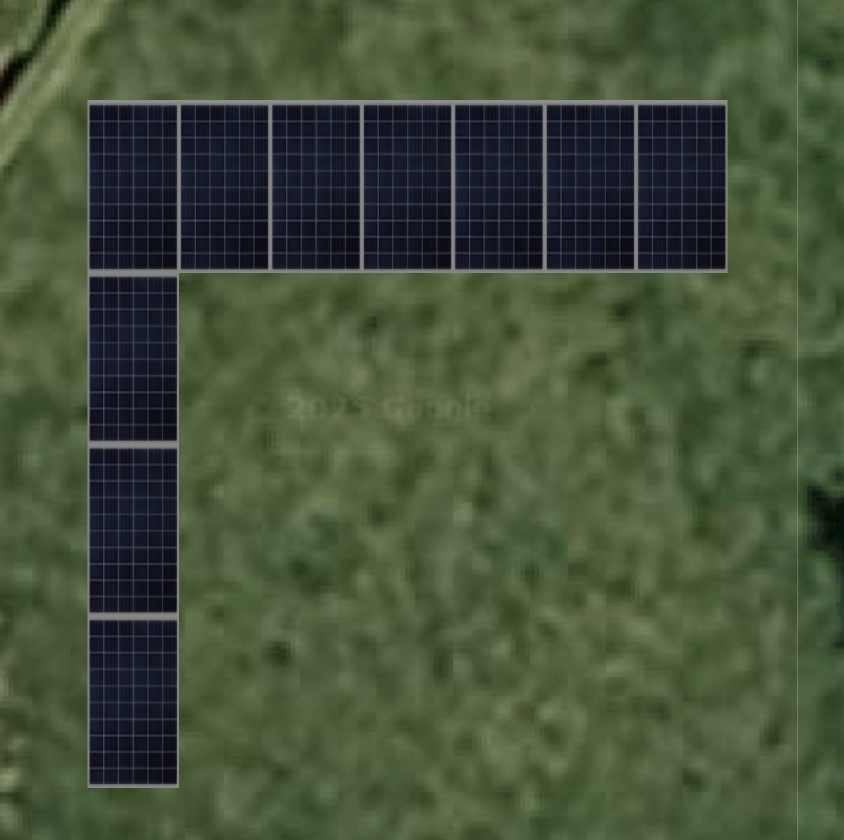

• Zodra de eerste rij geplaatst is, klik en sleep omlaag vanaf het eerste paneel om een L-vorm te maken.

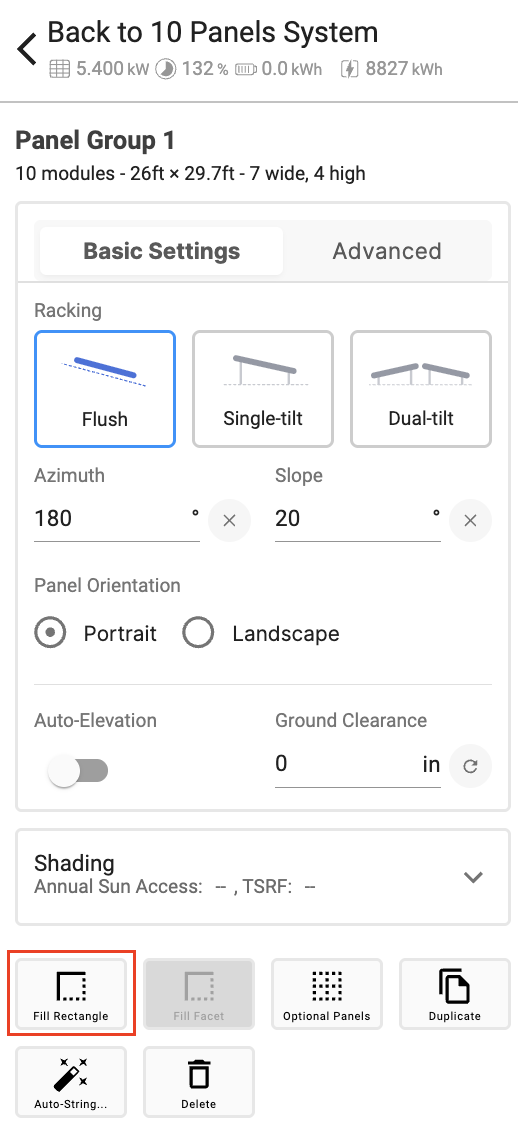

• Gebruik het paneelmenu en klik op de knop Vul rechthoek om de hele ruimte te vullen.

Pas de lay-out van uw panelen aan:

Gebruik de zijbalk aan de linkerkant om belangrijke instellingen voor uw panelengroep te configureren:

Tip: Het “Steunen” veld is waar u de vaste kanteling van uw systeem definieert—of het nu gaat om grondmontagesteunen of kantelbare montagestructuren op een plat dak.

Laatste opmerkingen

• Vaste kantelsystemen zijn ideaal voor niet-volgende configuraties op platte oppervlakken of open velden.

• Maak gebruik van de “Geavanceerde lay-out” opties voor verdere controle over hoogte, oriëntatie en gedrag van module-rijen.
