Aggiunta di più tipi di pannelli sullo stesso sistema

Sommario:

OpenSolar ora supporta la possibilità di utilizzare più tipi di pannelli in un unico progetto. Questo miglioramento consente di modellare installazioni più complesse in cui non è possibile utilizzare un unico tipo di pannello.

Con questa nuova funzionalità, è possibile assegnare diversi modelli di pannelli a diversi array all'interno dello stesso progetto, continuando a utilizzare tutti i potenti strumenti di progettazione di OpenSolar.

Come aggiungere più tipi di pannelli al tuo progetto:

Segui i passaggi riportati di seguito per iniziare a utilizzare più tipi di pannelli su un unico sistema:

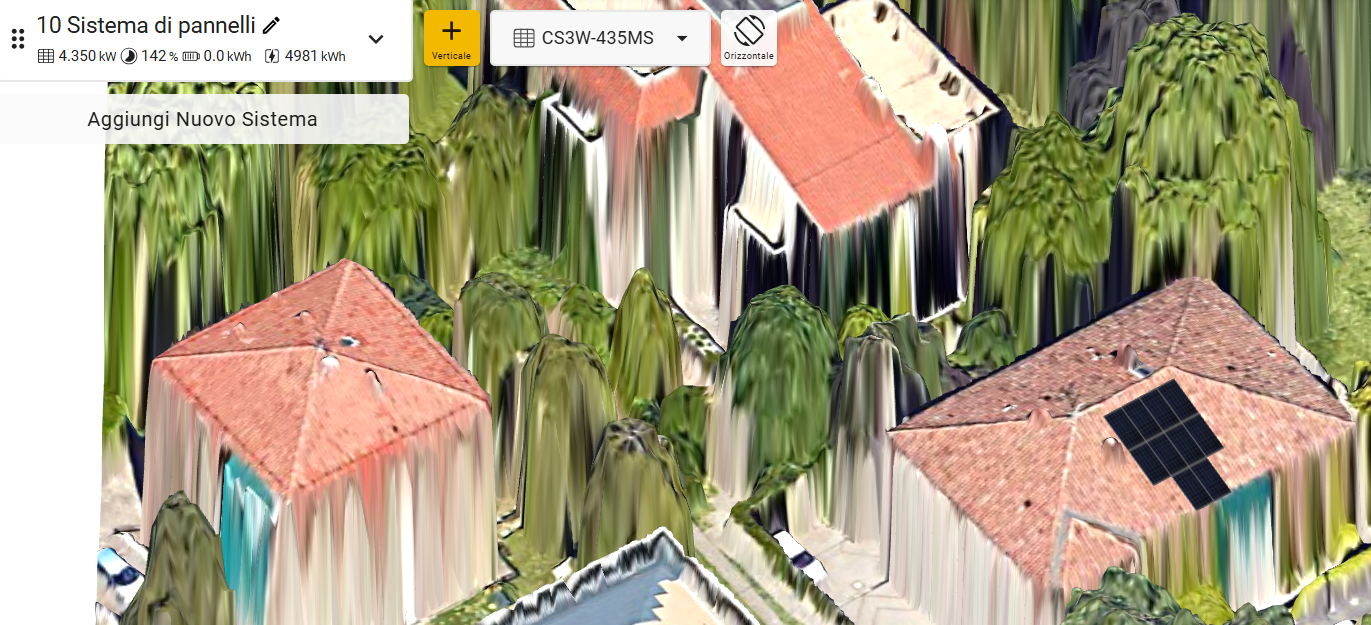

Aggiungi la tua prima fila di pannelli:

Seleziona il pulsante + Pannelli e disegna la tua fila.

Note: per impostazione predefinita, il tipo di pannello applicato sarà il modulo predefinito (come da impostazioni di progettazione).

Puoi vedere il pannello selezionato nella scheda Pannello nel menu a sinistra.

Aggiungi un secondo array di pannelli:

Fai nuovamente clic sul pulsante + Pannelli per aggiungere una nuova fila al tuo progetto.

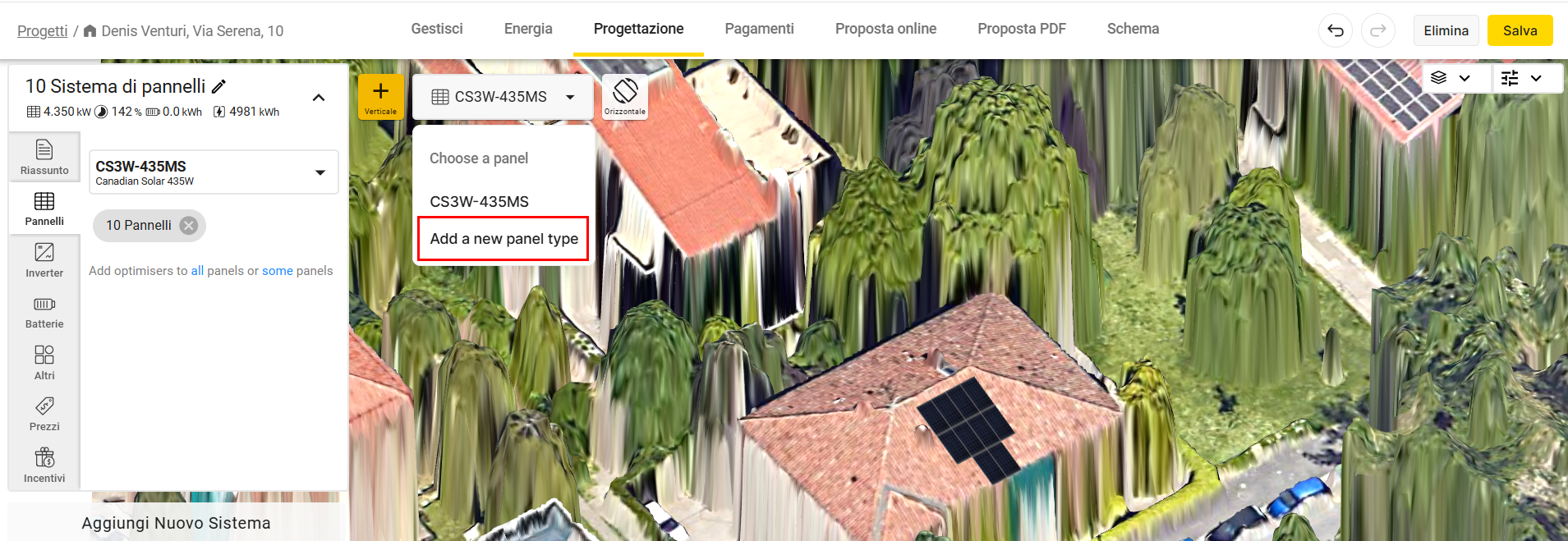

Utilizza il menu a tendina dei pannelli accanto al pulsante + Pannelli per selezionare un pannello diverso per la fila.

Seleziona “Aggiungi un nuovo tipo di pannello”

• Utilizza il menu a tendina per individuare e selezionare un nuovo pannello
• Disegna la tua matrice con il nuovo tipo di pannello.

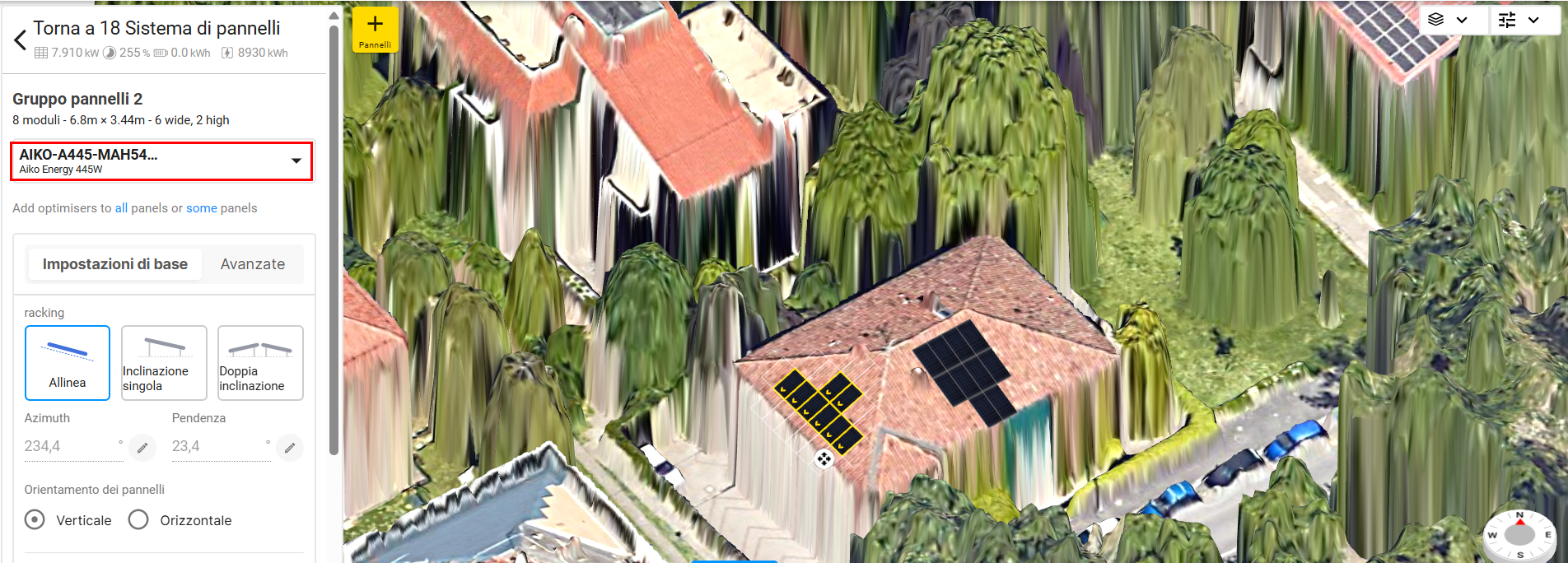

Modifica il tipo di pannello nel menu della fila dei pannelli:

Come passaggio facoltativo, o se si desidera modificare il pannello della fila in futuro. È possibile farlo utilizzando il menu del pannello.

Per farlo:

• Selezionare la fila in cui si desidera applicare un tipo di pannello diverso.
• Fare clic sul menu a tendina del tipo di pannello.

• Nella finestra individua e seleziona il nuovo pannello che desideri assegnare alla fila.

Continua la progettazione come di consueto
Una volta disegnate le file di pannelli, puoi procedere con la progettazione del sistema e la generazione della proposta come di consueto. Tutti gli altri strumenti di progettazione, quali ottimizzazione, collegamento elettrico, analisi dell'ombreggiamento e personalizzazione della proposta, rimangono pienamente supportati.

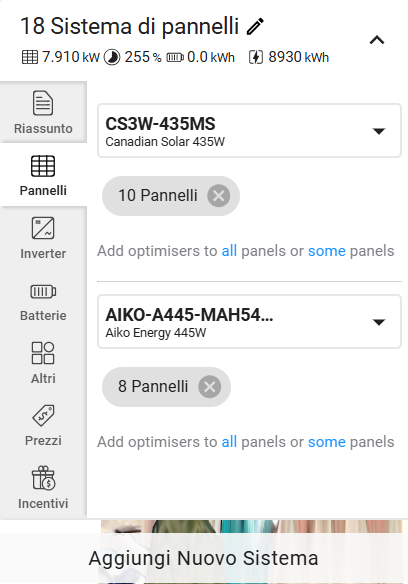

La scheda dei pannelli mostrerà tutti i tipi dipannelli aggiunti alle file:

Passaggi successivi

Vuoi imparare come ottimizzare i singoli pannelli o gli array per ottenere le massime prestazioni? Consulta la nostra guida pratica.
