Come progettare sistemi a montaggio a terra o con inclinazione fissa

Sommario

Questo articolo spiega come progettare un sistema a inclinazione fissa in OpenSolar—sia per un impianto a terra sia per un installazione su tetto piano. Utilizzando la scheda Progetti > Progettazione, puoi posizionare i pannelli con precisione, applicare un angolo di inclinazione specifico e personalizzare i parametri chiave del progetto come azimut, spaziatura e orientamento. Questo metodo consente una rapida creazione di sistemi a inclinazione fissa utilizzando SolarTouch e controlli avanzati di layout nella barra laterale.

Dove Trovarlo

Puoi accedere a questa funzionalità all’interno di:
Progetto > Progettazione scheda nell’app OpenSolar.

Come Progettare un Sistema a Inclinazione Fissa

Segui questi passaggi per disporre un array a inclinazione fissa:

• Clicca su + Pannello per iniziare.

• Clicca, tieni premuto e trascina il mouse sulla mappa per:

  • Posizionare la prima fila di pannelli

  • Impostare l’azimut (angolo di orientamento)

• Rilascia il mouse quando la fila ha la lunghezza e orientamento desiderati.

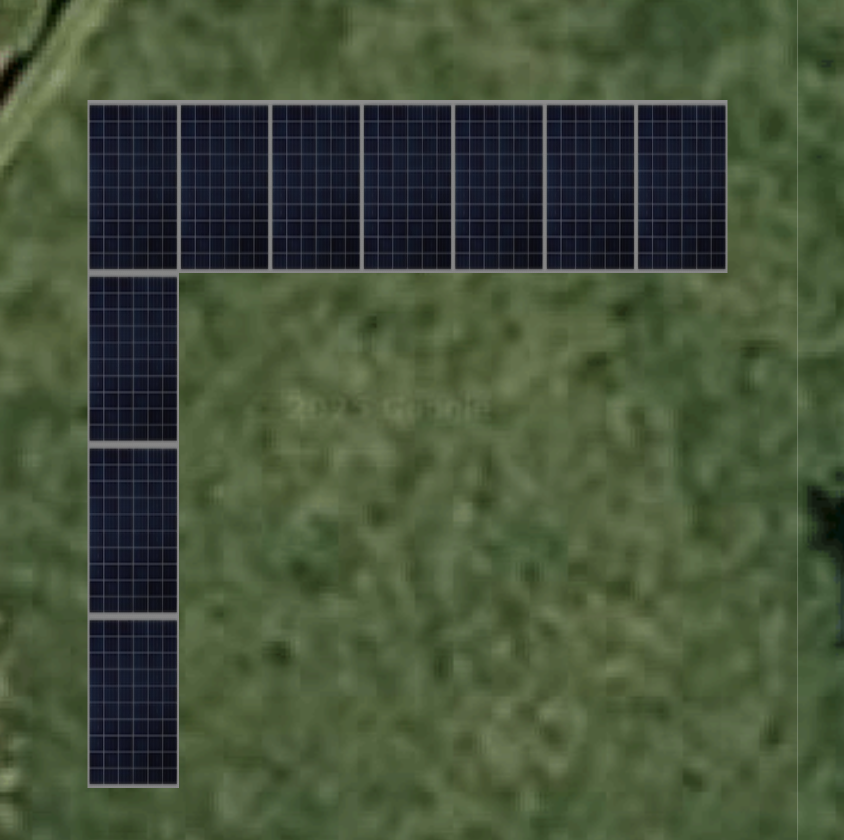

• Una volta posizionata la prima fila, clicca e trascina verso il basso dal primo pannello per creare una forma a L.

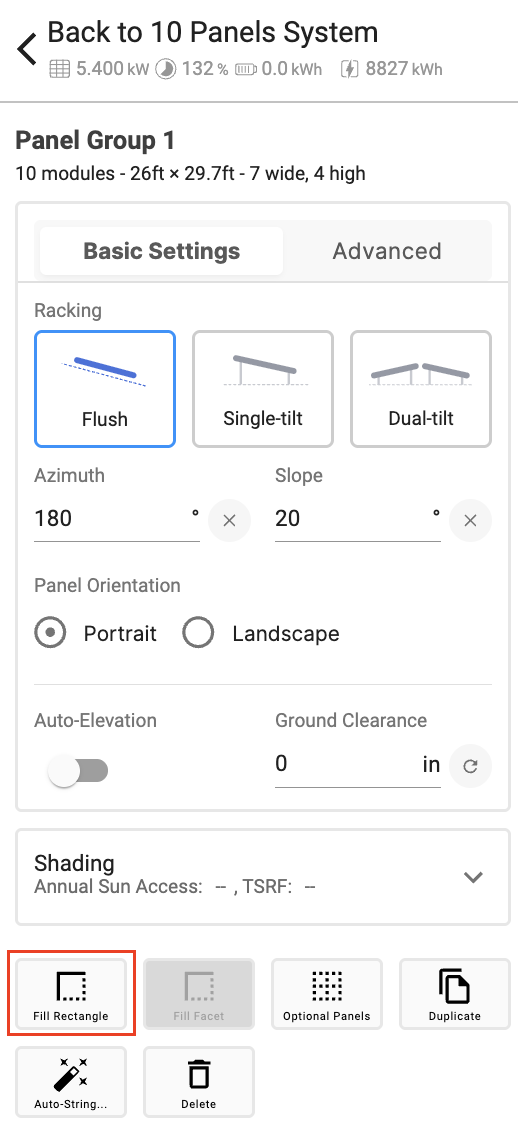

• Usando il menu del pannello, usa il pulsante Riempimento Rettangolo per riempire l’intero spazio.

Personalizza il Layout dei Tuoi Pannelli:

Usa la barra laterale a sinistra per configurare le impostazioni chiave per il tuo gruppo di pannelli:

Suggerimento: Il campo “Supporti” è dove definisci l’inclinazione fissa del tuo sistema—sia per supporti a terra sia per strutture di montaggio inclinate su un tetto piano.

Note Finali

• I sistemi a inclinazione fissa sono ideali per configurazioni non inseguenti su superfici piane o campi aperti.

• Utilizza le opzioni “Layout Avanzato” per un controllo maggiore su elevazione, orientamento e comportamento delle file di moduli.
