Vilka är de olika kanttyperna?

Att definiera kanter är viktigt eftersom det hjälper programvaran att exakt beräkna systemets årliga kWh-produktion baserat på takets layout.

Pro Tip: Innan du lägger till paneler i din design, vill du rita och definiera alla kanter av taket. Se denna artikel om “rita ditt tak och definiera dina kanter”

Takrännor

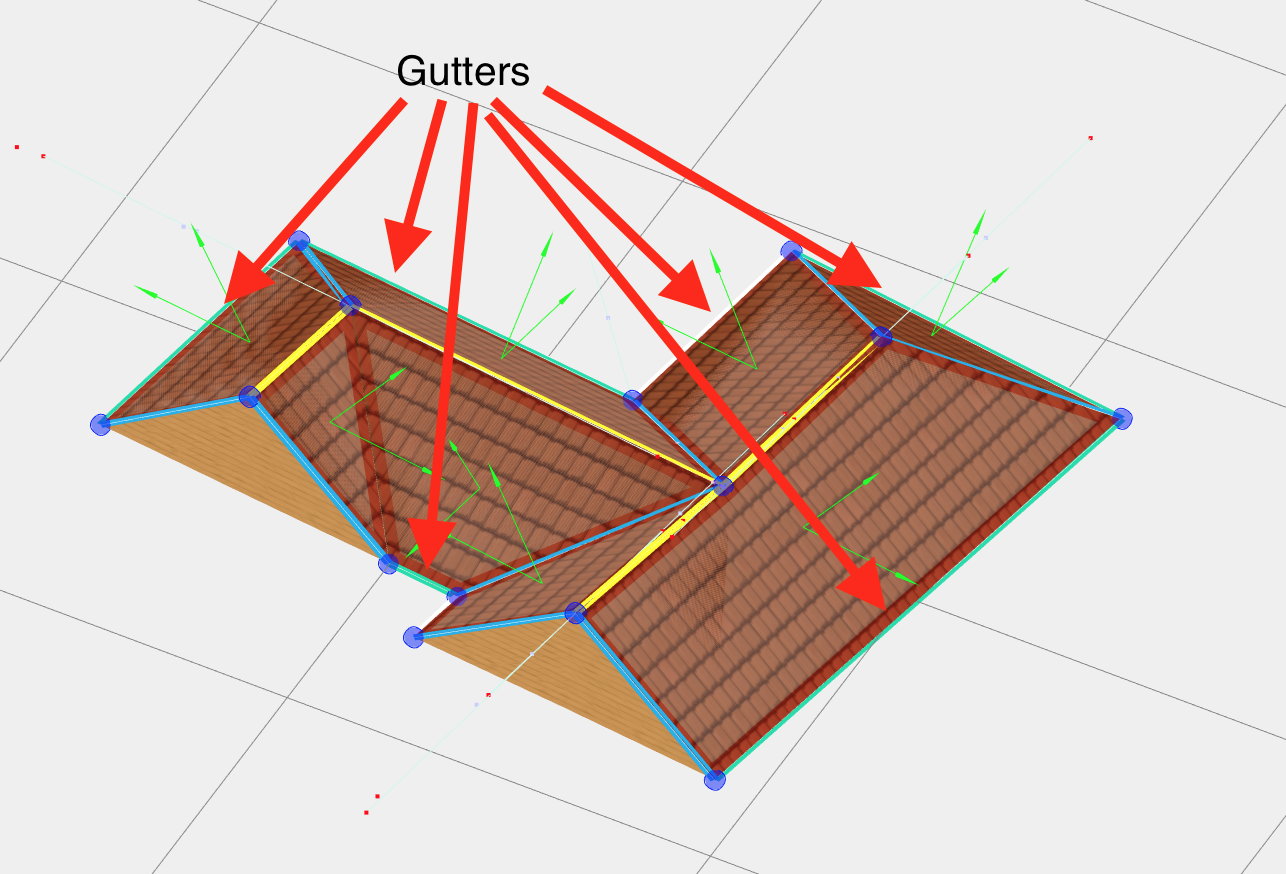

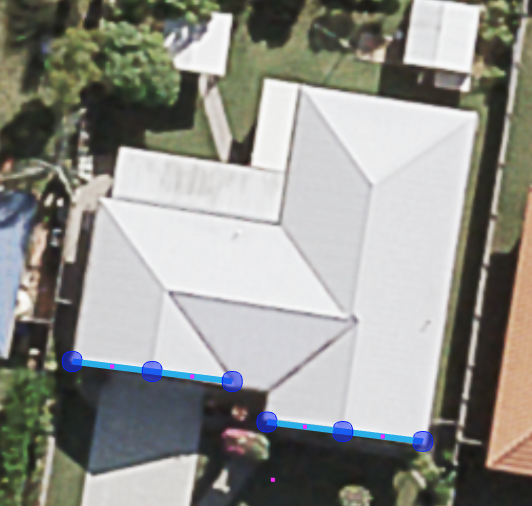

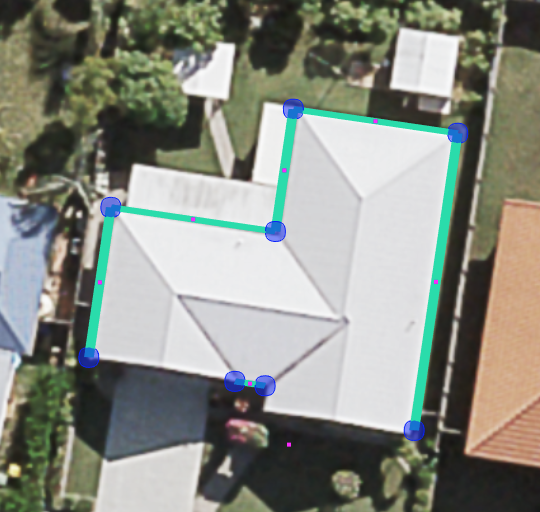

Rännot på ett tak, som visas som gröna linjer på bilden nedan, är de yttre kanterna på taket som är parallella med marken. De är i allmänhet den lägsta delen av taket.

Anmärkning: Paneler placerade på taket ansikte kommer automatiskt vända mot dessa linjer.

Här är ett 3D-diagram som visar takkanterna som kallas grus.

Nock

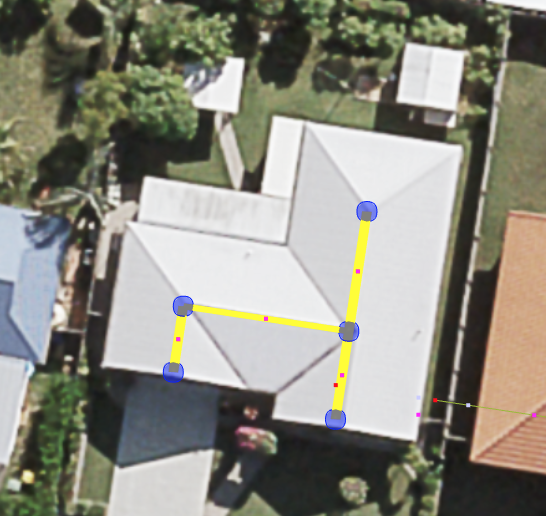

Nocken på ett tak, som visas som gula linjer på bilden nedan, är i allmänhet parallella med marken och ansluter flera lutande ytor på ett konvexa sätt. De är oftast den högsta delen av taket.

Anmärkning: Paneler placerade på taket ansikte kommer automatiskt vända bort från dessa linjer.

Här är ett 3D-diagram som visar takkanterna som kallas ridgar.

Dalar

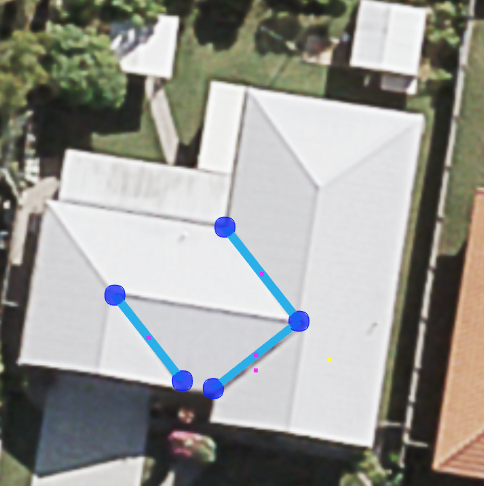

Dalar, som visas som blå linjer på bilden nedan, är vanligen sluttande linjer (inte parallella med marken) som bildas när två sluttande ytor möts på ett konkavt sätt.

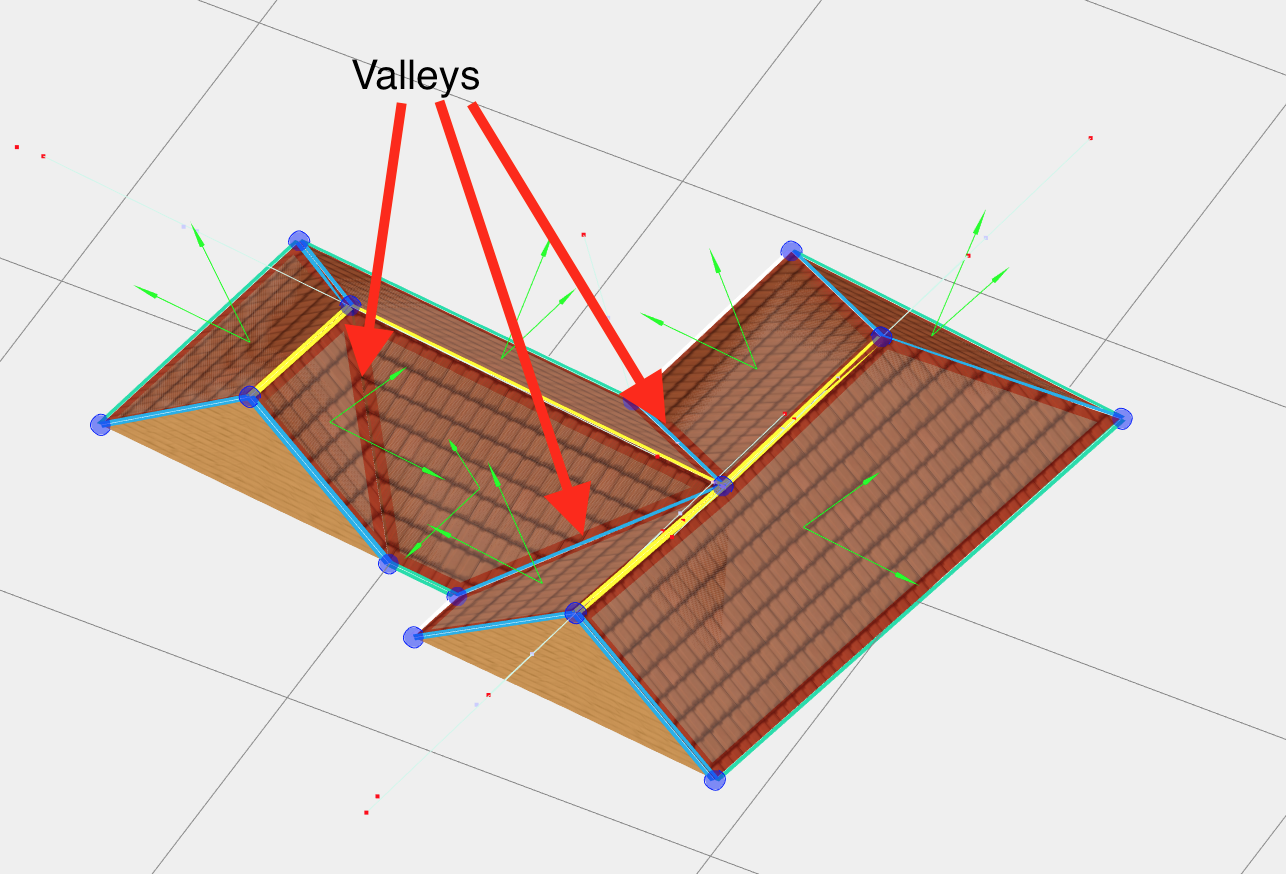

Här är ett 3D-diagram som visar takkanterna som kallas dalar.

Vinkelränna

Vinkelränna, som visas som blå linjer på bilden nedan, är kanter på taket som inte är platta (inte parallellt med marken). De brukar komma i par, förenas där en ås sträcker sig till omkretsen.

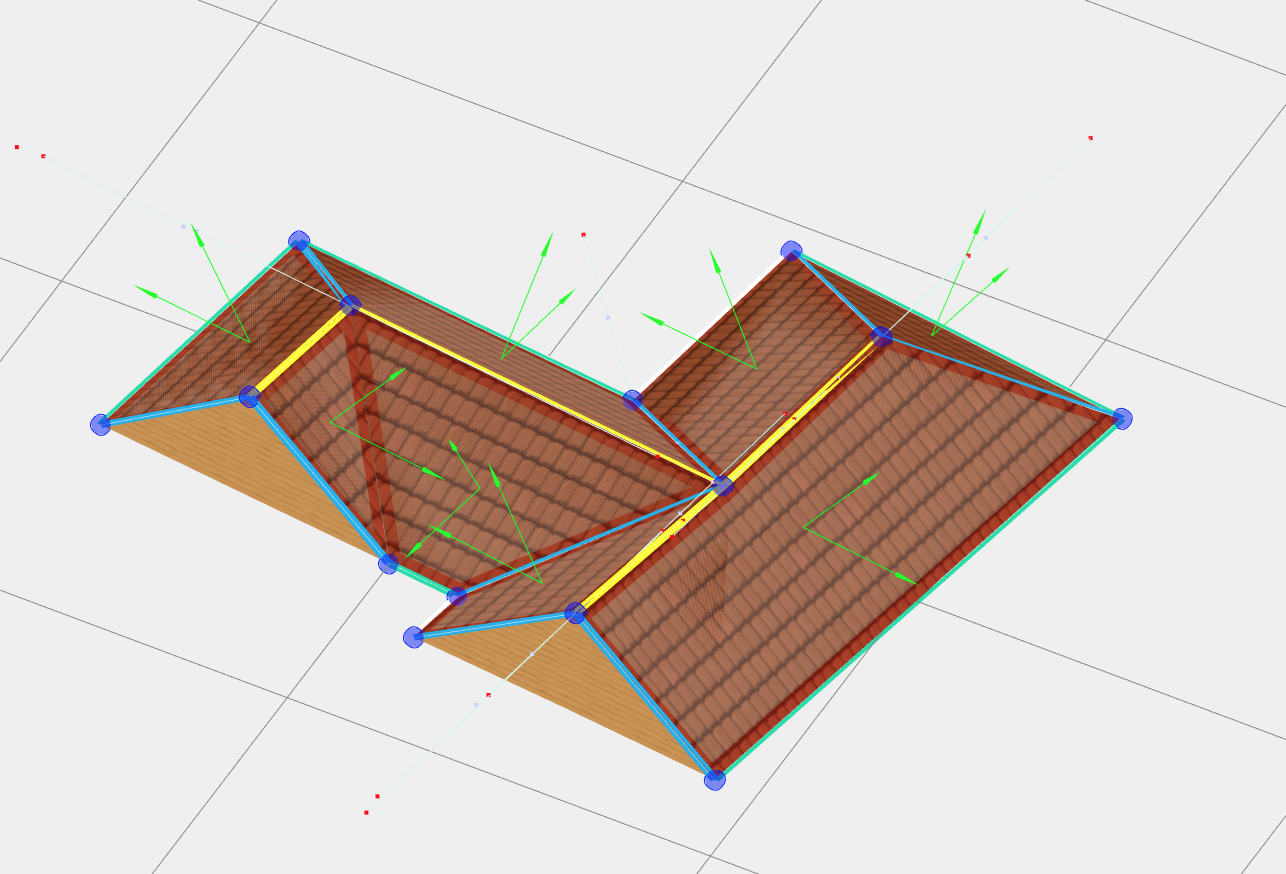

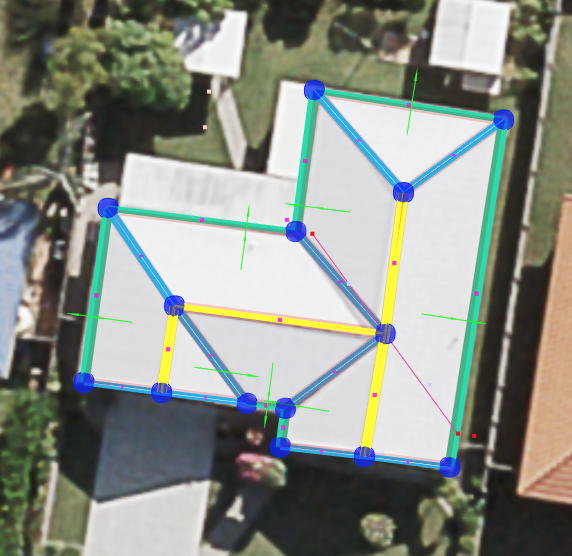

Nedan hittar du diagram som visar alla takkanter markerade som nämns i denna artikel.
