Hur man designar i manuellt läge

Sammanfattning:

Denna guide visar hur du designar ett solprojekt i Manuellt läge med 3D-visualisering i OpenSolar. Du lär dig att:

• Välja designläge och bildkälla

• Rita din egen platslayout

• Lägga till och konfigurera paneler, växelriktare och batterier

• Ange prissättning, incitament och betalningsalternativ

Denna process gör att du kan importera drönarbilder eller takplaner.

Importera den manuella bilden:

För att börja:

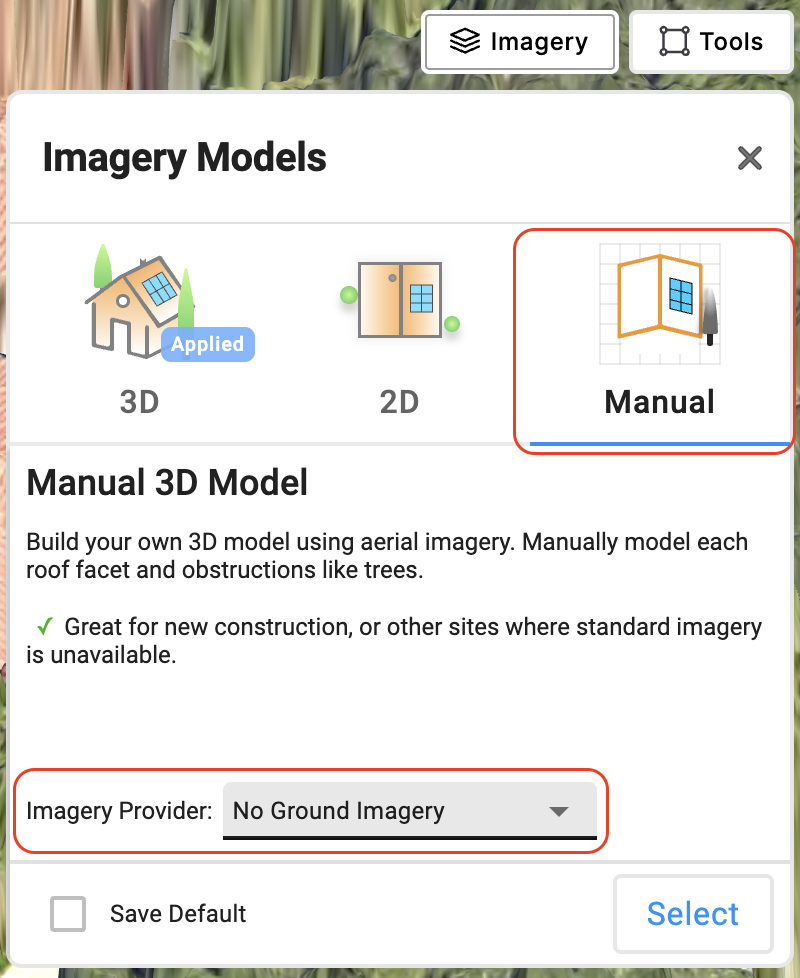

• Öppna menyn Designläge uppe till höger.

• Välj Manuellt (3D, 2D, Manuellt).

• Välj Ingen markavbildning.

• Klicka på Välj.

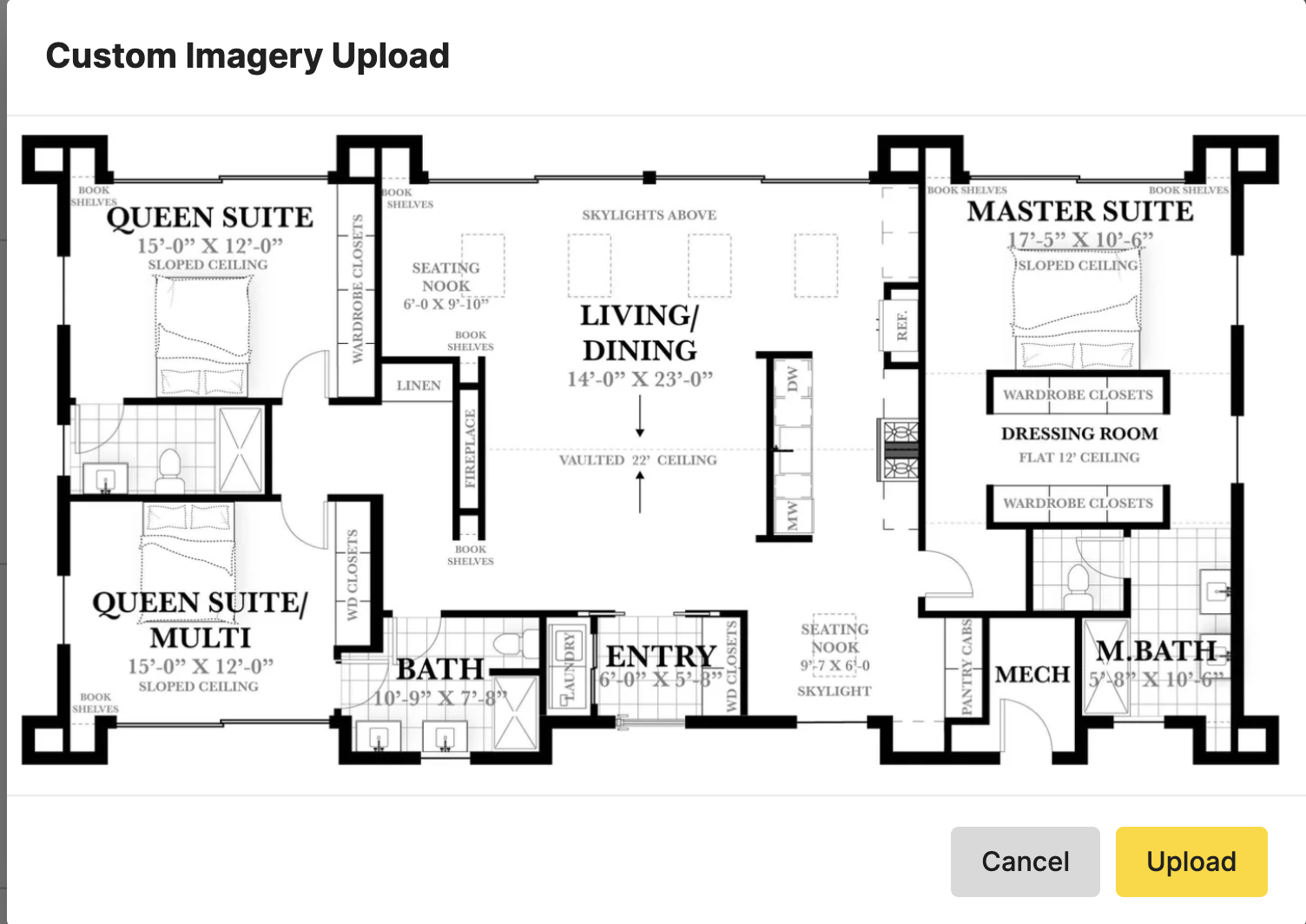

Importera och justera bilden:

• Dra och släpp filen på det vita arbetsytan.

• Klicka på Välj när uppladdningen visas.

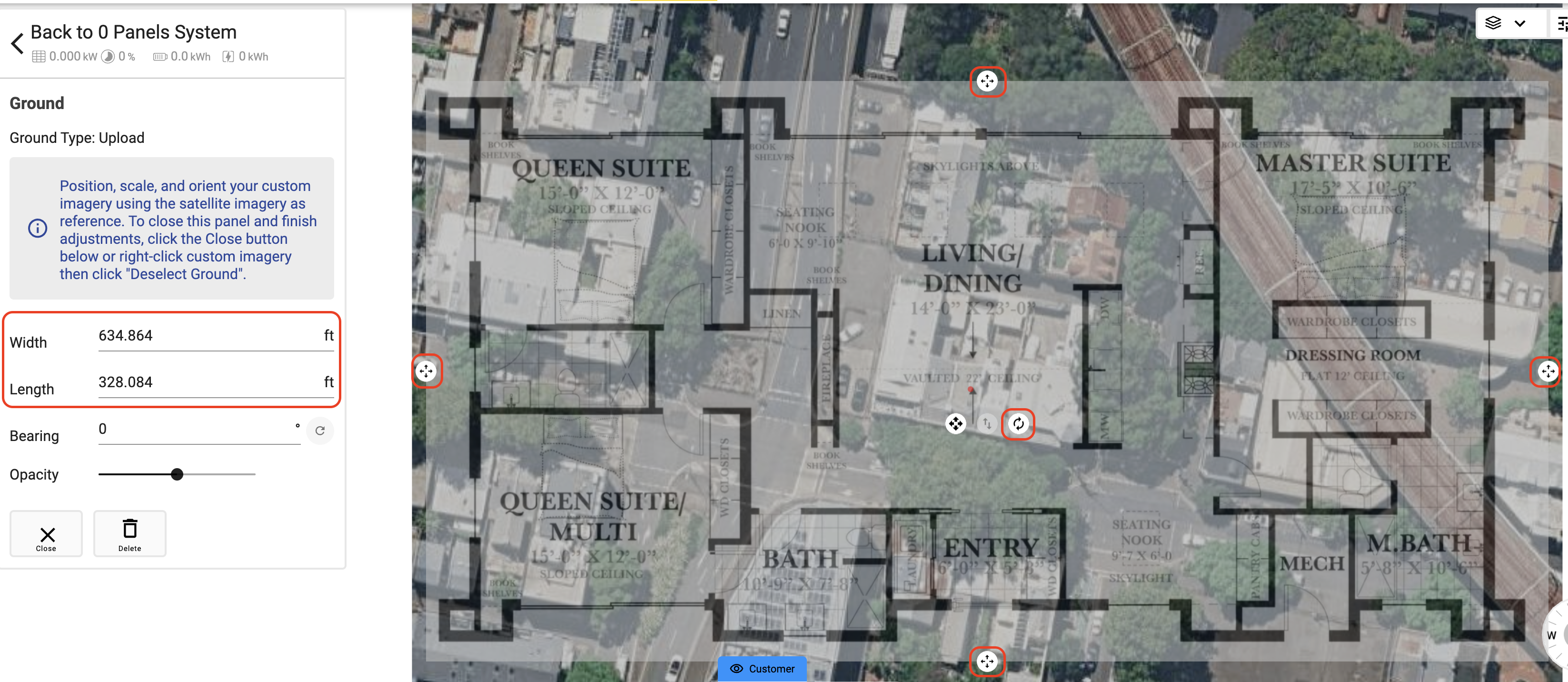

• Använd Bredd/Längd eller pilarna för att ändra storlek/rotera.

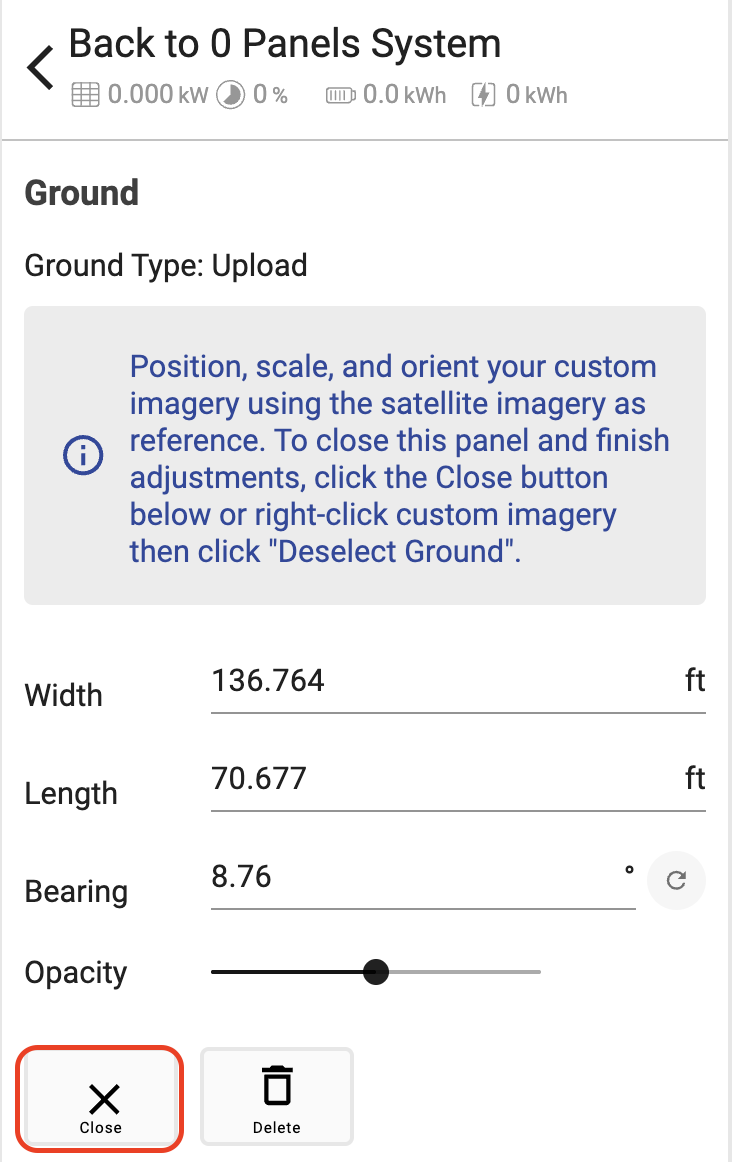

• Klicka sedan på Stäng.

Video Walkthrough:

Skala planer utan markavbildning:

• Gå till Avancerade inställningar.

• Välj Takverktyget.

• Placera två pinnar för att skapa en linje och justera.

• Klicka på Justera och använd pilarna för positionering.

Obs: detta måste göras innan du skapar en 3D-struktur.

Skapa 3D-modell och hinder:

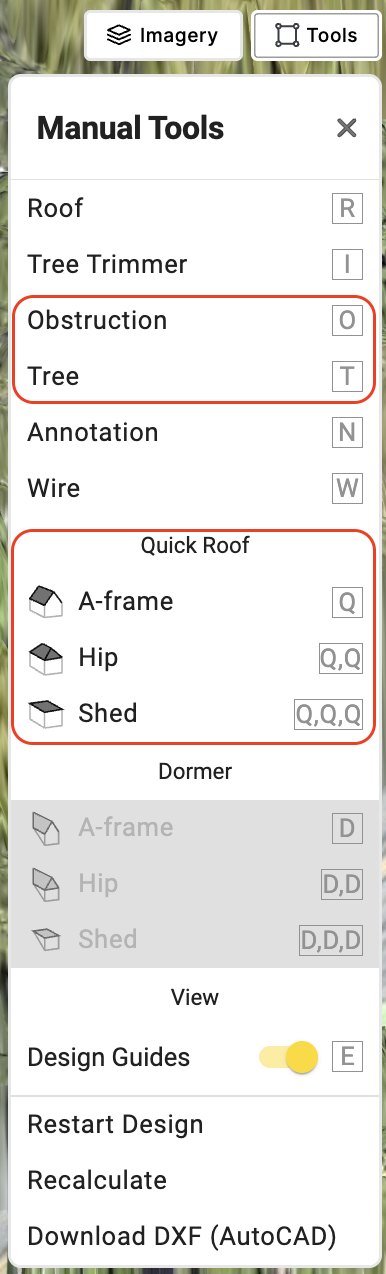

• Öppna igen Avancerade inställningar och använd Snabbt tak.

• Markera hinder och träd.

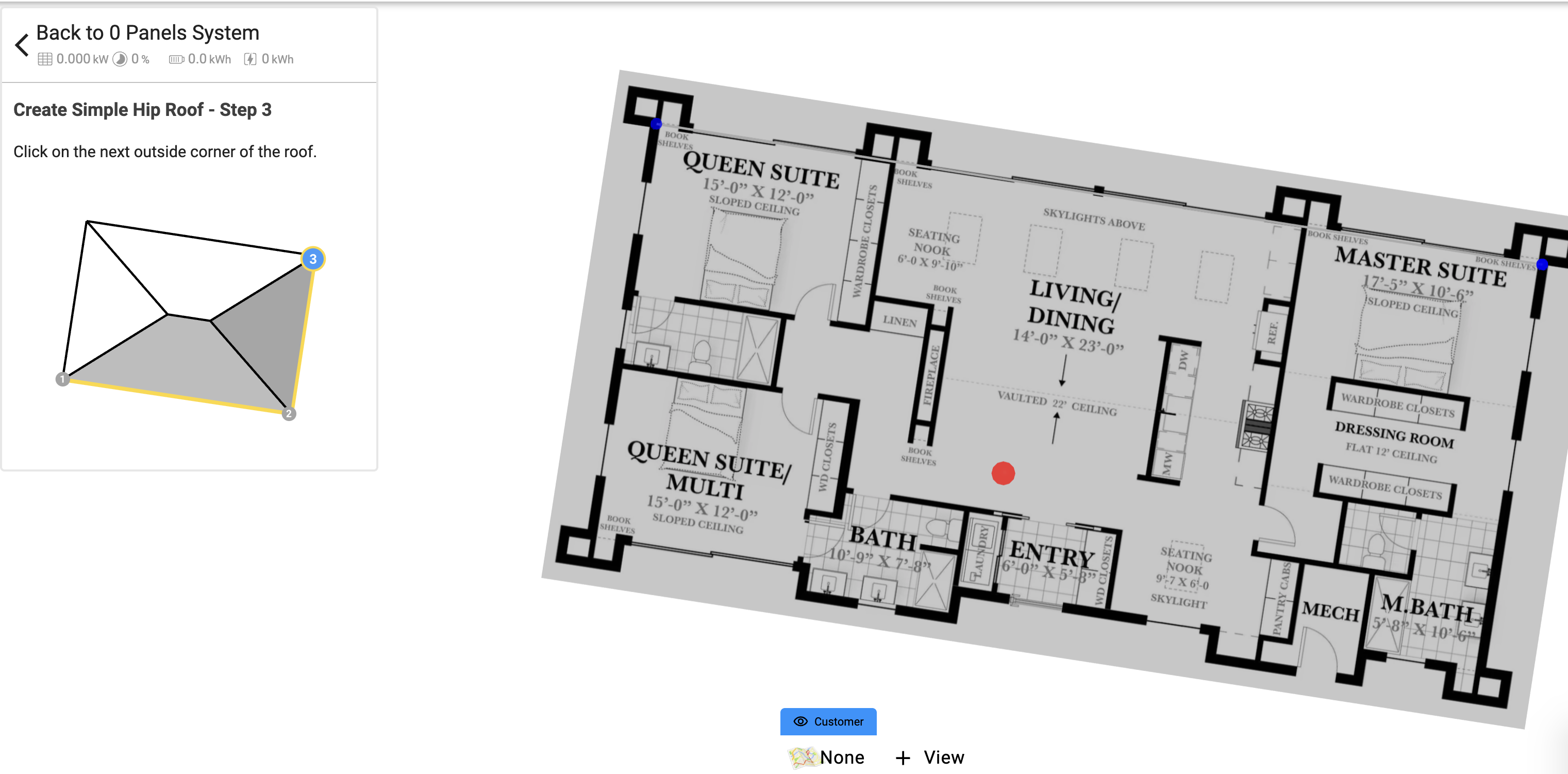

• Placera pinnar i varje takhörn.

• Justera med pilarna.

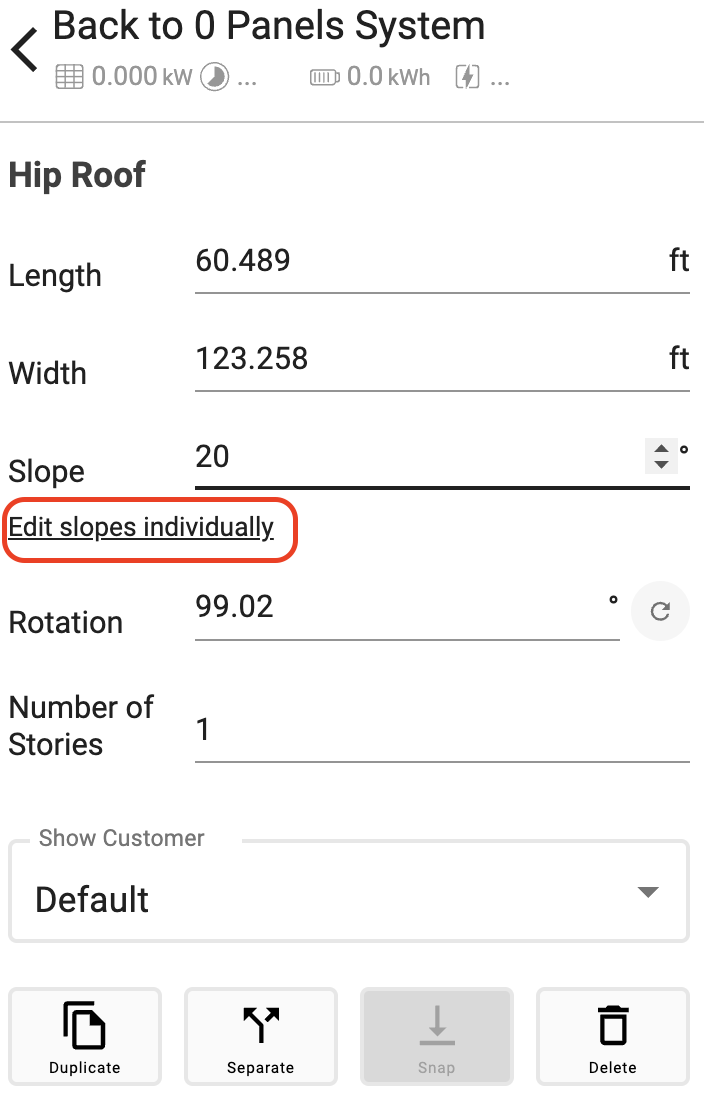

• Använd Redigera lutning individuellt vid behov.

Tips: välj Google Solar API Ground Imagery eller Google Ground Imagery istället för “Ingen markavbildning”.
