Hur man designar i 3D

Sammanfattning:

Denna artikel guidar dig genom processen att designa ett solprojekt i 3D-läge inom OpenSolar. Den täcker val av designläge och bilder, tillägg och konfiguration av hårdvara (paneler, växelriktare, batterier), inställning av prissättning och incitament, hantering av vyer och tillägg av betalningsalternativ.

Val av designläge:

För att börja:

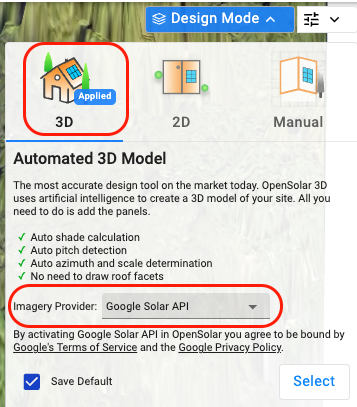

• I det övre högra hörnet av designfönstret, expandera Designläge-rullgardinsmenyn.

• Välj 3D från de tillgängliga alternativen (3D, 2D, Manuellt).

• Välj din bildleverantör.

• Klicka på Välj för att bekräfta och byta till 3D-läge.

Lägga till din hårdvara:

Alla hårdvarukomponenter nås via menyn till vänster, organiserade i flikar:

Lägga till din panel:

Klicka på fliken Panel.

Använd panelrullgardinsmenyn för att välja din föredragna panel. Använd sökfältet för att hitta komponenter efter namn eller kod.

Klicka på + Panel. En panelikon fästs vid din markör.

Klicka och dra för att rita panelarrayer på taket. Klicka på + Panel-knappen igen för att skapa ytterligare arrayer.

Efter placering:

• Klicka på en specifik array för att öppna dess inställningspanel (arrayen markeras i gult).

• Ange följande detaljer:

  • Fäste: Infällt montage, enkel lutning eller dubbel lutning.

  • Azimut: Detta fylls redan i baserat på panelplaceringen.

  • Lutning: Denna data läggs redan till baserat på panelplaceringen. Detta är takets vinkel (inte fästets).

  • Relativ lutning: Visas med lutningsfästesalternativ; detta är fästets lutningsvinkel.

  • Orientering: Porträtt eller landskap.

  • Markfrigång: Avstånd från taket till panelens nederkant.

  • Skuggning: Expandera avsnittet Skuggning för att granska skuggningsinformation. Skuggningen ges automatiskt i 3D och kräver inte manuell inmatning som i 2D- eller manuellt läge.

Lägga till en växelriktare:

• Gå till fliken Växelriktare.

• Klicka på + Växelriktare.

• Använd rullgardinsmenyn och sökfältet för att välja din växelriktare.

Strängkoppling av växelriktaren:

Efter att ha valt växelriktaren, klicka på + Sträng för att börja tilldela strängar.

Lägg till MPPTs och tilldela strängar genom att välja en sträng och dra över panelerna för att koppla dem.

Lägga till ett batteri:

• Navigera till fliken Batteri.

• Klicka på + Batteri.

• Använd rullgardinsmenyn och sökfältet för att välja ditt batteri.

När det är tillagt, konfigurera:

• Anslutningstyp: AC eller DC.

• Batteristyrningsschema: Fördefinierade alternativ finns tillgängliga, eller så kan du skapa ditt eget schema.

• Batteriväxelriktare - Om batteriet har en AC-växelriktare, snarare än en hybridväxelriktare, välj den här. Detta alternativ visas endast när batteriet är inställt på AC-anslutet.

• Batteriets livslängdsslut-alternativ: Välj vad som händer med batteriet när det når slutet av sin livslängd. Följande alternativ finns:

  • Ta bort - Detta innebär att batteriet tas bort från hemmet och inte längre bidrar till besparingarna.

  • Byt ut - Detta innebär att husägaren byter ut batteriet för att säkerställa att besparingarna fortsätter.

  • Förläng utöver garantin - Batteriet kommer inte att gå ut med garantin utan förlängs istället.

• Batteritillbehör - Välj eventuella andra tillbehör för batteriet

• Batteripris i förslaget - Om priset på batteriet redan ingår i det pris du har angett, välj denna knapp och lägg till priset. Förslaget kommer att visa ditt nuvarande totala pris som sattes i prissättningsfliken och en rad som visar priset på batteriet. Observera att priset som anges här inte läggs till ovanpå priset som anges i prissättningsfliken.

Notera: Om du inte ser den komponent du behöver, skicka en förfrågan med specifikationerna så lägger teamet till den.

Konfigurera prissättning:

Öppna fliken Prissättning.

Välj ditt Prissättningsschema från rullgardinsmenyn.

Om du använder påslag eller marginalberäkning, välj ett Kostnadsschema från:

Använd fältet Icke-solarbelopp inkluderat för att ange belopp (t.ex. takläggning) som inte ska räknas med i ITC.

För att lägga till kostnader eller rabatter:

• Klicka på + Tillägg/Rabatt.

• Välj från förkonfigurerade tillägg eller skapa ett manuellt.

Längst ner i avsnittet visas en uppdelning:

• Kostnad: Installationskostnad för ditt företag.

• Pris: Kundens systempris.

Notera: Prissättningsschema och kostnadsschema måste skapas i kontroll > Prissättning och betalning-sektionen för att de ska visas i designen

Lägga till incitament:

Klicka på fliken Incitament.

Eventuella standardincitament som automatiskt tillämpas visas.

För att ändra, klicka på Åsidosätt standardincitament och välj från tillgängliga alternativ.

Lägga till vyer för kunden:

3D-läget genererar automatiskt 3D vyn för din kund. För att lägga till fler:

Skrolla till botten och klicka på + Vy.

Om panelpositioner flyttas mellan vyer:

• Klicka på Justera-knappen.

• Flytta de gråmarkerade panelerna till rätt plats.

• Klicka på Justera igen för att bekräfta ändringarna.

Kom ihåg att spara designen när den är klar.

Lägga till betalningsalternativ:

Navigera till fliken Betalningar.

Eventuella standardbetalningsalternativ är redan tillagda.

Klicka på + Lägg till betalningsalternativ för att inkludera fler.

Använd ikonen ellips (⋮) uppe till höger på något betalningsalternativ för att ta bort det.
