Lägga till olika typer av batterier i ditt projekt

Sammanfattning:

OpenSolar stödjer nu att lägga till och modellera flera typer av batterier inom ett enda projekt, vilket gör det möjligt att simulera mer avancerade och realistiska batterikonfigurationer. Denna funktion är idealisk för scenarier där ett system inkluderar batterier av olika märken, storlekar eller prestandakarakteristika.

Observera: Alla batterier som läggs till i en och samma design modelleras som en del av samma system. Om du behöver simulera dem separat (t.ex. för olika förslag eller ägare), skapa istället flera förslag eller system.

Hur man lägger till flera batterityper

För att inkludera olika batterimodeller i ett system:

1. Navigera till fliken Design i ditt projekt.

2. Öppna avsnittet Batteri.

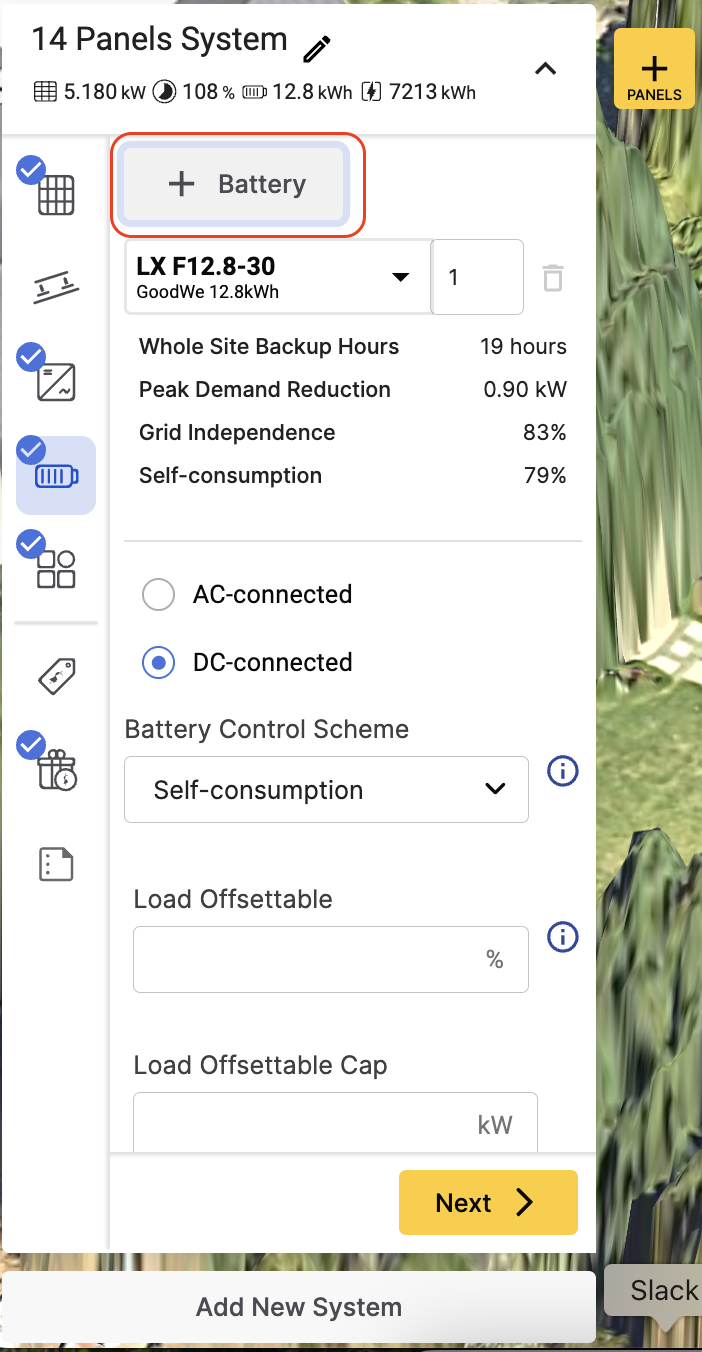

3. Klicka på ikonen + Batteri.

4. I popup-panelen, välj den första batterimodellen du vill inkludera.

5. Upprepa processen för att lägga till ytterligare batterimodeller till samma system.

Det finns ingen gräns för hur många olika batterityper du kan inkludera i en design, och alla kommer att modelleras tillsammans.

Hur flera batterier påverkar energiberäkningar

När flera batterityper inkluderas i ett projekt aggregerar OpenSolar deras prestandamått och beräknar en enhetlig systemprofil. Så här fungerar modelleringen:

Aggregerade mått

• Total energi
  Inkluderar:

  • kWh laddningskapacitet

  • Optimal och degraderad energikapacitet

• Effektmått

  • Toppeffekt

  • Kontinuerlig maxeffekt

• Garanti-kapacitet

  • Antas vara 1 cykel per dag, beräknas per system

Viktade genomsnittliga parametrar

OpenSolar använder ett kapacitetsviktat genomsnitt för att representera prestandaparametrar över batterityper, såsom:

• Batteriets åldringsfaktor

• Faktor för urladdningsdjup (DoD)

• Effektivitet (total och enkelriktad)

• Kapacitet vid livets slut

• Användbara kapaciteter (standard och degraderad)

Denna metod säkerställer att varje batteris bidrag återspeglas korrekt i systemets totala prestanda.

Installatörsnotering: Batteriets spänning påverkar inte simuleringen. Det är acceptabelt att inkludera batterier med olika spänningar i samma design. Var dock uppmärksam på praktiska installationskonsekvenser.

Bakom kulisserna: detaljerad beräkningsmetodik

När batterispecifikationer har lagts till utför OpenSolar timvisa simuleringar för att uppskatta systemets beteende, inklusive laddnings-/urladdningscykler, kapacitetsdegradering och användbar genomströmning.

4 viktiga indataområden

1. Batterispecifikationer

   • Laddnings-/urladdningshastigheter

   • Degraderingskurva

   • Rundturseffektivitet

   • Konfigureras i Kontroll > Design & Hårdvara > Batterier

2. Batterikontrollschema

   • Laddnings-/urladdningsstrategi

   • Reserverad kapacitet för toppeffekt

   • Logik för nätexport

   • Anpassade scheman kan skapas

3. Anslutningstyp

   • AC-kopplad vs. DC-kopplad

   • Påverkar PV-överdimensionering och systemkonfiguration

4. Inställningar för belastningsoffset

   • Definierar hur mycket av platsens belastning batteriet får kompensera

Modellerade resultat

Baserat på ovanstående indata simulerar OpenSolar:

• Användbar kapacitet
  Justera efter urladdningsdjupets (DoD) gränser

• Laddnings- och urladdningsbeteende
  Begränsat av batterispecifikationer; överskottsenergi från sol exporteras om batteriet är fullt

• Effektivitetsförluster
  Beräknas med hjälp av rundturseffektivitet

• Spårning av degradering
  Livstidens genomströmning minskar användbar kapacitet över tid

• Urladdningstidpunkt
  Följer valt kontrollschema (t.ex. lastföljning som standard)
