Ett batterikontrollsystem anger logiken när batteriet ska laddas/urladdas, om det ska reservera kapacitet för att kompensera laddningen vid en viss tidpunkt (d.v.s. vid maximal elhastighet) och om batteriet får laddas/urladdas till nätet.
I OpenSolar kan du välja ett batteri kontrollsystem, vilket kommer att ändra de besparingar som kunden ser i sitt förslag. Läs mer om hur OpenSolar-modellerna lagrar batterienergi här.
Skapa ett anpassat system för batterikontroll
I OpenSolar kan administratörer göra ett unikt batteristyrsystem i Kontroll > Design & maskinvara > Batteristyrsystem. Observera att OpenSolar har standard batterikontrollsystem som är robusta och täcker de flesta Pro-behov.Kontrollera standarderna innan du skapar dina egna.
1. Lägga till en ny batteristrategi

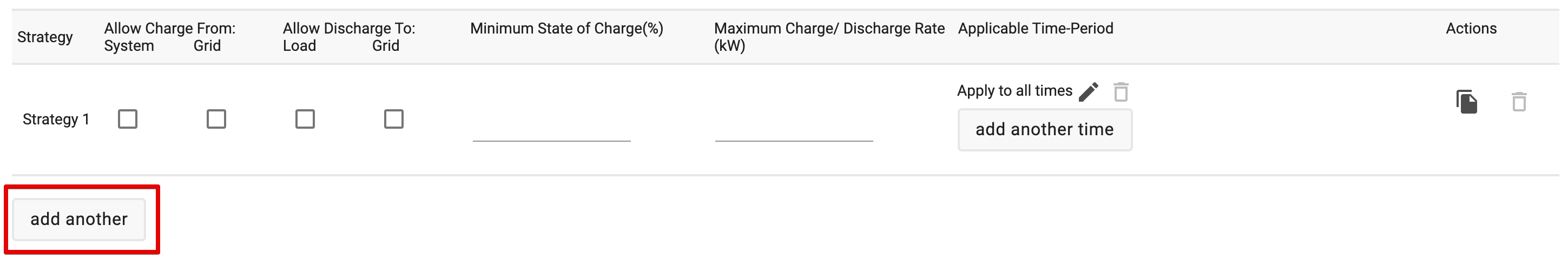

OpenSolar ger dig flexibiliteten att skapa flera olika batteristrategier som gäller vid en viss tidsperiod. Du kan klicka på knappen ”lägg till en annan” för att skapa mer än en strategi.
2. Anpassa batteristrategin logik

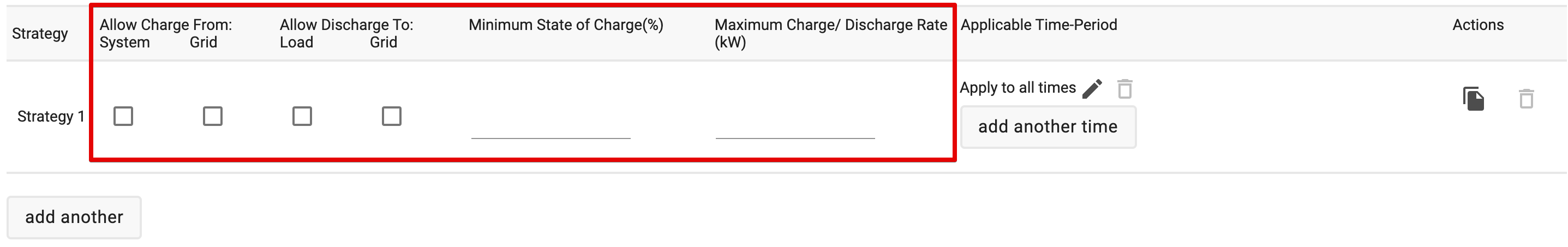

Det finns fyra batteri kontroll logik som du kan tillämpa ges av de fyra kontrollrutorna. Dessa kontrollerar om batteriet får:
- Laddning från systemet (dvs. laddning från solenergi som genereras av solcellssystemet)
- Laddning från elnätet
- Avlastning till lasten (dvs. hushåll eller byggnad belastning av ditt projekt)
- Avlastning till elnätet
Du kan också tillämpa olika kombinationer av dessa fyra kontrolllogik för att skapa några mer avancerade beteenden. Gå till avsnittet Batterikontrollslogik för att läsa mer om detta.
De två andra fälten sätter begränsningar på vad batteriet kan göra:
| Fält | Vad gör den? |
| Minimiavgift (%) |
● Ställ in det minsta laddningstillstånd (SOC) som batteriet måste underhålla. Den nedre gränsen för minsta laddningstillstånd kommer alltid att ges av batterispecifikationerna (1 - Urladdningsdjup). ● Detta fält är användbart för att göra batteriet för att upprätthålla viss reservkapacitet för att möta en kvällsbelastning när priserna är höga, eller utsläpp till nätet för att delta i tjänster som energiskiljedom eller frekvenskontroll tjänster på energimarknaderna. ● Observera att det är giltigt för batteriet att starta under den minsta SOC som anges i detta fält, men batteriet kommer inte att kunna ladda förrän det har laddats över den minsta SOC. |
| Maximal laddningshastighet (kW) |
● Ställer den maximala hastighet som batteriet kan ladda eller ladda med som är mindre än eller lika med batterierna "Max kontinuerlig effekt". ● Detta fält är användbart om vi vill begränsa den hastighet som batteriet kan ladda/släppa på. |

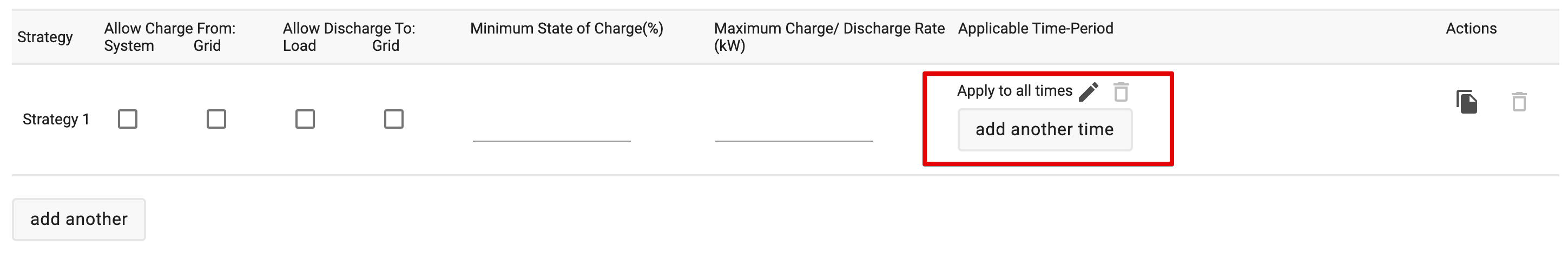

3. Tilldela en tidsperiod till en batteristrategi
VIKTIGT:
- Om INGEN batteri strategi tilldelas en viss tidsperiod, då som standard batteriet kommer att göra ingenting under den tidsperioden.
Alla strategier måste ha den tillämpliga tidsperioden fastställd.Om en strategi gäller alla tidsperioder, ställ in tidsschemat för att återspegla detta genom att ställa in datumintervallet som 1 jan till 31 dec och välja alla tillämpliga veckodagar och timmar.
Du kan lägga till flera strategier som gäller vid olika tidpunkter under året/månad eller vardag. Om det inte finns någon strategi som gäller för en viss tidsperiod, då gör batteriet ingenting (dvs. varken laddas eller laddas ur).

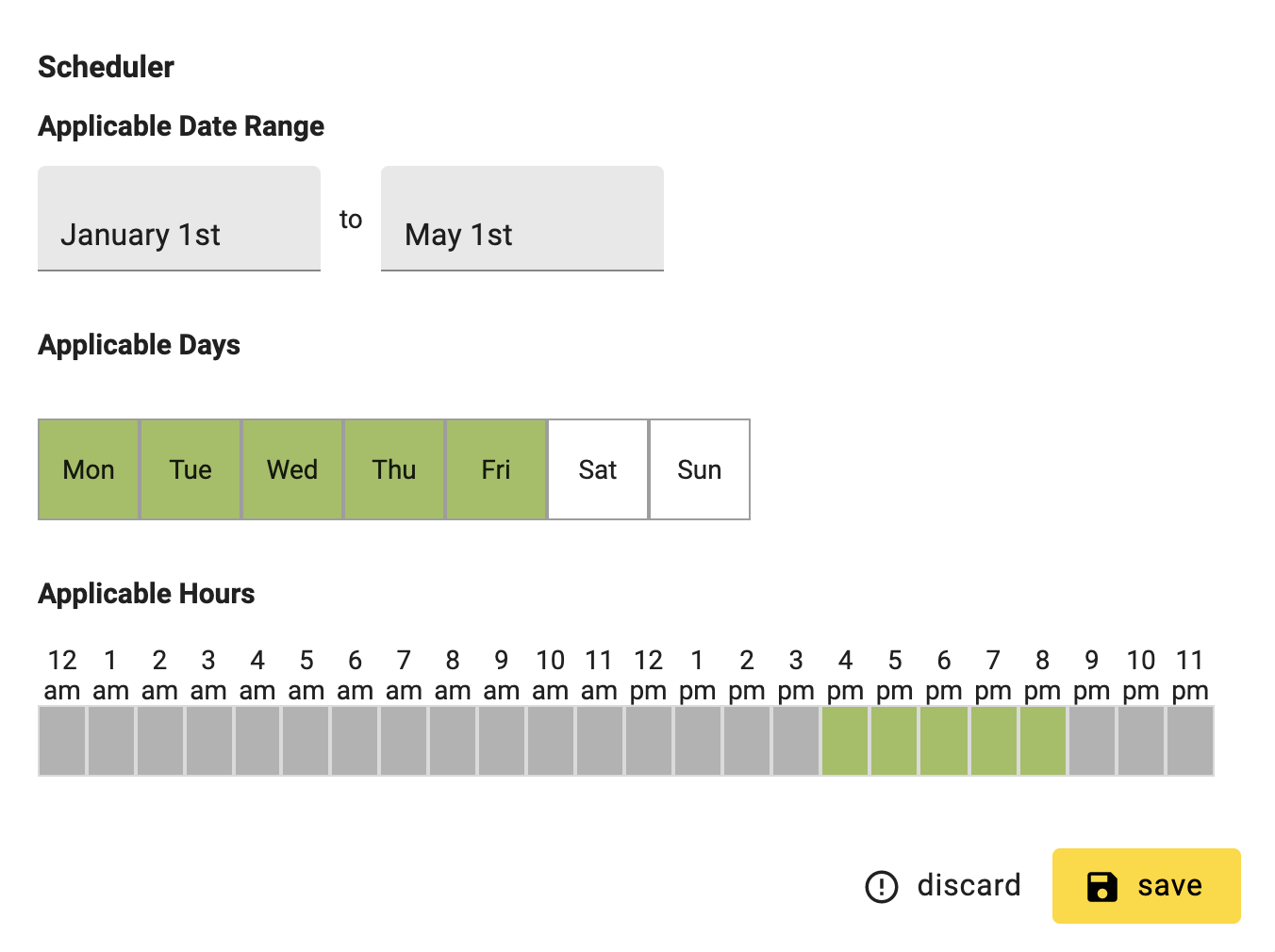

När du redigerar en tillämplig tidsperiod öppnar du en tidsplaneringsdialog som visas nedan. Tidsplaneringen låter dig välja:
- Ett start- och slutdatum då batteristrategin gäller,
- Tillämpliga vardagar och timmar
Exempelvis skulle schemaläggaren nedan ange att den tillämpliga tidsperioden för batteristrategin ska gälla mellan 1 januari och 30 april, måndag till fredag mellan kl. 16.00 och 21.00.
4. Applicera dina egna system för batterikontroll i din systemdesign

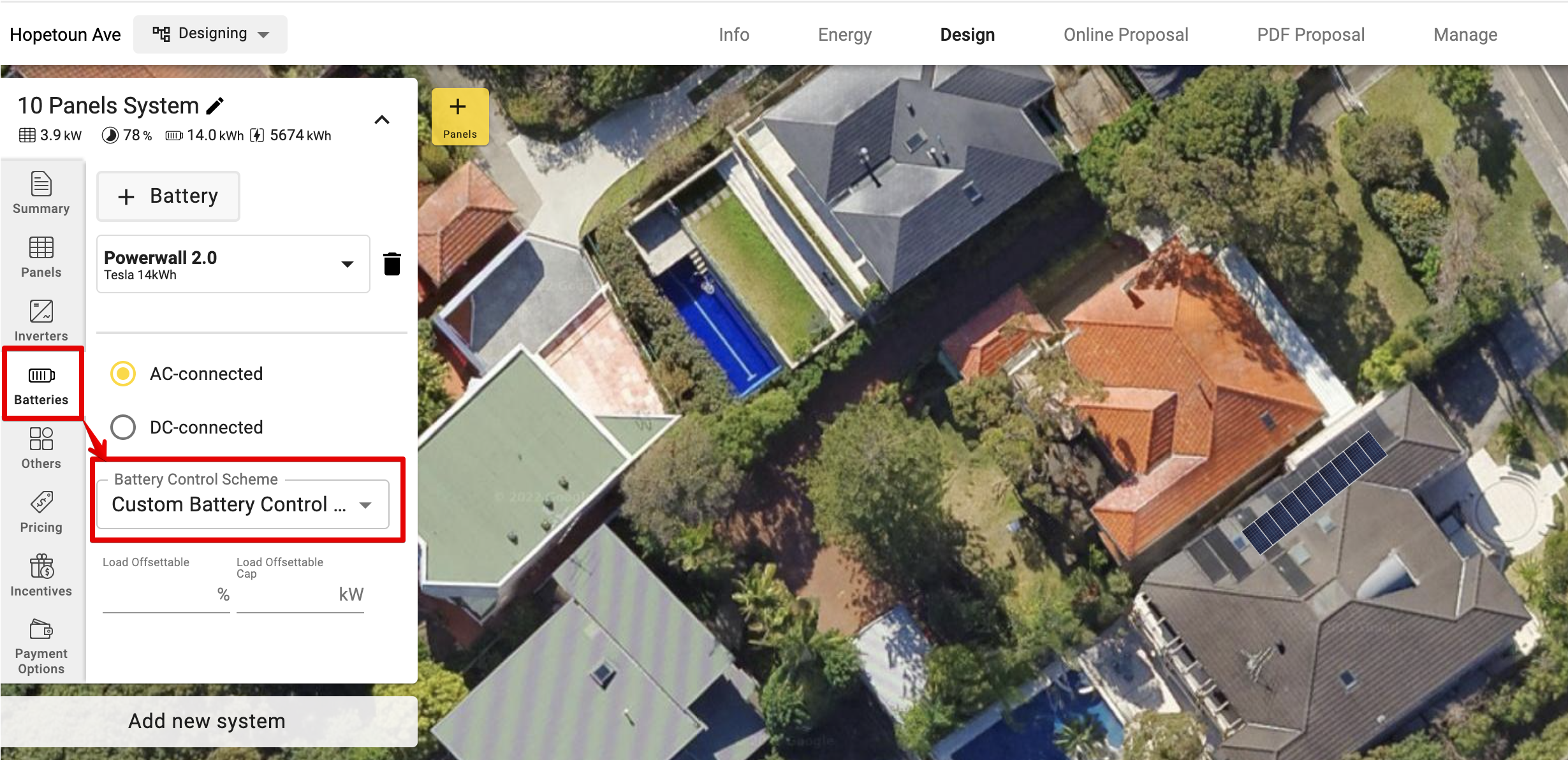

När du har lagt till ett batteri en systemdesign kan du välja ett batteri kontrollsystem.
Access OpenSolars standardsystem eller ett anpassat batterikontrollsystem i Projekt > Design > Batterier. Här kan du välja från hela listan över kontrollsystem.
Batteristyrningslogik
OpenSolar stöder följande batteristyrningslogiska kombinationer som kan ställas in av de fyra fästen vid skapandet av en ny batteristrategi.
Observera: den maximala laddning/urladdning av batteriet begränsas av mindre av den "Max kontinuerlig effekt" av batteriet som anges i batterispecifikationen (se Kontroll > Design & maskinvara > Batterier) eller den maximala laddning/urladdning som anges av de tilldelade batteristrategiinställningarna.
| Tillåt laddning från: | Tillåt urladdning till: | Beskrivning av tillämpad logik | ||
| System | Nät | Laddning | Nät | |
| ✔ | ✖ | ✖ | ✖ | Batteriet laddas ENDAST från överskottsenergi som genereras från solcellssystemet efter att belastningen kompenserats. |
| ✖ | ✔ | ✖ | ✖ | Batteriet laddas ENDAST från elnätet. |
| ✖ | ✖ | ✔ | ✖ | Batteriet kommer endast att släppas ut för att kompensera energibelastningen eller användningen av hushållet/byggnaden i projektet. |
| ✖ | ✖ | ✖ | ✔ | Batteriet kommer endast att släppas ut till elnätet. |
| ✔ | ✔ | ✖ | ✖ | Batteriet kommer FÖRST ladda från överskottsenergi som genereras från solcellssystemet efter att ha kompenserat belastningen. Om batteriet fortfarande har kapacitet att ladda från nätet så gör det det. |
| ✖ | ✖ | ✔ | ✔ | Batteriet släpper först ut för att kompensera energibelastningen eller användningen av hushållet/byggnaden i projektet. Endast efter att belastningen har kompenserats avlastar den återstående kapaciteten till nätet. |
| ✔ | ✖ | ✔ | ✖ | Batteriet laddas från överskottsgenerering efter att generationen har använts för att kompensera belastningen. Batteriet släpper ut för att möta den återstående belastningen när solgenerering inte räcker för att helt kompensera belastningen. |
| ✖ | ✖ | ✖ | ✖ | Om ingen batteristyrningslogik väljs gör batteriet ingenting. |
