Jakie są różne rodzaje krawędzi?

Definiowanie krawędzi jest ważne, ponieważ pomaga programowi dokładnie obliczyć roczną produkcję systemu w kWh w oparciu o układ dachu.

Wskazówka: Zanim dodasz panele do swojego projektu, dobrze jest narysować i zdefiniować wszystkie krawędzie dachu. Patrz artykuł „Rysowanie dachu i określenie krawędzi”

Rynna

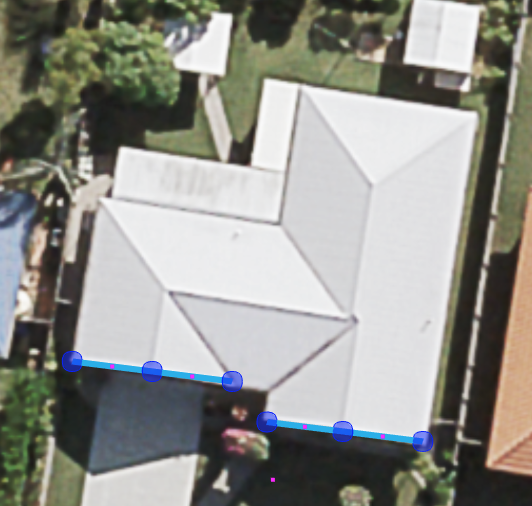

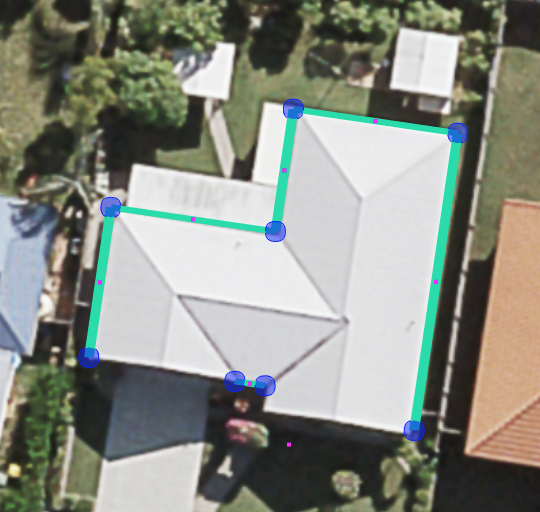

Rynny dachowe, pokazane jako zielone linie na poniższym obrazku, są zewnętrznymi krawędziami dachu równoległymi do podłoża. Są one na ogół najniższą częścią dachu.

Uwaga: Panele umieszczone na powierzchni dachu będą automatycznie skierowane w stronę tych linii.

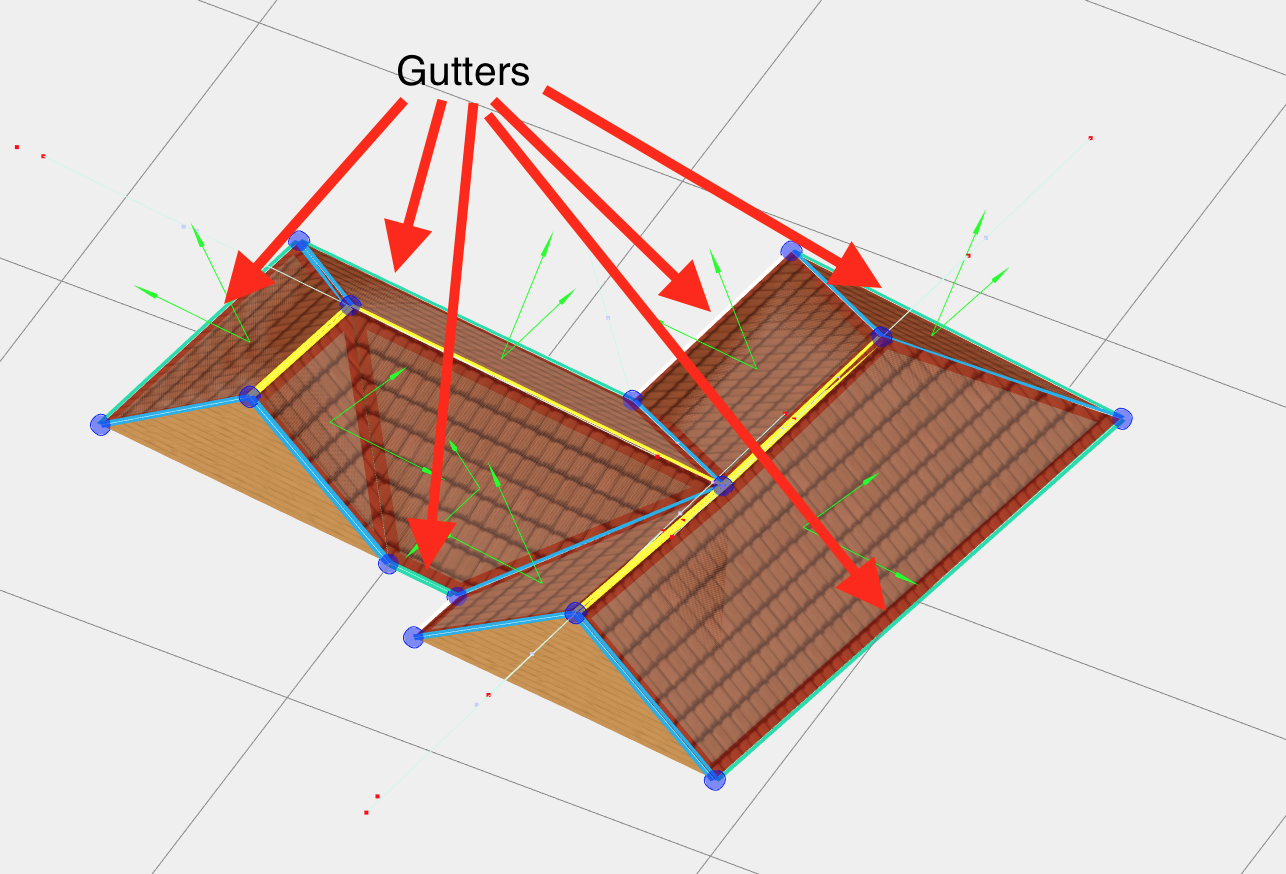

Oto schemat 3D przedstawiający krawędzie dachu zwane rynnami.

Kalenica

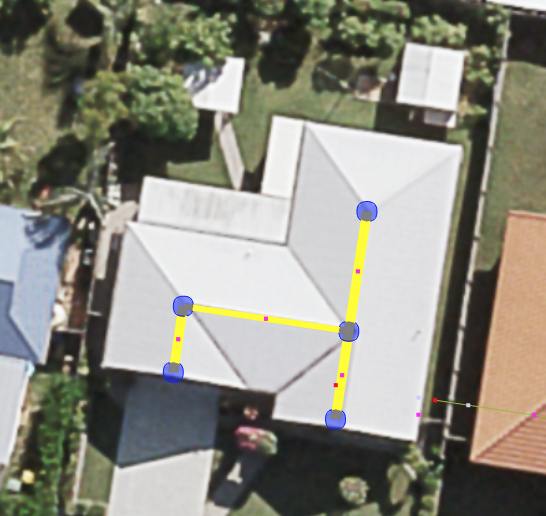

Kalenice dachu, pokazane jako żółte linie na zdjęciu poniżej, są na ogół równoległe do podłoża i łączą wiele pochyłych powierzchni, tworząc uwypuklenie. Zazwyczaj są one najwyższą częścią dachu.

Uwaga: Panele umieszczone na powierzchni dachu są automatycznie skierowane w stronę przeciwną do tych linii.

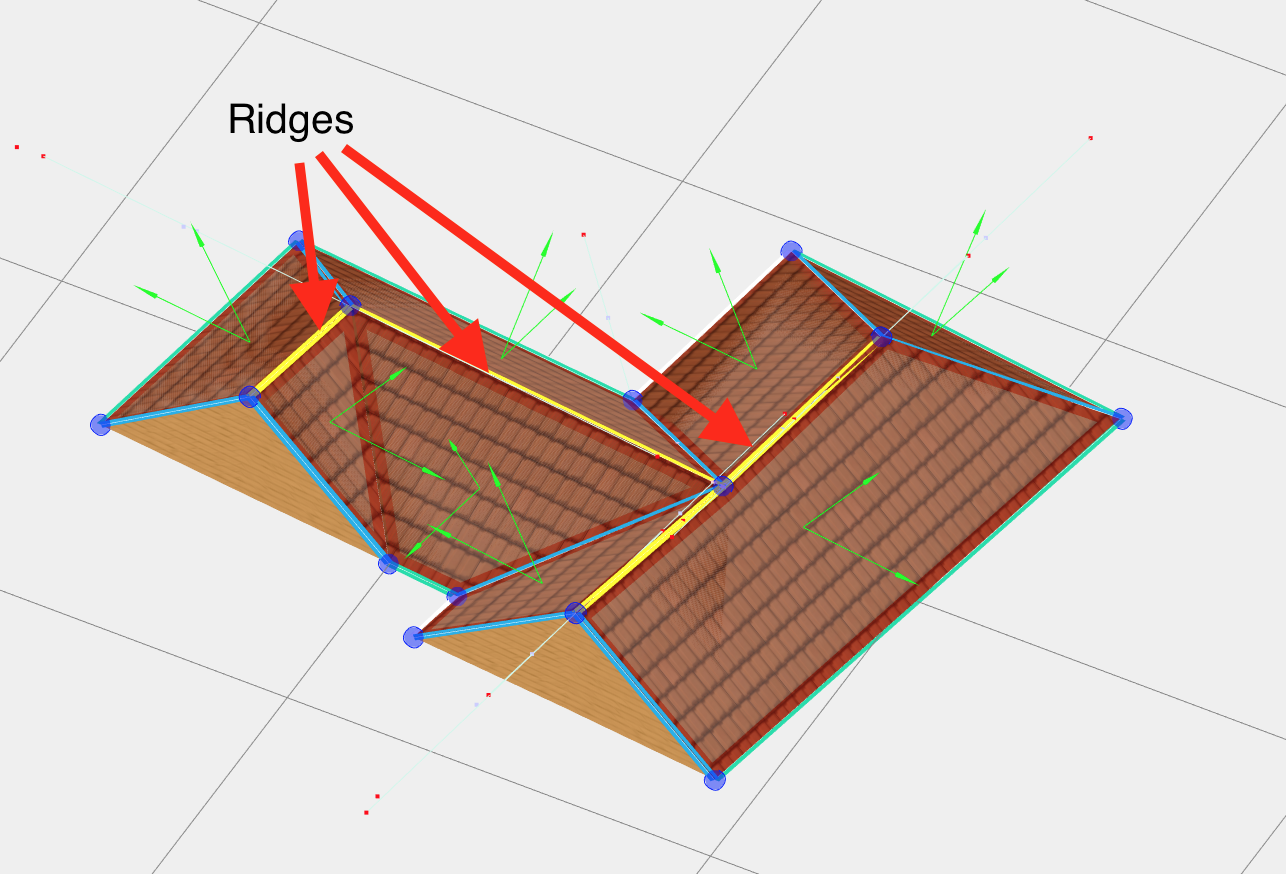

Oto schemat 3D przedstawiający krawędzie dachu znane jako kalenice.

Kosz

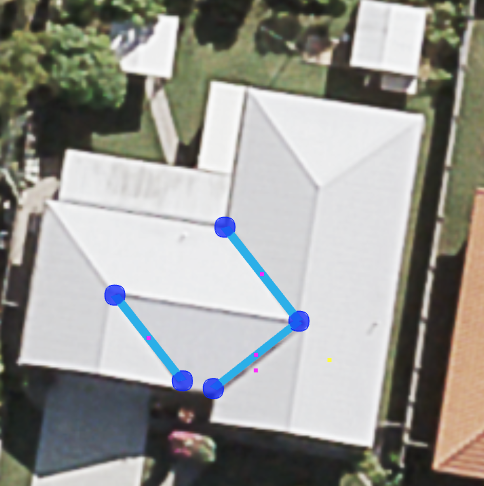

Kosze, pokazane jako niebieskie linie na poniższym obrazku, to na ogół opadające linie (nie są równoległe do ziemi) utworzone, gdy dwie pochyłe powierzchnie stykają się, tworząc wklęsłą powierzchnię.

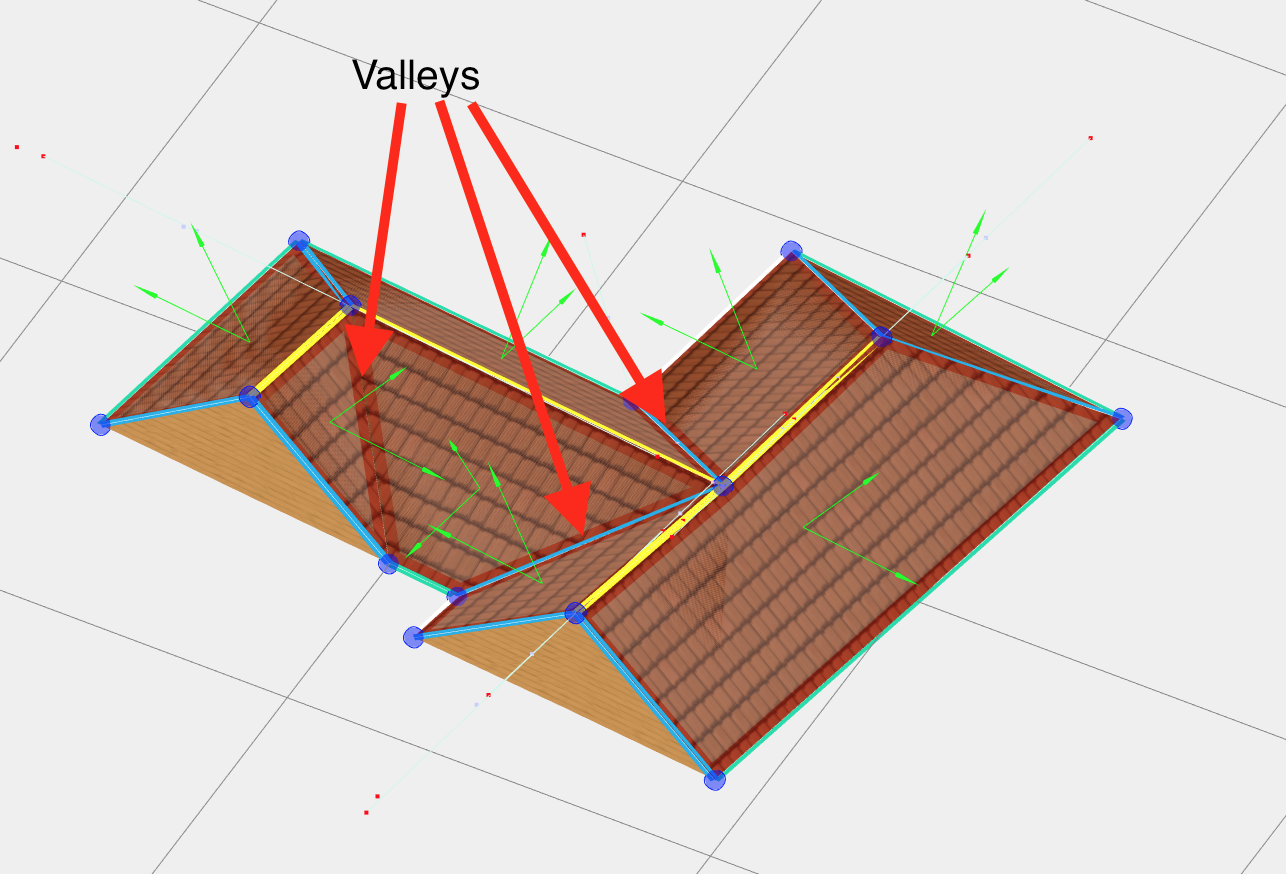

Oto schemat 3D przedstawiający krawędzie dachu znane jako kosze.

Skos

Skosy, pokazane jako niebieskie linie na poniższym obrazku, są krawędziami na obwodzie dachu, które nie są płaskie (nie są równoległe do ziemi). Zazwyczaj występują w parach, łącząc się w miejscach, gdzie kalenica rozciąga się na boki.

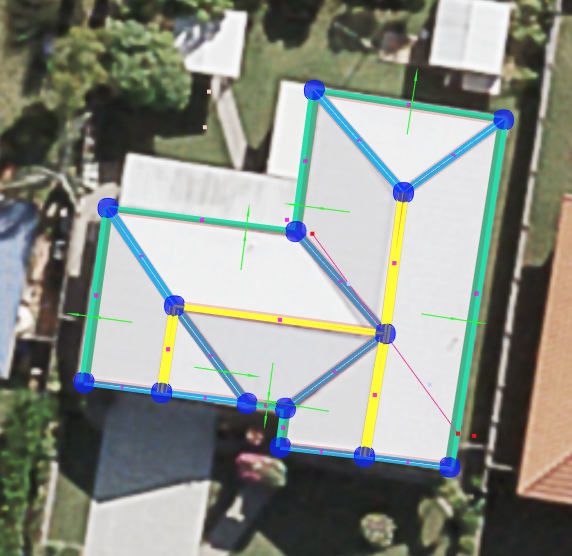

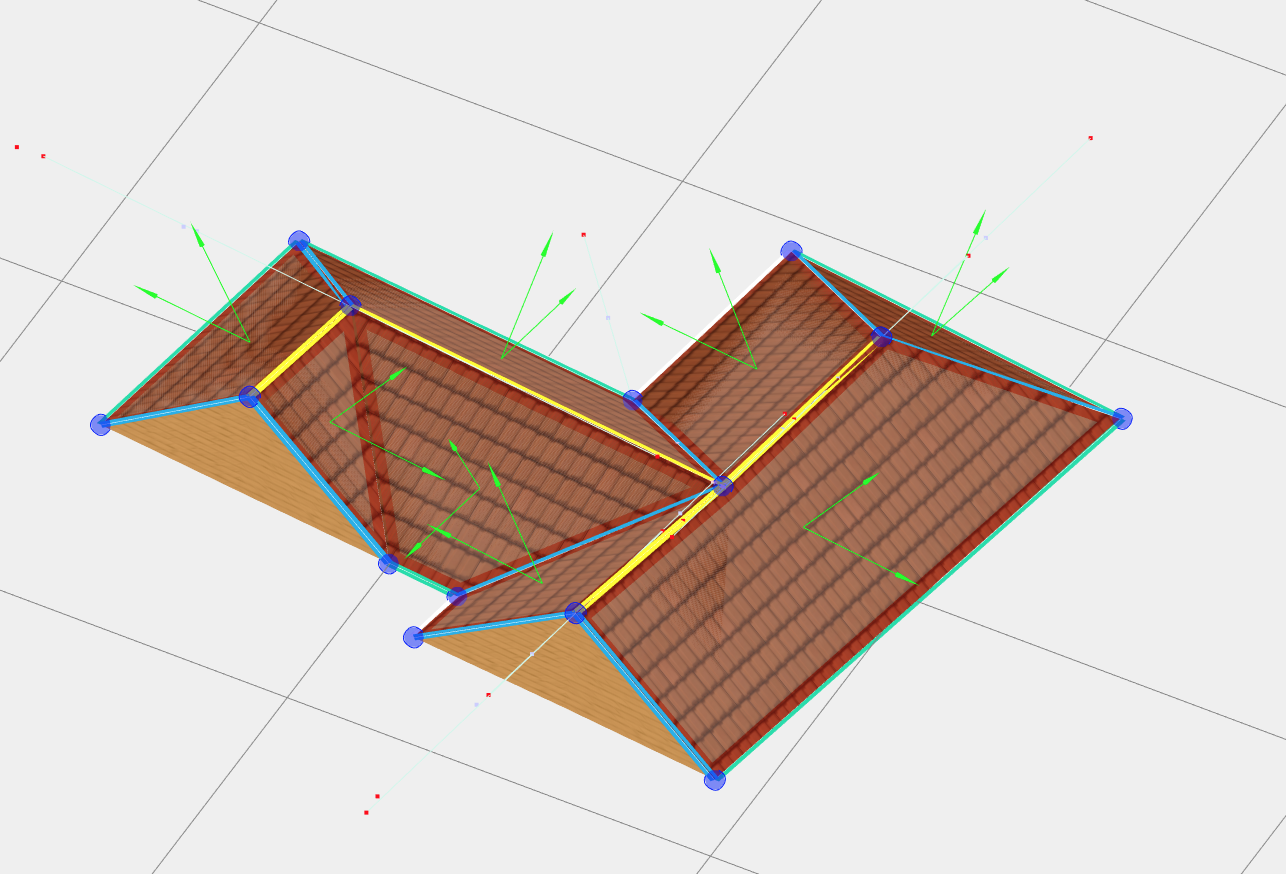

Poniżej znajdują się diagramy pokazujące wszystkie krawędzie dachu wyróżnione w sposób opisany w niniejszym artykule.
