Łączenie, mikrofalowniki i optymalizatory mocy

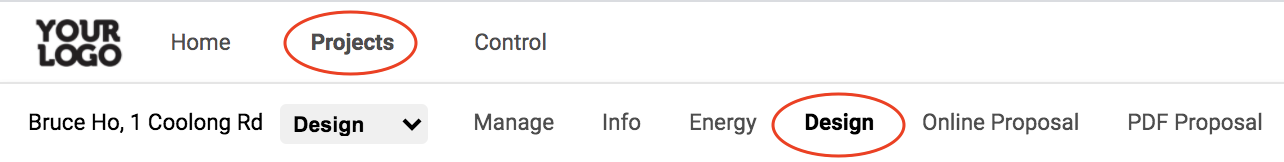

Ten artykuł dotyczy strefy Zlecenie > Projekt w aplikacji.

W tym artykule omówiono różne aspekty projektowania w OpenSolar, w tym łączenie falowników, mikrofalowniki i optymalizatory mocy. Opisany zostanie każdy z tych elementów w odniesieniu do oprogramowania do modelowania słonecznego stosowanego do obliczania wydajności w systemie OpenSolar (PV Watts i System Advisor Model)

Falowniki łańcuchowe

• Istnieją dwa tryby: Manualny i szybkiego łączenia
• Tryb manualny jest ogólnie preferowaną metodą łączenia, ponieważ daje pełną kontrolę nad tym, jak system zostanie połączony. Domyślny system modelowania falowników można zmienić w strefie Sterowanie > projekt i sprzęt > automatyczne przełączanie i ustawienia projektu > edytuj > Automatyczne przełączanie i ustawienia projektu
• Aby włączyć tryb szybkiego łączenia, wybierz falownik z rozwijanej listy i opcję „Szybkie łączenie”. Po chwili system zostanie dla Ciebie połączony.

    <insert mceclip0.png>

Aby zaprojektować połączenie, wystarczy kliknąć „+połączenie” lub „+MPPT”, a następnie kliknąć pierwszy panel w rzędzie, a później ostatni, aby je połączyć.

Mikrofalowniki:

• Obecnie zakładamy, że w przypadku mikrofalowników będzie jeden mikrofalownik na panel.

Optymalizatory:

• Optymalizatory dodaje się w strefie Sterowanie > Projekt i sprzęt > Pozostałe komponenty Podczas tworzenia tego komponentu typ musi być ustawiony jako „Optymalizator DC”.

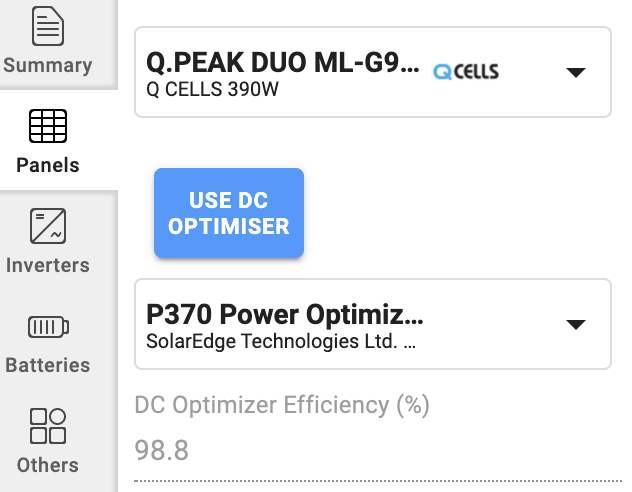

• Po umieszczeniu optymalizatorów na liście komponentów na swoim koncie możesz kliknąć przycisk „użyj optymalizatora DC” w sekcji paneli w studio.
• Liczba użytych w systemie optymalizatorów jest określana przez używane panele i ograniczenia dotyczące rozmiarów optymalizatora.
• Możemy automatycznie ustalić, czy stosunek paneli do optymalizatora powinien wynosić 1:1 lub 2:1 itd. na podstawie specyfikacji paneli i optymalizatora (na podstawie mocy, prądu i napięcia).

Skutek stosowania PVWats przez optymalizatory/mikrofalowniki

Korzystanie z mikrofalownika lub optymalizatora zmieni stratę z powodu niedopasowania do 0%

Zastosowany zostanie również czynnik minimalizujący skutki zacienienia (FRP) wynoszący 33 proc. Jeśli obecne jest zacienienie, strata nim spowodowana zostanie zmniejszona o 33%.

Skutek stosowania System Advisor Model (SAM) przez optymalizatory/mikrofalowniki

Zmieni to domyślne straty:

Jeśli falownik łańcuchowy jest używany bez optymalizatorów, to straty spowodowane przez:

Niedopasowanie modułu = 2%

Diody i połączenia = 0,5%

Okablowanie DC = 2%

Jeśli zastosowano optymalizator z falownikiem łańcuchowym, to niedopasowanie modułu zostanie obniżone do 0%, okablowanie DC do 1%, a wydajność optymalizatora zostanie wykorzystana

Jeżeli używany jest mikrofalownik, niedopasowanie modułu zostanie obniżone do 0%, a okablowanie DC do 0,1%.

W przypadku zacienionych systemów z falownikiem łańcuchowym (bez optymalizatora), SAM wprowadzi sprawdzone dane, aby sprawdzić, jaka będzie wartość produkcji w oparciu o wartości zacienienia obliczone przez OpenSolar 3D.

W przypadku zacienionych systemów z mikrofalownikami i optymalizatorami wartości zacienienia będą miały bezpośredni związek z wartością produkcji. Tak więc, gdy system jest zacieniony w x%, wydajność również zostanie zmniejszona o x%.
