Jak projektować w trybie ręcznym

Podsumowanie:

Ten przewodnik przeprowadzi Cię przez projektowanie instalacji solarnej w trybie Ręcznym z wizualizacją 3D w OpenSolar. Dowiesz się, jak:

• Wybrać tryb projektowania i obrazowanie

• Narysować własny układ terenu

• Dodać i skonfigurować panele, falowniki i baterie

• Ustawić ceny, zachęty i opcje płatności

Dzięki temu procesowi możesz dodać zdjęcia z drona lub plany dachu.

Importowanie obrazu ręcznego:

Aby rozpocząć:

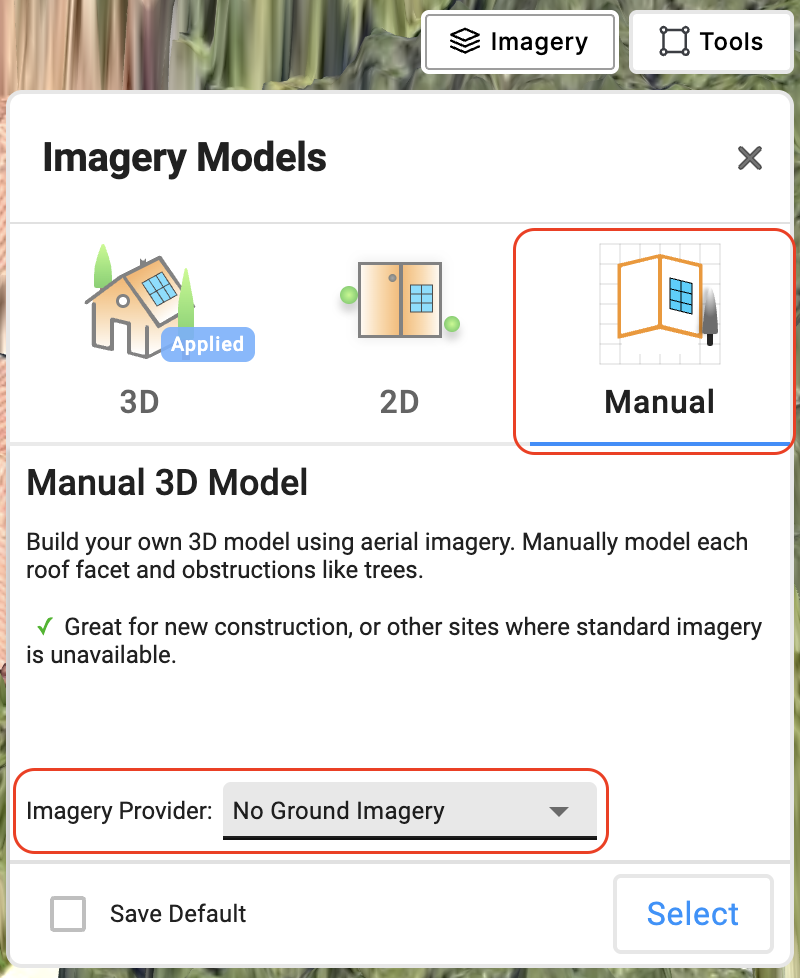

• Rozwiń menu Tryb projektowania w prawym górnym rogu.

• Wybierz Ręczny (3D, 2D, Ręczny).

• Wybierz Brak obrazu terenu.

• Kliknij Wybierz.

Import i wyrównanie obrazu:

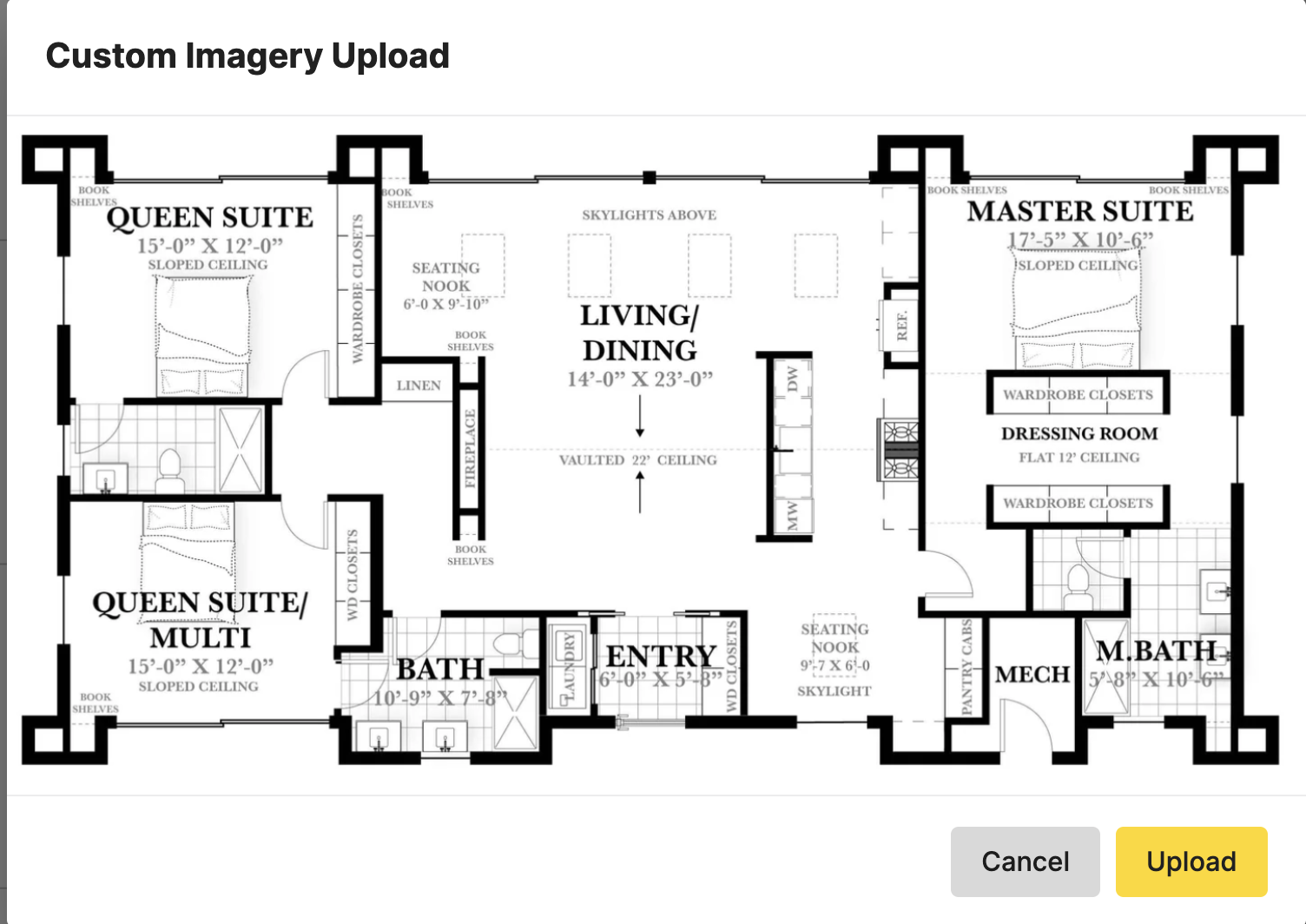

• Przeciągnij plik na białe płótno.

• Kliknij Wybierz przy przesyłaniu.

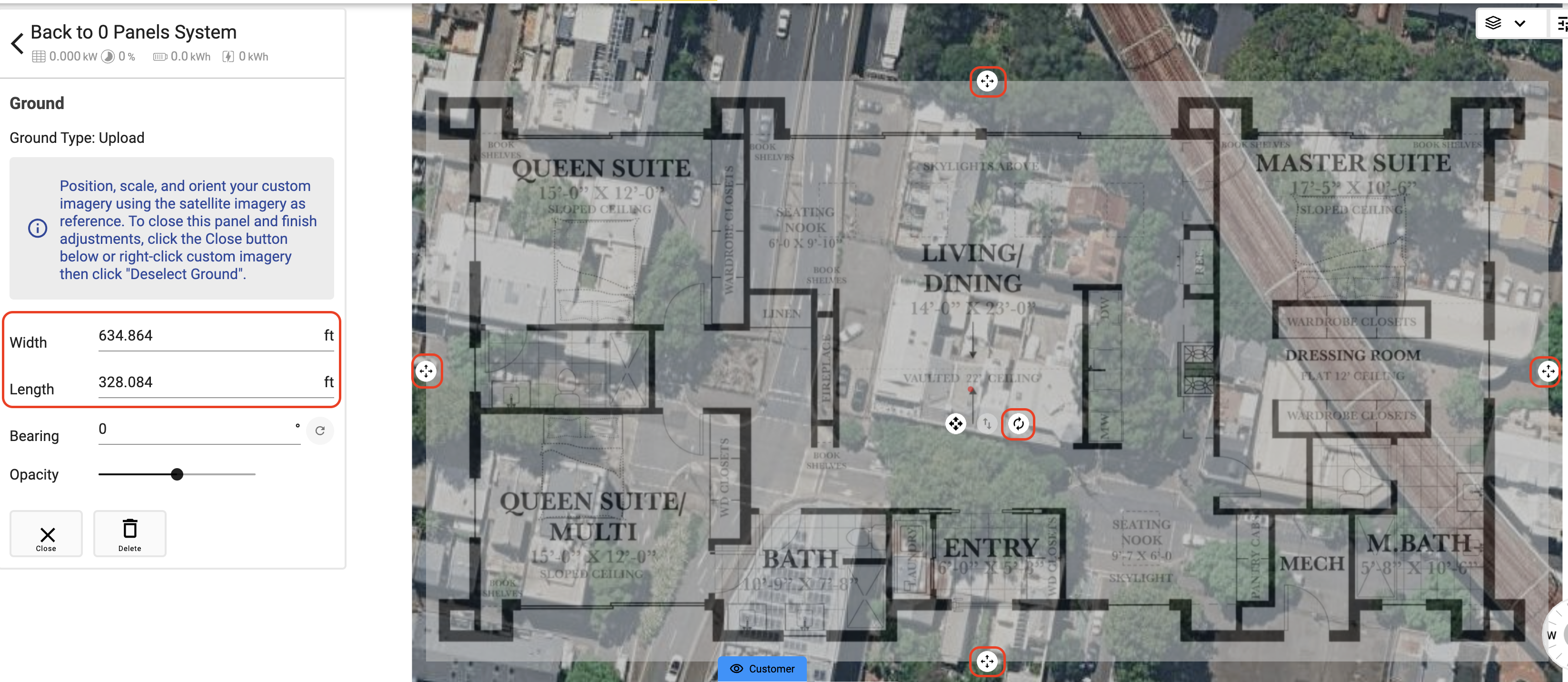

• Użyj Szerokości/Długości lub strzałek do skalowania/obracania.

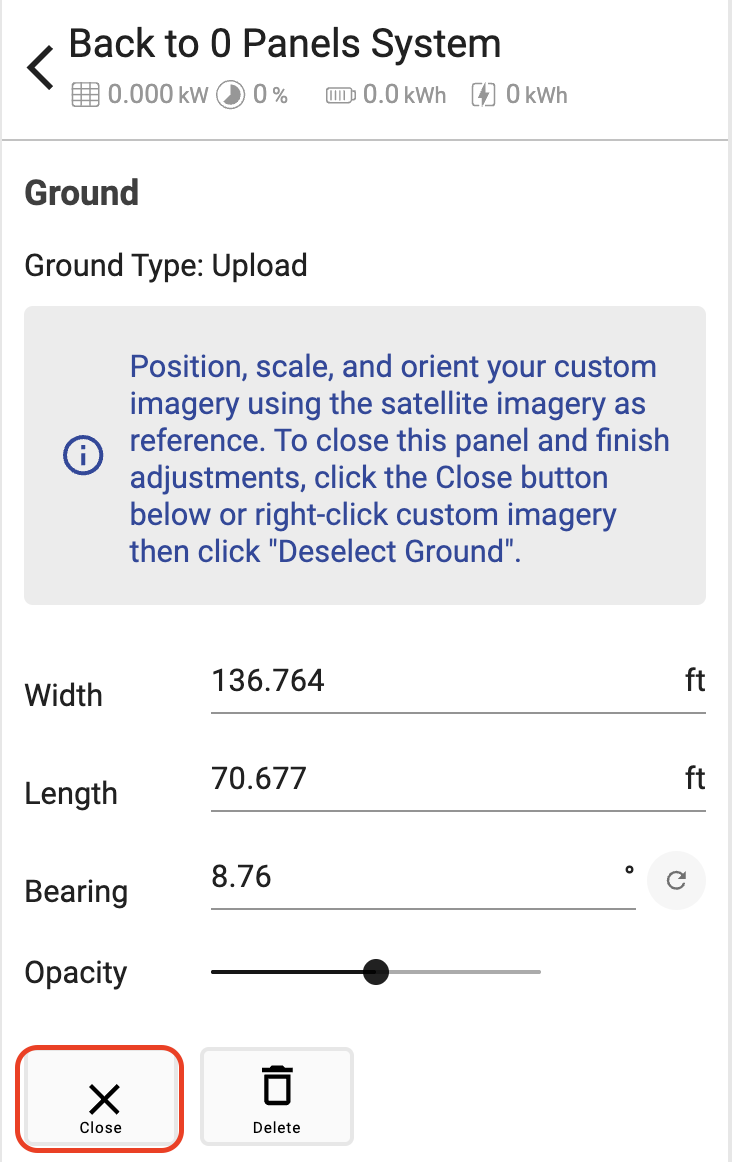

• Kliknij Zamknij.

Video Walkthrough:

Skalowanie planów bez obrazu terenu:

• Przejdź do Ustawień zaawansowanych.

• Wybierz Narzędzie Dach.

• Umieść dwa pinezki, aby stworzyć linię i dostosuj.

• Kliknij Wyrównaj i użyj strzałek do pozycjonowania.

Uwaga: to należy wykonać przed tworzeniem struktury 3D.

Tworzenie modelu 3D i przeszkód:

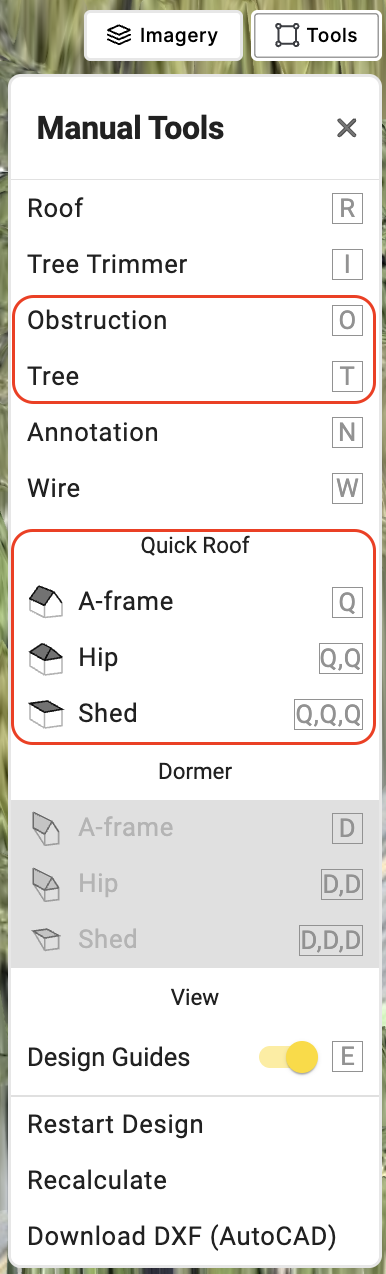

• Otwórz ponownie Ustawienia zaawansowane i użyj Szybki dach.

• Oznacz przeszkody i drzewa.

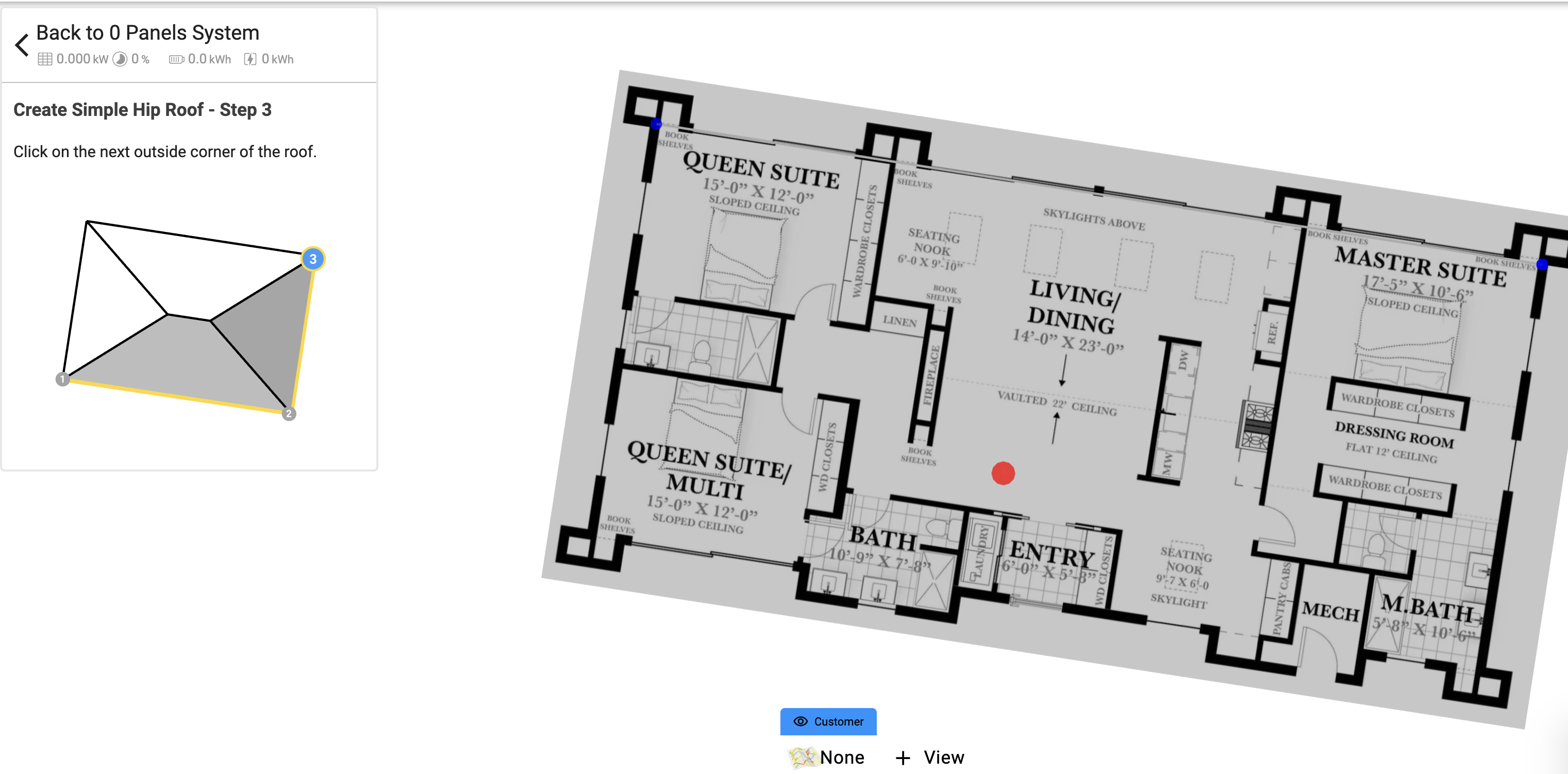

• Umieść pinezki w rogach dachu.

• Dostosuj uchwytami strzałek.

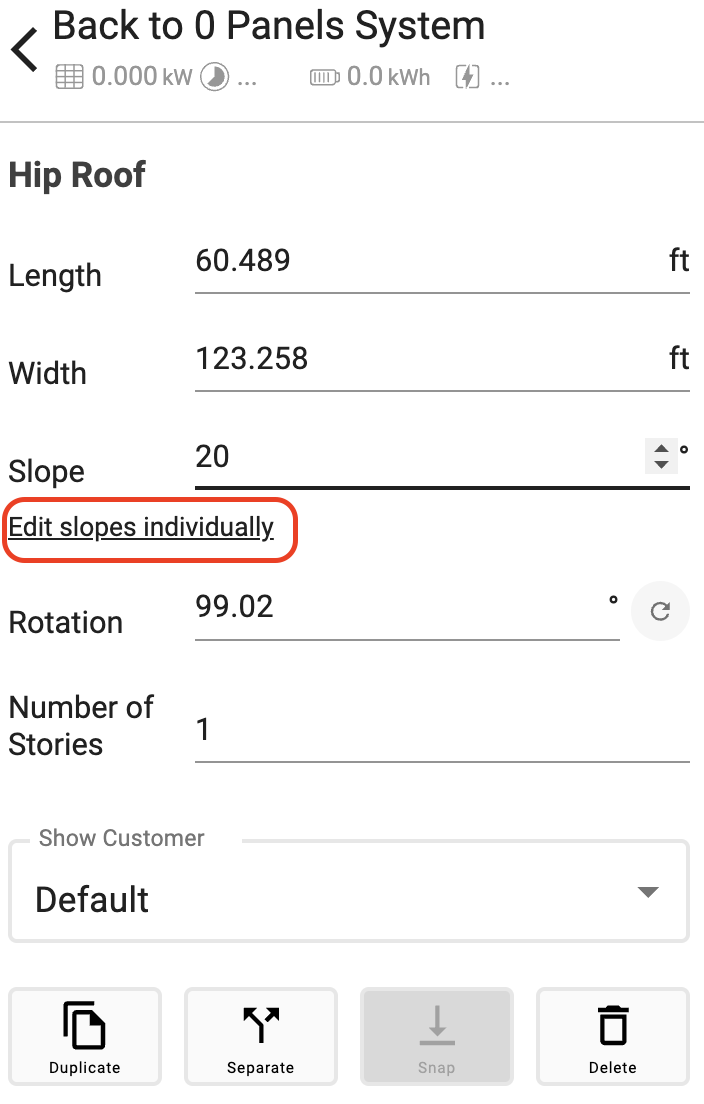

• W razie potrzeby użyj Edytuj nachylenie osobno.

Wskazówka: wybierz Google Solar API Ground Imagery lub Google Ground Imagery zamiast „Brak obrazu terenu”.
