Jak projektować w 3D

Podsumowanie:

Ten artykuł przeprowadza Cię przez proces projektowania projektu solarnego w trybie 3D w ramach OpenSolar. Obejmuje wybór trybu projektowania i obrazowania, dodawanie i konfigurowanie sprzętu (paneli, falowników, baterii), ustawianie cen i zachęt, zarządzanie widokami oraz dodawanie opcji płatności.

Wybór trybu projektowania:

Aby zacząć:

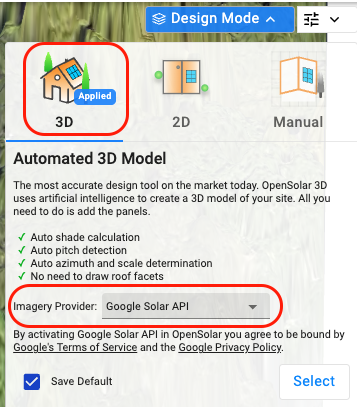

• W prawym górnym rogu okna projektowania rozwiń menu Tryb Projektowania.

• Wybierz 3D z dostępnych opcji (3D, 2D, Ręczny).

• Wybierz swojego dostawcę obrazów.

• Kliknij Wybierz, aby potwierdzić i przełączyć się na tryb 3D.

Dodawanie sprzętu:

Wszystkie komponenty sprzętowe są dostępne przez menu po lewej stronie, zorganizowane w zakładki:

Dodawanie panelu:

Kliknij zakładkę Panel.

Użyj rozwijanego menu paneli, aby wybrać preferowany panel. Skorzystaj z paska wyszukiwania, aby znaleźć komponenty po nazwie lub kodzie.

Kliknij + Panel. Ikona panelu zostanie przypięta do kursora.

Kliknij i przeciągnij, aby narysować zestawy paneli na dachu. Kliknij ponownie przycisk + Panel, aby utworzyć dodatkowe zestawy.

Po umieszczeniu:

• Kliknij konkretny zestaw, aby otworzyć jego panel ustawień (zestaw zostanie podświetlony na żółto).

• Wprowadź następujące dane:

  • Mocowanie: montaż na równi, pojedynczy kąt nachylenia lub podwójny kąt nachylenia.

  • Azymut: Zostanie automatycznie wypełniony na podstawie położenia panelu.

  • Nachylenie: Dane te zostaną dodane automatycznie na podstawie położenia panelu. Jest to kąt dachu (nie mocowania).

  • Względne nachylenie: Pojawia się przy opcjach mocowania z nachyleniem; jest to kąt nachylenia mocowania.

  • Orientacja: pionowa lub pozioma.

  • Wysokość nad dachem: odległość od dachu do dolnej krawędzi panelu.

  • Cieniowanie: Rozwiń sekcję Cieniowanie, aby przejrzeć informacje o cieniowaniu. Cieniowanie jest automatycznie generowane w 3D i nie wymaga ręcznego wprowadzania jak w trybie 2D lub ręcznym.

Dodawanie falownika:

• Przejdź do zakładki Falownik.

• Kliknij + Falownik.

• Użyj rozwijanego menu i paska wyszukiwania, aby wybrać falownik.

Łączenie falownika w stringi:

Po wybraniu falownika kliknij + String, aby rozpocząć przypisywanie stringów.

Dodaj MPPT i przypisz stringi, wybierając string i przeciągając po panelach, aby je połączyć.

Dodawanie baterii:

• Przejdź do zakładki Bateria.

• Kliknij + Bateria.

• Użyj rozwijanego menu i paska wyszukiwania, aby wybrać baterię.

Po dodaniu skonfiguruj:

• Typ połączenia: AC lub DC.

• Schemat sterowania baterią: dostępne są predefiniowane opcje lub możesz utworzyć własny schemat.

• Falownik baterii - jeśli bateria posiada falownik AC, a nie falownik hybrydowy, wybierz go tutaj. Ta opcja pojawia się tylko wtedy, gdy bateria jest ustawiona jako połączona z AC.

• Opcja końca życia baterii: Wybierz, co się stanie z baterią po osiągnięciu końca jej żywotności. Dostępne są następujące opcje:

  • Usuń - oznacza to, że bateria zostanie usunięta z domu i nie będzie już pomagać w oszczędnościach.

  • Wymień - oznacza to, że właściciel domu wymieni baterię, aby nadal korzystać z oszczędności.

  • Przedłuż poza gwarancję - bateria nie wygaśnie po gwarancji, lecz zostanie przedłużona.

• Akcesoria do baterii - wybierz inne akcesoria do baterii

• Cena baterii w propozycji - Jeśli cena baterii jest już uwzględniona w ustalonej cenie, wybierz ten przycisk i dodaj cenę. Propozycja pokaże Twoją aktualną łączną cenę ustawioną w zakładce cen oraz linię pokazującą cenę baterii. Zwróć uwagę, że cena wpisana tutaj nie jest dodawana do ceny ustawionej w zakładce cen.

Uwaga: Jeśli nie widzisz potrzebnego komponentu, wyślij zgłoszenie z jego specyfikacjami, a zespół go doda.

Konfiguracja cen:

Otwórz zakładkę Ceny.

Wybierz swój schemat cenowy z rozwijanego menu.

Jeśli używasz kalkulacji narzutu lub marży, wybierz schemat kosztów spośród:

Użyj pola Kwota niezaliczana do instalacji solarnej, aby wprowadzić kwoty (np. pokrycie dachowe), które nie powinny być wliczane do ITC.

Aby dodać koszty lub rabaty:

• Kliknij + Dodatek/Rabat.

• Wybierz spośród prekonfigurowanych dodatków lub utwórz własny ręcznie.

Na dole sekcji pojawi się podział:

• Koszt: koszt instalacji dla Twojej firmy.

• Cena: cena systemu dla klienta.

Uwaga: Schemat cenowy i schemat kosztów muszą być utworzone w sekcji kontrola > Ceny i Płatności, aby pojawiły się w projekcie

Dodawanie zachęt:

Kliknij zakładkę Zachęty.

Pokażą się domyślne, automatycznie stosowane zachęty.

Aby zmodyfikować, kliknij Nadpisz domyślne zachęty i wybierz spośród dostępnych opcji.

Dodawanie widoków dla klienta:

Tryb 3D automatycznie generuje widok 3D dla Twojego klienta. Aby dodać więcej:

Przewiń na dół i kliknij + Widok.

Jeśli pozycje paneli przesuwają się między widokami:

• Kliknij przycisk Wyrównaj.

• Przesuń przyciemnione panele na miejsce.

• Kliknij ponownie Wyrównaj, aby potwierdzić zmiany.

Pamiętaj, aby zapisać projekt po zakończeniu.

Dodawanie opcji płatności:

Przejdź do zakładki Płatności.

Domyślne opcje płatności będą już dodane.

Kliknij + Dodaj opcję płatności, aby dodać dodatkowe.

Użyj ikony wielokropka (⋮) w prawym górnym rogu dowolnej opcji płatności, aby ją usunąć.
