Dodawanie różnych typów baterii do Twojego projektu

Podsumowanie:

OpenSolar teraz obsługuje dodawanie i modelowanie wielu typów baterii w jednym projekcie, co pozwala symulować bardziej zaawansowane i realistyczne konfiguracje baterii. Ta funkcja jest idealna w sytuacjach, gdy system zawiera baterie różnych marek, rozmiarów lub charakterystyk wydajnościowych.

Uwaga: Wszystkie baterie dodane do jednego projektu są modelowane jako część tego samego systemu. Jeśli potrzebujesz symulować je oddzielnie (np. dla różnych ofert lub właścicieli), zamiast tego utwórz wiele ofert lub systemów.

Jak dodać wiele typów baterii

Aby uwzględnić różne modele baterii w jednym systemie:

1. Przejdź do zakładki Projekt w swoim projekcie.

2. Otwórz sekcję Bateria.

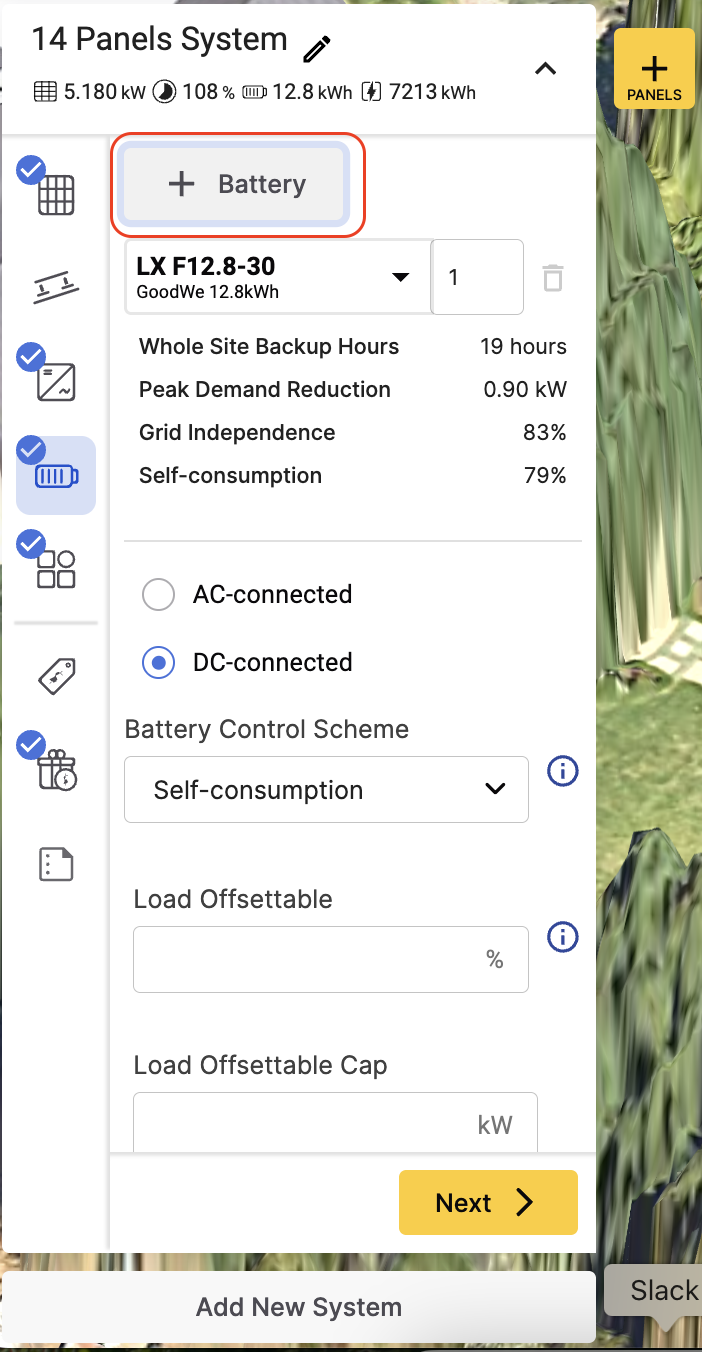

3. Kliknij ikonę + Bateria.

4. W panelu wysuwanym wybierz pierwszy model baterii, który chcesz dodać.

5. Powtórz proces, aby dodać kolejne modele baterii do tego samego systemu.

Nie ma ograniczenia, ile różnych typów baterii możesz dodać do projektu, a wszystkie będą modelowane razem.

Jak wiele baterii wpływa na obliczenia energii

Gdy w projekcie uwzględniono wiele typów baterii, OpenSolar agreguje ich parametry wydajności i oblicza ujednolicony profil systemu. Oto jak działa modelowanie:

Agregowane parametry

• Całkowita energia
  Obejmuje:

  • Pojemność ładowania w kWh

  • Optymalna i zdegradowana pojemność energii

• Parametry mocy

  • Moc szczytowa

  • Maksymalna moc ciągła

• Pojemność gwarancyjna

  • Zakładana przy 1 cyklu dziennie, obliczana dla systemu

Ważone średnie parametry

OpenSolar używa ważonej średniej według pojemności, aby reprezentować parametry wydajnościowe wśród typów baterii, takie jak:

• Współczynnik starzenia baterii

• Współczynnik głębokości rozładowania (DoD)

• Sprawność (całkowita i jednostronna)

• Pojemność na koniec życia

• Pojemności użytkowe (standardowe i zdegradowane)

To podejście zapewnia, że wkład każdej baterii jest dokładnie odzwierciedlony w wydajności całego systemu.

Uwaga dla instalatora: Napięcie baterii nie wpływa na symulację. Można bez problemu uwzględniać baterie o różnych napięciach w tym samym projekcie. Należy jednak pamiętać o praktycznych implikacjach instalacyjnych.

Kulisy: Szczegółowa metodologia obliczeń

Po dodaniu specyfikacji baterii, OpenSolar wykonuje symulacje godzinowe, aby oszacować zachowanie systemu, w tym cykle ładowania/rozładowania, degradację pojemności i użyteczny przepływ energii.

4 kluczowe obszary danych wejściowych

1. Specyfikacje baterii

   • Szybkości ładowania/rozładowania

   • Krzywa degradacji

   • Sprawność całkowita

   • Konfigurowane w Kontrola > Projekt & Sprzęt > Baterie

2. Schemat sterowania baterią

   • Strategia ładowania/rozładowania

   • Zarezerwowana pojemność na szczytowe użycie

   • Logika eksportu do sieci

   • Możliwość tworzenia niestandardowych schematów

3. Typ połączenia

   • Połączenie AC vs. DC

   • Wpływa na przewymiarowanie PV i konfigurację systemu

4. Ustawienia offsetu obciążenia

   • Definiuje, jak dużą część obciążenia obiektu bateria może kompensować

Modelowane wyniki

Na podstawie powyższych danych wejściowych OpenSolar symuluje:

• Pojemność użytkową
  Dostosowaną do limitów głębokości rozładowania (DoD)

• Zachowanie ładowania i rozładowania
  Ograniczone przez specyfikacje baterii; nadmiar energii słonecznej jest eksportowany, jeśli bateria jest pełna

• Straty sprawności
  Obliczane na podstawie wartości sprawności całkowitej

• Śledzenie degradacji
  Przepływ energii w ciągu życia zmniejsza pojemność użytkową w czasie

• Czas rozładowania
  Podąża za wybranym schematem sterowania (np. domyślnie załadunek zgodny z obciążeniem)
