Wat zijn de verschillende rand types?

Het definiëren van randen is belangrijk omdat het de software helpt de jaarlijkse kWh-productie van uw systeem nauwkeurig te berekenen op basis van de opmaak van het dak.

Pro Tip: Voordat u panelen aan uw ontwerp toevoegt, moet u alle randen van het dak tekenen en definiëren. Zie dit artikel over "uw dak tekenen en uw randen bepalen".

Goot

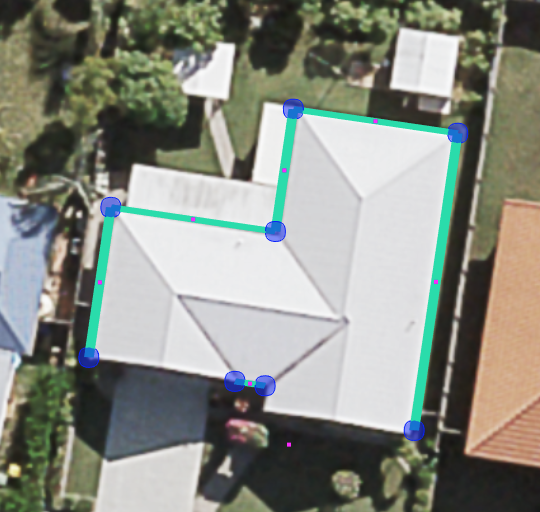

Goten van een dak, in onderstaande afbeelding weergegeven als groene lijnen, zijn de buitenranden van het dak die evenwijdig zijn aan de grond. Zij vormen over het algemeen het laagste deel van het dak.

Opmerking: Panelen die op het dak worden geplaatst, zijn automatisch naar deze lijnen gericht.

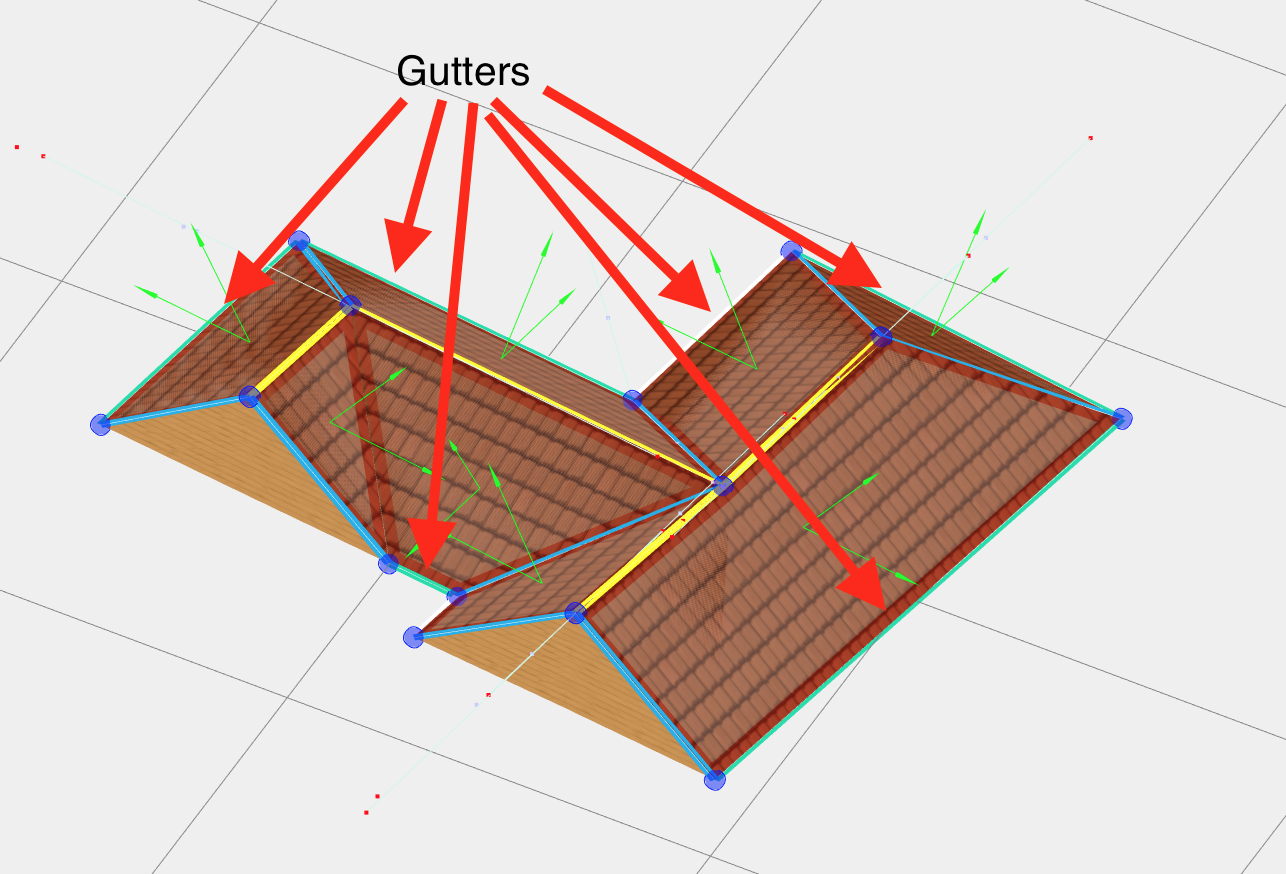

Hier is een 3D diagram dat de dakranden toont die bekend staan als goten.

Nok

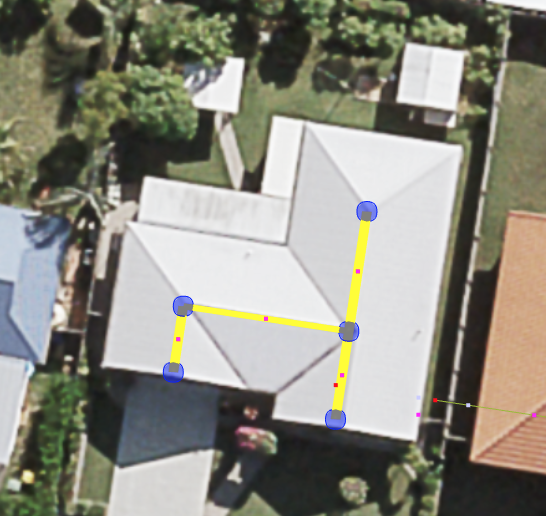

Nokken van een dak, in de afbeelding hieronder weergegeven als gele lijnen, zijn doorgaans evenwijdig aan de grond en verbinden meerdere hellende vlakken op een convexe wijze. Zij vormen doorgaans het hoogste deel van het dak.

Opmerking: Panelen die op het dak worden geplaatst, worden automatisch van deze lijnen afgewend.

Hier is een 3D diagram dat de dakranden toont, bekend als nokken.

Dallen

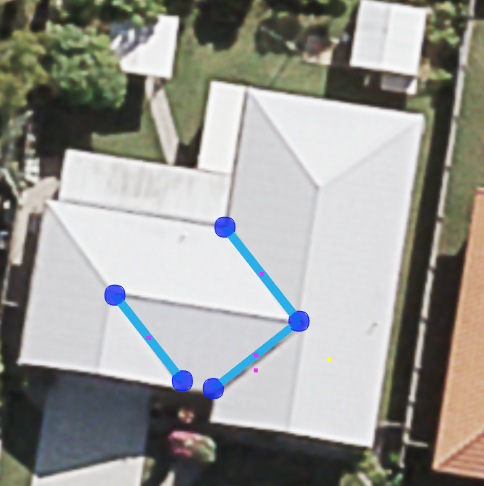

Dallen, in de afbeelding hieronder weergegeven als blauwe lijnen, zijn meestal schuine lijnen (niet parallel met de grond) die ontstaan wanneer twee hellende vlakken elkaar op een holle manier ontmoeten.

Hier is een 3D diagram dat de dakranden toont, bekend als dallen.

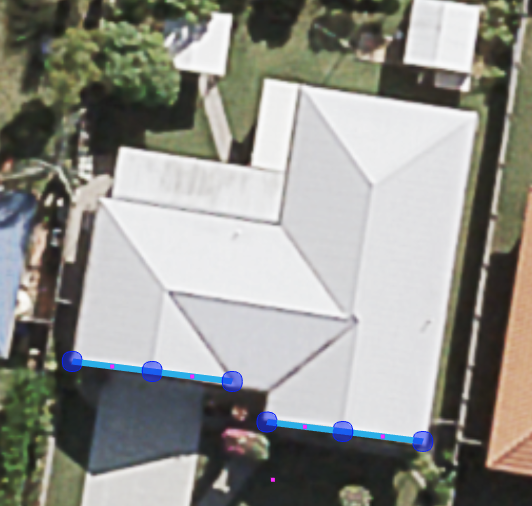

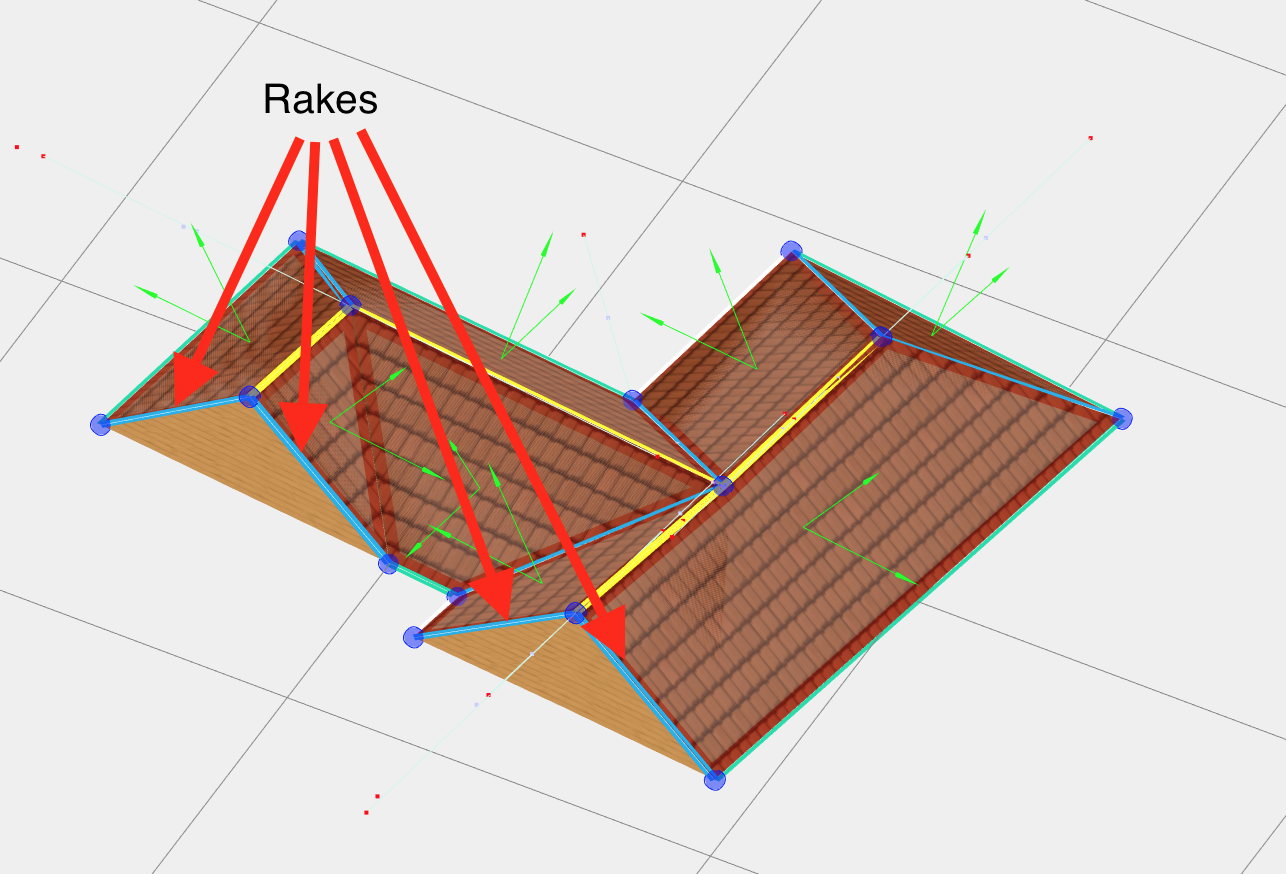

Riek

Rieken, in de afbeelding hieronder weergegeven als blauwe lijnen, zijn randen aan de omtrek van het dak die niet vlak zijn (niet parallel met de grond). Ze komen meestal in paren voor en voegen zich samen waar een nok tot de omtrek reikt.

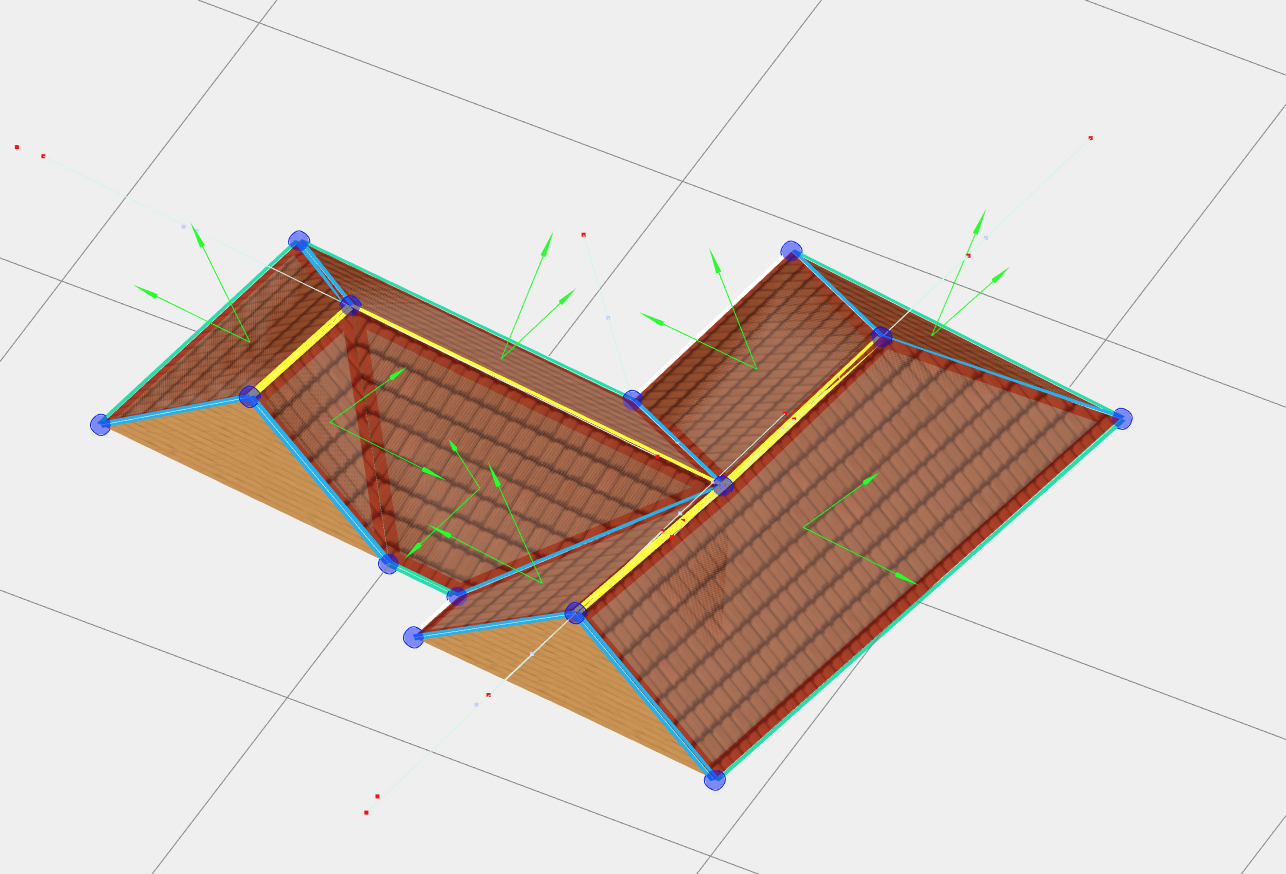

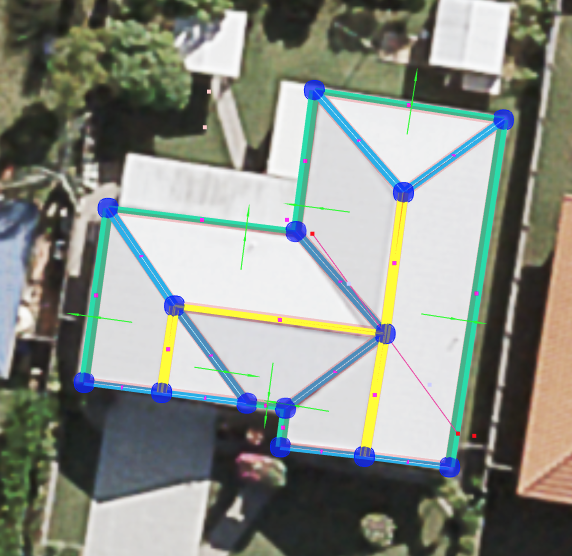

Hieronder vindt u diagrammen waarop alle dakranden zijn aangegeven zoals vermeld in dit artikel.
