Hoe te ontwerpen in de handmatige modus

Samenvatting:

Deze handleiding leidt u door het ontwerpen van een zonneproject in Handmatige modus met 3D-visualisatie in OpenSolar. U leert hoe u:

• De ontwerpmode en beeldbron kiest

• Uw eigen terreinindeling tekent

• Panelen, omvormers en batterijen toevoegt en configureert

• Prijzen, stimulansen en betalingsopties instelt

Met dit proces kunt u elke dronefoto van de woning of bestaande dakplannen toevoegen of importeren.

Handmatige afbeelding importeren:

Om te beginnen:

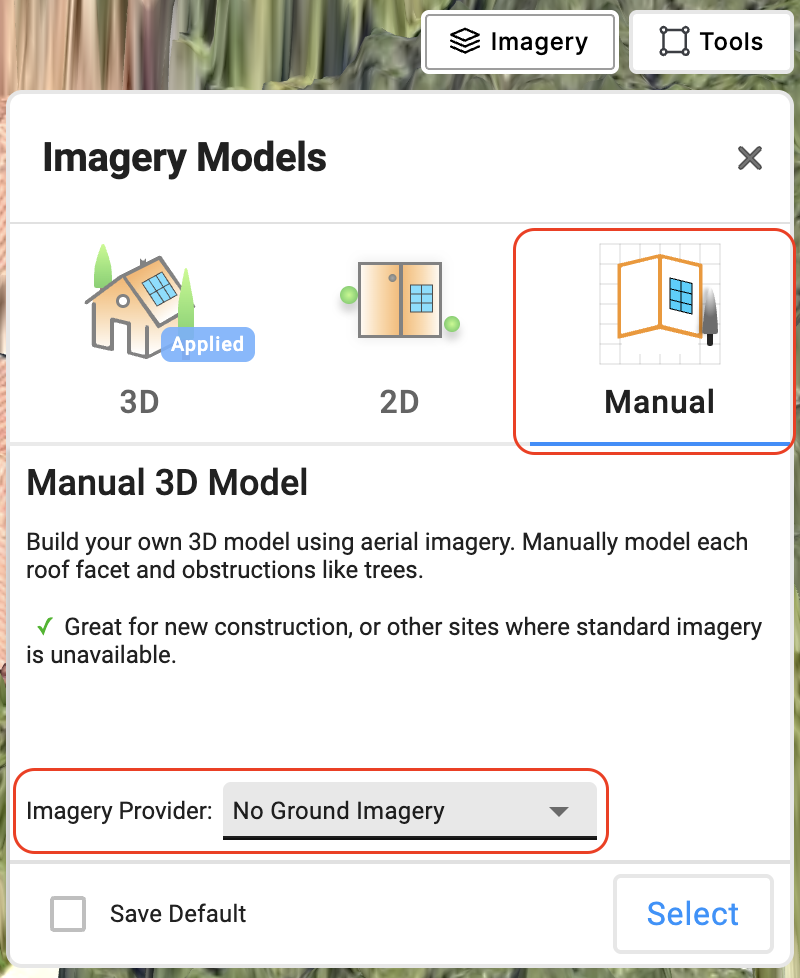

• Vouw in de rechterbovenhoek van het ontwerpscherm het dropdownmenu Ontwerpmode uit.

• Kies Handmatig (3D, 2D, Handmatig).

• Selecteer Geen bodemafbeelding als provider.

• Klik op Selecteren om te bevestigen.

Afbeelding importeren en uitlijnen:

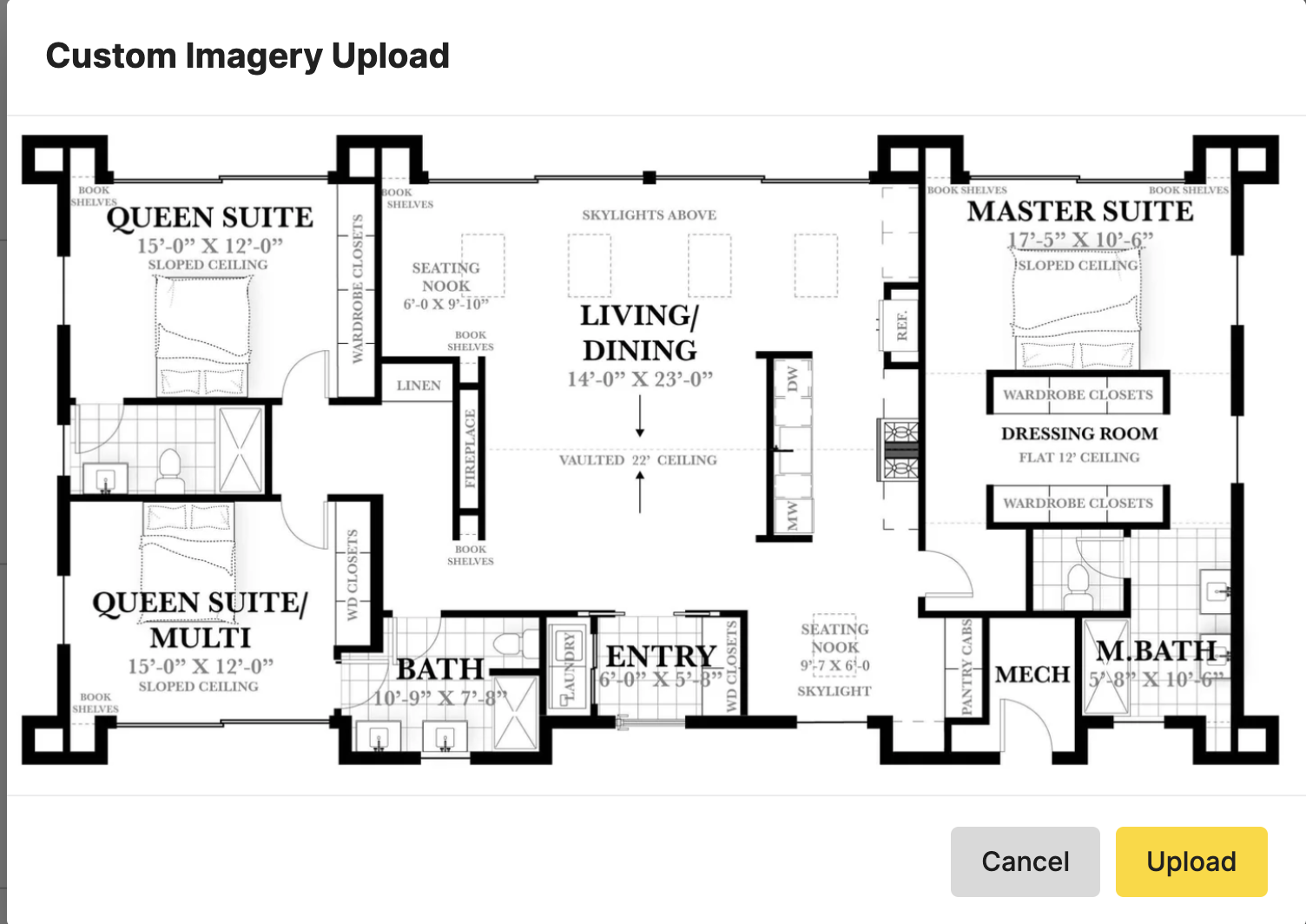

• Sleep uw bestand naar het witte canvas.

• Klik op Selecteren zodra de upload verschijnt.

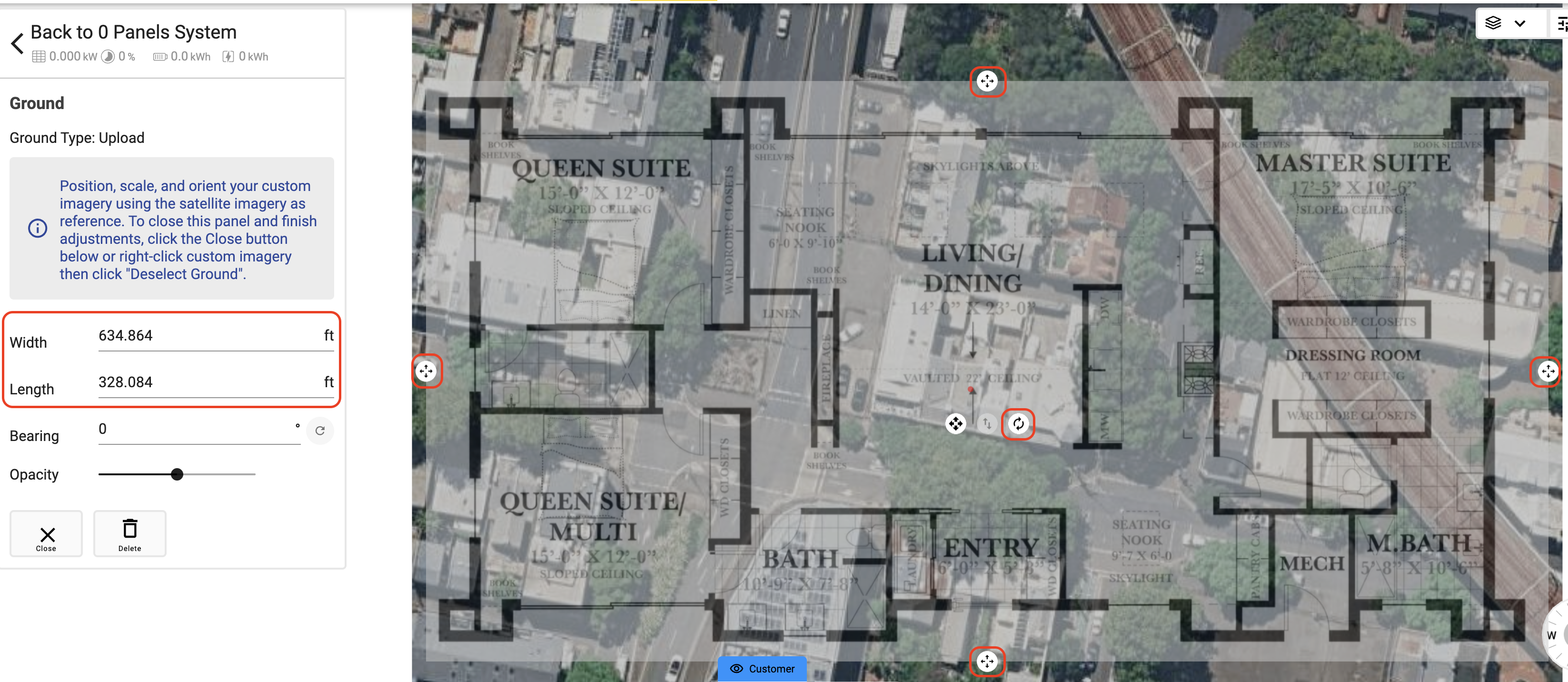

• Gebruik Breedte en Lengte of de pijlen om te schalen of te roteren.

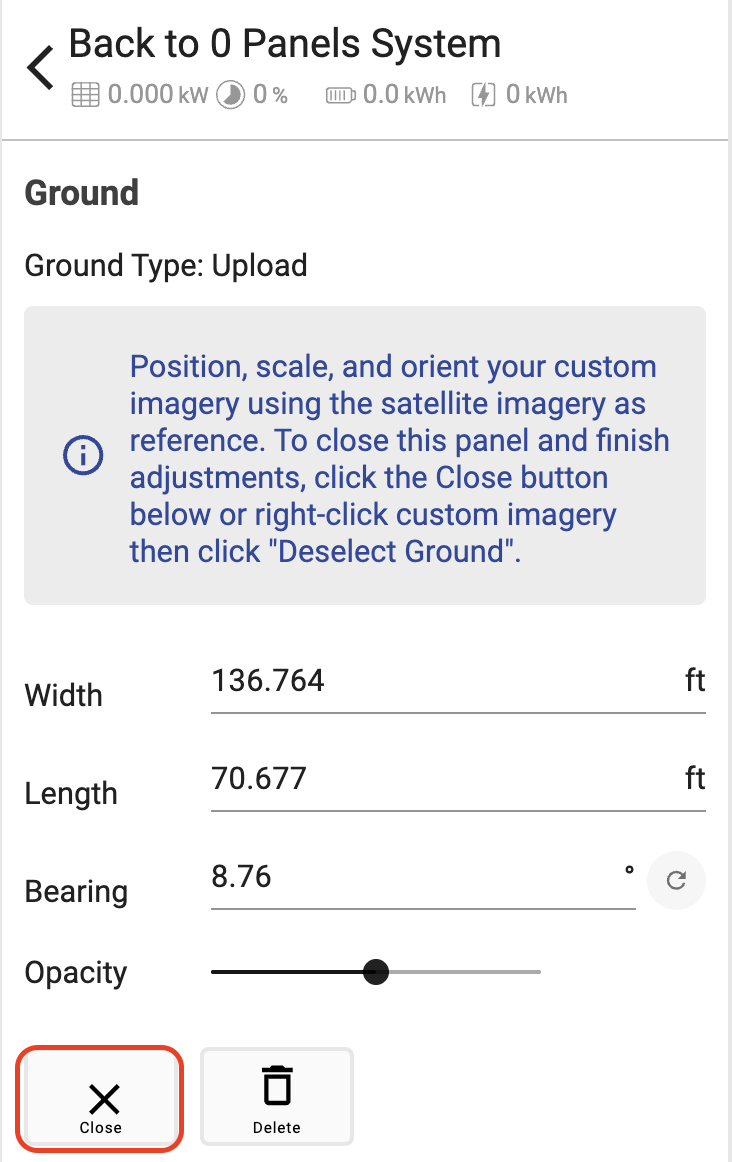

• Klik daarna op Sluiten.

Plannen schalen zonder bodemafbeelding:

• Ga naar Geavanceerde instellingen.

• Kies het Dakgereedschap.

• Plaats twee pinnen om een lijn te maken en pas indien nodig aan.

• Klik op Uitlijnen en gebruik pijlen om de afbeelding te positioneren.

Let op: dit moet gebeuren vóór het maken van een 3D-structuur.

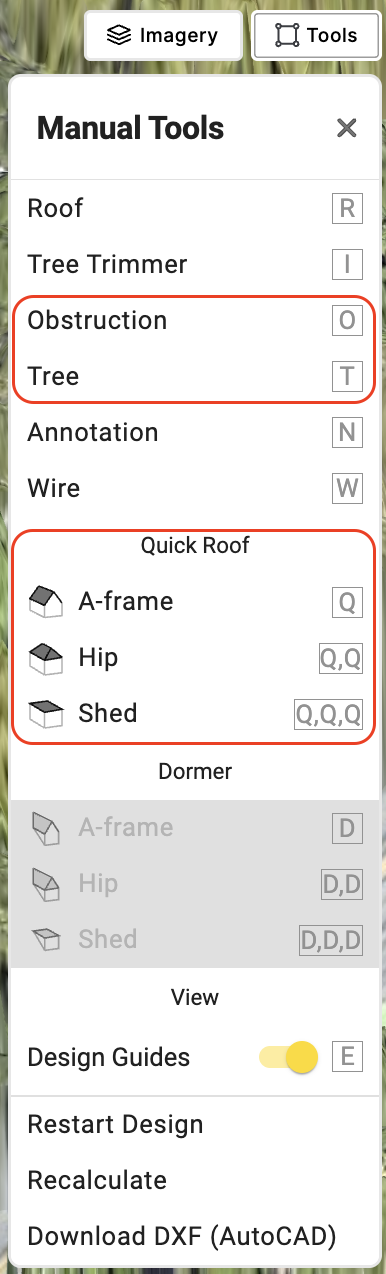

3D-model en obstakels maken:

• Open opnieuw Geavanceerde instellingen en gebruik Snel dak.

• Markeer obstakels en bomen.

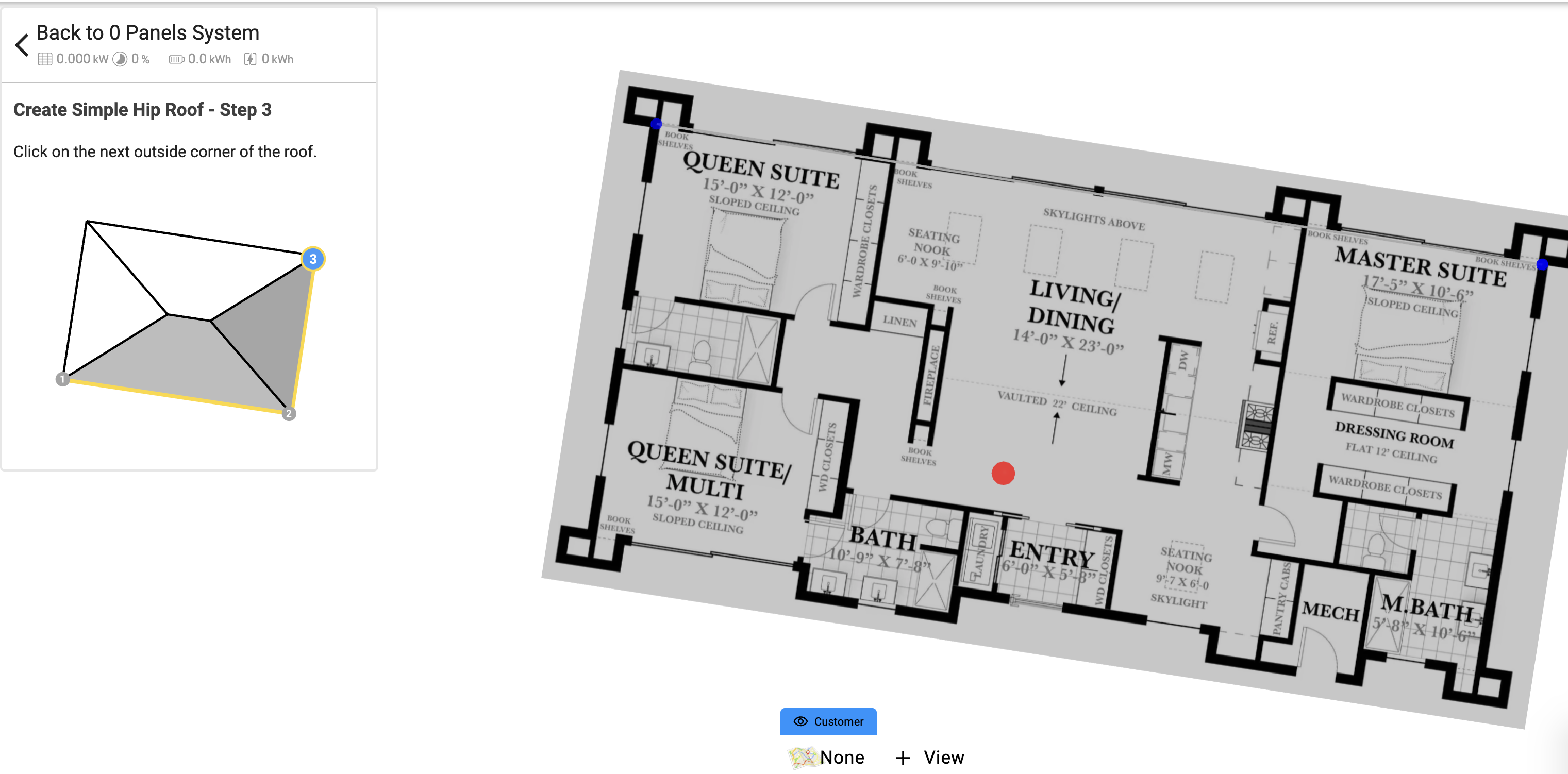

• Plaats pinnen op de hoeken van het dak en verfijn met pijlen.

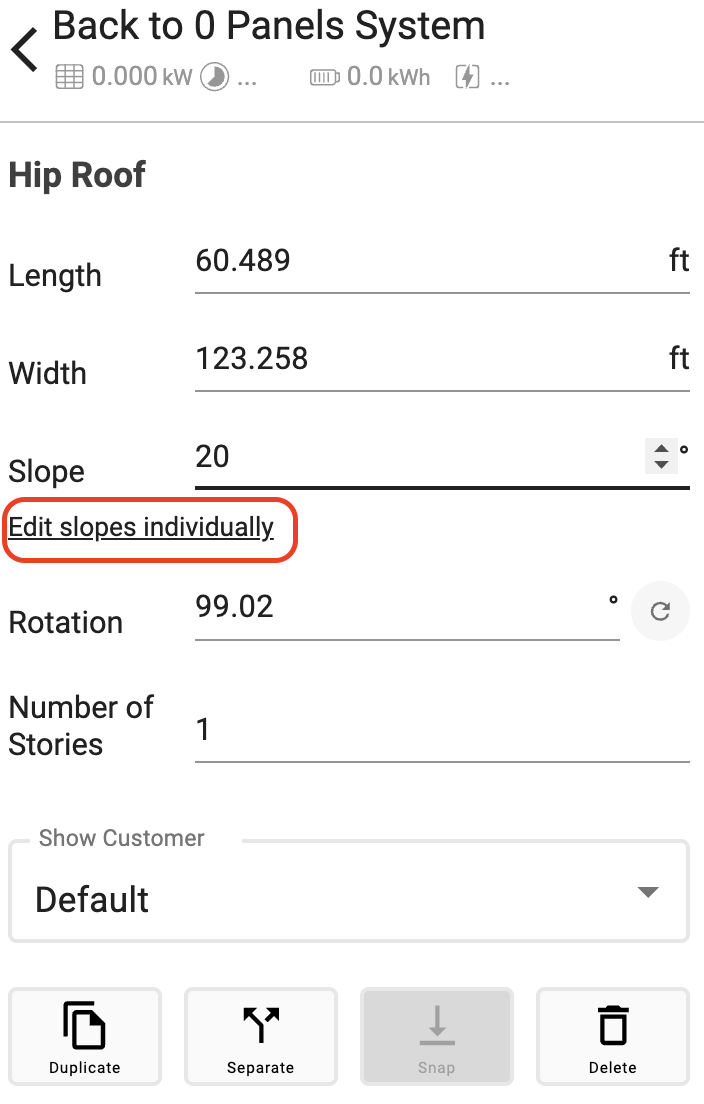

• Pas hellingen aan met Helling individueel bewerken indien nodig.

Tip: gebruik Google Solar API Ground Imagery of Google Ground Imagery in plaats van “Geen bodemafbeelding”.
