Hoe maak je je eigen aangepaste Batterijbesturingsschema

Het Batterijbesturingsschema hiermee wordt de logica ingesteld op wanneer de batterij moet worden opgeladen/ontladen, of deze capaciteit moet reserveren om de belasting op een bepaald moment te compenseren (d.w.z. bij piekstroomsnelheid) en of de batterij mag worden opgeladen/ontladen op het net.

In OpenSolar kunt u een batterijcontroleschema selecteren dat de besparingen die uw klant in zijn voorstel ziet, zal wijzigen. Bekijk hier meer over hoe de batterijopslag van OpenSolar-modellen wordt opgeslagen.

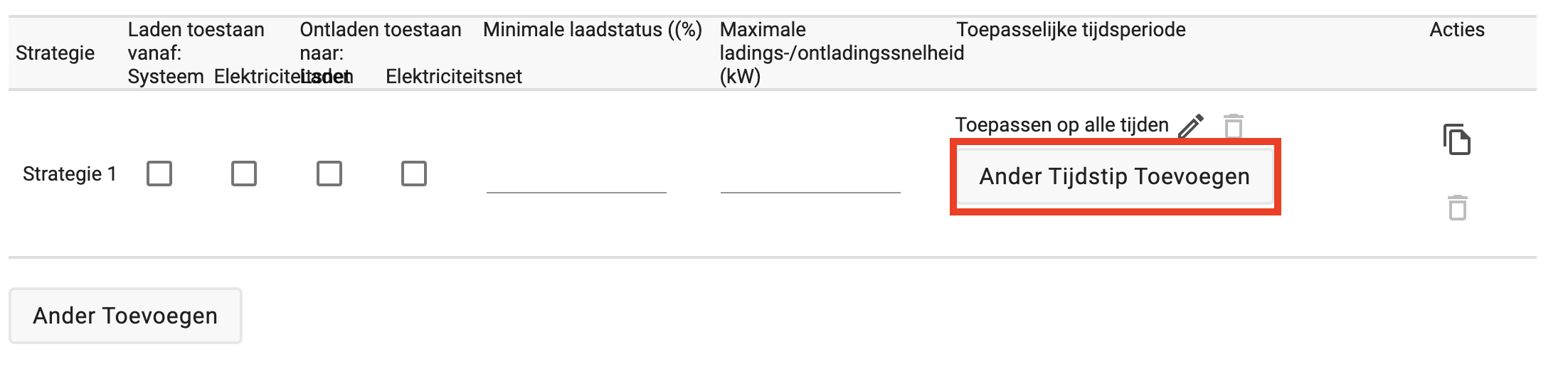

Een aangepast batterijbeheersysteem maken

In OpenSolar kunnen beheerders een uniek batterijcontroleschema maken in Beheer > Ontwerp & Hardware > Batterijcontroleschema's. Merk op dat OpenSolar standaard batterijcontroleschema's heeft die robuust zijn en de meeste Pro-behoeften dekken. Controleer de standaardwaarden voordat u ze aanmaakt.

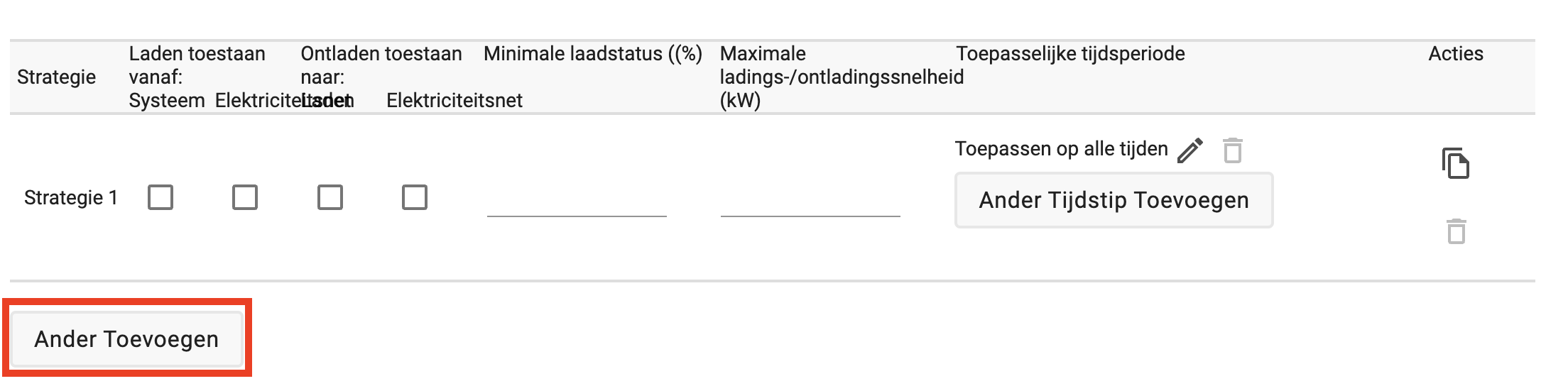

1. Een nieuwe Batterijstrategie toevoegen

OpenSolar biedt u de flexibiliteit om meerdere verschillende batterijstrategieën te maken die op een bepaalde periode van toepassing zijn. U kunt klikken op de "voeg een andere toe" knop om meer dan 1 strategie te maken.

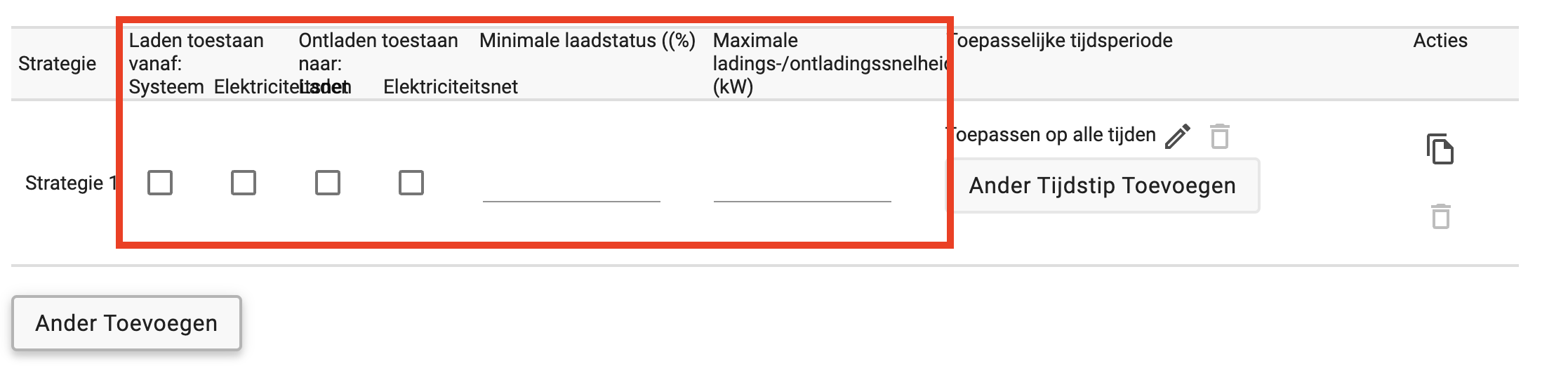

2. De logica van de Batterijstrategie aanpassen

Er zijn vier logica van de batterijcontrole die u kunt toepassen gegeven door de vier selectievakjes. Deze bepalen of de batterij:

1. Opladen van het systeem (d.w.z. opladen van zonne-energie gegenereerd door het PV-systeem)
2. Opladen van het elektriciteitsnet
3. Ontlading naar de lading (dwz huishoudelijke of gebouwbelasting van uw project)
4. Lozing naar het elektriciteitsnet

Je kunt ook verschillende combinaties van deze vier besturingslogica toepassen om wat meer geavanceerd gedrag te creëren. Ga alsjeblieft naar Batterij controle logica sectie om hier meer over te lezen.

De twee andere velden stellen beperkingen op wat de batterij kan doen:

3.Een tijdsperiode toewijzen aan een Batterijstrategie

BELANGRIJK:

• Als er geen batterijstrategie is toegewezen aan een bepaalde periode, doet de batterij standaard niets gedurende die periode.

Voor alle strategieën moet de toepasselijke tijdsperiode zijn ingesteld. Als een strategie voor alle tijdsperioden van toepassing is, stel dan het Gebruikstijdschema in om dit te weerspiegelen door het datumbereik in te stellen op 1 januari tot 31 december en alle toepasselijke weekdagen en uren te selecteren.

U kunt meerdere strategieën toevoegen die op verschillende tijdstippen van toepassing zijn gedurende het hele jaar/maand of weekdag. Als er geen strategie is die op een bepaalde periode van toepassing is, zal de batterij niets doen (d.w.z. niet opladen of ontladen).

Wanneer u een toepasselijke tijdsperiode bewerkt, opent u een dialoogvenster met tijdplanner dat hieronder wordt weergegeven. Met de tijdplanner kunt u:

1. Een begin - en einddatum waarop de batterijstrategie van toepassing is,
2. De geldende weekdagen en uren

De planner hieronder zou bijvoorbeeld de toepasselijke tijdsperiode van de batterijstrategie instellen die van toepassing is tussen 1 januari tot 30 april, van maandag tot vrijdag tussen 16.00-21.00 uur.

4. Pas uw aangepaste Batterijbesturingsschema ' s toe op uw systeemontwerpen

Zodra u een batterij hebt toegevoegd, kunt u een batterijcontroleschema selecteren.

OpenSolar's standaardschema's of een aangepast batterijcontroleschema openen in Project > Ontwerp > Batterijen. Hier kunt u kiezen uit uw volledige lijst met controleregelingen.

Besturingslogica

OpenSolar ondersteunt de volgende batterijbesturingslogica-combinaties die kunnen worden ingesteld door de vier selectievakjes bij het maken van een nieuwe batterijstrategie.

Opmerking: de maximale laad - / ontlaadsnelheid van de batterij wordt beperkt door minder van het "Max continu vermogen" van de batterij die wordt gegeven door de batterijspecificatie (Bekijk in Beheer > Ontwerp & Hardware > Batterijen), of de maximale Laad - / ontlaadsnelheid die is ingesteld door de toegewezen batterijstrategie-instellingen.
