Quali sono i diversi tipi di bordi?

La definizione dei bordi è importante perché aiuta il software a calcolare con precisione la produzione annuale di kWh del sistema in base alla disposizione del tetto.

Suggerimento pro: Prima di aggiungere pannelli al tuo progetto, ti consigliamo di disegnare manualmente e definire tutti i bordi del tetto. Ti preghiamo di consultare questo articolo su "come disegnare il tetto e definire i bordi"

Grondaie

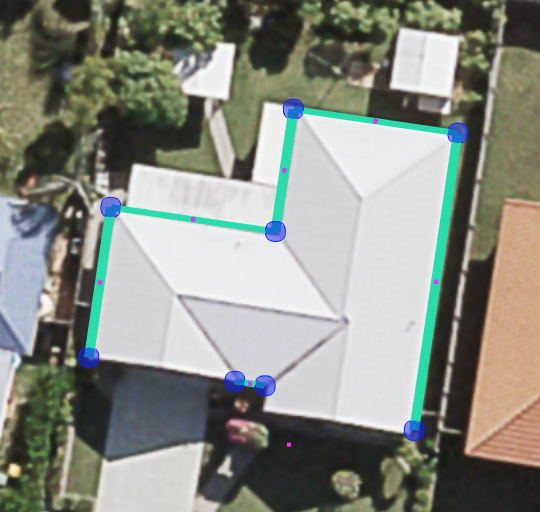

Le gronde di un tetto, mostrate come linee verdi nell'immagine sottostante, sono i bordi esterni del tetto che sono paralleli al suolo. Sono generalmente la parte più bassa del tetto.

Nota: I pannelli posizionati sulla facciata del tetto saranno automaticamente rivolti verso queste linee.

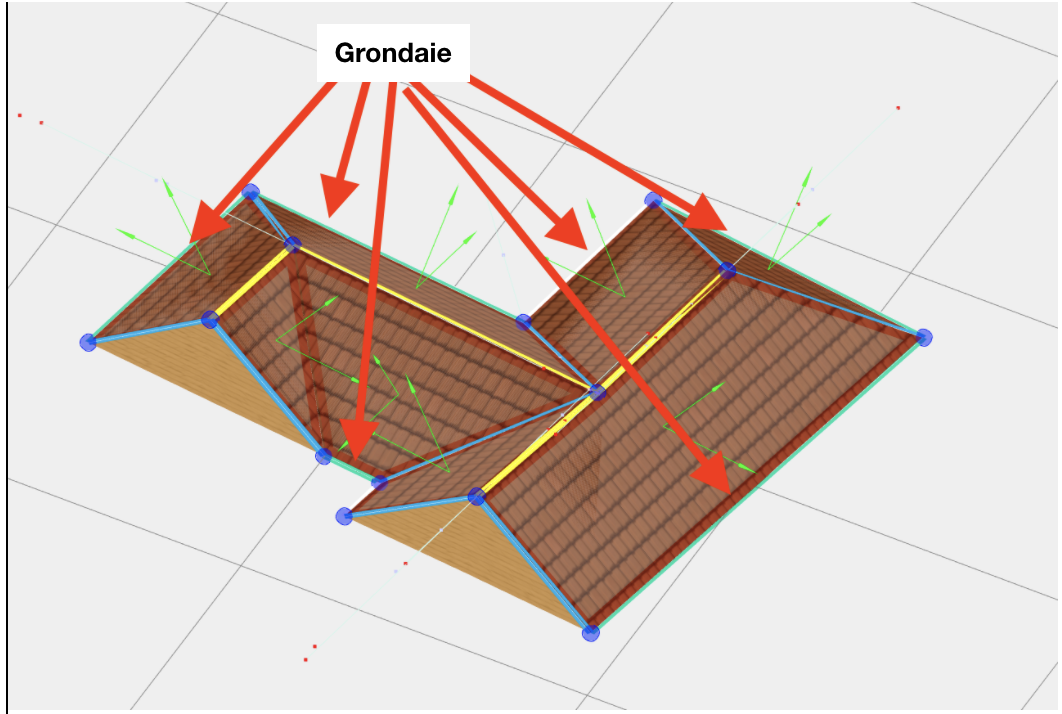

Ecco un diagramma 3D che mostra i bordi del tetto noti come grondaie.

Colmo

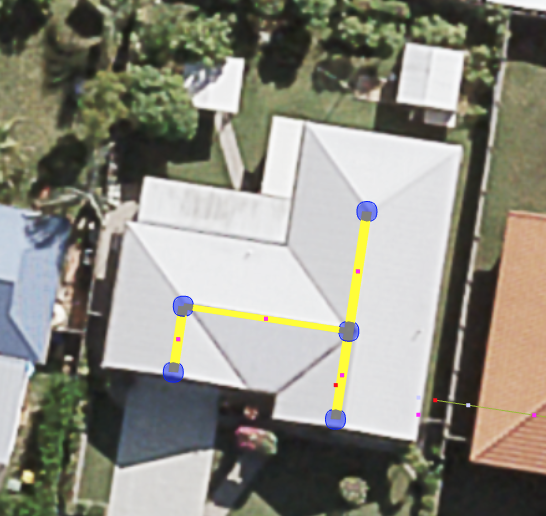

I colmi di un tetto, mostrati come linee gialle nell'immagine sottostante, sono generalmente paralleli al suolo e collegano più superfici inclinate in modo convesso. Sono generalmente la parte più alta del tetto.

Nota: I pannelli posizionati sulla facciata del tetto saranno automaticamente rivolti in direzione opposta a queste linee.

Ecco un diagramma 3D che mostra i bordi del tetto noti come colmi.

Conversa

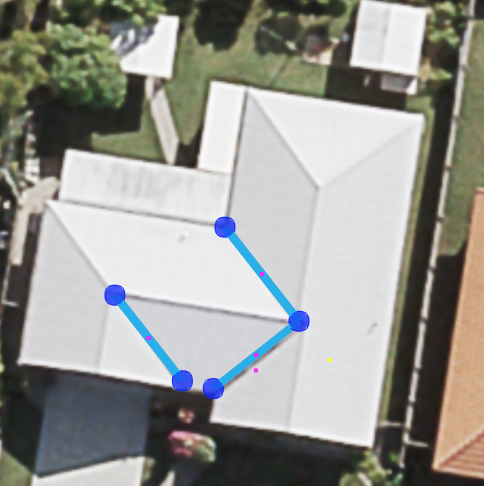

Le converse, mostrate come linee blu nell'immagine sottostante, sono generalmente linee inclinate (non parallele al terreno) formate quando due superfici inclinate si incontrano in modo concavo.

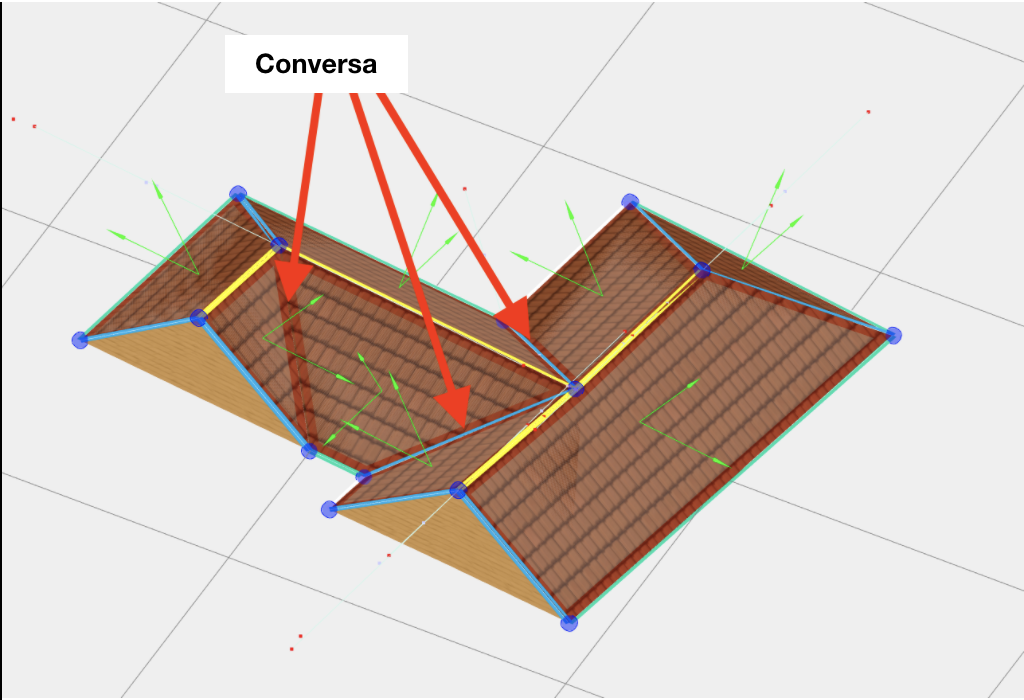

Ecco un diagramma 3D che mostra i bordi del tetto noti converse.

Displuvio

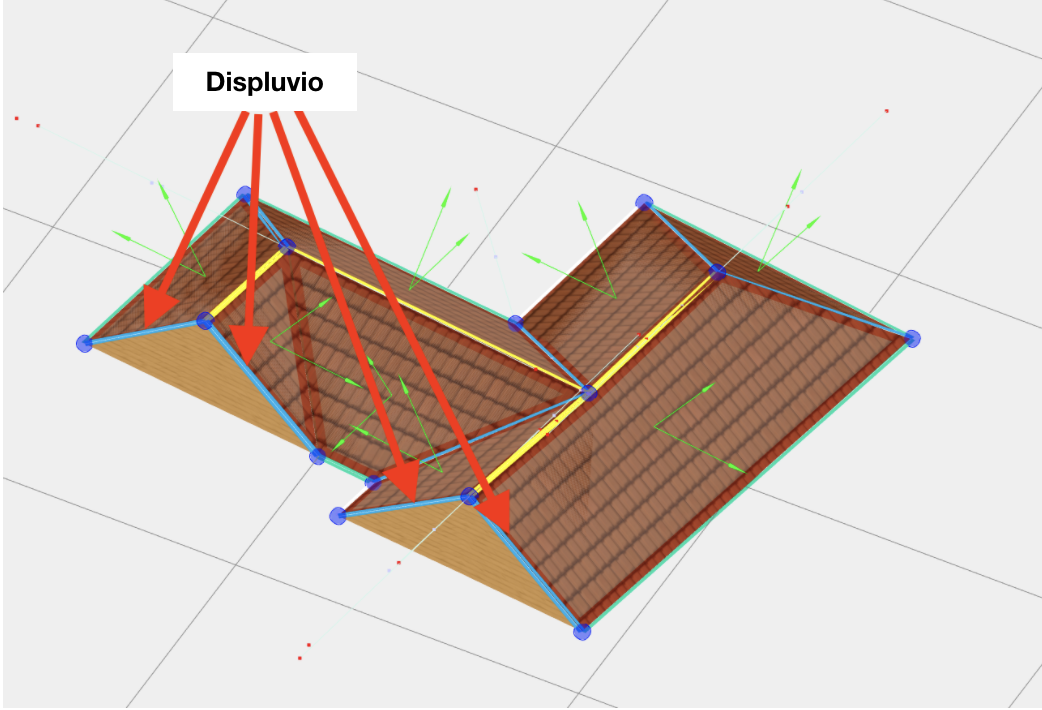

I displuvi, mostrati come linee blu nell'immagine sottostante, sono i bordi convessi sul perimetro del tetto che non sono paralleli al suolo. Di solito vengono in coppia e si uniscono all'estremità di un colmo.

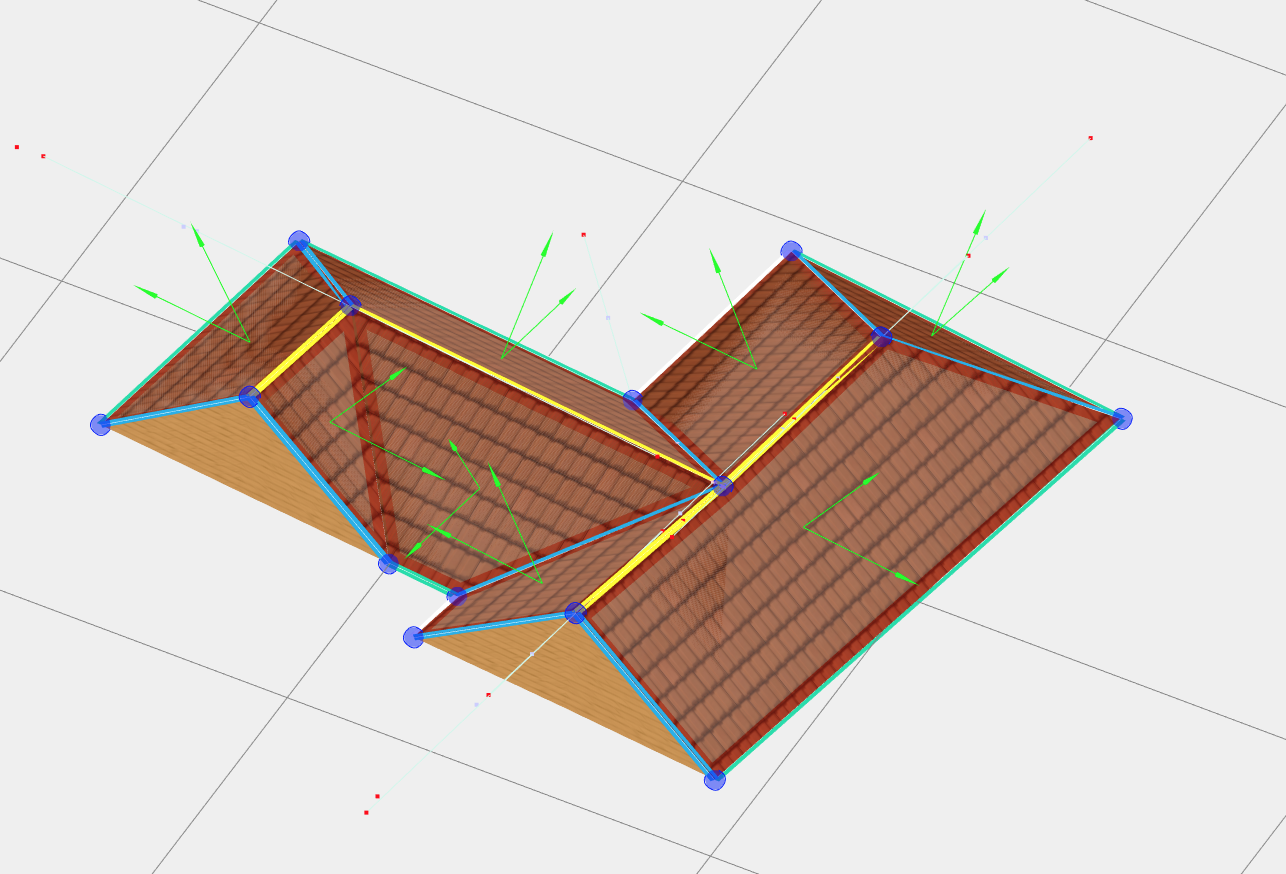

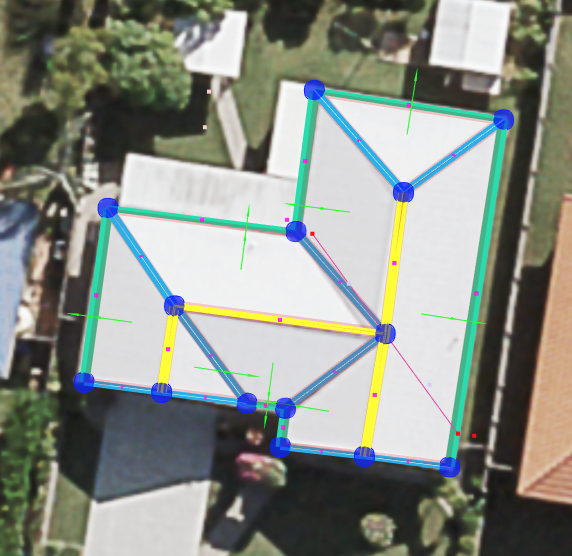

Di seguito troverai i diagrammi che mostrano tutti i bordi del tetto evidenziati come menzionato in questo articolo.
