Come progettare in modalità manuale

Riassunto:

Questa guida ti accompagna nella progettazione di un impianto solare in modalità Manuale con visualizzazione 3D in OpenSolar. Imparerai a:

• Scegliere la modalità e l’imaging

• Disegnare la planimetria

• Aggiungere e configurare pannelli, inverter e batterie

• Impostare prezzi, incentivi e opzioni di pagamento

Con questo processo puoi importare immagini da drone o piani del tetto esistenti.

Importare l’immagine manuale:

Per iniziare:

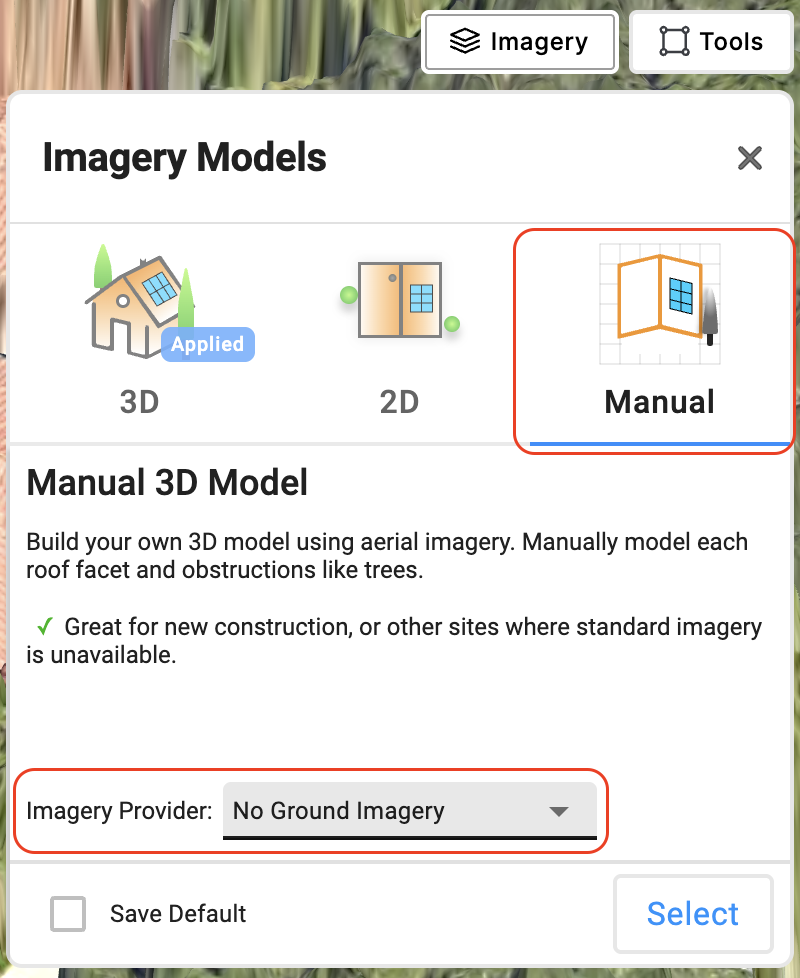

• In alto a destra, apri il menu Modalità di progettazione.

• Seleziona Manuale (3D, 2D, Manuale).

• Scegli Nessuna immagine del terreno.

• Clicca Seleziona.

Importare e allineare l’immagine:

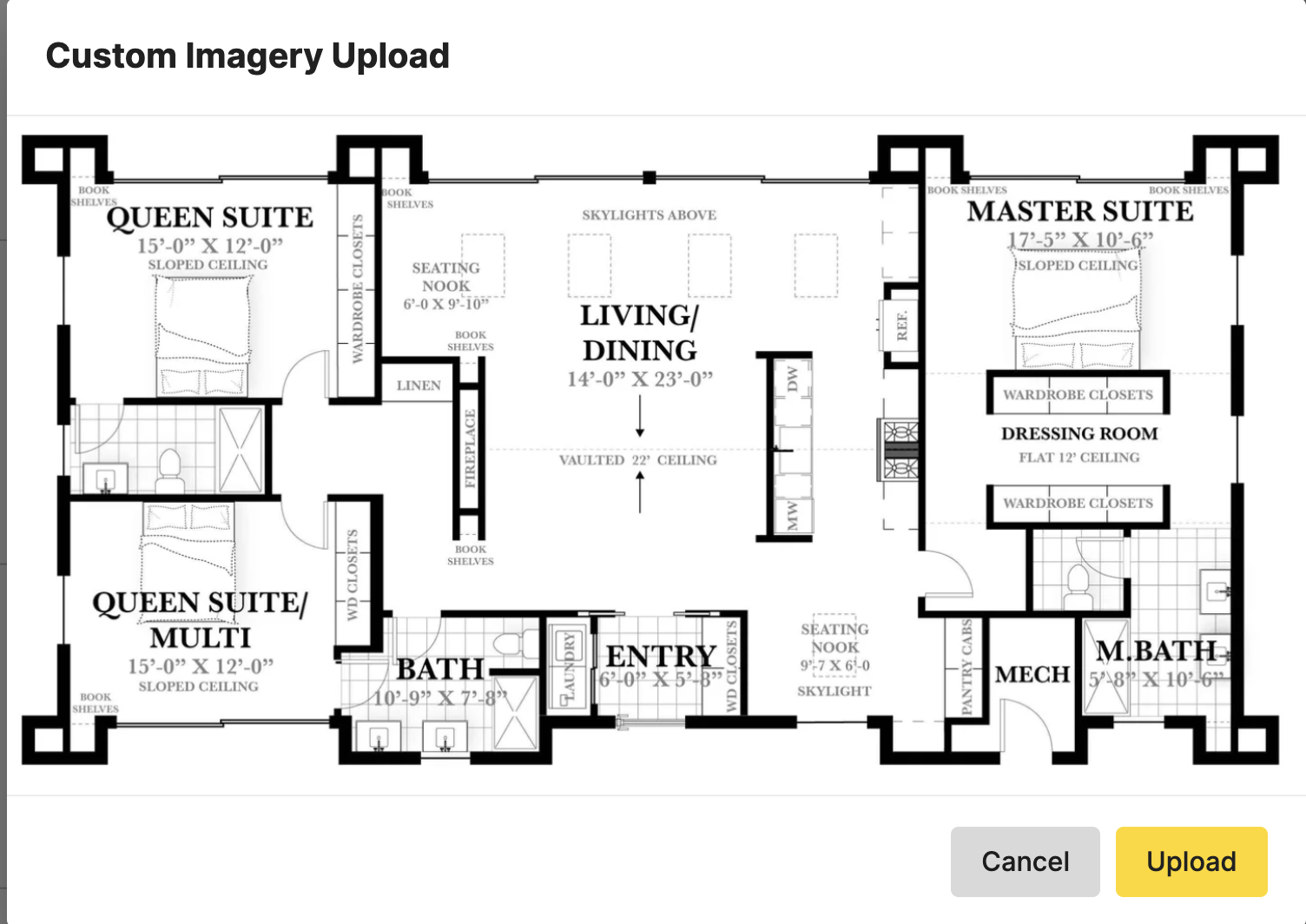

• Trascina il file nell’area bianca.

• Clicca Seleziona quando appare l’upload.

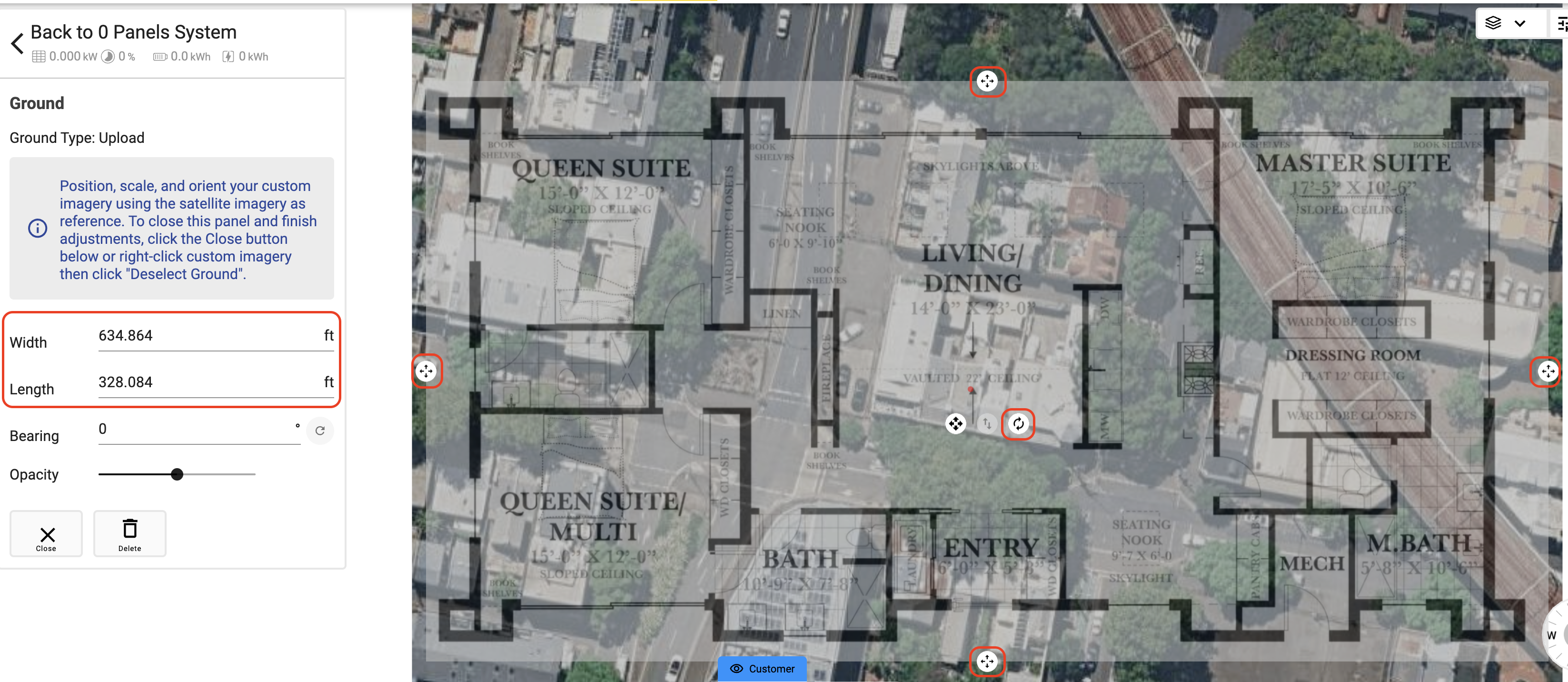

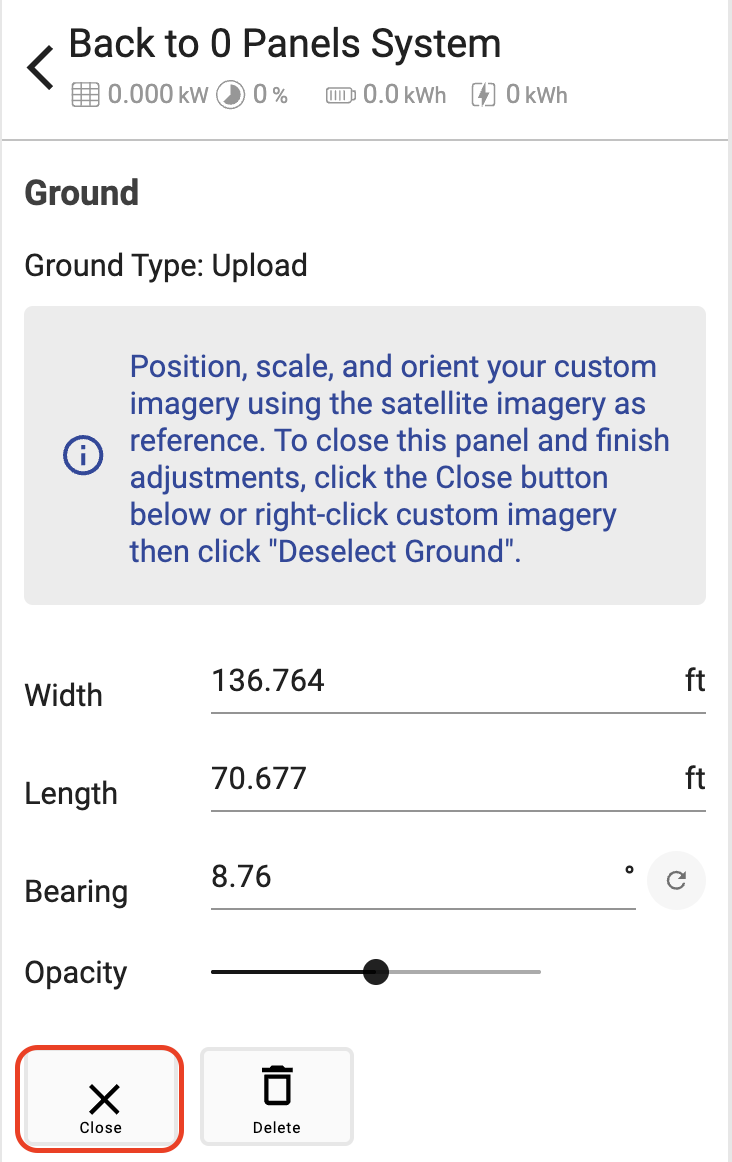

• Usa Larghezza/Lunghezza o le frecce per scalare/ruotare.

• Poi clicca Chiudi.

Video Walkthrough:

Scalare piani senza immagine del terreno:

• Vai su Impostazioni avanzate.

• Seleziona lo strumento Tetto.

• Posiziona due pin per creare una linea e regola.

• Clicca su Allinea e usa le frecce per posizionare l’immagine.

Nota: questo deve essere fatto prima di creare una struttura 3D.

Creare il modello 3D e le ostruzioni:

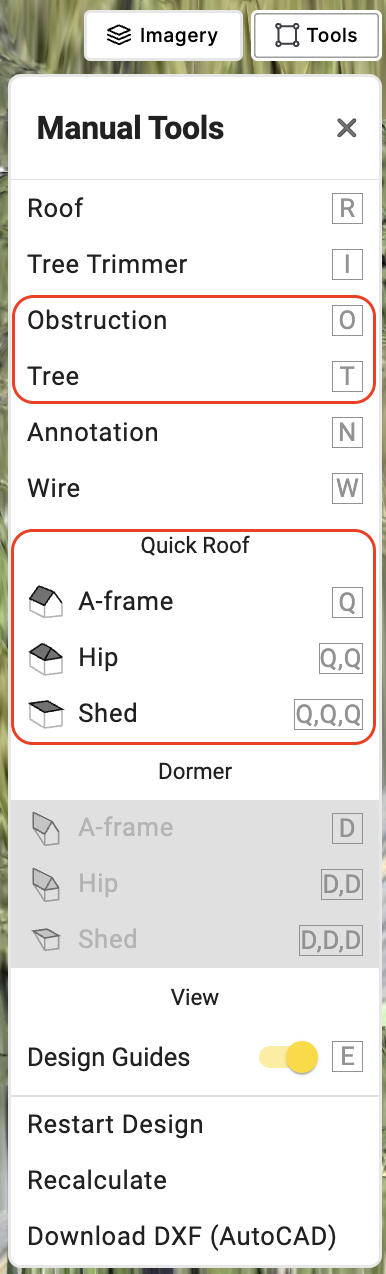

• Riapri Impostazioni avanzate e usa Tetto rapido.

• Segna ostruzioni e alberi.

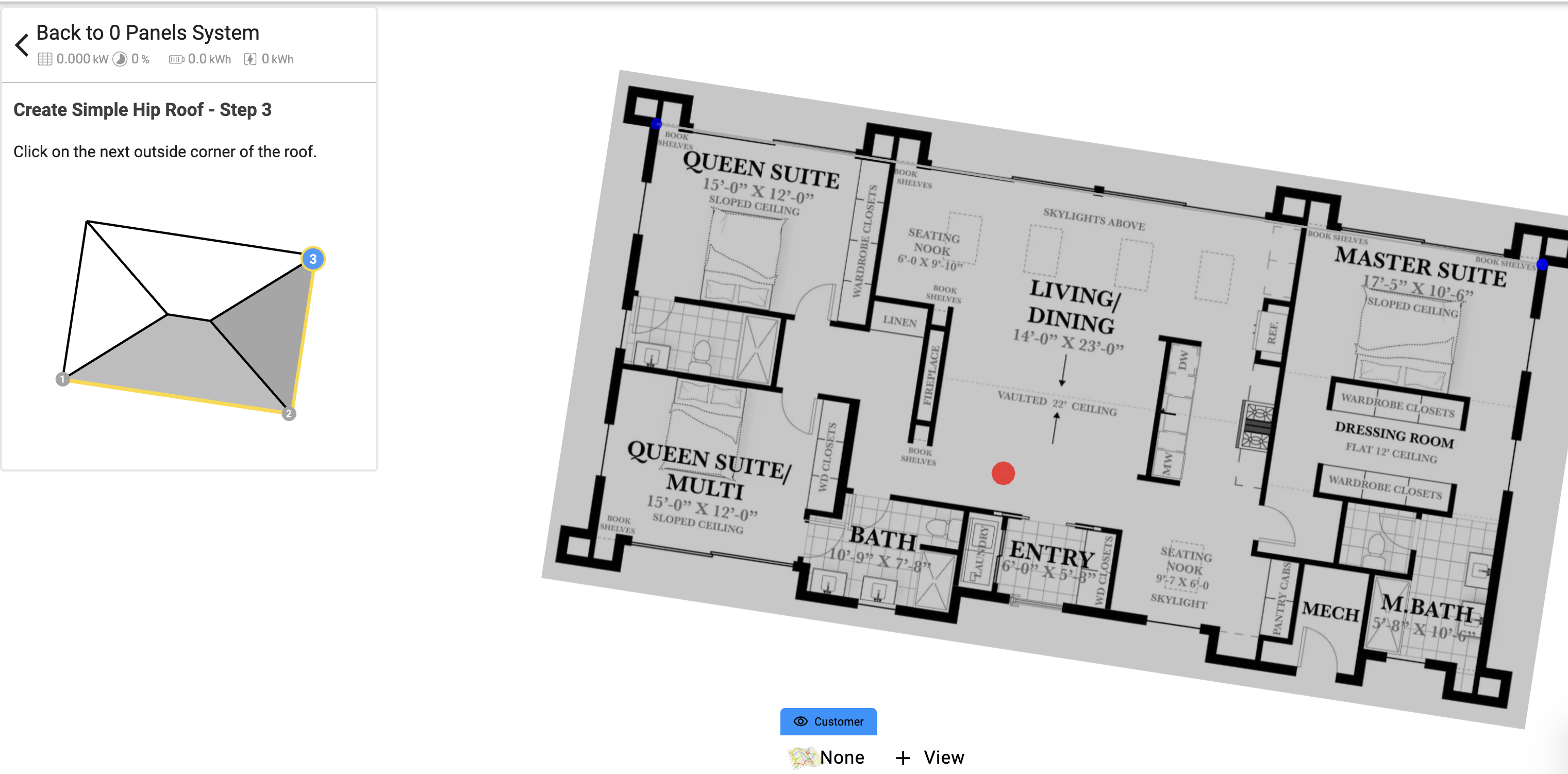

• Posiziona pin sugli angoli del tetto.

• Affina con le maniglie a freccia.

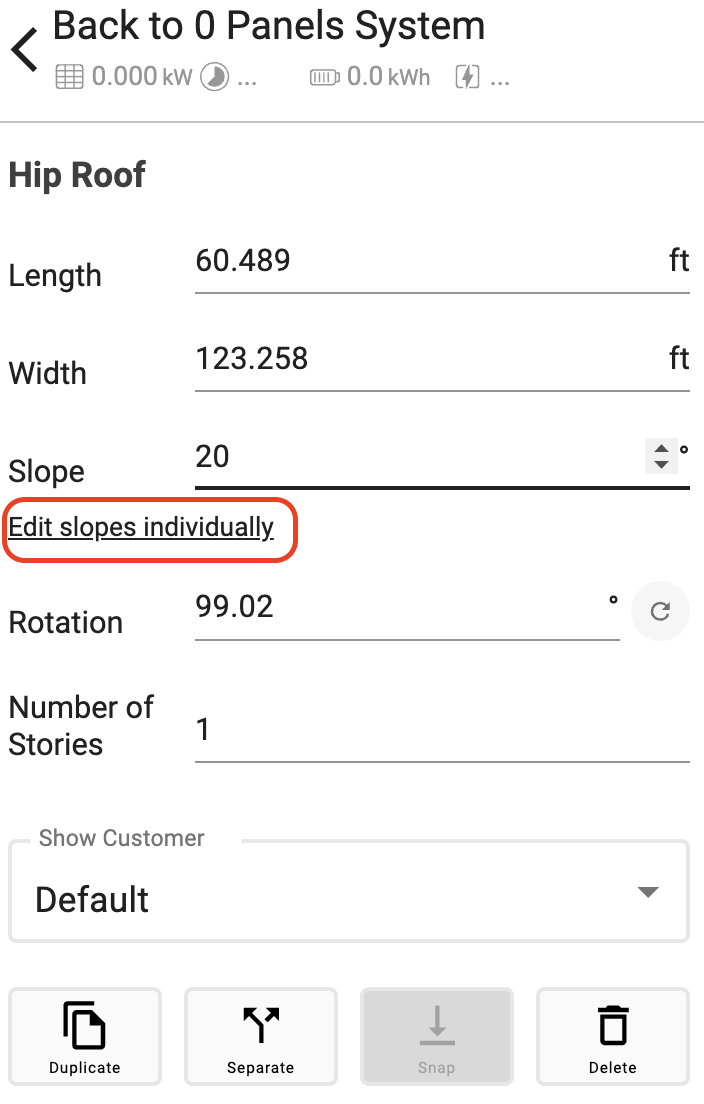

• Usa Modifica pendenza singolarmente se necessario.

Suggerimento: scegli Google Solar API Ground Imagery o Google Ground Imagery invece di “Nessuna immagine del terreno”.
