Come progettare in 3D

Sommario:

Questo articolo ti guida attraverso il processo di progettazione di un progetto solare in modalità 3D all'interno di OpenSolar. Copre la selezione della modalità di progettazione e delle immagini, l'aggiunta e la configurazione dell'hardware (pannelli, inverter, batterie), l'impostazione dei prezzi e degli incentivi, la gestione delle viste e l'aggiunta di opzioni di pagamento.

Selezione della modalità di progettazione:

Per iniziare:

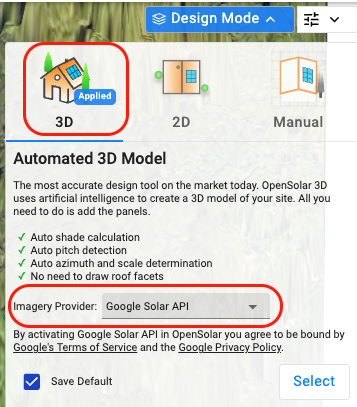

• Nell'angolo in alto a destra della finestra di progettazione, espandi il menu a tendina Modalità di progettazione.

• Scegli 3D dalle opzioni disponibili (3D, 2D, Manuale).

• Seleziona il tuo fornitore di immagini.

• Clicca su Seleziona per confermare e passare alla modalità 3D.

Aggiunta del tuo hardware:

Tutti i componenti hardware sono accessibili tramite il menu a sinistra, organizzati in schede:

Aggiunta del tuo pannello:

Clicca sulla scheda Pannello.

Usa il menu a tendina dei pannelli per selezionare il pannello preferito. Usa la barra di ricerca per trovare componenti per nome o codice.

Clicca su + Pannello. Un'icona del pannello sarà attaccata al cursore.

Clicca e trascina per disegnare array di pannelli sul tetto. Clicca di nuovo sul pulsante + Pannello per creare array aggiuntivi.

Dopo il posizionamento:

• Clicca su un array specifico per aprire il suo pannello delle impostazioni (l'array sarà evidenziato in giallo).

• Inserisci i seguenti dettagli:

  • Struttura di supporto: Montaggio a filo, inclinazione singola o inclinazione doppia.

  • Azimut: Questo sarà già compilato in base al posizionamento del pannello.

  • Pendenza: Questi dati saranno già inseriti in base al posizionamento del pannello. Questo è l'angolo del tetto (non della struttura di supporto).

  • Inclinazione relativa: Compare con le opzioni di struttura inclinata; questo è l'angolo di inclinazione della struttura.

  • Orientamento: Ritratto o paesaggio.

  • Distanza da terra: Distanza dal tetto alla parte inferiore del pannello.

  • Ombreggiatura: Espandi la sezione Ombreggiatura per rivedere le informazioni sull'ombreggiatura. L'ombreggiatura sarà fornita automaticamente in 3D e non richiede input manuale come in modalità 2D o manuale.

Aggiunta di un inverter:

• Vai alla scheda Inverter.

• Clicca su + Inverter.

• Usa il menu a tendina e la barra di ricerca per selezionare il tuo inverter.

Cablaggio dell'inverter:

Dopo aver selezionato l'inverter, clicca su + Stringa per iniziare ad assegnare le stringhe.

Aggiungi MPPT e assegna le stringhe selezionando una stringa e trascinando sui pannelli per collegarli.

Aggiunta di una batteria:

• Naviga alla scheda Batteria.

• Clicca su + Batteria.

• Usa il menu a tendina e la barra di ricerca per selezionare la tua batteria.

Una volta aggiunta, configura:

• Tipo di connessione: AC o DC.

• Schema di controllo della batteria: Sono disponibili opzioni predefinite, oppure puoi creare il tuo schema.

• Inverter della batteria - Se la batteria ha un inverter AC, invece di un inverter ibrido, selezionalo qui. Questa opzione appare solo quando la batteria è impostata su connessione AC.

• Opzione fine vita della batteria: Seleziona cosa succede alla batteria una volta raggiunta la fine della sua vita utile. Sono disponibili le seguenti opzioni:

  • Rimuovi - Significa che la batteria sarà rimossa dalla casa e non contribuirà più al risparmio.

  • Sostituisci - Significa che il proprietario sostituirà la batteria per continuare a ricevere risparmi.

  • Estendi oltre la garanzia - La batteria non scadrà con la garanzia ma sarà estesa invece.

• Accessori per la batteria - Seleziona eventuali altri accessori per la batteria

• Prezzo della batteria nella proposta - Se il prezzo della batteria è già incluso nel prezzo che hai impostato, seleziona questo pulsante e aggiungi il prezzo. La proposta mostrerà il prezzo totale corrente impostato nella scheda prezzi e una riga per mostrare il prezzo della batteria. Nota che il prezzo inserito qui non si aggiunge al prezzo impostato nella scheda prezzi.

Nota: Se non vedi il componente di cui hai bisogno, invia un ticket con le specifiche e il team lo aggiungerà.

Configurazione dei prezzi:

Apri la scheda Prezzi.

Seleziona il tuo schema di prezzi dal menu a tendina.

Se usi il calcolo di markup o margine, seleziona uno schema dei costi da:

Usa il campo Importo non solare incluso per inserire importi (ad esempio, copertura del tetto) che non dovrebbero essere conteggiati per l'ITC.

Per aggiungere costi o sconti:

• Clicca su + Aggiunta/Sconto.

• Scegli tra aggiunte preconfigurate o creane una manualmente.

In fondo alla sezione, verrà mostrata una ripartizione:

• Costo: Costo di installazione per la tua azienda.

• Prezzo: Prezzo del sistema mostrato al cliente.

Nota: Lo schema di prezzi e lo schema dei costi devono essere creati nella sezione controllo > Prezzi e Pagamenti affinché appaiano nella progettazione

Aggiunta di incentivi:

Clicca sulla scheda Incentivi.

Saranno mostrati eventuali incentivi predefiniti applicati automaticamente.

Per modificare, clicca su Sovrascrivi incentivi predefiniti e scegli tra le opzioni disponibili.

Aggiunta di viste per il cliente:

La modalità 3D genera automaticamente la vista 3D per il tuo cliente. Per aggiungerne altre:

Scorri fino in fondo e clicca su + Vista.

Se le posizioni dei pannelli si spostano tra le viste:

• Clicca sul pulsante Allinea.

• Sposta i pannelli grigi nella posizione corretta.

• Clicca di nuovo su Allinea per confermare le modifiche.

Ricorda di salvare il progetto una volta completato.

Aggiunta di opzioni di pagamento:

Naviga alla scheda Pagamenti.

Eventuali opzioni di pagamento predefinite saranno già aggiunte.

Clicca su + Aggiungi opzione di pagamento per includerne di aggiuntive.

Usa l'icona ellipsis (⋮) in alto a destra di qualsiasi opzione di pagamento per rimuoverla.
