Aggiunta di diversi tipi di batterie al tuo progetto

Sommario:

OpenSolar ora supporta l'aggiunta e la modellazione di più tipi di batterie all'interno di un unico progetto, permettendoti di simulare configurazioni di batterie più avanzate e realistiche. Questa funzione è ideale per scenari in cui un sistema include batterie di marche, dimensioni o caratteristiche di prestazione diverse.

Nota: Tutte le batterie aggiunte a un unico progetto sono modellate come parte dello stesso sistema. Se hai bisogno di simularle separatamente (ad esempio, per proposte o proprietari diversi), crea invece più proposte o sistemi.

Come aggiungere più tipi di batterie

Per includere diversi modelli di batterie in un sistema:

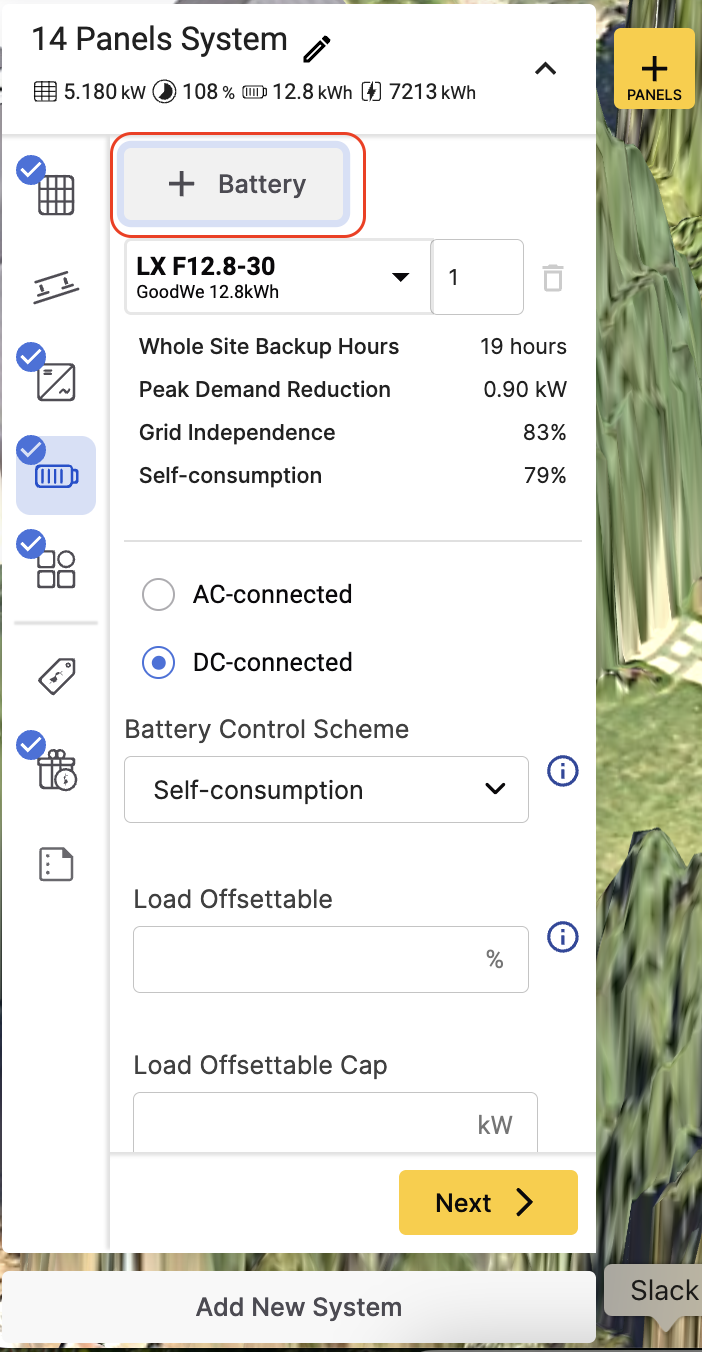

1. Vai alla scheda Design del tuo progetto.

2. Apri la sezione Battery.

3. Clicca sull'icona + Battery.

4. Nel pannello a comparsa, seleziona il primo modello di batteria che vuoi includere.

5. Ripeti il processo per aggiungere ulteriori modelli di batterie allo stesso sistema.

Non c'è limite al numero di tipi di batterie diversi che puoi includere in un progetto, e tutte saranno modellate insieme.

Come più batterie influenzano i calcoli energetici

Quando più tipi di batterie sono inclusi in un progetto, OpenSolar aggrega le loro metriche di prestazione e calcola un profilo di sistema unificato. Ecco come funziona la modellazione:

Metriche aggregate

• Energia totale
  Include:

  • Capacità di carica in kWh

  • Capacità energetica ottimale e degradata

• Metriche di potenza

  • Potenza di picco

  • Potenza massima continua

• Capacità di garanzia

  • Assunta a 1 ciclo al giorno, calcolata per sistema

Parametri medi ponderati

OpenSolar utilizza una media ponderata per capacità per rappresentare i parametri di prestazione tra i tipi di batterie, come:

• Fattore di invecchiamento della batteria

• Fattore di profondità di scarica (DoD)

• Efficienza (totale e unidirezionale)

• Capacità a fine vita

• Capacità utilizzabili (standard e degradate)

Questo approccio garantisce che il contributo di ogni batteria sia riflesso accuratamente nelle prestazioni complessive del sistema.

Nota per l'installatore: La tensione della batteria non influisce sulla simulazione. È accettabile includere batterie con tensioni diverse nello stesso progetto. Tuttavia, tieni presente le implicazioni reali dell'installazione.

Dietro le quinte: metodologia di calcolo dettagliata

Una volta aggiunte le specifiche delle batterie, OpenSolar esegue simulazioni orarie per stimare il comportamento del sistema, inclusi cicli di carica/scarica, degradazione della capacità e throughput utilizzabile.

4 aree chiave di input

1. Specifiche della batteria

   • Tassi di carica/scarica

   • Curva di degradazione

   • Efficienza del ciclo completo

   • Configurato in Control > Design & Hardware > Batteries

2. Schema di controllo della batteria

   • Strategia di carica/scarica

   • Capacità riservata per uso di picco

   • Logica di esportazione verso la rete

   • È possibile creare schemi personalizzati

3. Tipo di connessione

   • Accoppiato AC vs. accoppiato DC

   • Influisce sul sovradimensionamento del fotovoltaico e sulla configurazione del sistema

4. Impostazioni di offset del carico

   • Definisce quanto del carico del sito la batteria è autorizzata a compensare

Output modellati

Basandosi sugli input sopra, OpenSolar simula:

• Capacità utilizzabile
  Aggiustata in base ai limiti di profondità di scarica (DoD)

• Comportamento di carica e scarica
  Limitato dalle specifiche della batteria; l'eccesso di energia solare viene esportato se la batteria è piena

• Perdite di efficienza
  Calcolate utilizzando i valori di efficienza del ciclo completo

• Tracciamento della degradazione
  Il throughput di vita riduce la capacità utilizzabile nel tempo

• Tempi di scarica
  Segue lo schema di controllo selezionato (ad esempio, il load-following di default)
