Comment concevoir en 3D

Résumé :

Cet article vous guide à travers le processus de conception d’un projet solaire en mode 3D dans OpenSolar. Il couvre la sélection du mode de conception et des images, l’ajout et la configuration du matériel (panneaux, onduleurs, batteries), la mise en place des prix et des incitations, la gestion des vues, et l’ajout d’options de paiement.

Sélection du mode de conception :

Pour commencer :

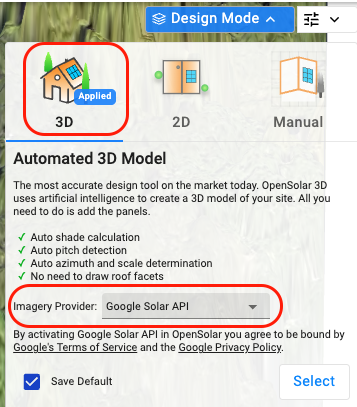

• Dans le coin supérieur droit de la fenêtre de conception, développez le menu déroulant Mode de conception.

• Choisissez 3D parmi les options disponibles (3D, 2D, Manuel).

• Sélectionnez votre fournisseur d’images.

• Cliquez sur Sélectionner pour confirmer et passer en mode 3D.

Ajout de votre matériel :

Tous les composants matériels sont accessibles via le menu de gauche, organisé en onglets :

Ajout de votre panneau :

Cliquez sur l’onglet Panneau.

Utilisez le menu déroulant des panneaux pour sélectionner votre panneau préféré. Utilisez la barre de recherche pour localiser les composants par nom ou code.

Cliquez sur + Panneau. Une icône de panneau sera attachée à votre curseur.

Cliquez et faites glisser pour dessiner des ensembles de panneaux sur le toit. Cliquez de nouveau sur le bouton + Panneau pour créer des ensembles supplémentaires.

Après placement :

• Cliquez sur un ensemble spécifique pour ouvrir son panneau de réglages (l’ensemble sera surligné en jaune).

• Saisissez les détails suivants :

  • Support : Montage affleurant, inclinaison simple ou double.

  • Azimut : Ceci sera déjà renseigné en fonction du placement du panneau.

  • Pente : Ces données seront déjà ajoutées en fonction du placement du panneau. Il s’agit de l’angle du toit (et non du support).

  • Inclinaison relative : Apparaît avec les options de support incliné ; c’est l’angle d’inclinaison du support.

  • Orientation : Portrait ou paysage.

  • Dégagement au sol : Distance entre le toit et le bas du panneau.

  • Ombre : Développez la section Ombre pour consulter les informations d’ombrage. L’ombrage est automatiquement donné en 3D et ne nécessite pas d’entrée manuelle comme en mode 2D ou manuel.

Ajout d’un onduleur :

• Allez dans l’onglet Onduleur.

• Cliquez sur + Onduleur.

• Utilisez le menu déroulant et la barre de recherche pour sélectionner votre onduleur.

Câblage de l’onduleur :

Après avoir sélectionné l’onduleur, cliquez sur + Câble pour commencer à assigner les chaînes.

Ajoutez des MPPT et assignez les chaînes en sélectionnant une chaîne et en faisant glisser sur les panneaux pour les connecter.

Ajout d’une batterie :

• Allez dans l’onglet Batterie.

• Cliquez sur + Batterie.

• Utilisez le menu déroulant et la barre de recherche pour sélectionner votre batterie.

Une fois ajoutée, configurez :

• Type de connexion : AC ou DC.

• Schéma de contrôle de la batterie : Des options prédéfinies sont disponibles, ou vous pouvez créer votre propre schéma.

• Onduleur de batterie - Si la batterie possède un onduleur AC, plutôt qu’un onduleur hybride, sélectionnez-le ici. Cette option n’apparaît que lorsque la batterie est configurée en connexion AC.

• Option de fin de vie de la batterie : Sélectionnez ce qu’il advient de la batterie une fois sa fin de vie atteinte. Les options suivantes sont disponibles :

  • Retirer - Cela signifie que la batterie sera retirée du domicile et n’aidera plus aux économies.

  • Remplacer - Cela signifie que le propriétaire remplacera la batterie pour continuer à bénéficier des économies.

  • Prolonger au-delà de la garantie - La batterie n’expirera pas à la fin de la garantie mais sera prolongée.

• Accessoires pour batterie - Sélectionnez tout autre accessoire pour la batterie.

• Prix de la batterie dans la proposition - Si le prix de la batterie est déjà inclus dans le prix que vous avez défini, veuillez sélectionner ce bouton et ajouter le prix. La proposition affichera votre prix total actuel défini dans l’onglet tarification ainsi qu’une ligne indiquant le prix de la batterie. Veuillez noter que le prix saisi ici ne s’ajoute pas au prix défini dans l’onglet tarification.

Remarque : Si vous ne voyez pas le composant dont vous avez besoin, envoyez un ticket avec les spécifications, et l’équipe l’ajoutera.

Configuration des prix :

Ouvrez l’onglet Tarification.

Sélectionnez votre schéma de tarification dans le menu déroulant.

Si vous utilisez un calcul de marge ou de majoration, sélectionnez un schéma de coûts parmi :

Utilisez le champ Montant non solaire inclus pour saisir les montants (par exemple, toiture) qui ne doivent pas compter pour le crédit d’impôt à la consommation (ITC).

Pour ajouter des coûts ou des remises :

• Cliquez sur + Ajout/Remise.

• Choisissez parmi les ajouts préconfigurés ou créez-en un manuellement.

En bas de la section, une répartition s’affichera :

• Coût : Coût d’installation pour votre entreprise.

• Prix : Prix du système pour le client.

Remarque : Le schéma de tarification et le schéma de coûts doivent être créés dans la section contrôle > Tarification et paiement pour apparaître dans la conception.

Ajout des incitations :

Cliquez sur l’onglet Incitations.

Toutes les incitations automatiques par défaut seront affichées.

Pour modifier, cliquez sur Remplacer les incitations par défaut et choisissez parmi les options disponibles.

Ajout des vues pour le client :

Le mode 3D génère automatiquement la vue 3D pour votre client. Pour en ajouter d’autres :

Faites défiler vers le bas et cliquez sur + Vue.

Si les positions des panneaux changent entre les vues :

• Cliquez sur le bouton Aligner.

• Déplacez les panneaux grisés à leur place.

• Cliquez de nouveau sur Aligner pour confirmer les modifications.

N’oubliez pas de sauvegarder la conception une fois terminée.

Ajout d’options de paiement :

Allez dans l’onglet Paiements.

Toutes les options de paiement par défaut seront déjà ajoutées.

Cliquez sur + Ajouter une option de paiement pour en inclure d’autres.

Utilisez l’icône ellipse (⋮) en haut à droite de toute option de paiement pour la supprimer.
