Ajout de différents types de batteries à votre projet

Résumé :

OpenSolar prend désormais en charge l'ajout et la modélisation de plusieurs types de batteries au sein d'un même projet, vous permettant de simuler des configurations de batteries plus avancées et réalistes. Cette fonctionnalité est idéale pour les scénarios où un système inclut des batteries de marques, tailles ou caractéristiques de performance variées.

Remarque : Toutes les batteries ajoutées à un même design sont modélisées comme faisant partie du même système. Si vous devez les simuler séparément (par exemple, pour différentes propositions ou propriétaires), créez plutôt plusieurs propositions ou systèmes.

Comment ajouter plusieurs types de batteries

Pour inclure différents modèles de batteries dans un système :

1. Accédez à l'onglet Design de votre projet.

2. Ouvrez la section Batterie.

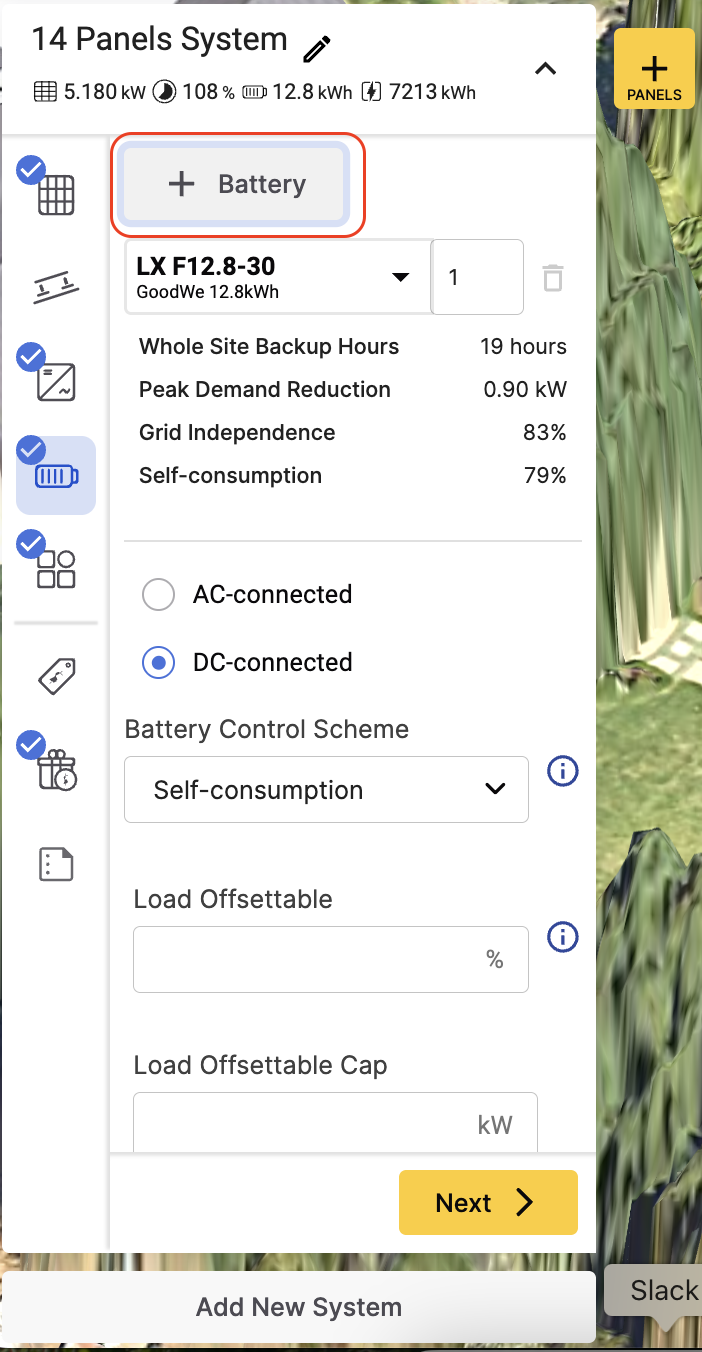

3. Cliquez sur l'icône + Batterie.

4. Dans le panneau qui s'ouvre, sélectionnez le premier modèle de batterie que vous souhaitez inclure.

5. Répétez le processus pour ajouter d'autres modèles de batteries au même système.

Il n'y a aucune limite au nombre de types de batteries différents que vous pouvez inclure dans un design, et toutes seront modélisées ensemble.

Impact de plusieurs batteries sur les calculs d'énergie

Lorsque plusieurs types de batteries sont inclus dans un projet, OpenSolar agrège leurs métriques de performance et calcule un profil unifié du système. Voici comment fonctionne la modélisation :

Métriques agrégées

• Énergie totale
  Comprend :

  • Capacité de charge en kWh

  • Capacité énergétique optimale et dégradée

• Métriques de puissance

  • Puissance de pointe

  • Puissance maximale continue

• Capacité garantie

  • Supposée à 1 cycle par jour, calculée par système

Paramètres moyens pondérés

OpenSolar utilise une moyenne pondérée par capacité pour représenter les paramètres de performance entre les types de batteries, tels que :

• Facteur de vieillissement de la batterie

• Facteur de profondeur de décharge (DoD)

• Efficacité (totale et unidirectionnelle)

• Capacité en fin de vie

• Capacités utilisables (standard et dégradée)

Cette approche garantit que la contribution de chaque batterie est reflétée avec précision dans la performance globale du système.

Note pour l'installateur : La tension de la batterie n'affecte pas la simulation. Il est acceptable d'inclure des batteries avec des tensions différentes dans un même design. Cependant, soyez attentif aux implications réelles lors de l'installation.

Dans les coulisses : méthodologie détaillée des calculs

Une fois les spécifications des batteries ajoutées, OpenSolar réalise des simulations horaires pour estimer le comportement du système, y compris les cycles de charge/décharge, la dégradation de la capacité et le débit utilisable.

4 domaines clés d'entrée

1. Spécifications des batteries

   • Taux de charge/décharge

   • Courbe de dégradation

   • Efficacité aller-retour

   • Configuré dans Contrôle > Design & Matériel > Batteries

2. Schéma de contrôle de la batterie

   • Stratégie de charge/décharge

   • Capacité réservée pour usage de pointe

   • Logique d'exportation vers le réseau

   • Des schémas personnalisés peuvent être créés

3. Type de connexion

   • Couplage AC vs. couplage DC

   • Influence la surdimension PV et la configuration du système

4. Paramètres de compensation de charge

   • Définit quelle part de la charge du site la batterie est autorisée à compenser

Sorties modélisées

Sur la base des entrées ci-dessus, OpenSolar simule :

• Capacité utilisable
  Ajustée selon les limites de profondeur de décharge (DoD)

• Comportement de charge & décharge
  Limité par les spécifications de la batterie ; le surplus solaire est exporté si la batterie est pleine

• Pertes d'efficacité
  Calculées en utilisant les valeurs d'efficacité aller-retour

• Suivi de la dégradation
  Le débit de vie réduit la capacité utilisable au fil du temps

• Timing de décharge
  Suit le schéma de contrôle sélectionné (par exemple, suivi de charge par défaut)
