Añadir varios tipos de paneles en el mismo sistema

Resumen:

OpenSolar ahora admite la posibilidad de utilizar varios tipos de paneles en un único diseño de proyecto. Esta mejora le permite modelar instalaciones más complejas en las que no se puede utilizar un único tipo de panel.

Con esta nueva funcionalidad, puede asignar diferentes modelos de paneles a diferentes matrices dentro del mismo diseño, sin dejar de utilizar todas las potentes herramientas de diseño de OpenSolar.

Cómo añadir varios tipos de paneles a su diseño:

Siga los pasos que se indican a continuación para empezar a utilizar varios tipos de paneles en un solo sistema:

Añade tu primera matriz de paneles:

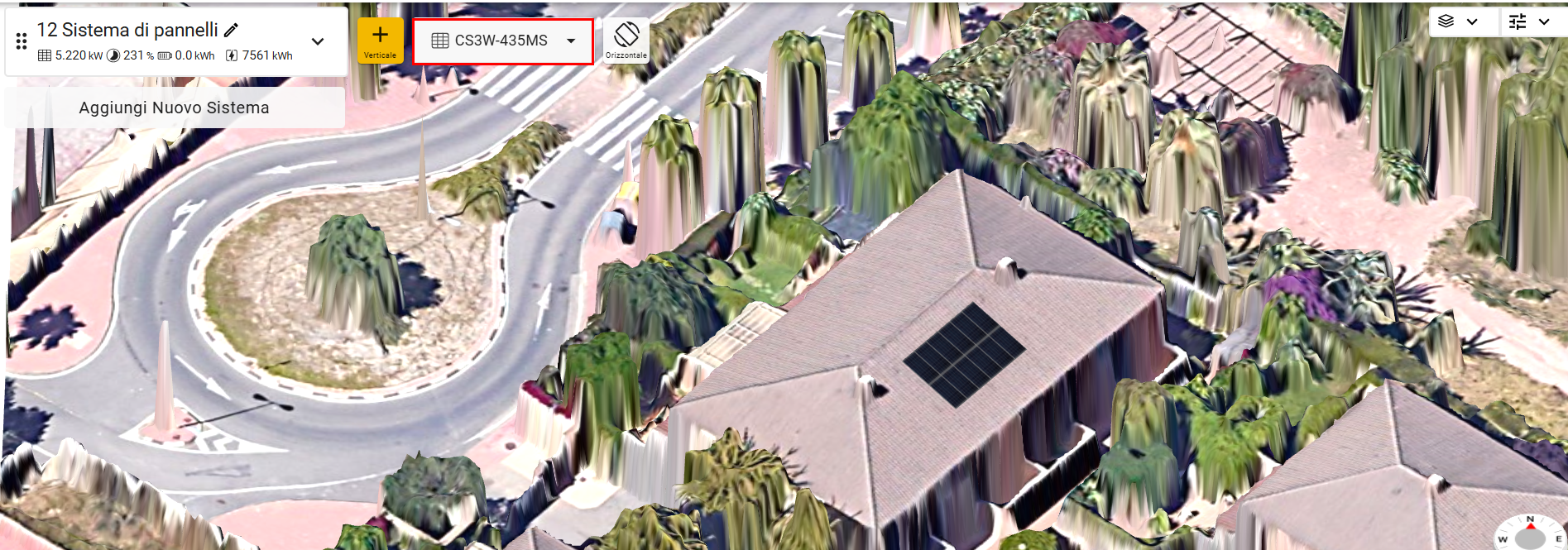

Selecciona el botón + Panel y dibuja tu matriz.

Nota: Por defecto, el tipo de panel aplicado será tu módulo predeterminado (configurado en tus ajustes de diseño).

Puedes ver el panel seleccionado en la pestaña Panel del menú de la izquierda.

Añade una segunda matriz de paneles:

Vuelve a hacer clic en el botón + Paneles para añadir una nueva matriz a tu diseño.

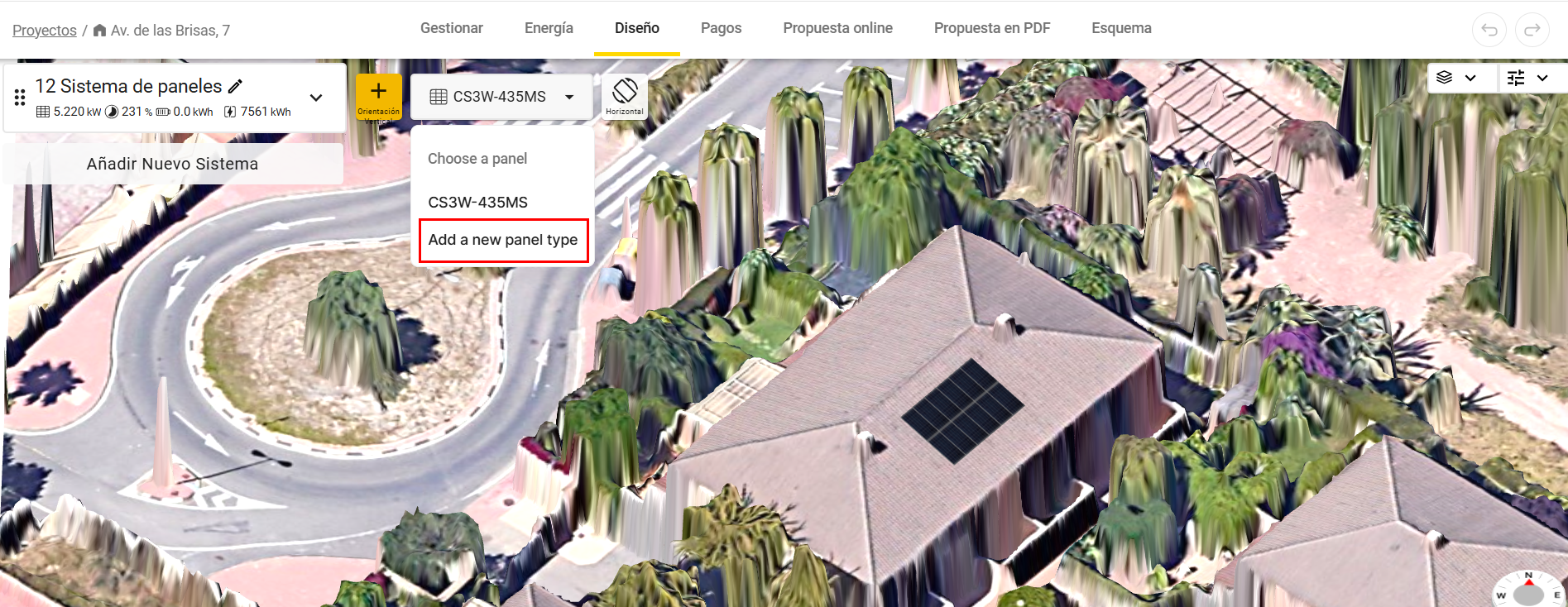

Utilice el menú desplegable de paneles situado junto al botón + Panel para seleccionar un panel diferente para el conjunto.

• Selecciona «Añadir un nuevo tipo de panel».

• Utilice la ventana emergente para localizar y seleccionar un nuevo panel.
• Dibuje su matriz con el nuevo tipo de panel.

Changing the panel type within the panel array menu:

As an optional step, or if you want to change the panel for the array in the future. You can do so using the menu for the array.

To achieve this:

• Select the array you want to apply a different panel type
• Click on the panel type drop-down

Cambiar el tipo de panel dentro del menú de la matriz de paneles:

Como paso opcional, o si desea cambiar el panel de la matriz en el futuro. Puede hacerlo utilizando el menú de la matriz.

Para ello:

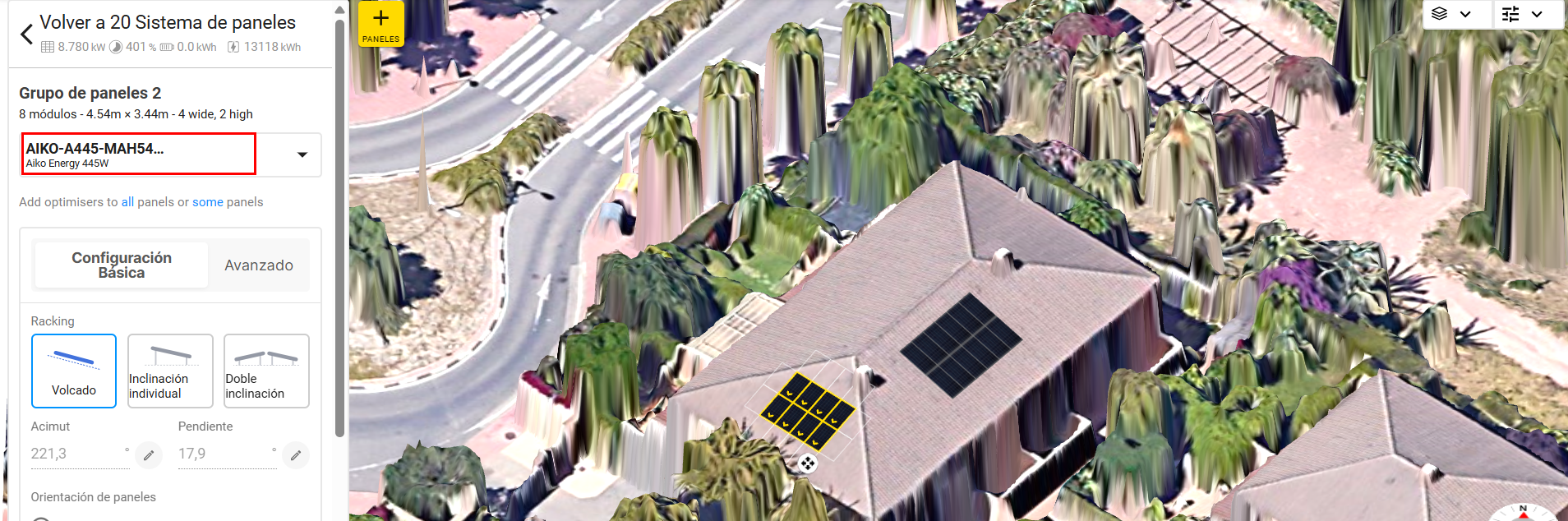

• Seleccione la matriz a la que desea aplicar un tipo de panel diferente.
• Haga clic en el menú desplegable de tipos de paneles.

• En la ventana emergente, localice y seleccione el nuevo panel que desea asignar a esa matriz.

Continue Your Design as Usual
Once the arrays are configured, you can proceed with system design and proposal generation as normal. All other design tools—such as optimization, electrical stringing, shading analysis, and proposal customization—remain fully supported.

The panel tab will display all the panels added and the arrays each are added to:

Continúe con su diseño como de costumbre
Una vez configuradas las matrices, puede continuar con el diseño del sistema y la generación de propuestas como de costumbre. Todas las demás herramientas de diseño, como la optimización, el encadenamiento eléctrico, el análisis de sombreado y la personalización de propuestas, siguen siendo totalmente compatibles.

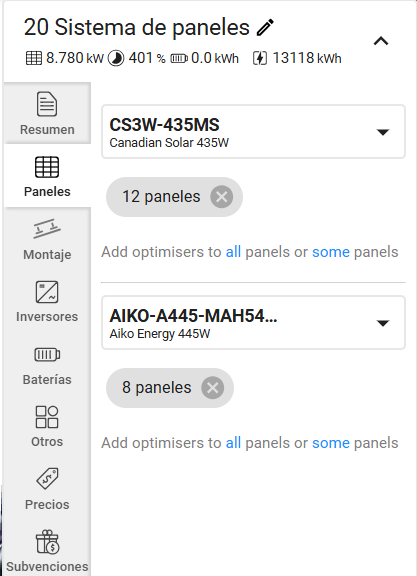

La pestaña «Paneles» mostrará todos los paneles añadidos y las matrices a las que se ha añadido cada uno:

Próximos pasos

¿Desea aprender cómo optimizar paneles individuales o matrices para obtener el máximo rendimiento? Consulte nuestra guía práctica.
