So gestalten Sie im manuellen Modus

Zusammenfassung:

Diese Anleitung führt Sie durch die Erstellung eines Solarprojekts im Manuellen Modus mit 3D-Visualisierung in OpenSolar. Sie lernen, wie Sie:

• Den Designmodus und die Bildquelle auswählen

• Ihren eigenen Standortplan zeichnen

• Module, Wechselrichter und Batterien hinzufügen und konfigurieren

• Preise, Anreize und Zahlungsoptionen festlegen

Mit diesem Prozess können Sie Drohnenbilder oder vorhandene Dachpläne importieren

Manuelles Bild importieren:

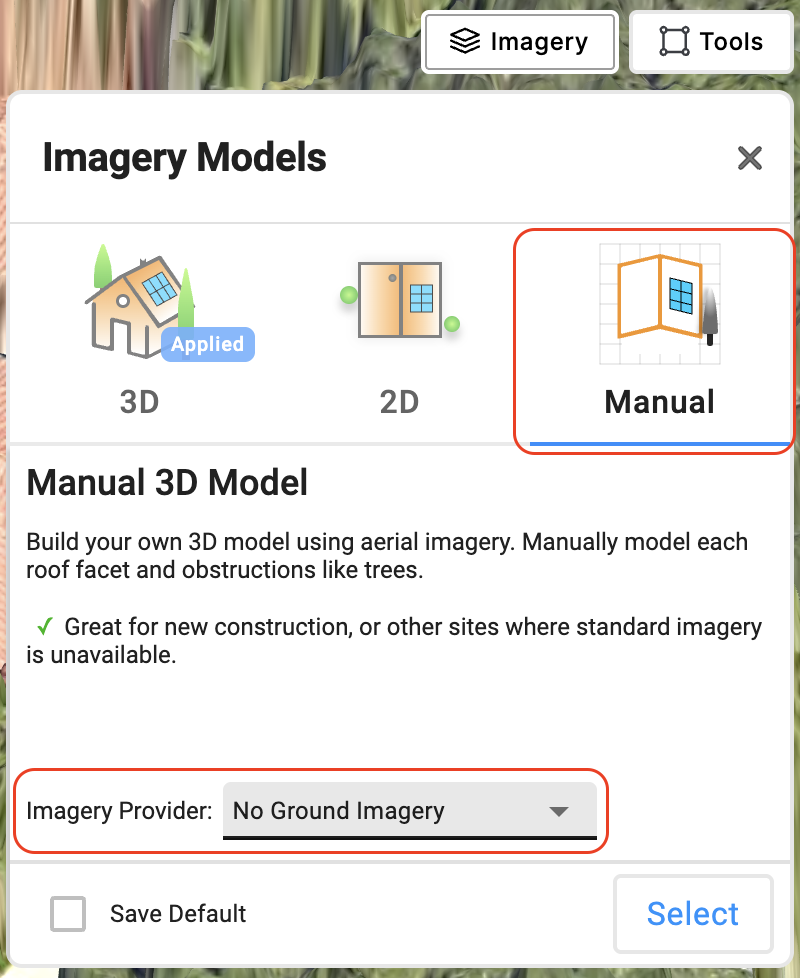

So starten Sie:

• Öffnen Sie oben rechts das Dropdown Designmodus.

• Wählen Sie Manuell (3D, 2D, Manuell).

• Wählen Sie Keine Bodenbilder.

• Klicken Sie auf Auswählen.

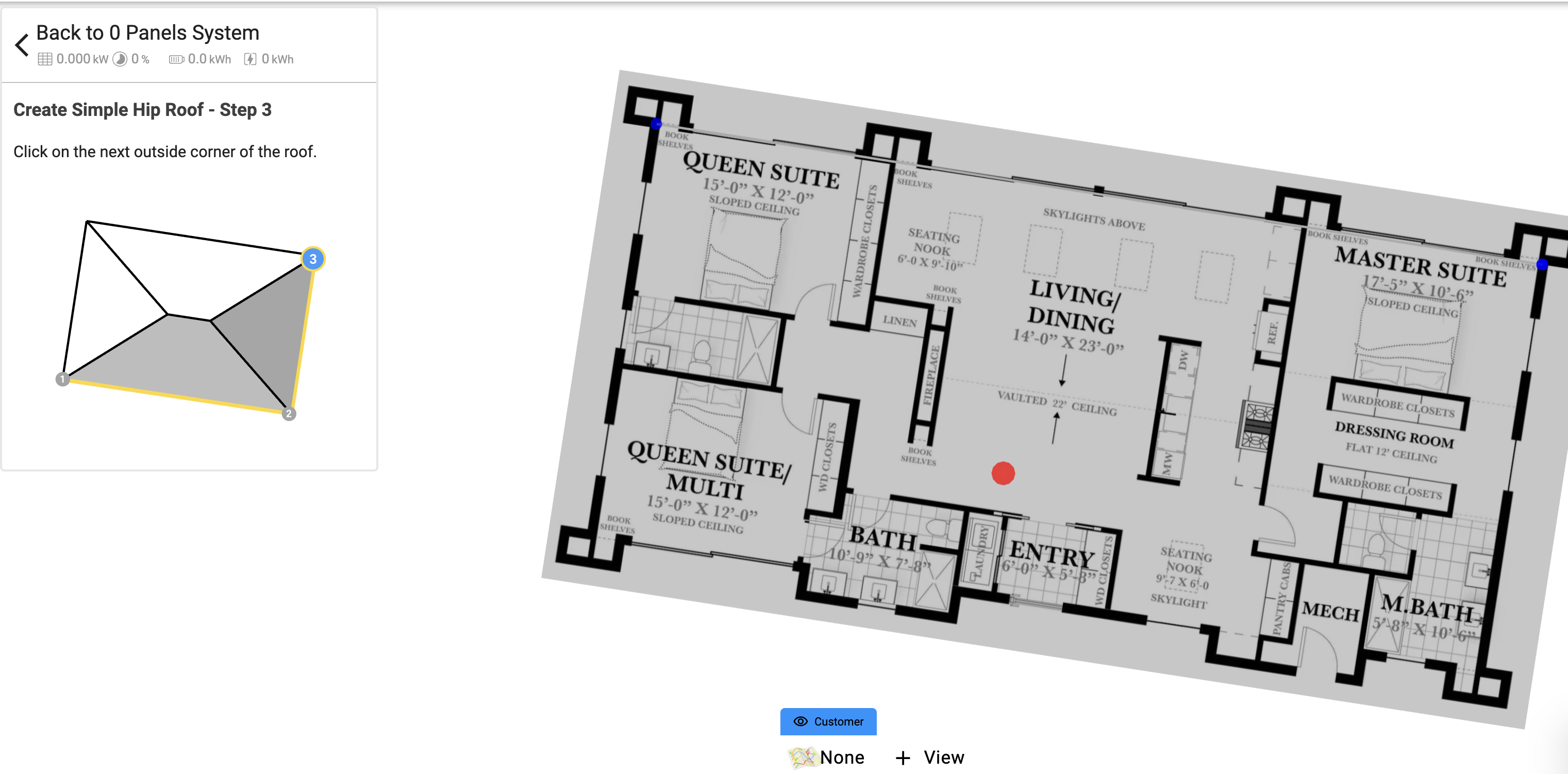

Bild importieren und ausrichten:

• Ziehen Sie Ihre Bilddatei ins weiße Canvas.

• Klicken Sie auf Auswählen beim Hochladen.

• Verwenden Sie Breite/Länge oder Pfeile zum Skalieren/Drehen des gesamten Bildes, oder

• Verwenden Sie das Maßband, um eine bestimmte Länge/ Dachkante im Bild direkt zu skalieren.

• Klicken Sie auf Schließen.

Skalierung ohne Bodenbilder:

• Öffnen Sie Erweiterte Einstellungen.

• Wählen Sie das Dachwerkzeug.

• Setzen Sie zwei Pins für eine Linie und passen Sie an.

• Klicken Sie auf Ausrichten und nutzen Sie Pfeile zur Justierung.

Hinweis: Dies muss erfolgen, bevor eine 3D-Struktur erstellt wird.

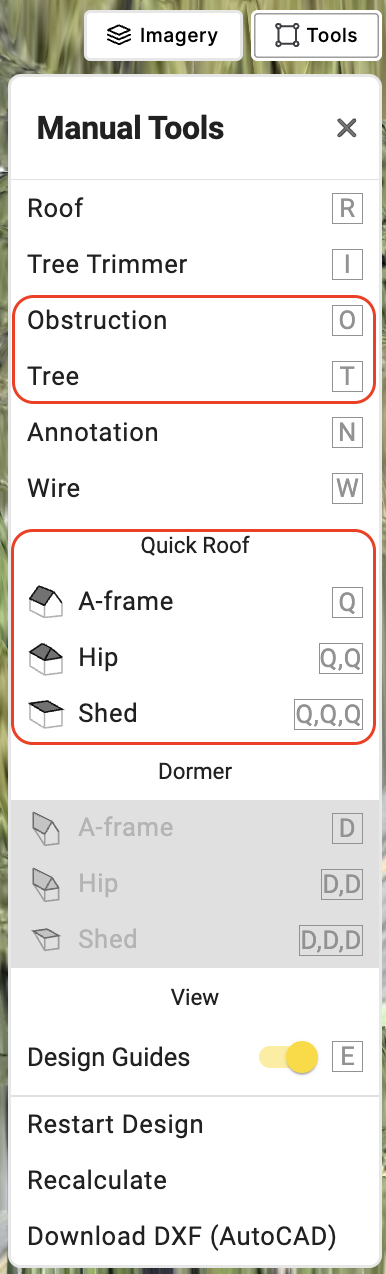

3D-Modell und Hindernisse erstellen:

• Öffnen Sie erneut Erweiterte Einstellungen und nutzen Sie Schnelldach.

• Markieren Sie Hindernisse und Bäume.

• Setzen Sie Pins an die Dachkanten.

• Justieren Sie mit Pfeilgriffen.

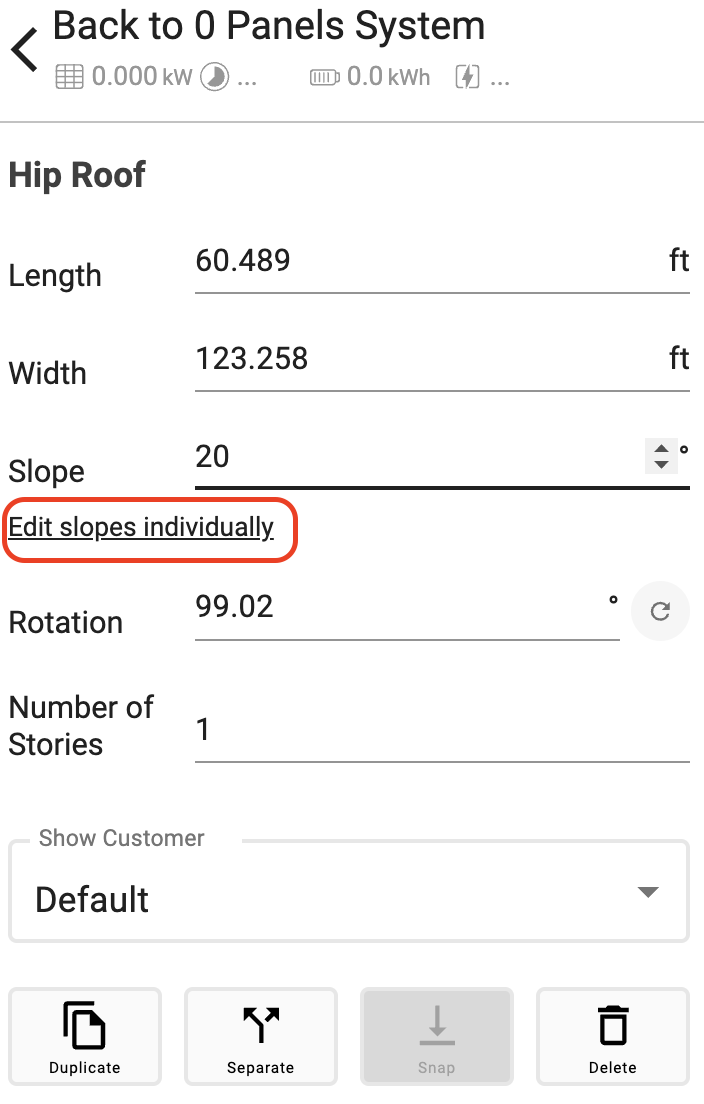

• Verwenden Sie Neigung einzeln bearbeiten, falls nötig.

Tipp: Wählen Sie Google Solar API Ground Imagery oder Google Ground Imagery statt „Keine Bodenbilder“.
