Zusammenfassung
Dieser Artikel erklärt, wie man ein fest geneigtes System in OpenSolar entwirft – sei es für ein bodenmontiertes Array oder eine Flachdachinstallation. Über den Tab Projekte > Design können Sie die Module präzise anordnen, einen bestimmten Neigungswinkel einstellen und wichtige Designparameter wie Azimut, Abstand und Ausrichtung anpassen. Mit dieser Methode können Sie schnell fest geneigte Systeme mit SolarTouch und erweiterten Layout-Steuerelementen in der Seitenleiste erstellen.
Wo Sie das finden
Sie können diese Funktionalität innerhalb von:
Projekt > Design Tab in der OpenSolar-App aufrufen.
Wie man ein fest geneigtes System entwirft
Folgen Sie diesen Schritten, um ein fest geneigtes Array zu layouten:
Klicken Sie auf + Modul, um zu beginnen.
Klicken, halten und ziehen Sie Ihre Maus über die Karte, um:
die erste Modulreihe zu platzieren
den Azimut (Ausrichtungswinkel) festzulegen
Lassen Sie die Maus los, wenn die Reihe die gewünschte Länge und Ausrichtung hat.

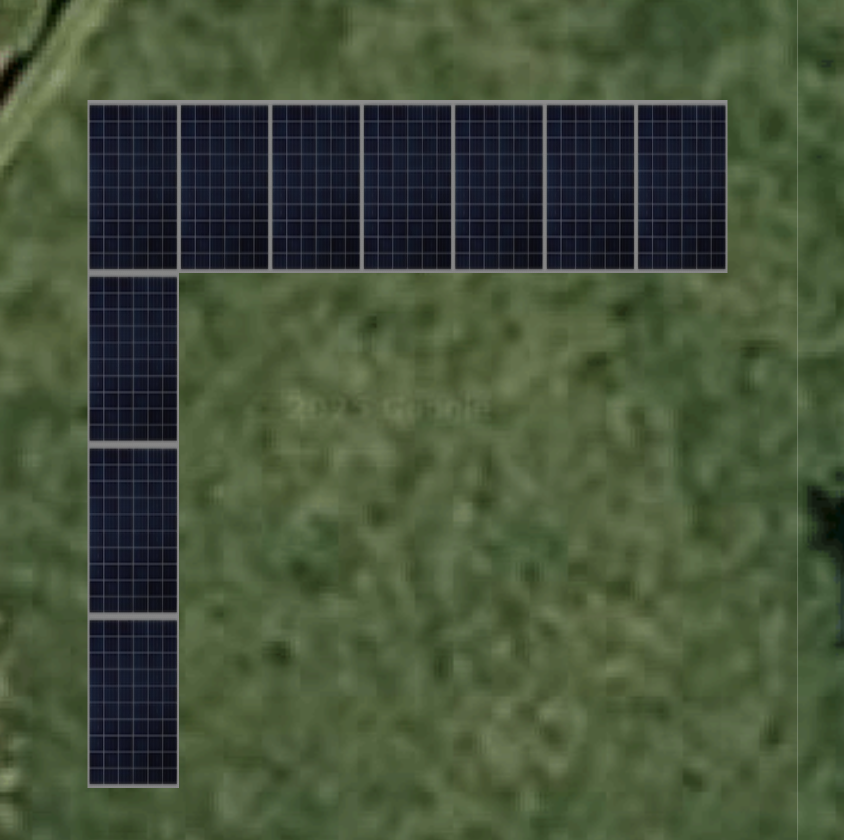

Sobald die erste Reihe platziert ist, klicken und ziehen Sie vom ersten Modul nach unten, um eine L-Form zu erzeugen.
Verwenden Sie im Modulmenü die Schaltfläche „Rechteck füllen“, um den gesamten Bereich auszufüllen.
Passen Sie das Layout Ihrer Module an:

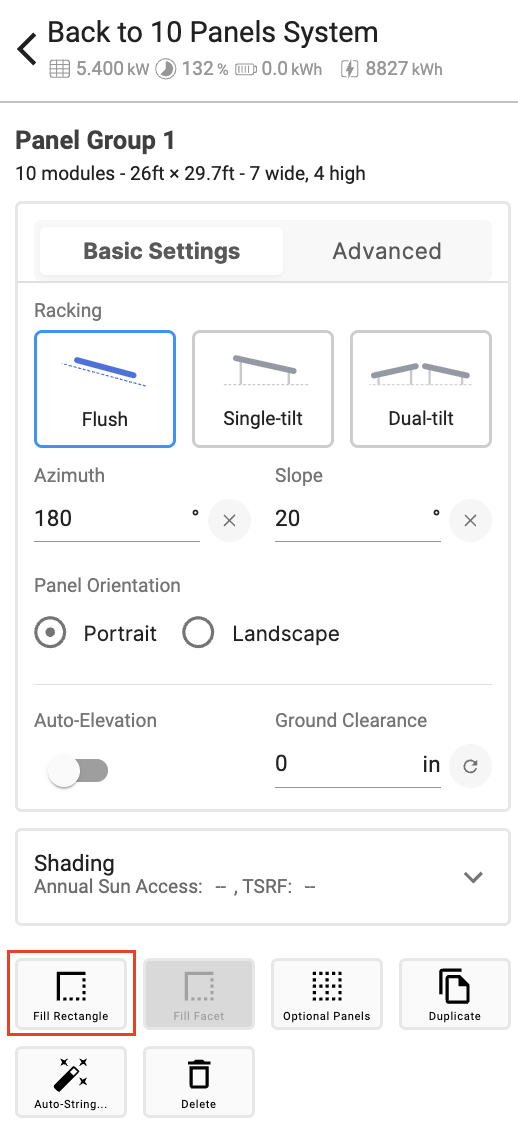

Verwenden Sie die linke Seitenleiste, um wichtige Einstellungen für Ihre Modulgruppe zu konfigurieren:
| Einstellung | Funktion |
|---|---|
| Abstand X/Y | Legt den Abstand zwischen Modulen (Spalten/Reihen) in Zoll oder Metern fest |
| Reihen versetzen | Aktivieren, um Reihen versetzt anzuordnen (z. B. im Ziegelmuster) |
| Neigung | Passt den Winkel der Basisfläche an (z. B. geneigtes Dach) |
| Azimut | Legt die Ausrichtung der Module fest (z. B. 180° = Süden) |
| Gestelle (Neigung) | Geben Sie hier einen numerischen Wert ein, um den festen Neigungswinkel einzustellen (z. B. 20°) |
Tipp: Das Feld „Gestelle“ ist der Ort, an dem Sie die feste Neigung Ihres Systems definieren – egal ob für bodenmontierte Gestelle oder geneigte Montagestrukturen auf einem Flachdach.
Abschließende Hinweise
Fest geneigte Systeme eignen sich ideal für nicht nachführende Konfigurationen auf flachen Flächen oder offenen Feldern.
Nutzen Sie die Optionen „Erweitertes Layout“ für weitere Steuerungsmöglichkeiten bezüglich Höhe, Ausrichtung und Verhalten der Modulreihen.
