Du har två alternativ för att beräkna systemutgång i OpenSolar
Det första alternativet är PVWatts. Detta är standardkalkylatorn och har använts sedan OpenSolar lanserades 2019.
Det andra alternativet är Systemrådgivarmodellen. Detta är en ny räknemaskin som OpenSolar introducerade i juli 2020.
Läs nedan för att läsa mer om båda dessa kalkylatorer och se en sammanfattning här.
Om du vill lära dig att byta räknare mellan PVWatts och SAM, se denna artikel.
Äldre: PV Watts
För närvarande beräknas systemgenerationens utgång med PVWatts Version 6, med timme upplösning.
En kort sammanfattning av några av de bidrag vi använder visas här, men för mer information om PVWatt-metoden, se här.
Väderdata
- PVWatts använder sig av typiska meteorologiska årsuppgifter (TMY) per timme (8760 datapunkter) av:
- Direkt normal strålning (DNI) och diffus horisontell strålning (DHI) [W/m2]
- Omgivningstemperatur för torra glödlampor
- Vindhastighet vid 10 m över marken [m/s]
- Albedo = 0,2 för alla timmar av året för TMY2 datafiler och använder timvärde som anges i TMY3 filer
- Inga justeringar görs för hoppår eller dagsljussparande tider.
Solläge
- PVWatts beräknar solens position varje timme, hitta azimuth och sol zenit vinklar som sedan senare används för att bestämma insolationen faller på PV array.
Plane-of-ARRAY (POA) strålning
- POA-strålningen beräknas varje timme under hela året, med effekterna av solens azimuth och höjdvinkel, samt modulens lutning och azimuth för att exakt beräkna insolationen på PV-modulen under hela dagen.
System Förluster och Nedsättning
En sammanfattning av standard PVWatts nedsättning kan ses i följande tabell:
Notering:
- Om en mikroinverter används så kommer missanpassningsförlusten som ges ovan att reduceras till 0%, vilket ger totalt 12,32%.
- Om en DC-optimerare används, då mismatch förlust kommer att gå till 0% och du kommer att kunna ange DC-optimerare effektivitet. Du kan ta reda på hur du lägger till DC-optimerare i Studio här längst ned i avsnittet Inverterare och Strängar.
- Förluster på grund av inverteringseffektivitet baseras på CEC/Euro-värderingen av varje invertermodell.
- Skuggförluster kan också konfigureras manuellt inom Studio (se hur i denna artikel)
Nytt: OpenSolar 3D + System Advisor Model (SAM)
Med lanseringen av OpenSolar 3D på OpenSolar har vi integrerat SAM för systemutgångsberäkningar. SAM, skapad av National Renewable Energy Laboratory (NREL), är en techno-ekonomisk programvarumodell som utformats speciellt för den förnybara energiindustrin.
Nedan följer några nyckelbidrag som vi använder på OpenSolar, men om du vill veta mer om SAM-metoden, se här.
- PV-systemprestanda
- Uppgifter om strålning och väder
- POA (incident) strålning
- Effektiv POA-strålning
- Modell DC-utgång
- Array DC-utgång
- System AC utgång
På samma sätt som PVWatts tar SAM hänsyn till data från väderfilen för att beräkna strålningsnivåerna (både stråle och diffus) under hela året. En viktig skillnad är dock att du nu kan använda det nya OpenSolar 3D-verktyget tillsammans med dessa data för att exakt modellera skuggning av vissa system under hela året för att skapa system som kommer att fungera mer optimalt.
OpenSolar 3D låter dig skapa 3D-miljöer som används för att beräkna total Sun Access* som sedan använder SAM för att beräkna systemets utgång, med hänsyn till vilken typ av inverter som används och om optimerare används eller inte. Se noter nedan förluster för mer information.

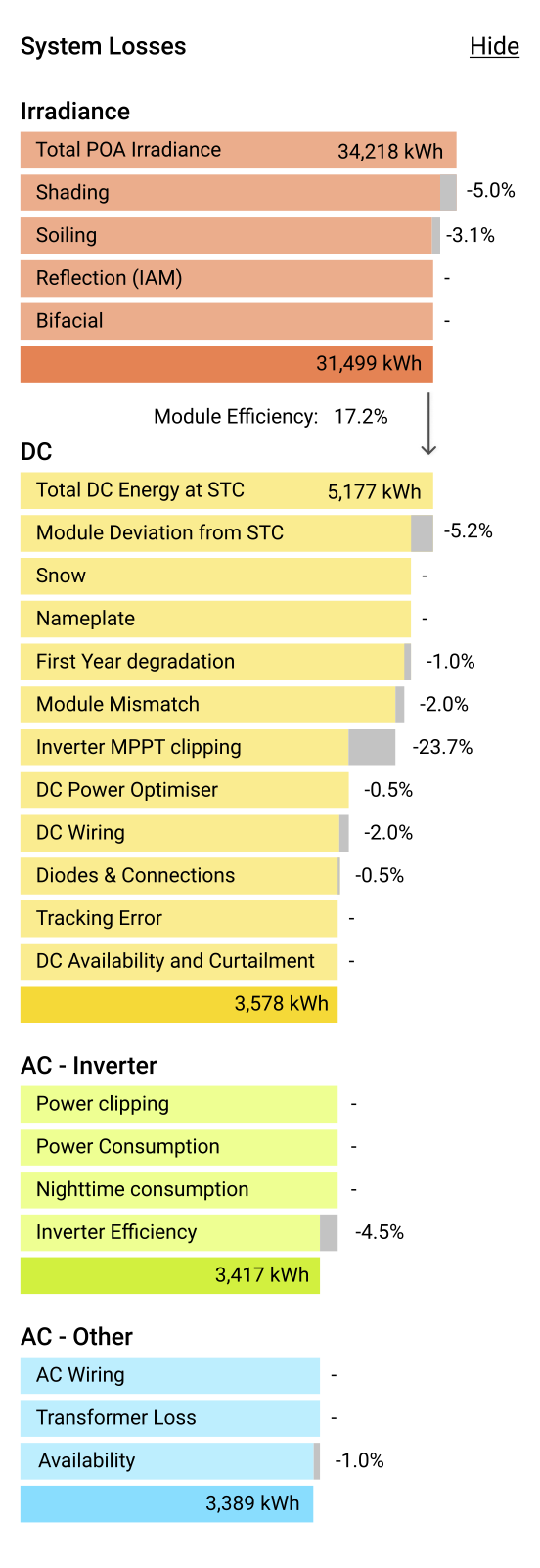

Vid utformning med SAM redovisas följande förluster (dessa kan ses i designzonen, genom att klicka på fliken för sammanfattning och sedan systemförluster. (Observera att siffrorna nedan tas som exempel från ett dummy-projekt.)
Anmärkning:
- Om en sträng inverter används utan optimerare då förlusterna blir:
- Modulmismatch = 2%
- Dioder och anslutningar = 0,5%
- DC-ledningar = 2%
- Om en optimerare används med en sträng inverter då modulen mismatch kommer att gå till 0%, DC kabeln kommer att gå till 1% och optimerarens effektivitet kommer att användas
- Om en mikro-inverter används kommer modulen mismatch att gå till 0% och DC kabeln kommer att gå till 0,1%.
- För skuggade stränginverterare (ingen optimerare) system kommer SAM att innehålla en validerad dataset för att se upp vad utgången kommer att baseras på skuggvärdena beräknade från OpenSolar 3D.
- För skuggade mikro- och optimeringssystem har skuggvärdena en direkt relation till utgången.
Sammanfattning
|
PVWatts 6 |
OpenSolar 3D/System Advisor Model (SAM) |
Väderdata |
TMY |
TMY |
Solläge |
Beräknad för utgång |
Beräknad för utgång och använder OpenSolar 3D för skugganalys |
POA-strålning |
Beräknad för utgång |
Beräknad för utgång och tillämpar värden från OpenSolar 3D skuggning |
Skadning |
Endast manuell inmatning |
Automatisk baserad på 3D-data eller modell byggd av användaren (med möjlighet till manuell inmatning) |
Mikroinverterare/optimerare |
Ändra standardförlustvärden |
Ändra standardförlustvärden och tillämpa OpenSolar 3D-solåtkomstvärden för exakt modellutgång |
Förluster |
Fast värde baserat på systemkonfiguration |
Fast värden baserat på systemkonfiguration + dynamiska värden baserat på valda komponenter och OpenSolar 3D skuggning analys |
Omvänd klippning |
Ej relevant |
Inbyggt baserat på uteffekt och spänning |
Om du vill lära dig att byta räknare mellan PVWatts och SAM, se denna artikel.
Anmärkning: Du kan manuellt skala utgången av dina system. Ta reda på hur man gör här.
* Soltillgång: En andel av den tillgängliga solstrålningen efter skuggning jämfört med solstrålningen före skuggning.
