Strängning, Mikroinverterare och Effektoptimerare

Denna artikel handlar om projektzonen och fliken Design i appen.

Denna artikel kommer att täcka olika designaspekter av OpenSolar, inklusive invertersträngning, mikroinverterare och effektoptimerare. Det kommer också att beröra var och en av dessa i förhållande till den solmodelleringsprogram som används för att beräkna produktionen i OpenSolar (PV Watts och System Advisor Model)

Sträng inverterare

• Det finns två lägen: Manuell och Quickstring
• Manuell är i allmänhet den föredragna metoden för strängning eftersom det ger dig full kontroll över hur du vill att systemet ska strängas. Standardsystemet för inverterare kan ändras i Kontroll & amp; Design & amp; Hårdvara & amp; Bakslag & amp; Design Inställningar  & amp; Redigera  & amp; Bakslag & amp; Design Inställningar.
• För QuickString väljer du en inverter från rullgardinslistan och väljer QuickString. Efter en sekund kommer systemet att strängas för dig.

    <insert mceclip0.png>

För att designa strängen, klicka bara på +strängning eller +MPPT och klicka sedan på den första panelen i raden, och sedan den sista panelen, för att stränga dem.

Mikroinverterare:

• Vi antar för närvarande att det för mikroinverterare kommer att finnas en mikroinverter per panel.

Optimiserare:

• Optimiserare läggs till i Kontroll & amp; Design & amp; Hårdvara & amp; Övriga Komponenter Denna komponent måste skapas med typen inställd på ”DC Optimiserare”.

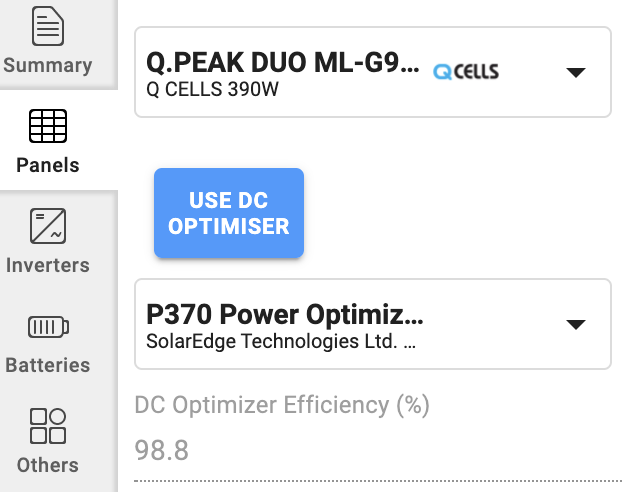

• När du har optimerare i din lista över komponenter i ditt konto kan du klicka på knappen ”använd DC optimerare” i panelsektionen i studion.
• Antalet optimerare som används i systemet bestäms av de paneler som används och storleksbegränsningarna som sätts på optimeraren.
• Vi kan automatiskt avgöra om förhållandet mellan panelen och optimeraren ska vara 1:1 eller 2:1 etc. baserat på panelernas och optimerarens specifikationer (baserat på effekt, ström och spänning).

Effekt av Optimiserare/Mikroinverterare med PVWatts

Använda en mikroinverter eller optimerare kommer att ändra mismatch förlust till 0%

Den kommer också att tillämpa en skuggbegränsningsfaktor på 33 %. Så om någon skuggning tillämpas, kommer förlusten från denna skuggning att minskas med 33%.

Effekt av optimerare/mikro som använder System Advisor Model (SAM)

Detta kommer att ändra standardförlusterna:

Om en sträng inverter används utan optimerare då förlusterna blir:

Modulfel = 2%

Dioder och anslutningar = 0,5%

DC-ledningar = 2%

Om en optimerare används med en sträng inverter då modulen mismatch kommer att gå till 0%, DC kabeln kommer att gå till 1% och optimerarens effektivitet kommer att användas

Om en mikro-inverter används kommer modulens fel att gå till 0% och DC kabeln kommer att gå till 0,1%.

För skuggade stränginverterare (ingen optimerare) system kommer SAM att innehålla en validerad dataset för att se upp vad utgången kommer att baseras på skuggvärdena beräknade från OpenSolar 3D.

För skuggade mikro- och optimeringssystem har skuggvärdena en direkt relation till utgången. Så när systemet är x% skuggad, skulle produktionen också minskas med x%.
