Hur man designar markmonterade eller fasta lutningssystem

Sammanfattning

Denna artikel förklarar hur man designar ett fast lutningssystem i OpenSolar—oavsett om det gäller en markmonterad anläggning eller en installation på platt tak. Genom att använda fliken Projekt > Design kan du placera paneler med precision, tillämpa en specifik lutningsvinkel och anpassa viktiga designparametrar såsom azimut, avstånd och orientering. Denna metod möjliggör snabb skapelse av fasta lutningssystem med hjälp av SolarTouch och avancerade layoutkontroller i sidofältet.

Var du hittar detta

Du kan komma åt denna funktionalitet inom:
Projekt > Design fliken i OpenSolar-appen.

Hur man designar ett fast lutningssystem

Följ dessa steg för att lägga ut en fast lutningsrad:

• Klicka på + Panel för att börja.

• Klicka, håll ned och dra musen över kartan för att:

  • Placera den första raden med paneler

  • Ställa in azimut (orienteringsvinkel)

• Släpp musen när raden har önskad längd och orientering.

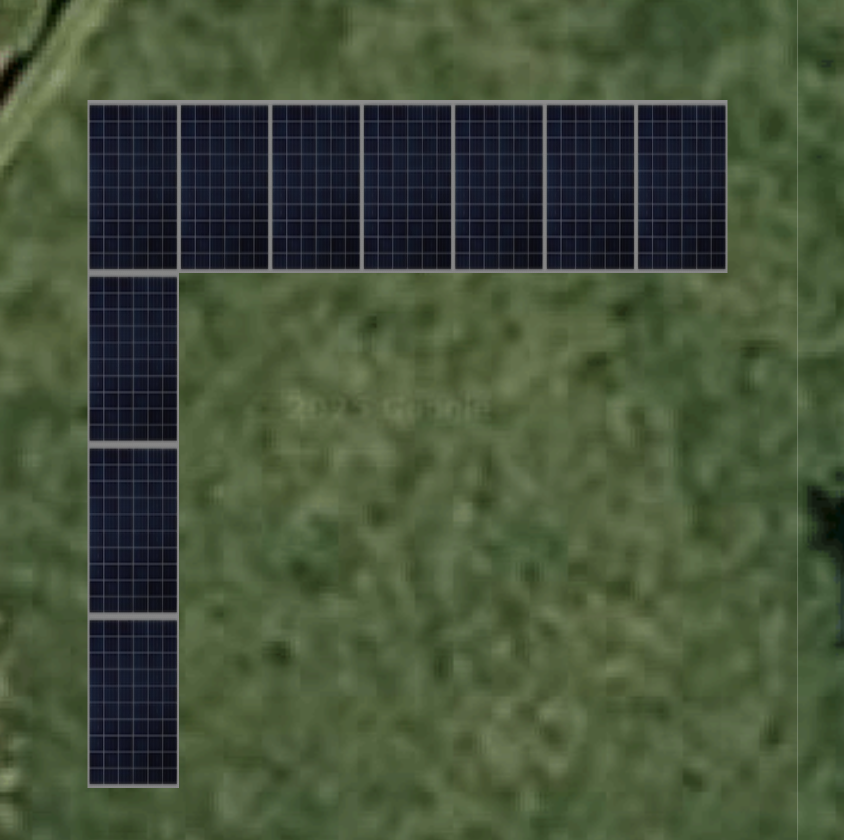

• När den första raden är placerad, klicka och dra nedåt från den första panelen för att skapa en L-form.

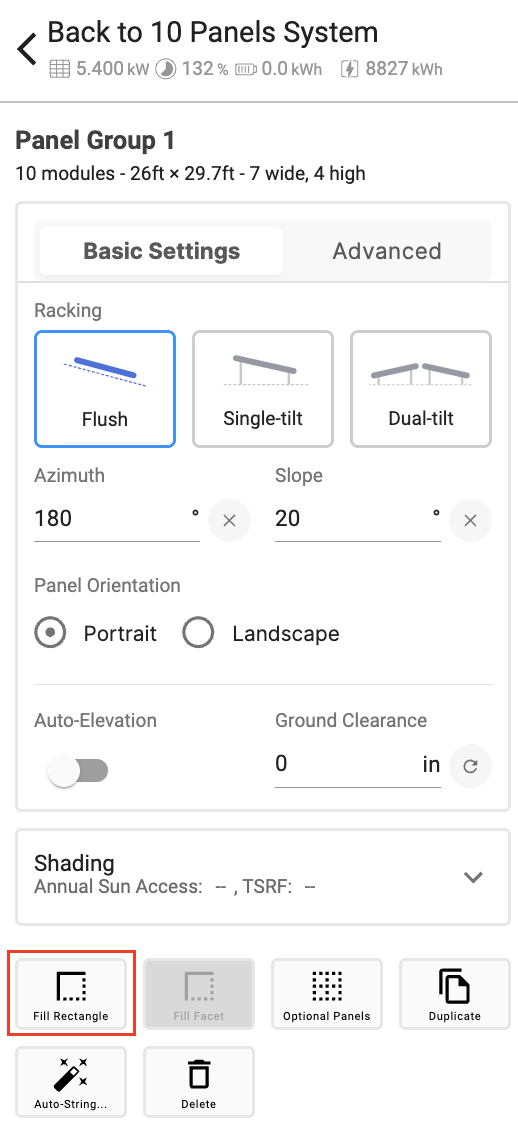

• Använd panelmenyn och knappen Fill Rectangle för att fylla hela ytan.

Anpassa layouten för dina paneler:

Använd sidofältet till vänster för att konfigurera viktiga inställningar för din panelgrupp:

Tips: Fältet “Ställningar” är där du definierar fast lutning för ditt system—oavsett om det gäller markmonterade ställningar eller lutande monteringsstrukturer på ett platt tak.

Slutliga anteckningar

• Fasta lutningssystem är idealiska för icke-spårande konfigurationer på platta ytor eller öppna fält.

• Använd “Avancerade layout” alternativ för ytterligare kontroll över höjd, orientering och modulradsbeteende.
