Hur man designar kommersiella projekt i OpenSolar

Sammanfattning:

OpenSolars 3D-designläge erbjuder avancerade simuleringsmöjligheter genom att raytraca varje solmodul och modellera växelriktarens prestanda på MPPT-nivå. Även om detta ger större modelleringsnoggrannhet, medför det också beräkningskomplexitet, särskilt för stora kommersiella projekt.

För bästa prestanda och stabilitet rekommenderar vi att hålla 3D-systemdesigner under 500 kW.

Varför gränsen på 500 kW för designstorlek?

När man designar i 3D:

• Raytracing utförs för varje modul i layouten.

• Växelriktar- och MPPT-prestanda simuleras oberoende baserat på strängkonfigurationer.

• Dessa funktioner ger mer detaljerade insikter än konventionell solprogramvara men ökar också beräkningsbelastningen avsevärt.

Designer större än 500 kW är tekniskt möjliga, men användare kan stöta på:

• Långsamma simuleringshastigheter

• Beräkningstidsavbrott

• Fel vid sparande eller rendering

Designa projekt över 500 kW

Användare har framgångsrikt modellerat system upp till 5 MW genom att minska simuleringskomplexiteten. Följ dessa strategier för bästa resultat:

Rekommenderade konfigurationstips

• Begränsa designalternativ

  • Håll antalet systemdesignalternativ till 2.

• Begränsa betalningsalternativ

  • Använd högst 6 totala betalningsalternativ över alla systemdesigner.

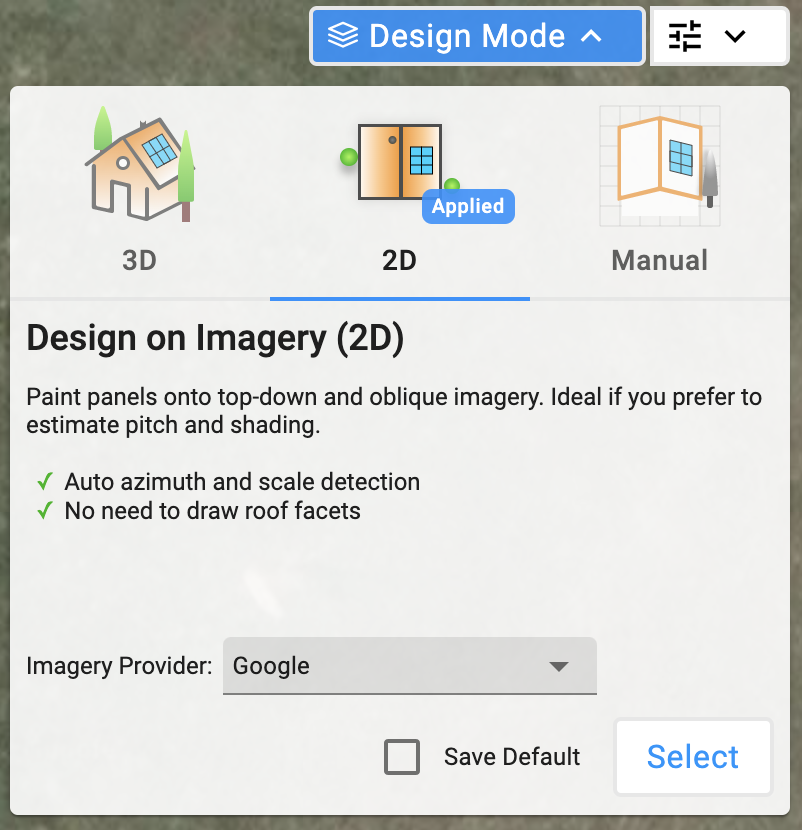

• Använd 2D-designläge

  • 2D-designer utför inte raytracing, vilket drastiskt minskar beräkningsbelastningen.

• Undvik detaljerad växelriktarmodellering (om tillämpligt)

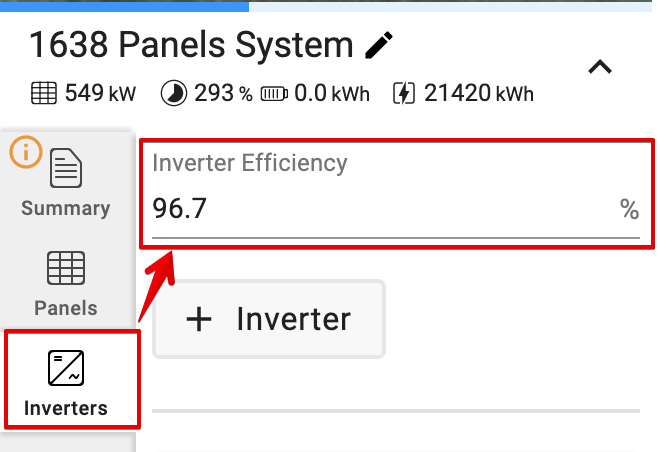

  • För strängväxelriktare, undvik att tilldela strängkonfigurationer; specificera istället växelriktarens verkningsgrad direkt.

  • Detta gäller inte mikroväxelriktare — dessa måste fortfarande tilldelas, eftersom paneler utan sträng som standard använder mikroväxelriktare.

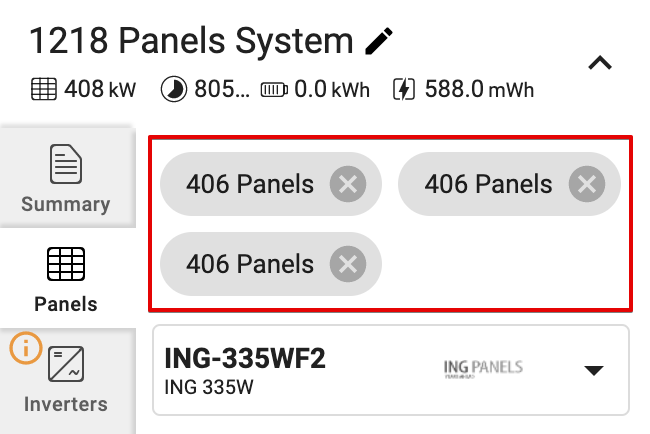

• Minska panelgrupper

  • Färre panelgrupper = snabbare rendering och beräkningar.

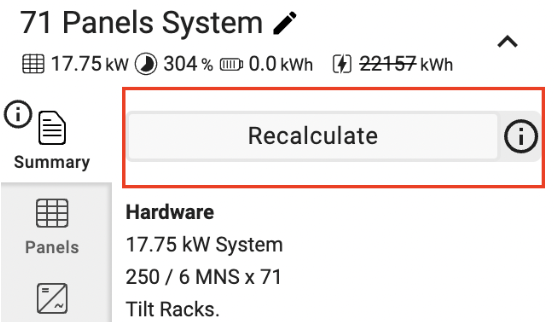

• Använd knappen Beräkna om (för 3D-projekt)

  • Finns i Sammanfattningsfliken för stora 3D-projekt (≥50 paneler, SAM-motor).

  • Visas efter att någon ändring gjorts i 3D-vyn med karttypen ”3D” eller ”Ingen”.

Tips för att snabba upp kommersiella designer

1. Använd ”Fyll rektangel” för snabb arrayskapning

• Fyll snabbt stora områden med paneler genom att ställa in:

  • Längd (rader) och Bredd (kolumner)

  • Klicka sedan på ”Fyll rektangel” för att autogenerera din layout

2. Anpassa panelgruppsinställningar

Klicka på en panelgrupp för att konfigurera inställningar i vänstra sidofältet:

Snabb manuell strängning (endast radbaserad)

För att manuellt stränga moduler snabbare:

• Klicka på första panelen i en rad

• Klicka sedan på sista panelen i samma rad

• Alla moduler mellan de två klickarna strängas automatiskt

Observera: Denna genväg fungerar endast horisontellt (radvis), inte över kolumner.
