Aktywacja sprzętu Mounting Systems

Mounting Systems GmbH jest jednym z największych na świecie producentów konstrukcji wsporczych dla systemów fotowoltaicznych. Od ponad 30 lat jesteśmy synonimem wysokiej jakości produktów „Made in Germany”.
Nasze produkty są projektowane we własnym zakresie z zachowaniem najwyższych standardów satysfakcji klienta, jakości i obsługi, a następnie produkowane i stale rozwijane w naszej fabryce w Rangsdorf. Ponieważ jakość oznacza również obecność na miejscu podczas opracowywania i produkcji, aby towarzyszyć procesom krok po kroku.
Nasze systemy montażowe PV, produkowane zgodnie z niemieckimi standardami, cieszą się wyjątkowym i doskonałym wizerunkiem, zarówno w Niemczech, jak i wśród naszych międzynarodowych klientów i partnerów handlowych.

OpenSolar posiada natywną integrację z MS. To natywne rozwiązanie regałowe jest zbudowane zgodnie z wytycznymi producenta, wymuszając kontrole zgodności, takie jak nachylenie dachu, typ dachu i grubość modułu, oraz generując odpowiednie zestawienie materiałów (BOM). Proces generowania BOM obejmuje następujące elementy;

• Podstawowy rozstaw modułów
• Łączenie szyn
• Określanie zacisków, haków i innych wymaganych komponentów

Umieszczanie haków dachowych

Nasze narzędzie projektowe umieści haki dachowe wzdłuż szyn w odstępach zdefiniowanych przez dane wejściowe „Odstęp montażowy”. Rozstaw ten można w razie potrzeby zmodyfikować, aby odzwierciedlić wymiary podkonstrukcji dachu i wyniki oceny konstrukcji.

Jak korzystać z natywnej integracji MS w OpenSolar

1. Przejdź do strony projektu
2. Kliknij zakładkę „Montaż” na lewym pasku narzędzi.
3. Zobaczysz dwie opcje dostępne w MS:
1. Pitched Pro Line
2. Trapeze Pro line (dostępna tylko w Wielkiej Brytanii).

Obie te opcje mają wbudowaną funkcję „auto-racking”, co oznacza, że OpenSolar automatycznie przetworzy dane projektowe modułu, aby utworzyć pełną listę wymaganych elementów montażowych.

Pitched Pro Line 🇬🇧🇪🇸🇩🇪🇳🇱🇵🇱

System Pitched Pro Line jest przeznaczony do zastosowań na dachach spadzistych i oferuje elastyczność zarówno dla paneli słonecznych z ramą, jak i bez ramy, w orientacji pionowej lub poziomej. System ten jest wykonany z aluminium z elementami ze stali nierdzewnej, co zapewnia jego trwałość. Może być stosowany na dachach o nachyleniu od 0 do 60 stopni i został zaprojektowany tak, aby wytrzymać obciążenie wiatrem do 216 km/h i obciążenie śniegiem 1,4 kg/m².

W przypadku tej opcji montażu można modyfikować kolor zacisku, kolor zaślepki, profil, zakres grubości panelu, typ szyny i haka dachowego. Użycie przełącznika „auto-racking” ustawi je automatycznie.

Trapeze Pro Line (tylko w Wielkiej Brytanii) 🇬🇧

Trapeze Pro Line jest przeznaczony głównie do dachów spadzistych, szczególnie nadaje się do dachów metalowych na rąbek, stalowych i aluminiowych. System ten może być ułożony w rzędach i obsługuje zarówno oprawione, jak i nieoprawione panele słoneczne, które można instalować w orientacji pionowej lub poziomej. Jest on przystosowany do dachów o nachyleniu od 5 do 45 stopni.

Konstrukcja Trapeze Pro Line obejmuje aluminiowe materiały nośne i stal nierdzewną dla mniejszych części, zapewniając trwałość i odporność na trudne warunki. Może wytrzymać obciążenie wiatrem do 216 km/h i obciążenie śniegiem 1,4 kg/m².

• Uwaga: ten system montażowy jest kompatybilny tylko z następującymi typami dachów (należy najpierw upewnić się, że typ dachu został odpowiednio ustawiony w projekcie > info > site details):
• Kliplock, Metal Standing Seam i Metal Tin.

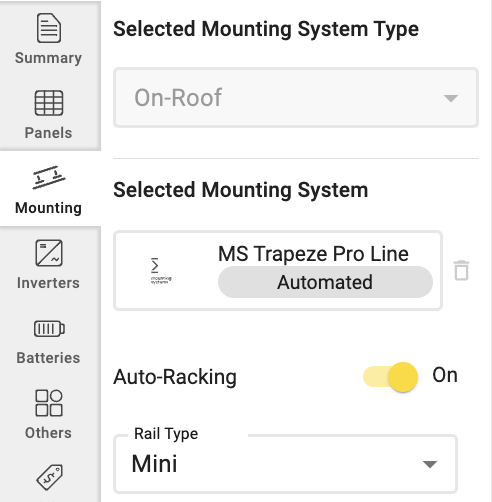

Podczas korzystania z Trapeze Pro Line do wyboru są dwie opcje typu szyny:

• Mini
• Ten typ systemu szynowego jest przeznaczony do instalacji, w których krótsze odcinki szyn są wystarczające do bezpiecznego montażu paneli słonecznych.
• Ciągły
• Szyny ciągłe biegną przez całą długość obszaru instalacji, zapewniając spójną podstawę dla paneli słonecznych. Ten typ szyn jest używany w sytuacjach, w których wymagane jest maksymalne wsparcie i stabilność, szczególnie w środowiskach o dużym obciążeniu wiatrem lub w innych wymagających warunkach fizycznych.

W przypadku korzystania z linii Pitched Pro Line lub Trapeze Pro Line odpowiednie elementy montażowe zostaną automatycznie wypełnione w zakładce „Inne” na stronie projektu. Pomoże to w uzyskaniu dokładnego zestawienia materiałów (BOM) dla systemu.
