Jak zaprojektować systemy montowane na gruncie lub o stałym kącie nachylenia

Podsumowanie

Ten artykuł wyjaśnia, jak zaprojektować system o stałym kącie nachylenia w OpenSolar — zarówno dla układu montowanego na gruncie, jak i dla instalacji na płaskim dachu. Korzystając z zakładki Projekty > Projektowanie, możesz precyzyjnie rozmieścić panele, zastosować określony kąt nachylenia oraz dostosować kluczowe parametry projektu, takie jak azymut, odstępy i orientacja. Ta metoda pozwala na szybkie tworzenie systemów o stałym kącie nachylenia za pomocą SolarTouch oraz zaawansowanych narzędzi układu w pasku bocznym.

Gdzie to znaleźć

Do tej funkcjonalności można uzyskać dostęp w:
Projekt > Projektowanie zakładka w aplikacji OpenSolar.

Jak zaprojektować system o stałym kącie nachylenia

Postępuj zgodnie z tymi krokami, aby rozmieścić układ o stałym kącie nachylenia:

• Kliknij + Panel, aby rozpocząć.

• Kliknij, przytrzymaj i przeciągnij myszą po mapie, aby:

  • Umieścić pierwszy rząd paneli

  • Ustawić azymut (kąt orientacji)

• Zwolnij przycisk myszy, gdy rząd ma pożądaną długość i orientację.

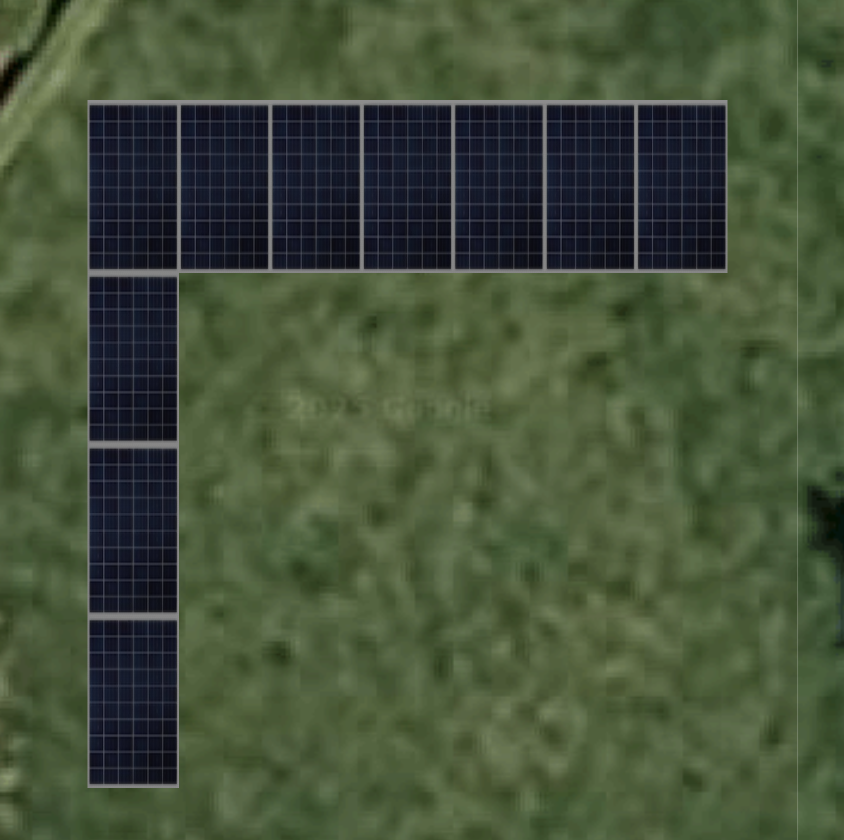

• Po umieszczeniu pierwszego rzędu kliknij i przeciągnij w dół od pierwszego panelu, aby utworzyć kształt litery L.

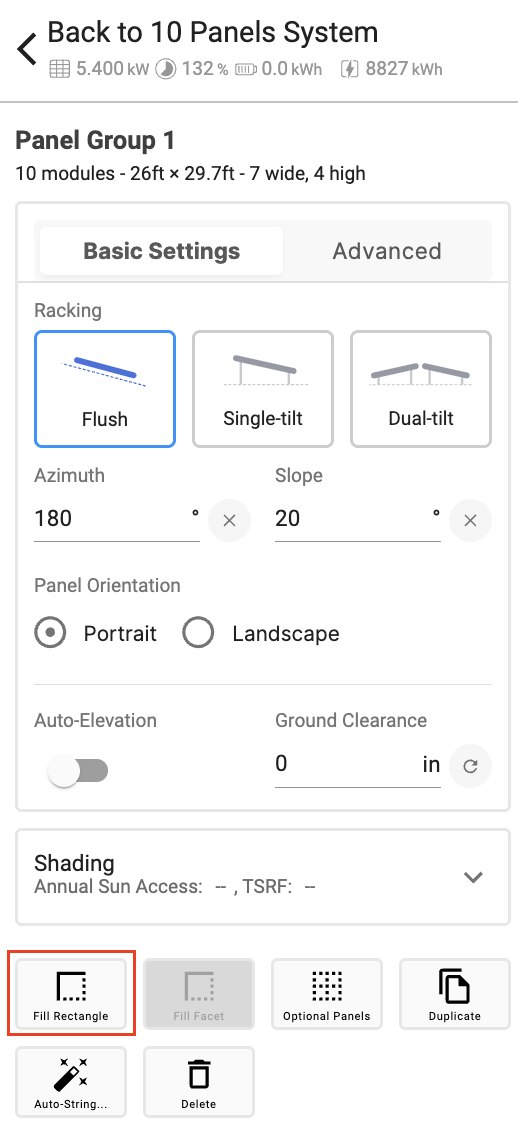

• Korzystając z menu panelu, użyj przycisku Wypełnij prostokąt, aby wypełnić całą przestrzeń.

Dostosuj układ swoich paneli:

Użyj lewego paska bocznego, aby skonfigurować kluczowe ustawienia dla swojej grupy paneli:

Wskazówka: Pole „Stelaże” to miejsce, gdzie definiujesz stały kąt nachylenia swojego systemu — zarówno dla stelaży montowanych na gruncie, jak i dla konstrukcji montowanych pod kątem na płaskim dachu.

Uwagi końcowe

• Systemy o stałym kącie nachylenia są idealne dla konfiguracji bez śledzenia na płaskich powierzchniach lub otwartych polach.

• Skorzystaj z opcji „Zaawansowany układ”, aby uzyskać większą kontrolę nad wysokością, orientacją oraz zachowaniem rzędów modułów.
