Jak projektować projekty komercyjne w OpenSolar

Podsumowanie:

Tryb projektowania 3D w OpenSolar oferuje zaawansowane możliwości symulacji poprzez raytracing każdego modułu słonecznego oraz modelowanie wydajności falownika na poziomie MPPT. Choć zapewnia to większą dokładność modelowania, wprowadza również złożoność obliczeniową, szczególnie w przypadku dużych projektów komercyjnych.

Dla najlepszej wydajności i stabilności zalecamy utrzymanie projektów systemów 3D poniżej 500 kW.

Dlaczego limit wielkości projektu wynosi 500 kW?

Podczas projektowania w 3D:

• Raytracing jest wykonywany dla każdego modułu w układzie.

• Wydajność falownika i MPPT jest symulowana niezależnie na podstawie konfiguracji stringów.

• Te funkcje dają bardziej szczegółowe informacje niż konwencjonalne oprogramowanie słoneczne, ale również znacznie zwiększają obciążenie obliczeniowe.

Projekty większe niż 500 kW są technicznie możliwe, jednak użytkownicy mogą napotkać:

• wolne prędkości symulacji

• przekroczenia czasu obliczeń

• błędy podczas zapisywania lub renderowania

Projektowanie projektów powyżej 500 kW

Użytkownicy z powodzeniem modelowali systemy do 5 MW, redukując złożoność symulacji. Stosuj się do poniższych strategii dla najlepszych rezultatów:

Zalecane wskazówki dotyczące konfiguracji

• Ogranicz opcje projektowe

  • Utrzymuj liczbę opcji projektowania systemu na poziomie 2.

• Ogranicz opcje płatności

  • Używaj maksymalnie 6 opcji płatności łącznie we wszystkich projektach systemu.

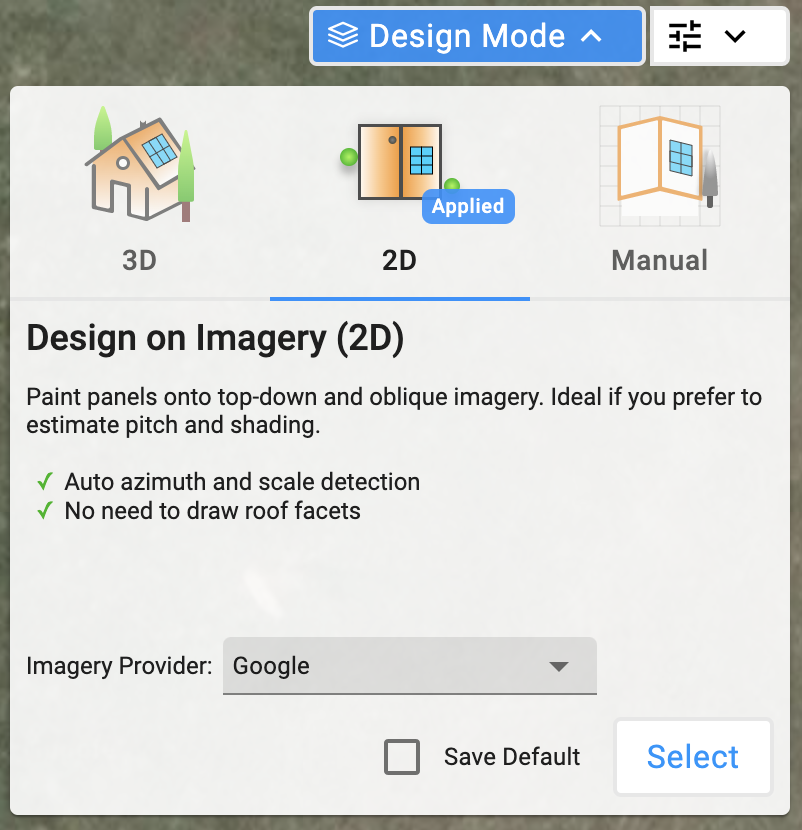

• Używaj trybu projektowania 2D

  • Projekty 2D nie wykonują raytracingu, co drastycznie zmniejsza obciążenie obliczeniowe.

• Unikaj szczegółowego modelowania falowników (jeśli dotyczy)

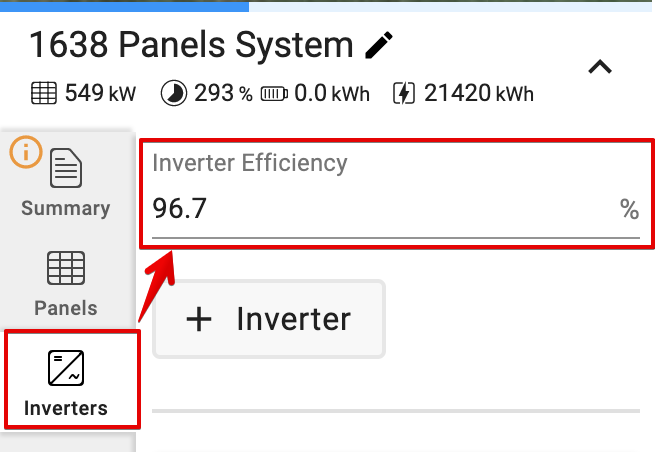

  • Dla falowników stringowych unikaj przypisywania konfiguracji stringów; zamiast tego określ bezpośrednio sprawność falownika.

  • To nie dotyczy mikrofalowników — te muszą być nadal przypisane, ponieważ panele nieprzypisane do stringów domyślnie używają mikrofalowników.

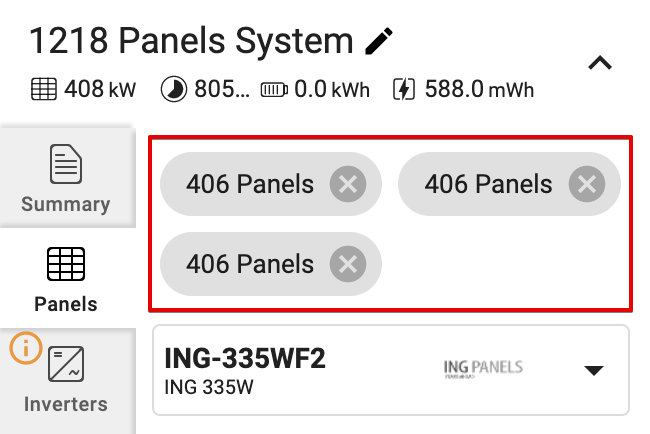

• Zmniejsz liczbę grup paneli

  • Mniej grup paneli = szybsze renderowanie i obliczenia.

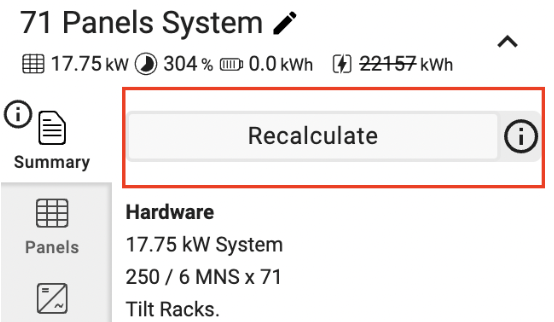

• Używaj przycisku Przelicz (dla projektów 3D)

  • Dostępny na karcie Podsumowanie dla dużych projektów 3D (≥50 paneli, silnik SAM).

  • Pojawia się po każdej zmianie w widoku 3D z typem mapy „3D” lub „Brak”.

Wskazówki przyspieszające projektowanie komercyjne

1. Użyj „Wypełnij prostokąt” do szybkiego tworzenia układów

• Szybko wypełnij duże obszary panelami, ustawiając:

  • Długość (wiersze) i Szerokość (kolumny)

  • Następnie kliknij „Wypełnij prostokąt”, aby automatycznie wygenerować układ

2. Dostosuj ustawienia grup paneli

Kliknij grupę paneli, aby skonfigurować ustawienia w lewym pasku bocznym:

Szybkie ręczne łączenie stringów (tylko na podstawie wierszy)

Aby szybciej ręcznie łączyć moduły:

• Kliknij pierwszy panel w wierszu

• Następnie kliknij ostatni panel w tym samym wierszu

• Wszystkie moduły między dwoma kliknięciami zostaną automatycznie połączone w string

Uwaga: Ten skrót działa tylko poziomo (wzdłuż wierszy), nie w kolumnach.
