Onderdelen van Mounting Systems activeren

Mounting Systems GmbH is een van 's werelds grootste fabrikanten van onderconstructies voor fotovoltaïsche systemen. Al meer dan 30 jaar staan wij voor kwaliteitsproducten “Made in Germany”.

Onze producten worden intern ontworpen met de hoogste normen voor klanttevredenheid, kwaliteit en service, en worden met voortdurende verdere ontwikkeling geproduceerd in onze fabriek in Rangsdorf. Want kwaliteit betekent ook dat we tijdens de ontwikkeling en productie ter plaatse zijn om de processen stap voor stap te begeleiden.

Onze PV-montagesystemen, geproduceerd volgens Duitse normen, genieten een uniek en uitstekend imago, zowel in Duitsland als bij onze internationale klanten en handelspartners.

OpenSolar heeft een native integratie met MS. Deze native racking oplossing is gebouwd om de richtlijnen van de fabrikant te volgen, compatibiliteitscontroles uit te voeren zoals dakhelling, daktype en moduledikte, en een geschikte stuklijst (BOM) te genereren. Het BOM-generatieproces omvat het volgende;

• Basis moduleafstand
• Railverbindingen
• Specificeren van klemmen, haken en andere vereiste componenten

Dakhaken plaatsen

Onze ontwerptool plaatst dakhaken langs de rails op een afstand die wordt bepaald door de invoer “Montageafstand”. Dit kan indien nodig worden aangepast aan de afmetingen van de onderconstructie van het dak en de resultaten van de bouwkundige beoordeling.

Hoe de MS integratie in OpenSolar gebruiken

1. Navigeer naar de ontwerppagina
2. Klik op de tab “Montage” op de linker werkbalk
3. U ziet twee beschikbare opties van MS:
1. Pitched Pro lijn
2. Trapeze Pro Line (alleen beschikbaar in Groot-Brittannië)

Beide opties hebben de “auto-racking” functie ingebouwd, wat betekent dat OpenSolar automatisch de ontwerpgegevens van de module verwerkt om een volledige lijst van benodigde montageonderdelen te produceren.

Pitched Pro Line 🇬🇧🇪🇸🇩🇪🇳🇱🇵🇱

Het Pitched Pro Line-systeem is ontworpen voor schuine daktoepassingen en biedt flexibiliteit voor zowel omkaderde als frameloze zonnepanelen in staande of liggende oriëntatie. Dit systeem is gemaakt van aluminium met roestvrijstalen onderdelen, wat duurzaamheid garandeert. Het is geschikt voor een dakhelling van 0 tot 60 graden en is ontworpen om windbelastingen tot 216 km/u en sneeuwbelastingen van 1,4 kg/m² te weerstaan.

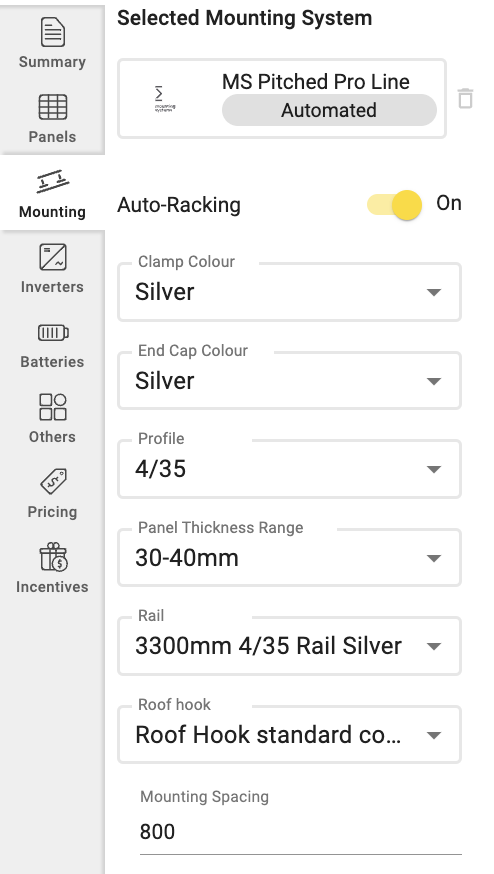

Voor deze montageoptie kunt u de kleur van de klem, de kleur van de eindkap, het profiel, het bereik van de paneeldikte, de rail en het type dakhaak aanpassen. Met de knop “auto-racking” worden deze automatisch voor u ingesteld.

Trapeze Pro Line (alleen UK) 🇬🇧

De Trapeze Pro Line is voornamelijk ontworpen voor hellende daken, met name geschikt voor metalen, stalen en aluminium daken. Dit systeem kan in rijen worden geplaatst en ondersteunt zowel omlijste als niet-omlijste zonnepanelen, die staand of liggend kunnen worden geïnstalleerd. Het kan dakhellingen aan van 5 tot 45 graden.

De structuur van de Trapeze Pro Line bestaat uit aluminium ondersteunende materialen en roestvrij staal voor kleinere onderdelen, wat zorgt voor duurzaamheid en weerstand tegen zware omstandigheden. Het is bestand tegen windbelastingen tot 216 km/u en sneeuwbelastingen van 1,4 kg/m².

• Opmerking: dit montagesysteem is alleen compatibel met de volgende daktypes (zorg ervoor dat u het daktype eerst overeenkomstig hebt ingesteld in project > info > locatiedetails):
• Kliplock, Metal Standing Seam en Metal Tin.

Bij gebruik van de Trapeze Pro Line kunt u kiezen uit twee railtypes:

• Mini
• Dit type railsysteem is ontworpen voor installaties waar kortere railsecties voldoende zijn om de zonnepanelen veilig te monteren.
• Doorlopend
• Doorlopende rails lopen over de hele lengte van het installatiegebied en bieden een consistente basis voor zonnepanelen. Dit type rail wordt gebruikt in situaties waar maximale ondersteuning en stabiliteit vereist zijn, met name in omgevingen met hoge windbelasting of andere veeleisende fysieke omstandigheden.

Als je de Pitched Pro Line of Trapeze Pro Line gebruikt, worden de relevante montageonderdelen automatisch ingevuld op het tabblad “overige” op de ontwerppagina. Dit helpt je bij het verkrijgen van een nauwkeurige stuklijst (BOM) voor je systeem.
