Koppelen, micro-omvormers en vermogensoptimalisatoren

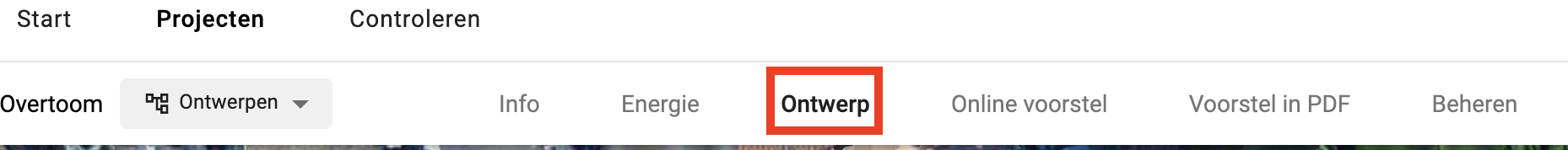

Dit artikel heeft betrekking op de Project zone > Ontwerp tab van de app.

In dit artikel worden verschillende ontwerpaspecten van OpenSolar behandeld, waaronder koppelen van omvormers, micro-omvormers en vermogensoptimalisatoren. Het zal ook ingaan op elk van deze aspecten in relatie tot de zonne-modelleringssoftware die wordt gebruikt om de output in OpenSolar te berekenen (PV Watts en Systeem adviseur model)

Koppeling-omvormers

• Er zijn twee modi: Handmatig en snelkoppeling
• Handmatig heeft over het algemeen de voorkeur voor koppelingen, omdat u dan de volledige controle hebt over hoe u het systeem wilt koppelen. Het standaard omvormer modelleringssysteem kan worden gewijzigd in Controle > ontwerp & hardware > terugslagen & ontwerp instellingen > bewerken > Terugslagen & Ontwerp instellingen.
• Voor Snelkoppeling kiest u een omvormer uit de keuzelijst en selecteert u Snelkoppeling. Na een seconde wordt het systeem voor u gekoppeld.

Om de koppeling te ontwerpen, klikt u op +koppeling of +MPPT en vervolgens op het eerste paneel in een rij, en vervolgens op het laatste paneel, om ze te koppelen.

Micro-omvormers:

• Momenteel gaan wij ervan uit dat er voor micro-omvormers één micro-omvormer per paneel zal zijn.

Optimalisatoren:

• Optimalisatoren worden toegevoegd in Controle > Ontwerp & Hardware > Andere componenten. Deze component moet worden gecreëerd met het type “DC-optimalisator".

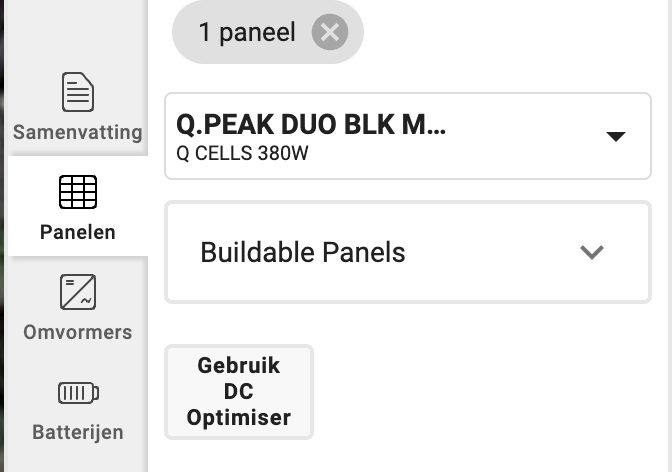

• Zodra u optimalisatoren in uw lijst van componenten in uw account hebt, kunt u klikken op de "gebruik DC-optimalisator” knop in de paneel sectie in de studio.
• Het aantal optimalisatoren dat in het systeem wordt gebruikt, wordt bepaald door de gebruikte panelen en de groottebeperkingen die aan de optimalisator worden opgelegd.
• Wij kunnen automatisch bepalen of de verhouding tussen paneel en optimalisator 1:1 of 2:1 enz. moet zijn op basis van de specificaties van de panelen en de optimalisator (op basis van vermogen, stroom en spanning).

Effect van optimalisatoren/micro-omvormers die PVWatts gebruiken

Bij gebruik van een micro-omvormer of optimalisator zal het mismatch-verlies veranderen in 0%.

Hij zal ook een schaduw mitigatie factor (SMF) van 33% toepassen. Dus als er enige schaduw is aangebracht, wordt het verlies van die schaduw met 33% verminderd.

Effect van optimalisatoren/micro's die het Systeem adviseur model (SAM) gebruiken

Dit zal de standaardverliezen veranderen:

Als een koppeling-omvormer zonder optimalisatoren wordt gebruikt, zijn de verliezen:

Module wanverhouding = 2%

Diodes en verbindingen = 0,5%

DC-bekabeling = 2%

Als een optimalisator met een koppeling-omvormer wordt gebruikt, gaat de module-wanverhouding naar 0%, de DC-bekabeling naar 1% en wordt het rendement van de optimalisator gebruikt.

Bij gebruik van een micro-omvormer gaat de module-wanverhouding naar 0% en de DC-bekabeling naar 0,1%.

Voor schaduwrijke koppeling-omvormer systemen (zonder optimalisator) zal SAM een gevalideerde dataset opnemen om op te zoeken wat de output zal zijn op basis van de schaduwwaarden die in OpenSolar 3D zijn berekend.

Voor schaduwrijke micro- en optimalisatorsystemen zullen de schaduwwaarden een direct verband hebben met de output. Dus wanneer het systeem voor x% in de schaduw staat, zou het vermogen ook met x% afnemen.
