Hoe commerciële projecten te ontwerpen in OpenSolar

Samenvatting:

De 3D ontwerpmode van OpenSolar biedt geavanceerde simulatiemogelijkheden door elke zonne-module te raytracen en de omvormerprestatie op MPPT-niveau te modelleren. Hoewel dit grotere modelnauwkeurigheid oplevert, introduceert het ook rekenkundige complexiteit, vooral bij grote commerciële projecten.

Voor de beste prestaties en stabiliteit raden we aan 3D systeemontwerpen onder de 500 kW te houden.

Waarom de ontwerpgrootte-limiet van 500 kW?

Bij het ontwerpen in 3D:

• Raytracing wordt uitgevoerd voor elk module in de lay-out.

• Omvormer- en MPPT-prestaties worden onafhankelijk gesimuleerd op basis van stringconfiguraties.

• Deze functies resulteren in meer gedetailleerde inzichten dan conventionele zonne-energie software, maar verhogen ook aanzienlijk de rekenbelasting.

Ontwerpen groter dan 500 kW zijn technisch mogelijk, maar gebruikers kunnen tegen de volgende problemen aanlopen:

• Langzame simulatiesnelheden

• Timeouts bij berekeningen

• Fouten tijdens het opslaan of renderen

Projecten ontwerpen boven 500 kW

Gebruikers hebben met succes systemen tot 5 MW gemodelleerd door de simulatiecomplexiteit te verminderen. Volg deze strategieën voor de beste resultaten:

Aanbevolen configuratietips

• Beperk ontwerpmogelijkheden

  • Beperk het aantal Systeemontwerpmogelijkheden tot 2.

• Beperk betalingsopties

  • Gebruik maximaal 6 betalingsopties in totaal over alle systeemontwerpen.

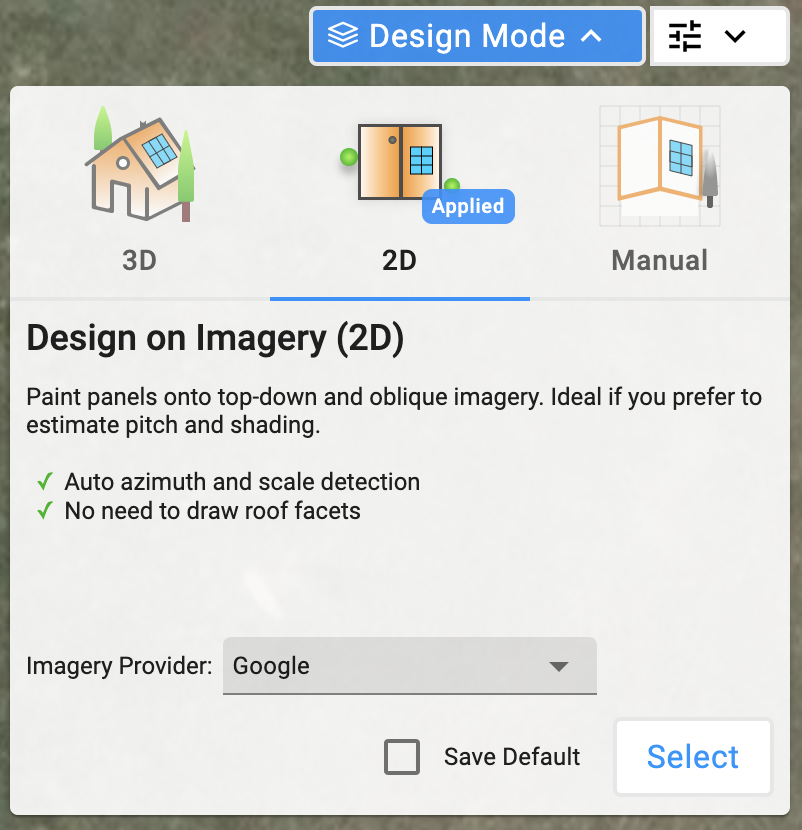

• Gebruik 2D ontwerpmode

  • 2D ontwerpen voeren geen raytracing uit, wat de rekenbelasting drastisch vermindert.

• Vermijd gedetailleerde omvormermodellering (indien van toepassing)

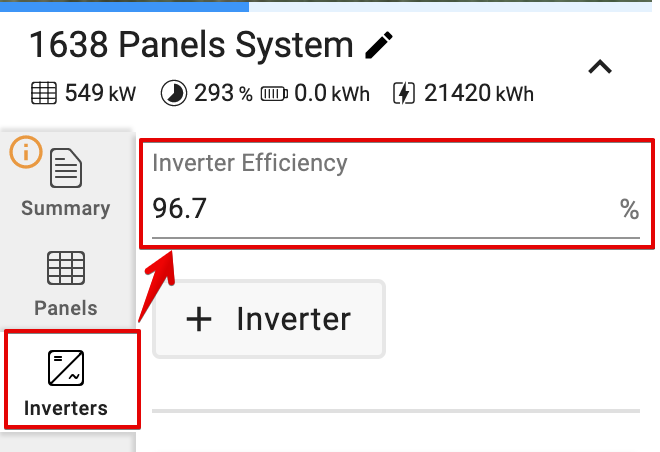

  • Voor stringomvormers vermijd het toewijzen van stringconfiguraties; geef in plaats daarvan direct de omvormerefficiëntie op.

  • Dit geldt niet voor micro-omvormers—deze moeten nog steeds worden toegewezen, omdat niet-gestringde panelen standaard micro-omvormers gebruiken.

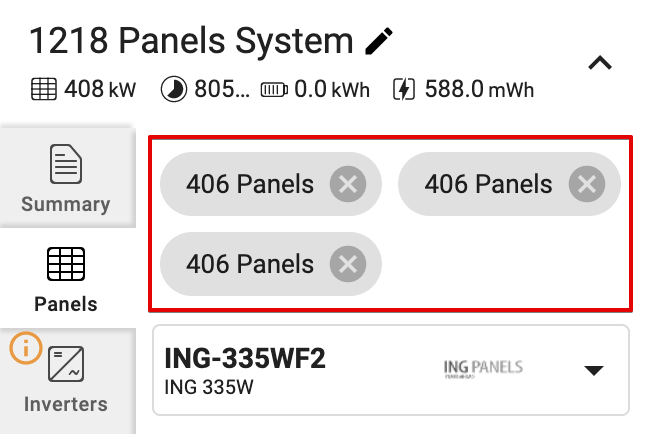

• Verminder paneelgroepen

  • Minder paneelgroepen = snellere rendering en berekeningen.

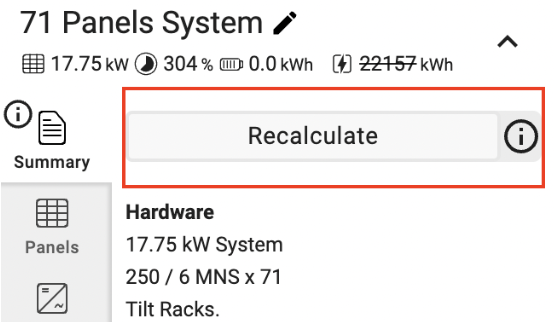

• Gebruik de knop Opnieuw Berekenen (voor 3D projecten)

  • Beschikbaar in het Samenvattings-tabblad voor grote 3D projecten (≥50 panelen, SAM-engine).

  • Verschijnt na elke wijziging in de 3D-weergave met “3D” of “Geen” kaarttype.

Tips om commerciële ontwerpen te versnellen

1. Gebruik “Vul Rechthoek” voor snelle arraycreatie

• Vul snel grote gebieden met panelen door het instellen van:

  • Lengte (rijen) en Breedte (kolommen)

  • Klik daarna op “Vul Rechthoek” om je lay-out automatisch te genereren

2. Pas paneelgroepinstellingen aan

Klik op een paneelgroep om instellingen te configureren in de linkerzijbalk:

Snelle handmatige stringing (alleen op rijniveau)

Om modules sneller handmatig te stringen:

• Klik op het eerste paneel in een rij

• Klik vervolgens op het laatste paneel in dezelfde rij

• Alle modules tussen de twee klikken worden automatisch gestrungd

Opmerking: Deze sneltoets werkt alleen horizontaal (rij-gewijs), niet over kolommen heen.
