Stringhe, microinverter e ottimizzatori di potenza

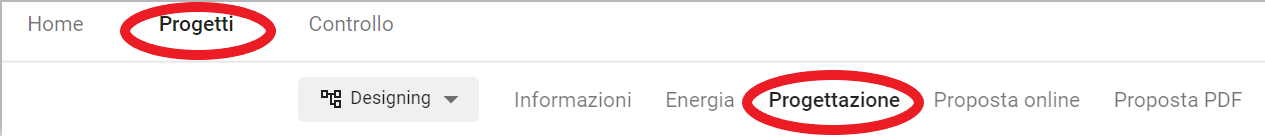

Questo articolo si riferisce alla Area di progetto > Scheda di Progettazione dell'app.

Questo articolo tratterà vari aspetti di progettazione di OpenSolar, tra cui stringhe, inverter, microinverter e ottimizzatori di potenza. Toccherà anche ciascuno di questi argomenti in relazione a software utilizzato per calcolare la produzione in OpenSolar (PV Watts e System Advisor Model).

Inverter di stringa

• Ci sono due modalità: Manuale e QuickString (Beta)
• Manuale è generalmente il metodo preferito, per le stringhe poiché offre il pieno controllo su come si desidera modellare le stringhe. È possibile modificare il sistema predefinito di modellazione degli inverter su Control > design & hardware > setbacks & design settings > edit > Setbacks & Design Settings.

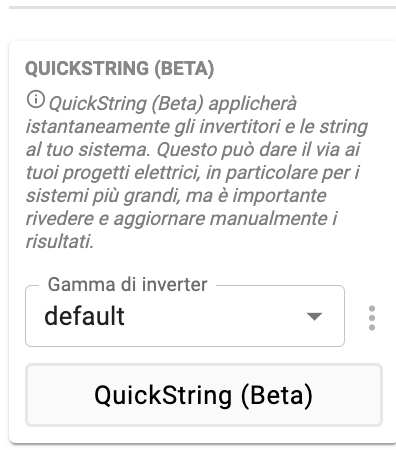

• La modalità automatica in Beta l'inverter attivo di default e in base alle dimensioni del sistema manterrà un rapporto CC/CA di 1,3.

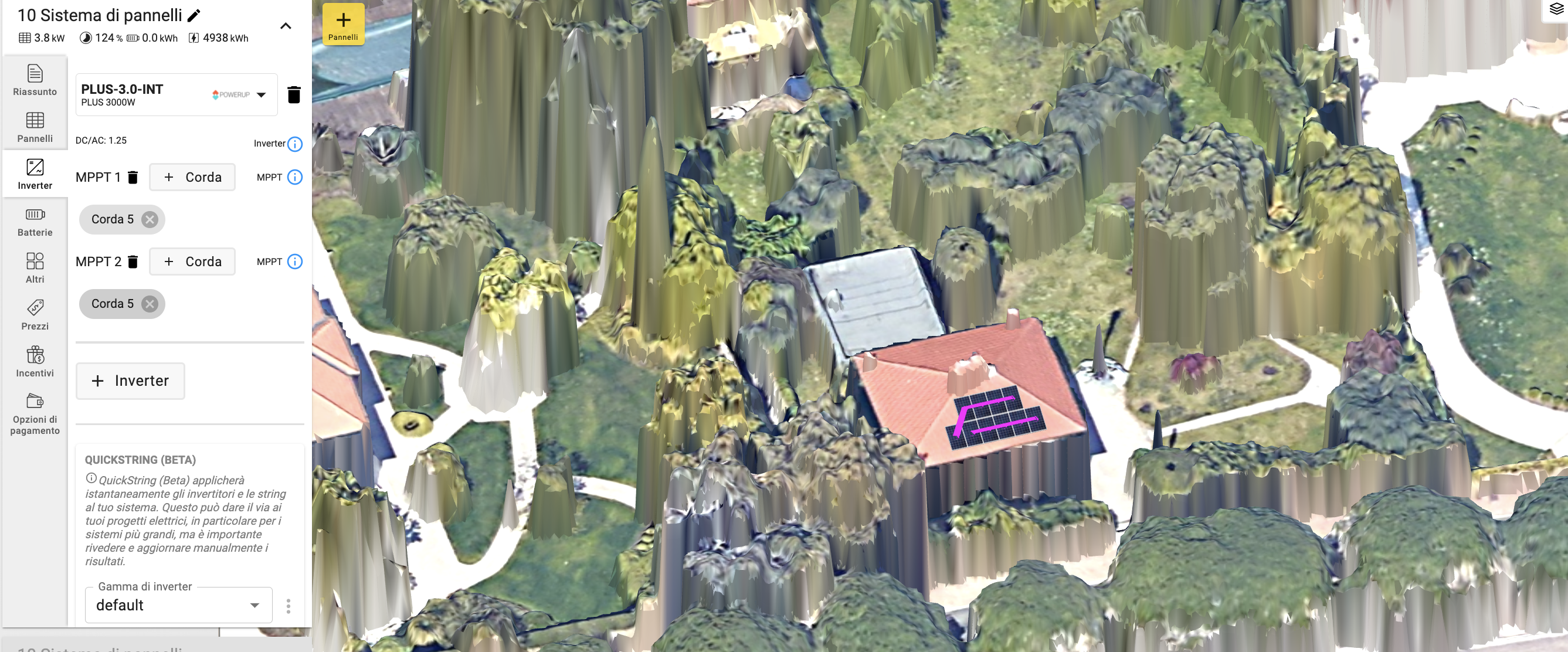

Nell'ultima immagine è stata utilizzata la modalità manuale dell'inverter, che consente di progettare autonomamente la configurazione della stringa. Per progettare le stringhe, fai semplicemente clic su +stringing o +MPPT e quindi fai clic sul primo pannello di una riga, e poi sull'ultimo pannello per unirle.

Micro inverter:

• Attualmente assumiamo che per i micro inverter sarà disponibile un micro inverter per pannello.

Ottimizzatori:

• Gli ottimizzatori vengono aggiunti su Controllo > Progettazione & Hardware > Altri Componenti. Questo componente deve essere creato impostando "DC Optimiser".

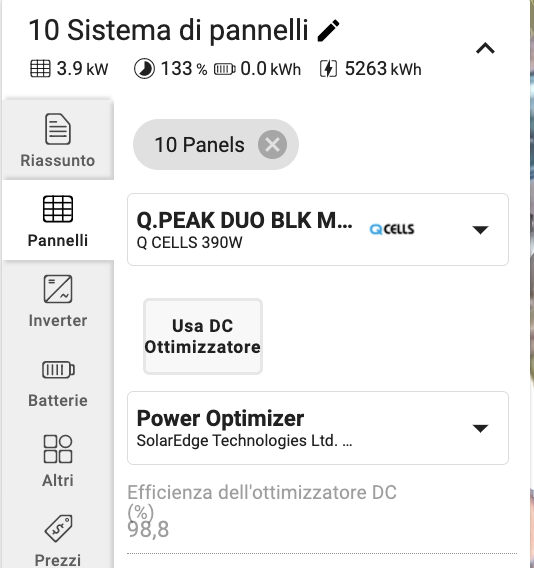

• Una volta che hai disponibili gli ottimizzatori nell'elenco dei componenti nel tuo account, puoi fare clic sul pulsante "usa ottimizzatore CC" nella sezione dei pannelli in studio.

• Il numero di ottimizzatori utilizzati nel sistema è determinato dai pannelli utilizzati e dai limiti di dimensionamento impostati sull'ottimizzatore.
• Possiamo determinare automaticamente se il rapporto tra pannello e ottimizzatore deve essere 1:1 o 2:1 ecc. in base alle specifiche dei pannelli e dell'ottimizzatore (basato su potenza, corrente e tensione).

Effetto di ottimizzatori/micro-inverter utilizzando PVWatts

L'utilizzo di un micro-inverter o di un ottimizzatore cambierà il valore di mismatch loss allo 0%

Applicherà inoltre un fattore di attenuazione dell'ombra (SMF) del 33%. Quindi, se viene applicata un'ombra, la perdita verrà ridotta del 33%.

Effetto degli ottimizzatori/micro che utilizzano System Advisor Model (SAM)

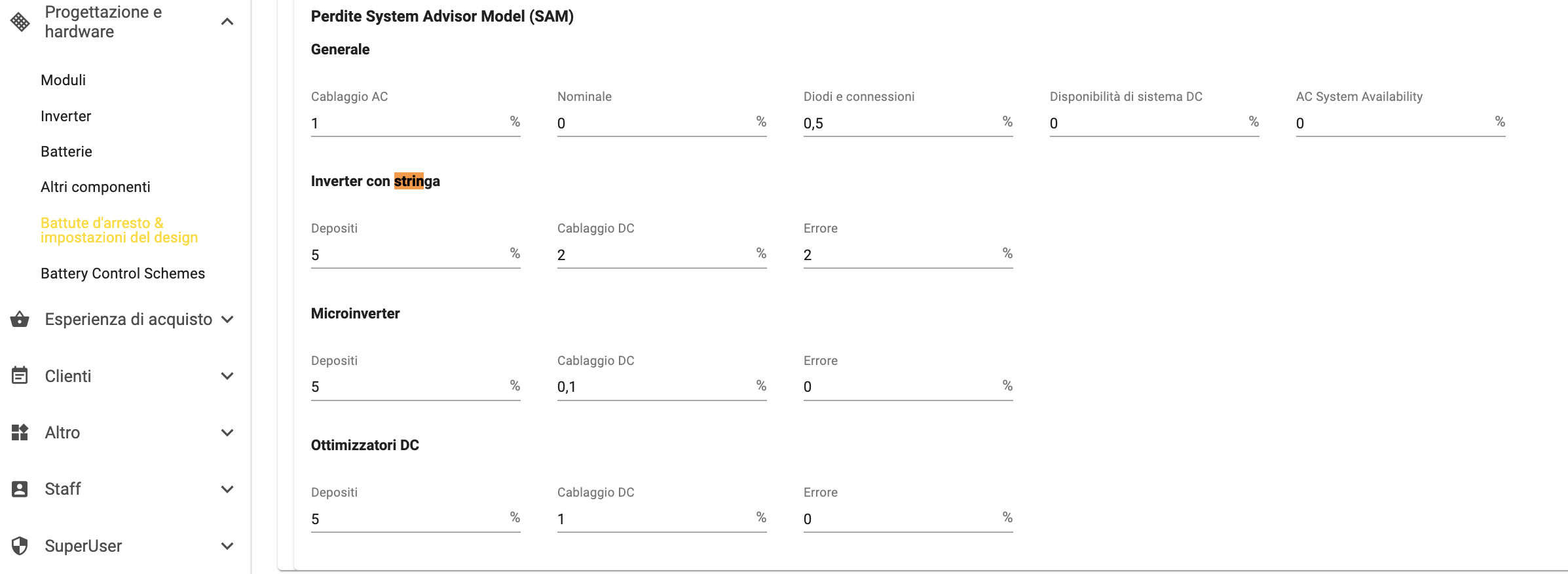

Questo cambierà le perdite predefinite:

Se si utilizza un inverter di stringa senza ottimizzatori, le perdite saranno:

Mismatch del modulo = 2%

Diodi e connessioni = 0,5%

Cablaggio CC = 2%

Se viene utilizzato un ottimizzatore con un inverter di stringa, la mancata corrispondenza del modulo passerà allo 0%, il cablaggio CC passerà all'1% e verrà utilizzata l'efficienza dell'ottimizzatore

Se viene utilizzato un micro-inverter, il mismatch del modulo andrà allo 0% e il cablaggio CC andrà allo 0,1%.

Per i sistemi di inverter di stringhe con ombra (senza ottimizzatore), SAM incorporerà un set di dati convalidato per cercare quale sarà l'output in base ai valori di ombreggiatura calcolati da OpenSolar 3D.

Per i sistemi micro e ottimizzatori con ombra, i valori di ombreggiatura avranno una relazione diretta con l'output. Quindi, quando il sistema è x% ombreggiato, anche l'output verrebbe ridotto di x%.
